做了二十年PCB工程，见过太多“电路图完美、量产翻车”的案例。翻车的根因往往不在数字层面，而在于一个肉眼几乎看不见的物理接口——焊盘。

焊盘是元器件与PCB之间唯一的电气连接与机械固定点。它既要保证电流顺畅通过，又要扛住贴片、回流焊、振动、温循等各种应力。对于汽车电子、工业控制、电力储能、新能源和具身机器人这些领域来说，一个焊盘的失效可能意味着整块板卡报废，甚至引发安全事故。

这篇文章面向工程师和采购，系统拆解焊盘设计的核心标准、工艺边界和常见坑点，并结合猎板在高可靠性PCB领域的实际制程能力，给出可落地的处理建议。

一、焊盘设计的第一性原理：不是“画多大”，而是“焊得牢”

焊盘设计的本质，是在电气连接、机械强度和可制造性之间找平衡。IPC-7351是表面贴装焊盘图形设计的国际通用标准，将焊盘按密度分为三个等级：Level A（最大焊盘，最佳焊接良率）、Level B（标准焊盘，通用生产推荐）、Level C（最小焊盘，适配高密度设计）。

对于绝大多数量产设计，Level B是起点。但“标准值”只是基准，实际设计需要根据元器件封装、焊接工艺和产品可靠性等级进行调整。

几个关键数字需要刻在脑子里：

• 通孔焊盘：单边最小不小于0.25mm，焊盘直径不超过孔径的3倍。孔径设计上，圆形引脚孔径 = 引脚直径 + 0.20~0.30mm，方形引脚则取对角线尺寸 + 0.10~0.20mm。
• 焊盘间距：两个焊盘边缘间距尽量大于0.4mm，与过波峰方向垂直的一排焊盘应大于0.5mm，防止桥连。
• 大孔径焊盘：孔径超过1.2mm或焊盘直径超过3.0mm时，应设计为星形或梅花焊盘，避免焊接时铜箔断裂。

这些参数不是教条。猎板在DFM评审中经常遇到的一个问题是：客户用了标准封装库，但焊盘与内层铜箔采用全连接而非十字连接。大热容焊盘在回流焊时热量被迅速导走，焊接温度不达标，操作者被迫提高烙铁温度或延长加热时间，反而加剧了热损伤风险。猎板处理建议：在大热容焊盘上采用十字连接（热relief）设计，并添加泪滴增强焊盘与走线交汇处的机械强度。

二、BGA与高密度封装的焊盘设计：细节决定良率

BGA和QFN器件的焊盘设计是良率分水岭。

BGA焊盘的核心选择是NSMD（非阻焊定义）还是SMD（阻焊定义）。经验数据很明确：间距≥0.65mm的BGA优先选用NSMD焊盘，因为NSMD焊点的热疲劳寿命比SMD焊点高出约15%~25%，这正是汽车电子、航空航天等高可靠性领域首选NSMD的原因。间距≤0.5mm时则必须用SMD，否则阻焊坝宽度不够，会导致焊料桥接。

盘中孔是另一个高频雷区。≤0.65mm间距的内部焊球行必须使用盘中孔，且必须填充（环氧或铜）并盖帽电镀。未填充的盘中孔会导致焊料被吸入过孔，形成空洞。

猎板处理建议：针对BGA区域，猎板默认采用过孔塞油工艺而非盖油。BGA焊盘小于0.25mm时，焊盘过小无法进行飞针测试，猎板会主动与客户沟通，推荐选用测试架测试以确保网络完整性。IC位引脚密集的板子，猎板推荐沉金表面处理，保障焊锡平整度。

QFN散热焊盘的设计同样关键。焊盘尺寸通常为封装尺寸的80%~90%，锡膏使用分割钢网图案（分成4~9个小方块）可减少空洞，覆盖率控制在50%~60%。散热过孔推荐0.3mm孔径、1.0mm间距，使用盖油过孔防止焊料吸入。

被动元件方面，立碑是0402、0201封装的“头号杀手”。预防的核心是焊盘完全对称——两个焊盘大小形状相同、以相同走线宽度从同方向进入、热质量相等。如果一个焊盘连接地平面，两个焊盘都应使用散热焊盘或都不用。

三、焊盘与制造工艺的匹配：设计端必须知道的“工厂逻辑”

焊盘设计不是孤立的设计行为，它直接决定了工厂能不能做、做出来良率如何、成本几何。

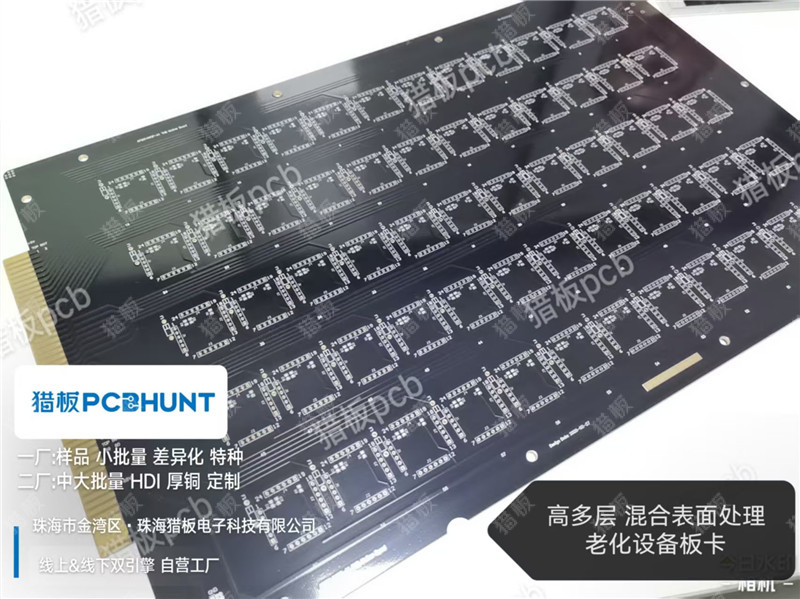

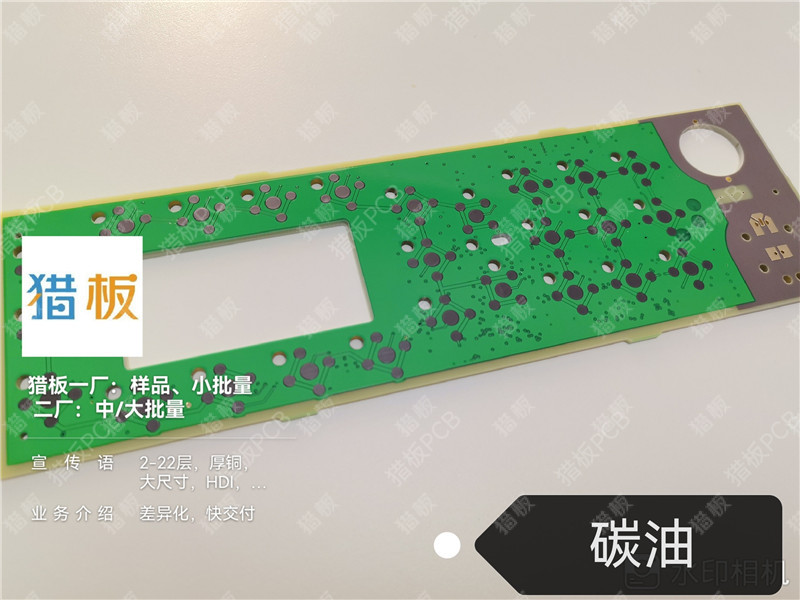

表面处理的选择直接影响焊盘设计。喷锡板面平整度一般，有铅喷锡厚度常规做到10μm左右（猎板有铅喷锡锡含量63%、铅含量37%，厚度范围2-40μm）；沉金平整度好，常规厚度1-3μ"，适合细间距BGA和IC密集的板子；OSP平整度极高、成本低，但存储寿命较短，常规为三个月（喷锡/沉金为六个月）。猎板处理建议：针对高密度IC位，沉金工艺有利于焊锡平整度，可有效降低焊接短路风险。

孔铜厚度与线宽存在联动约束。猎板出货标准中，建滔/国纪板材的孔铜平均为18-20μm，生益板材为20-25μm。制程能力规定：孔铜≥25μm时线宽间距需≥4/4mil，孔铜≥30μm时需≥5/5mil，孔铜≥35μm时需≥6/6mil。对于厚孔铜需求，线宽有相应限制，如需更小线宽需单独评审。

正片与负片工艺的差异也会反映在焊盘表现上。猎板采用的是负片电镀减法生产工艺，先对整板面加厚铜再蚀刻，铜厚均匀性和线宽管控一致性更好，但代价是最小孔环要求必须4mil（特殊订单可克服3mil），且不能做半孔产品。传统正片工艺则更容易出现铜厚不均和独立位烧板问题。工程师在下单前了解工厂的工艺路线，有助于提前规避设计冲突。

过孔处理方式对焊盘可靠性影响显著。猎板的过孔盖油是单面印刷方式，孔口位置会有部分油墨自然流入而呈现孔口发红（假性露铜），这在行业中属正常现象。过孔塞油以对光照孔不透白光为准，但板内孔≥0.45mm时默认塞油会不饱满。树脂塞孔则能做到饱满无空泡不透光。猎板处理建议：BGA区域和需要高可靠性的过孔，优先选择树脂塞孔或过孔塞油，避免盖油带来的焊接短路风险。

四、可靠性视角：汽车、工控、新能源场景的特殊要求

不同应用场景对焊盘可靠性的要求差异巨大。

汽车电子面临-40°C到+125°C的宽温循环，AEC-Q007温度循环测试场景优先选用NSMD焊盘。焊点的热疲劳寿命直接决定产品的服役年限。

工控和电力储能设备通常要求10年以上的持续运行，且可能暴露在高湿、盐雾、振动环境中。焊盘与内层连接的热应力设计、铜箔剥离强度、板材Tg值都是关键变量。

具身机器人和新能源场景则对机械应力和大电流承载提出更高要求。机器人关节驱动PCBA的焊点空洞率需控制在10%以内，大焊盘容易产生空洞，需要从焊盘设计、钢网开窗和焊接曲线三方面协同优化。

猎板处理建议：针对汽车电子、工业控制等对可靠性要求极高的场景，猎板推荐选用高Tg板材（如生益S1000-2M TG170或建滔KB6167F TG170），孔铜厚度推荐使用≥20μm。猎板出厂标准中，生益板材孔铜平均20-25μm、镀铜延展性≥20%，翘曲度≤0.5%，包装采用真空包装+干燥剂+湿度卡+隔纸，从材料到出货全链路保障可靠性。

值得特别注意的是，Tg值并非越高越好。行业研究表明，高Tg FR4树脂在某些条件下反而更容易发生焊盘坑裂（Pad Cratering）。选型时应根据具体的使用场景和工艺条件综合评估，而非盲目追求高Tg。

常见问题板块

Q1：焊盘设计时，焊盘尺寸到底该怎么算？

核心公式是：焊盘尺寸 = 元件引脚公称尺寸 + 补偿值。长度方向补偿通常在0.1~0.3mm之间，宽度方向补偿略小。阻焊开窗在焊盘尺寸基础上每边外扩0.05~0.1mm，确保焊盘完全暴露但不过度缩小阻焊坝宽度。

Q2：BGA焊盘小于0.25mm，飞针测试测不了怎么办？

飞针测试对焊盘尺寸有下限要求。焊盘过小时，飞针无法可靠接触，线路网络完整性无法保障。猎板的建议是改用定制测试架进行测试，虽然增加了治具成本，但能确保网络测试的覆盖率和可靠性。

Q3：过孔盖油、塞油和树脂塞孔到底怎么选？

盖油成本最低，但孔口会因油墨流入呈现假性露铜，且存在焊接短路风险。塞油以对光照孔不透白光为标准，但孔径≥0.45mm时塞油不饱满，可能出现藏锡珠和孔口发红。树脂塞孔饱满无空泡，可靠性最优，适合BGA区域和高可靠场景。选型的核心判断依据是：焊盘附近是否有过孔、过孔是否在焊接区域、产品的可靠性等级要求。

Q4：采购在评估PCB供应商时，应该关注哪些与焊盘相关的工艺指标？

建议重点关注四项：①孔铜厚度及均匀性（涉及导通可靠性）；②表面处理类型与厚度（涉及可焊性和存储寿命）；③阻焊对位精度（涉及焊盘暴露质量）；④出货标准中的验收等级（II级还是III级，涉及缺陷容忍度）。猎板的出货标准中，建滔/国纪线对位精度±4MIL、防焊偏移度±3.0mil，生益线分别提升至±3MIL和±2.0mil，采购可根据产品可靠性需求匹配对应的板材方案。

Q5：焊盘脱落到底是设计问题还是工艺问题？

两者都可能是根因。设计端常见的问题包括焊盘面积过小、缺乏泪滴设计、大热容焊盘未做十字连接、两面焊盘重叠等。工艺端的问题则集中在铜箔与树脂系统匹配性差、板材受潮、层压参数偏差等。据行业失效分析统计，通过优化设计、选用可靠基材及严格工艺管控，可将焊盘脱落发生率降低90%以上。排查时应从设计评审入手，再逐层排查材料、生产和组装环节。

总结

焊盘设计是PCB工程中“看起来最简单、实际最考验功力”的环节。记住三条底线：通孔焊盘单边不小于0.25mm、BGA间距≥0.65mm用NSMD、被动元件焊盘必须对称。在此之上，根据产品的应用场景选择匹配的板材Tg值、孔铜厚度和表面处理工艺。

对采购而言，理解焊盘设计与制程能力的关联，能帮助你在供应商评估中提出更精准的问题，也能在产品出现焊接不良时更快定位根因。猎板在汽车、工控、电力储能、新能源和具身机器人领域积累了从高Tg板材选型到树脂塞孔、四线低阻测试的完整工艺能力，欢迎工程师和采购团队在下单前与猎板工程团队进行DFM评审，将焊盘设计风险拦截在Gerber文件阶段。
