在PCB设计图纸上,阻焊桥——那一条夹在密集IC焊盘之间的窄窄油墨条——往往只是设计软件自动生成的一个默认选项。很多工程师在布局时并不会刻意去计算它的宽度,采购在选厂时也极少把它列入考察清单。
但恰恰是这个不起眼的结构,在回流焊炉中承受着数百度的熔融锡膏冲刷,在波峰焊线上抵御着锡波的冲击,在终端产品的整个生命周期里默默守护着每一路信号的独立与完整。
阻焊桥(Solder Mask Dam / Solder Mask Bridge) ,简单来说,就是PCB相邻焊盘之间保留的那一层阻焊油墨。它像一道微型堤坝,将一个个焊盘物理隔离开来。当IC引脚间距越来越小、当PCB被装进汽车发动机舱或储能电站的高温环境中时,这道“堤坝”的有无与好坏,直接决定了产品的焊接良率与长期可靠性。
本文将从阻焊桥的定义与作用出发,结合猎板PCB的实际制程能力与出货标准,为工程师和采购提供一份兼具专业深度与实用价值的参考指南。

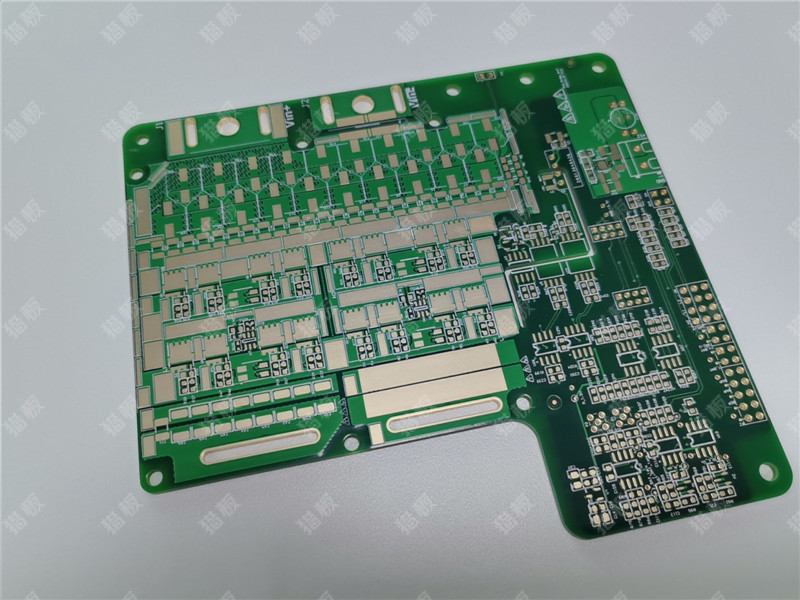

阻焊桥是指表面贴装器件(SMD)焊盘之间保留的阻焊油墨区域。在PCB上,阻焊层覆盖了不需要焊接的铜面区域,而焊盘位置则被“开窗”——即露出铜面供焊接使用。当两个相邻焊盘(尤其是IC的密集引脚焊盘)之间保留了一段未被开窗的阻焊油墨时,这段油墨就是阻焊桥。
“桥”是一个形象的比喻。从俯视图看,这条油墨条横跨在两个焊盘之间的空隙上,像一座桥连接着两侧——但它的功能恰恰相反:它不是用来连通的,而是用来隔离的。正因为如此,阻焊桥也被称为“绿油桥”、“阻焊坝”(Solder Mask Dam)。
理解阻焊桥,首先要理解阻焊层。阻焊层是PCB表面覆盖的一层绝缘保护膜,通常由感光环氧树脂油墨组成,覆盖在不需要焊接的铜箔区域。而阻焊桥是阻焊层在焊盘之间这个特定位置的延续——它本质上和覆盖在大面积铜面上的阻焊油墨是同一种材料、同一个工艺步骤生产的,区别只在于它的宽度极窄、位置恰好夹在两个焊盘之间。
这意味着:阻焊桥做得好不好,取决于整个阻焊工艺的精度控制能力。

这是阻焊桥最直接、最重要的作用。
在回流焊过程中,锡膏受热熔化后具有极强的表面张力,液态焊锡会润湿焊盘并向外“爬行”。如果相邻焊盘之间没有阻焊桥的物理阻挡,熔融焊锡很容易在表面张力的驱动下越过间隙、连接在一起,形成桥连短路。
这种现象在细间距IC(如QFP、QFN、SOP封装)上尤为常见。当引脚中心距从0.5mm缩小到0.4mm甚至0.35mm时,焊盘之间的物理间隙被压缩到0.2mm以下,没有阻焊桥的隔离,连锡几乎不可避免。
阻焊桥就像一道堤坝,强制将液态焊锡拦截在各自焊盘范围内。它不是在“减少”连锡的概率,而是在“物理上阻止”连锡的发生。
焊盘之间的裸露区域本质上是FR-4玻纤基材。如果没有阻焊油墨覆盖,这些区域在高温焊接过程中容易吸潮,且酸性助焊剂残留会直接接触基材表面。
长期来看,裸露的玻纤基材在潮湿环境和电场作用下会发生电化学迁移,导致绝缘电阻下降、漏电流增大,严重时可能引发短路失效。阻焊桥覆盖在这些区域上,起到了隔绝湿气和化学腐蚀的作用。
在波峰焊制程中,熔融焊锡以波浪形式冲刷PCB底面。如果没有阻焊桥的阻挡,锡波可能爬上IC引脚根部,造成锡珠飞溅或引脚间连锡。阻焊桥在这里充当了“挡锡墙”的角色,保护了引脚根部的绝缘间距。
阻焊桥的宽度不是直接由焊盘中心距决定的,而是由焊盘边缘间距减去两侧阻焊开窗量来计算:
阻焊桥宽度 = 焊盘边缘间距 - 2 × 单边阻焊开窗量
例如,当IC焊盘边缘间距为8mil,单边开窗2mil时,阻焊桥宽度为4mil。
这也是为什么很多工程师在设计时忽略了阻焊桥——焊盘中心距看起来足够,但扣除开窗后,留给阻焊桥的空间可能所剩无几。
铜箔越厚,阻焊桥越难做。因为厚铜线路的侧壁更陡峭,阻焊油墨在覆盖时更容易在拐角处变薄甚至断裂。
行业经验参考:
不同颜色的阻焊油墨,工艺成熟度和解析度不同:
这正是因为不同颜色的油墨在感光、显影、固化等环节的表现存在差异。
这是决定阻焊桥能力的核心变量。
传统曝光机使用菲林作为图形载体,受菲林涨缩、对位偏差等因素影响,阻焊桥的精度和最小宽度受限。而LDI(激光直接成像)曝光机采用激光镭射图像直接成型,无需菲林,精度更高、对位更准。
正因如此,使用LDI工艺的工厂可以在更小的焊盘间距下做出更可靠的阻焊桥。

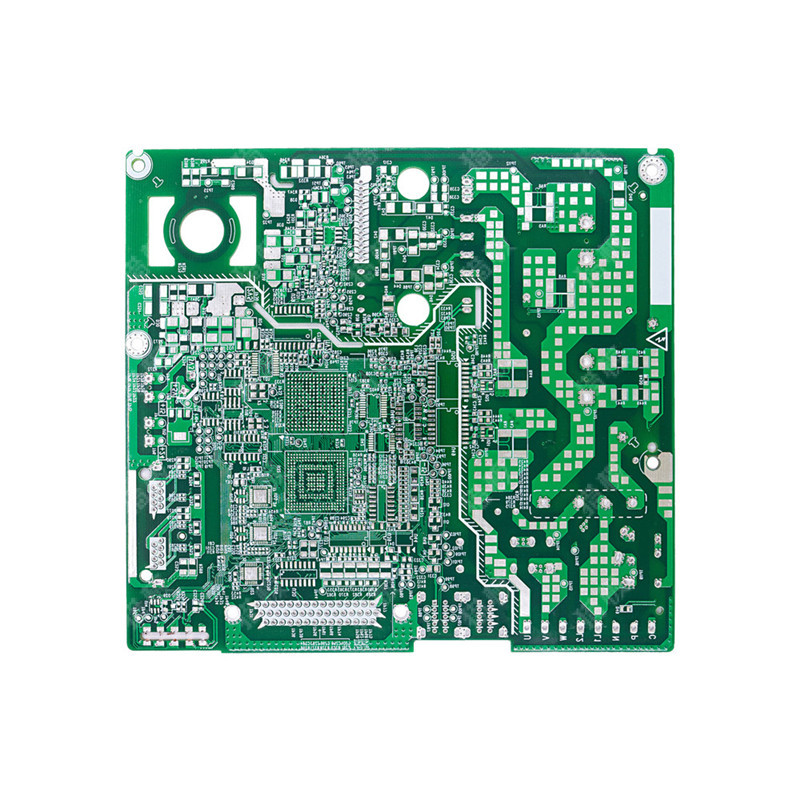

猎板科技聚焦汽车电子、工业控制、电力/电源/储能/新能源、具身机器人等高可靠性领域。在这些场景中,阻焊桥的完整性与可靠性直接关系到产品在严苛环境下的长期稳定运行。
猎板在阻焊工序配备了行业先进的制造设备:
根据猎板公开的制程能力与出货标准:
| 参数 | 猎板标准 |
|---|---|
| 阻焊对位精度公差 | ±3mil(可指定更高精度) |
| 阻焊厚度(最小) | ≥8μm(线脚),一般≥10μm |
| 阻焊油墨品牌 | 广信(液态感光阻焊)/ 太阳油墨 |
| 验收标准 | IPC-A-600H 二级(可指定三级) |
| 阻焊桥宽度(绿色) | ≥4mil(完成铜厚1oz时,焊盘间距需≥7mil) |
| 阻焊桥宽度(黑/白/粉色) | ≥5mil(完成铜厚1oz时,焊盘间距需≥8.3mil) |
| 阻焊桥宽度(其他杂色) | ≥4mil |
值得注意的是,猎板在阻焊工艺上默认采用感光油墨(区别于低端市场常用的烤油和UV油)。感光油墨在解析度、附着力、耐热性等方面均优于非感光油墨,这是保障细间距阻焊桥可靠性的基础。
猎板采用防焊激光LDI曝光机,相比传统菲林曝光工艺具有以下优势:
基于猎板服务汽车电子、工业控制、电力/储能等高可靠性领域的经验,以下建议供工程师与采购参考:
工程师设计端:
采购选厂端:
A: 这取决于工厂的工艺能力。传统CCD曝光机一般可稳定做到3mil(绿色);采用LDI曝光工艺的工厂可做到2-2.5mil。猎板绿色油墨阻焊桥标准为≥4mil(1oz铜厚)。需要特别注意的是,阻焊桥宽度与铜厚、油墨颜色强相关——铜越厚、颜色越特殊,所需桥宽越大。
A: 当焊盘间距过小时,工厂可能会在EQ环节建议“开通窗”——即把相邻焊盘间的阻焊油墨全部去掉。但行业内强烈不建议这么做,因为这会极大增加焊接连锡短路的风险。除非客户明确在图纸上标注“允许油墨上焊盘”或“强制开通窗”,否则能做出阻焊桥一定要做。
A: 阻焊桥脱落通常与以下因素有关:前处理不充分导致油墨附着力不足、曝光能量不当、显影过度、后固化不充分等。这是一个综合能力的体现——材料技术、人员技能、设备能力和过程控制能力都会影响阻焊桥的质量。选择制程能力稳定的供应商(如Cpk≥1.33)是降低此类风险的有效手段。
A: 不同颜色的阻焊油墨在感光灵敏度、显影速率、固化特性等方面存在差异。绿色油墨是行业最成熟、应用最广泛的颜色,工艺窗口最宽;而黑、白、粉等杂色油墨的工艺窗口更窄,同等条件下需要更宽的阻焊桥设计。猎板对黑色/白色/粉色油墨的阻焊桥要求为≥5mil(1oz铜厚)。
A: 建议从以下几个维度考察:
阻焊桥看似是PCB上一个微不足道的细节——它只是一条窄窄的油墨条,夹在两个焊盘之间。但正是这条“堤坝”,在回流焊炉中抵挡着熔融焊锡的冲刷,在波峰焊线上阻隔着锡波的侵袭,在终端产品的整个生命周期里守护着每一路信号的独立。
对于汽车电子、工业控制、电力/储能、新能源、具身机器人等对可靠性要求极高的领域而言,阻焊桥的有无与好坏,不是“锦上添花”的设计优化,而是“雪中送炭”的品质底线。
从设计端来看,工程师需要在焊盘间距、铜厚、油墨颜色之间做出合理取舍,预留足够的阻焊桥空间。从制造端来看,工厂需要具备LDI曝光、高精度对位、感光油墨等综合能力,才能将设计图纸上的阻焊桥完整、可靠地生产出来。
猎板科技在高多层、高精密PCB领域积累了丰富的阻焊桥制造经验,阻焊对位精度达±3mil,采用防焊激光LDI曝光机与一线品牌感光油墨,验收可执行IPC-A-600三级标准。对于有细间距IC、高可靠性要求的PCB产品,猎板提供从工程设计评审到量产交付的全流程技术支持。
能做出阻焊桥,一定要做阻焊桥。不做桥,就是把品质的命运交给了焊锡膏和回流焊炉的“心情”。
