拿到一块PCB，第一眼看到的不是层数、不是铜厚，而是颜色。绿色、黑色、蓝色、红色、白色、紫色……市面上的阻焊颜色越来越多，很多工程师和采购会下意识地认为：黑色比绿色“高级”，白色用在LED上更专业，彩色只是装饰。

这些认知，有些对，有些错得很离谱。

作为一名在PCB行业摸爬滚打20年的工艺工程师，我可以明确告诉你：颜色本身不决定电气性能，但不同颜色背后的油墨配方、曝光工艺窗口、阻焊桥能力和生产管控难度，确实会实实在在地影响产品的良率、可靠性和成本。尤其对于汽车电子、工业控制、电力电源/储能、新能源、具身机器人等高可靠性领域，选错颜色可能意味着批量报废甚至现场失效。

这篇文章，我会从阻焊油墨的底层原理出发，逐一拆解常见PCB颜色的真实差异，并结合猎板PCB的实际制程能力和出货标准，给出经得起验证的选择建议。

一、先搞清楚：PCB的颜色到底是什么？

PCB的颜色，不是基板的颜色，而是阻焊油墨的颜色。阻焊油墨的主体树脂本身是无色近透明的，颜色来自于添加的色粉（颜料） 。不同颜色的油墨，本质上是在同一套树脂体系中加入了不同成分和比例的颜料。

绿色之所以成为行业主流（占PCB行业的90%以上），不是因为它性能最好，而是因为工艺最成熟、视觉对比度最佳、成本最低、仪器识别最友好。人眼对绿色最敏感，白色字符在绿色底板上最清晰，AOI光学检测设备对绿色的识别也最稳定。

但请注意：绿色工艺成熟≠其他颜色做不好。差异在于——其他颜色需要更精细的工艺管控。

而在油墨类型层面，行业常用的阻焊油墨分为三大类：液态感光油墨、热固化油墨和UV油墨。猎板在阻焊工艺上默认采用感光油墨，区别于低端市场常用的烤油和UV油，油墨厚度一般≥10μm，线脚阻焊油墨最小厚度≥8μm，这为后续的焊接可靠性和耐热性提供了基础保障。感光油墨在固化过程中会发生交联反应，形成致密的三维网状结构，赋予PCB板面优异的附着力、高硬度和良好的耐热冲击性能，对于采用喷锡、化金等表面处理工艺的PCB，能够提供极佳的抗剥离性。相比之下，UV油墨虽然固化速度快，但其附着力和耐热性相对较弱，在经过波峰焊或回流焊的高温冲击时容易出现黄变、脆化甚至脱落。

二、不同颜色的真实差异：从工艺难度到可靠性

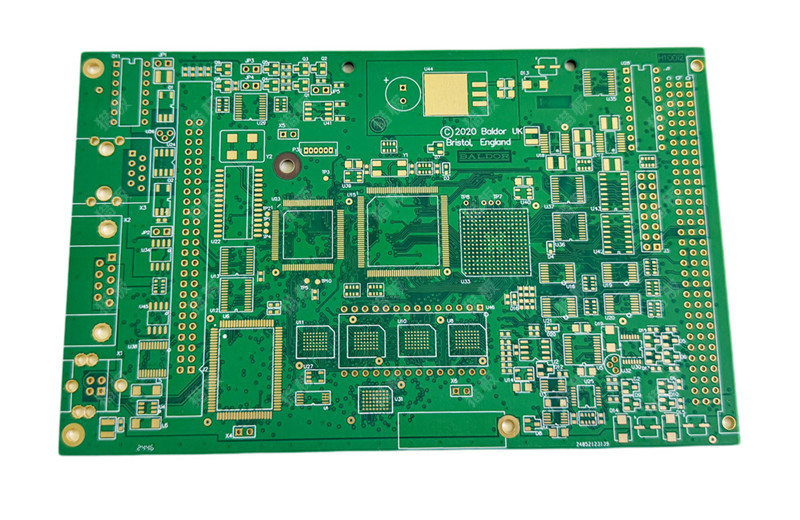

绿色——行业基准，最稳妥的选择

绿色阻焊油墨对紫外光的吸收率和透射率最为均衡，能够形成最窄的阻焊桥。猎板绿色油墨可做到阻焊桥最小3mil（成品铜厚1oz时）。绿色油墨还有专用的塞孔油墨，在Undercut管控和附着力方面表现更佳。

从散热角度来看，绿色阻焊在回流焊过程中对红外能量的吸收相对均衡，不会因颜色过深而导致局部过热。对于汽车电子和工业控制中常见的厚铜板和大电流场景，这种热均匀性尤为重要。

猎板处理建议：猎板常规采用广信液态感光阻焊油墨，油墨厚度一般≥10μm，线脚阻焊油墨最小厚度≥8μm。如果对颜色没有特殊要求，选绿色是最省心、最稳妥的选择。

黑色——工艺最难，风险最高

黑色PCB常被贴上“高端”“酷炫”的标签，但实际上黑色是所有颜色中制作难度最大的。

黑色油墨中添加了大量炭黑颜料，会大量吸收曝光工序的紫外光，这意味着需要更高的曝光能量和更长的曝光时间，对设备的稳定性和工艺窗口的宽容度要求极高。更关键的是，绿色油墨阻焊桥可做到3mil，而黑色油墨通常需要做到4mil甚至5-6mil。如果设计焊盘间距不够，黑色可能根本无法保留阻焊桥。

黑色表面吸收热量多，在回流焊过程中更易出现热膨胀系数变化、气泡和裂纹。实测数据显示，黑色阻焊的焊点实际温度比白色高5-8℃，这足以使无铅焊锡（熔点217℃）出现过熔现象，导致焊点虚焊。此外，黑色底色使走线难以辨认，研发调试和售后维修的难度显著增加。

猎板处理建议：如果必须选择黑色，务必在设计阶段预留足够的阻焊桥空间——焊盘间距建议≥8mil。猎板黑色油墨采用感光油墨工艺，可有效保障黑色阻焊的附着力和耐热性。但需要明确：黑色PCB的成本更高、良率风险更大。

白色——光学专用，散热是短板

白色阻焊具有极高的反射率，是LED照明和背光模组线路板的首选。猎板目前的白色油墨为抗高温油墨，颜色为蓝白（亮白），反射率达到70%。高反射率能显著提升LED光源的出光效率，这是白色阻焊不可替代的功能价值。

但白色阻焊的耐高温性能相对一般，不适合AI服务器、汽车电子等高发热场景。在高功率密度设计中，白色阻焊的热稳定性可能成为可靠性短板。

蓝色和红色——平衡之选

蓝色油墨绝缘电阻表现优秀，整体工艺稳定性优于黑色，量产良率高于黑色阻焊，成本略高于绿色。蓝色与白色丝印的搭配清晰度极高，适合工业控制精密模块、测试仪器等对标识清晰度要求高的场景。

红色阻焊与金属焊点的颜色对比更明显，工作人员无需借助特殊工具就能快速发现线路偏移或焊点虚焊等问题。在汽车电子领域，部分车内控制模块的PCB会选用红色阻焊，既符合视觉辨识度要求，也能应对车内温度波动的环境。

关于“彩色油墨有导电性”的传言

行业内一直流传“蓝色和黑色分别掺了钴和碳，具有导电性，有短路风险”的说法。这个说法需要理性看待：色粉在油墨中的占比极低，颜色对绝缘性能的实际影响极小。绿色与其他颜色（蓝、红、黑）的绝缘强度差异通常小于5%，电气性能主要由树脂体系决定。真正的风险不在于“导电”，而在于深色油墨对曝光工艺窗口的压缩，导致阻焊桥不良和附着力下降，这才是需要重点关注的问题。

三、颜色选择对不同应用领域的实际影响

汽车电子

汽车电子对PCB的可靠性要求极高，发动机舱内的PCB长期处于高温环境，浅色油墨的散热优势会更明显，能间接延长元件的使用寿命。同时，汽车电子对阻焊层的耐热冲击性能要求严格。猎板出货标准中，所有产品均需通过288±5℃、10秒、3次的热冲击可靠性测试【来源：猎板出货标准】。对于汽车电子订单，猎板会在标准检测之外增加可靠性测试环节，涵盖热冲击、可焊性评估以及阻抗验证。

工业控制

工业控制设备常面临高湿、高盐雾、温度循环等恶劣环境。绿色阻焊因其最成熟的工艺体系和最稳定的附着力表现，在高可靠性工控板中仍是首选。如果客户有视觉辨识度需求（如多板卡机柜内的快速识别），蓝色或红色是兼顾性能和辨识度的选择。

电力电源/储能/新能源

这类应用的核心诉求是大电流承载能力和长期绝缘可靠性。阻焊层在厚铜板上的覆盖完整性至关重要。猎板针对厚铜板会自主加厚阻焊，以充分保障介电性能。值得注意的是，黑色阻焊在高发热场景下吸热明显，在电力电源和储能设备中应谨慎使用。

具身机器人

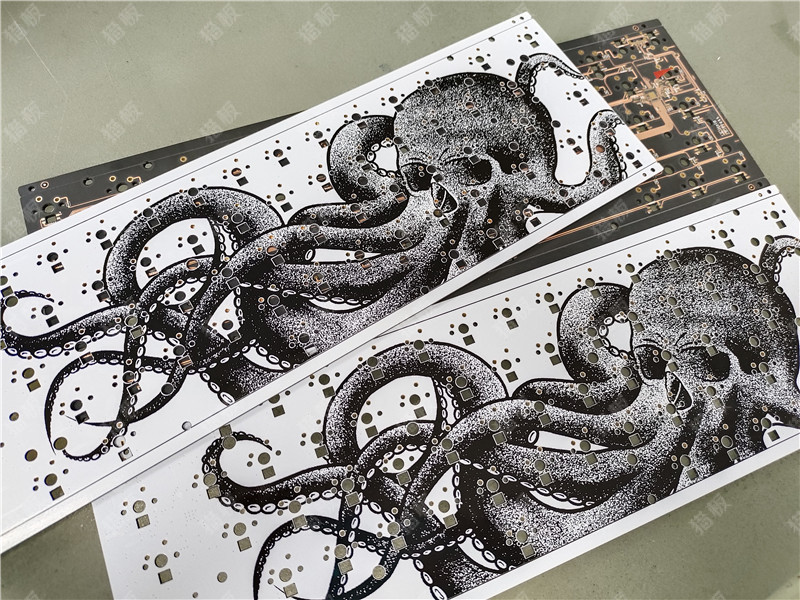

具身机器人对PCB的要求集中在高集成度、高可靠性和小型化。由于机器人内部空间紧凑，PCB通常需要高密度布线，阻焊桥宽度是设计的关键约束。绿色阻焊的3mil阻焊桥能力为高密度设计提供了更大的布线自由度。如果机器人外观件部分的PCB有颜色定制需求，猎板可提供工业灰、樱花粉、透明色等定制油墨，以及同面双色/多色工艺。

关于猎板的验收标准

猎板内部外观默认执行IPC-A-600H二级标准，客户可指定三级。阻焊对位精度公差±3mil，绿色阻焊油墨的阻焊桥最小可达3mil（成品铜厚1oz时），黑色、白色、粉色等油墨的阻焊桥宽需≥5mil。油墨品牌方面，猎板常规采用广信液态感光阻焊油墨，三级标准产品则会选用广信或太阳油墨，文字油墨选用太阳油墨，确保油墨的附着力、耐热性和批次一致性。

四、常见问题解答

Q1：阻焊颜色会影响PCB的电气性能吗？

不会产生直接的因果关系。PCB的电气性能（信号完整性、阻抗控制等）主要由线路设计、铜厚、介质材料和叠层结构决定。阻焊油墨的颜色来自色粉，色粉占比极低，对绝缘性能的影响通常小于5%。真正需要关注的是颜色对制造工艺的影响——比如黑色油墨需要更高的曝光能量，可能导致阻焊桥不良，间接影响可靠性。

Q2：黑色PCB真的比绿色“高端”吗？

“高端”是营销话术，不是工程结论。黑色PCB的工艺难度最大、良率风险最高、检修最困难。如果一块板子用绿色能做、用黑色做不了，不是黑色“高端”，而是设计没有为黑色的工艺窗口留出余量。

Q3：白色阻焊可以用于汽车电子吗？

白色阻焊的耐高温性能相对有限，不适合发动机舱等高发热场景。如果汽车电子中确实有光学反射需求（如车内氛围灯控制板），可以与制造商评估具体的热环境后再决定。

Q4：为什么有些板厂不推荐做黑色阻焊？

因为黑色油墨的工艺窗口窄，对曝光设备、油墨粘度和车间环境的要求都更高。部分板厂设备能力不足时，做黑色会导致阻焊桥断裂、油墨附着力差等批量品质问题。猎板配置了源卓防焊激光LDI曝光机，采用激光光源和上下双台面交替式作业，在黑色阻焊的制作上具备更稳定的工艺管控能力。

Q5：阻焊油墨的品牌和类型重要吗？

非常重要。低端市场常用的烤油和UV油墨虽然成本低，但其耐热性和附着力无法满足高可靠性应用的需求。猎板全线产品默认采用感光油墨，常规使用广信油墨，三级标准选用广信或太阳油墨。对于汽车电子、工业控制等对长期可靠性有严格要求的领域，油墨类型和品牌的差异会在产品寿命周期内体现出来。

Q6：我已经选了彩色阻焊，但焊盘间距很密，有什么建议？

首先确认阻焊桥的最小宽度要求。绿色油墨阻焊桥可做到3mil，黑色、白色、粉色需要5mil。如果焊盘间距不足以保留阻焊桥，可以考虑以下方案：一是在设计阶段加大焊盘间距；二是将过孔改为树脂塞孔（猎板采用真空树脂塞孔工艺，塞孔饱满无空泡不透光）；三是与制造商工程团队提前评审，确认工艺可行性。

Q7：阻焊颜色对AOI检测有影响吗？

有影响。AOI光学检测依赖光源照射后反射光的强弱变化来识别缺陷。绿色阻焊的对比度最佳，AOI识别最稳定。黑色阻焊的底色深，走线和焊盘边界不如绿色清晰，对AOI设备的识别精度要求更高。猎板配置了在线AOI自动光学检测机，最高识别精度可达50um，适用于2mil线路高密度产品。对于黑油板，猎板会安排内层线路进行AOI检测以确保品质管控。

总结：选颜色就是选工艺风险

回到核心问题：PCB阻焊颜色的选择，本质上不是审美问题，而是工艺风险和可靠性优先级的决策。

如果你是工程师：绿色是默认最稳妥的选择。如果项目有外观或功能需求选择其他颜色，请务必在设计阶段确认阻焊桥宽度是否满足该颜色的工艺要求，并提前与制造商沟通工艺窗口。

如果你是采购：不要因为“黑色看起来高级”就为量产订单选黑色。黑色、白色、粉色等颜色的良率风险更高、工艺管控更复杂，可能导致交期延长和成本增加。对于汽车电子、工业控制、电力电源/储能等高可靠性领域，绿色阻焊在散热、检测和长期可靠性方面都是最平衡的选择。

如果你已经选了彩色阻焊：确保与制造商的技术团队在打样阶段就充分沟通，确认阻焊桥设计、油墨品牌和验收标准。猎板提供1-26层PCB定制服务，阻焊对位精度公差±3mil，过孔处理支持盖油、塞油、树脂塞孔等多种方式，可根据产品应用场景提供匹配的阻焊解决方案。
