做了二十年PCB，我见过太多工程师把80%的精力花在原理图和选型上，却在布线环节“凭经验估算”——线宽凭手感，间距凭习惯，过孔处理看心情。结果呢？样机测试温升超标，EMC整改三轮过不去，批量生产因孔铜偏薄整批报废。尤其对于汽车电子、工业控制、电力储能、具身机器人这些高可靠领域，一次布线失误可能意味着整个系统的灾难。

布线的本质不是“把线连上”，而是在设计阶段就“预判”工厂的工艺窗口，把设计余量嵌进制程能力的舒适区。下面这14条秘诀，每一条都经过量产验证，同时结合猎板在汽车电子、工控、电力储能等领域的制程参数，给出一份可以直接拿来用的工程参考。

一、尽可能手动布线

自动布线工具可以帮你检查完成率——放置完组件后用自动布线跑一遍，完成率低于85%说明组件放置需要调整。但没有任何自动布线能替代工程师对信号优先级、回流路径和工艺边界的判断。自动布线的结果往往满足“连通性”，却无法满足“可靠性”。

猎板处理建议：猎板的工程团队在审单阶段会主动识别布线密度高、阻抗控制要求复杂的订单，提前给出叠层建议和工艺边界，帮助你从源头避免“布线完成却做不出来”的尴尬。

二、先了解制造商的规格，再动第一根线

在铺设铜迹线之前，花时间确认制造商的最小线宽、最小间距和可生产层数。提前把这些参数设进设计规则，比布完线再推倒重来省事得多。这不是可选项，是必选项。

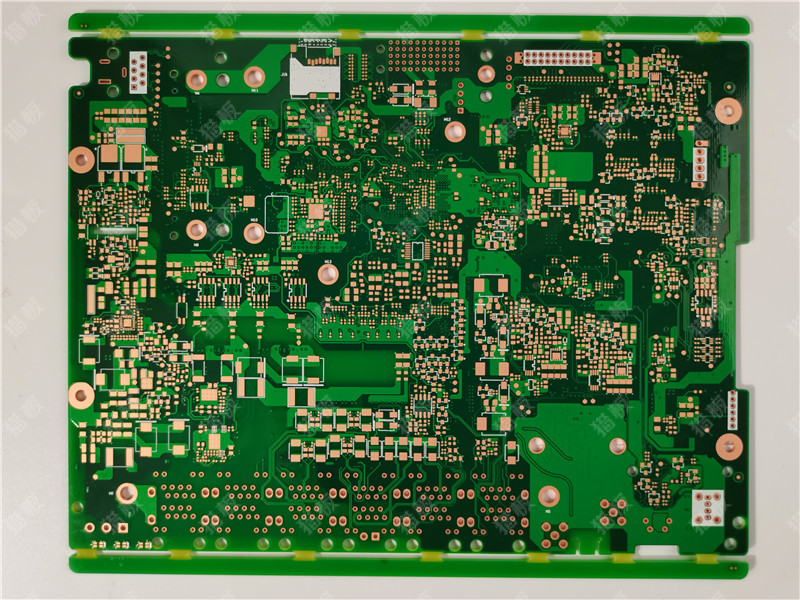

猎板制程能力对照：猎板支持1至26层通孔板及盲埋孔板，稳定支持最小3mil/3mil的线宽线距，经特别定制可生产2/2mil的极限规格。线路外层设计线宽方面，1/1oz铜厚支持3mil/3mil，2/2oz支持6mil/6mil，4/4oz支持12mil/12mil。内层方面，1oz铜厚对应3mil/3mil，2oz对应6mil/6mil。孔径公差PTH为±0.075mm（可指定±0.05mm），NPTH为±0.05mm。把这些参数提前设进DRC规则，很多后期的“重新布线”就可以避免。

三、选择合适的走线宽度，别只记“1mm走1A”

走线的几何形状决定了电路能否在所有环境和负载条件下正常工作。“1盎司铜厚、温升10℃时，1mm线宽约走1A”这个经典估算有参考价值，但它忽略了铜厚公差、走线长度和散热条件的影响。更稳妥的做法是使用IPC-2221或IPC-2152的修正公式。

内层散热效果明显差于外层——同等电流下，内层需要的走线宽度大约是外层的两倍。铜厚翻倍（1oz到2oz）大约可将所需线宽减半。

猎板制程能力对照：猎板外层成品铜厚常规为1oz（≥35μm），实际交付范围因表面处理而异——喷锡板实测33~38μm，沉金板35~40μm，OSP板31~38μm。内层铜厚方面，1oz实际约30μm，2oz约60μm。设计时如果按理论35μm计算线宽，实际若落到下限31μm，载流能力会打折扣。我的建议是：对于持续电流>2A的电源线，按工厂铜厚下限计算线宽，并额外留出15%~20%的余量。猎板支持0.5oz~15oz的铜厚定制，外层常规可做到4oz，特殊可定制≤15oz，且能实现局部厚铜工艺——在发热严重的开关管下方局部加厚，性价比远高于整板厚铜。

四、走线和焊盘之间留出足够的空间

走线与焊盘之间的间隙不足，在制造或组装阶段极易发生短路。一般来说，相邻走线和焊盘之间应留出适当间隙，焊盘周围必须始终有足够的“净空区”。

猎板制程能力对照：猎板线路外层成品孔到线制程范围——VIA导通孔到线0.2mm，PTH元件孔到线0.3mm。内层方面，4层和6层的孔到线均为0.18mm，8层及以上为0.2mm。这些参数在猎板的在线制程能力表中均有明确标注，下单前可以直接对照检查。

五、元器件放置决定布线成败

元器件怎么放，布线的难度就怎么定。热敏电解电容必须远离发热二极管、电阻和电感。多引脚组件需要更大的布线空间，建议统一方向放置，并在放置前考虑每个组件的功能及其与其他组件的关系。

猎板领域经验：在汽车电子和具身机器人领域，猎板为某车企定制的十二层PCB用于车载充电机（OBC）与DC/DC转换器，通过内层10oz厚铜箔设计配合埋盲孔工艺减少通孔数量，降低电磁干扰，电源层采用网格状接地设计。这些设计对元器件放置和层叠结构提出了更高要求，需要从布局阶段就与工厂工程端对齐。

六、模拟走线和数字走线分开

承载数字信号的走线（尤其是高频信号）必须与模拟信号走线保持距离。数字信号在平行走线上传输时会产生电容耦合和干扰。这个问题一旦发生，在不改板的情况下通常难以解决，所以最好的办法就是一开始就让它们分开。

猎板制程能力对照：猎板的阻抗控制精度可达到±10%（可指定更严标准），窄公差阻抗控制能力可达±5%以内。当客户的设计涉及模拟与数字混合信号时，猎板工程端会在审单阶段给出针对性的叠层建议，确保两类信号有独立的参考平面和回流路径。

七、注意接地层——它是所有信号的回流路径

每个PCB至少需要一个接地层。如果你选择将每条走线单独布线到地，你将得到无数不同的接地连接，每个都有自己的电阻和电压降。最简单且最有效的方案是创建坚固的接地层。在传输信号的走线下放置接地层有助于降低阻抗并提高抗噪能力。

对于四层板，经典叠层是：顶层信号—内层地平面—内层电源平面—底层信号。地层紧邻顶层信号提供微带线回流路径，电源层与地层之间的薄介质形成平面电容，天然抑制高频噪声。

猎板制程能力对照：猎板的层压结构覆盖4层、6层、8层、10层、12层标准方案，14-26层可参考客户工艺要求定制。最小绝缘层厚度可控制在0.07mm，为层间距的精细化调节提供了工艺基础。成品厚度公差在板厚≥1mm时控制在±10%，0.2mm≤板厚<1mm时为±0.10mm，确保设计阶段的层叠参数能在量产中精准复现。

八、走线和安装孔之间留出足够空间

安装孔周围的走线和组件需要额外留出空间，依赖阻焊层作为唯一绝缘体并不能保证安全。在使用插件时，要在安装孔的物理尺寸之外留出一圈空间。

猎板制程能力对照：猎板铣外形公差为±5.2mil（0.13mm），极限±2mil（0.05mm）；铣外形孔到边公差为±7mil（0.177mm），极限±4mil（0.10mm）。建议在设计安装孔周围的走线时，预留不少于上述公差两倍的安全间距。

九、相邻层走线方向交替

组件之间的连接应尽可能短且直。如果一个层的大部分走线遵循水平方向，相邻层优先选择垂直方向。这可以减少层间串扰，尤其是在高密度布线中。

猎板制程能力对照：猎板支持1至26层通孔板及盲埋孔板。对于高密度设计，工程端会在审单阶段检查相邻层的走线方向是否存在大面积平行，并建议调整。

十、避免电容耦合和90°角

走线出现直角或锐角会产生不必要的辐射，同时PCB生产工艺性能也不好。使用45°角或圆弧拐角。同时，平行布线中的电容耦合是串扰的主要来源——加大平行布线的间距，遵循“3W原则”（线间距不小于3倍线宽），可在一定程度上保持70%的线间电场互不干扰。

猎板制程能力对照：猎板的线路外层图形对孔精度为±2mil，孔位对孔位精度±2mil。线路蚀刻公差为±20%（可指定10%），例如线宽T=4mil，实际线宽为3.2mil~4.8mil为合格。对于高精度需求，猎板可指定更严的蚀刻公差。

十一、保持走线宽度一致，避免阻抗突变

同一网络的布线宽度应保持一致。线宽的变化会造成线路特性阻抗的不均匀，当传输速度较高时会产生信号反射。BGA封装引出线等因间距过小可能无法避免线宽变化，应尽量减少中间不一致部分的有效长度。

猎板制程能力对照：猎板采用负片电镀减法生产工艺——先针对整板面加厚铜再对无需保留的基材位进行酸性蚀刻。相比传统正片加法生产工艺，其镀铜密度、均匀性、线路工整度和蚀刻精准度均更好。搭配台湾竞铭全自动龙门电镀线，镀铜均匀性≥97%，有效避免板面和孔铜厚度不均。

十二、为关键信号提供专门的布线层

时钟信号、高频信号、敏感信号应尽量布置在专门的布线层上，并保证其最小的回路面积。高速信号（时钟、复位、100M以上信号）不能跨分割——至少有一个完整平面，优选GND平面作为参考。

猎板处理建议：对于6层板内层需要做单端阻抗控制的情况，80%需要采用“假8层”工艺。这类产品的信号完整性要求通常较高，猎板的工程团队在审单阶段会主动识别这类需求并给出建议。关键信号层与地平面相邻时，信号回路面积可以最小化，辐射强度和抗干扰能力都会显著改善。

十三、过孔处理不要“一刀切”

电源布线中，过孔常被当作“免费的跳线”，但在大电流路径上，每个过孔的孔壁铜厚和孔径直接决定其载流能力。行业默认孔铜平均18μm（IPC二级标准），但长期通电下的电迁移和热应力会明显劣化薄铜孔壁。

散热过孔也值得单独说：很多工程师在功率器件散热焊盘下打大量过孔，但若采用“过孔盖油”，油墨会部分堵孔，降低散热效率。推荐采用0.3mm钻孔直径、1.0-1.2mm间距的阵列排布，并使用树脂填充或导电环氧树脂填充。

猎板制程能力对照：猎板默认即执行孔铜平均值≥18μm，单点也能满足上限，且可指定20μm、25μm、30μm、35μm等多个等级。对于汽车和储能产品，建议强制要求孔铜≥20μm。纵横比方面，猎板常规支持10:1，定制可达20:1——竞铭自动垂直沉铜线深孔能力达13:1。过孔处理方面，猎板提供过孔塞油、树脂塞孔等多种方式。猎板的真空树脂塞孔在专用设备中先对整板面完成抽真空后用机械刮刀将树脂油墨贯穿整个孔内并冒出，再以陶瓷磨板工艺磨平，树脂塞孔饱满并完全规避塞孔气泡和缝隙问题。作为对比，丝印树脂塞孔成本相对低，但易残留孔内气泡、缝隙、不饱满问题。

十四、BGA和IC区域的特殊处理

BGA区域的过孔若采用盖油工艺，容易出现焊接短路风险，建议改成过孔塞油或者默认塞油。IC位引脚密集的板子建议做沉金工艺，有利于焊锡的平整度。密度过高的板子勿用手工焊接，建议机器焊接，防止反复焊接。

当设计的BGA焊盘小于0.25mm时，焊盘太小无法进行飞针测试，需要接受线路网络无法保障的风险，若选用测试架则无此问题。

猎板制程能力对照：猎板支持HDI板生产——一阶4-16层，二阶6-10层；激光盲孔≥0.075mm，机械盲孔≥0.15mm；焊环最小单边≥3mil。填孔电镀激光填孔电镀深度为0.05mm-0.15mm，公差±15%。对于BGA密集的板子，猎板建议优先采用树脂塞孔+沉金工艺组合，确保焊接平整度和可靠性。猎板的精密飞针测试机可测开窗PAD 0.10mm以上，检测精度±15μm；精密四线飞针测试机采用前后高清晰CCD探头，可针对元件布置高密度、层数多、布线密度大的电路板进行功能性及导通可靠性检测。

常见问题

Q1：喷锡板的实际焊接性能如何保障？

猎板使用行业一线品牌的锡条——云锡，出货前安排超声波清洁。有铅喷锡的锡含量为63%，铅含量37%，喷锡厚度在2-40μm，常规做出来在10μm。如果客户分两次焊锡，除了板子本身的焊锡性良好外，还与两次焊锡的间隔时间、车间湿度、炉子本身的有机废气排放有关。建议客户先小批试。

Q2：喷锡、沉金、OSP三种表面处理的成品铜厚分别是多少？

猎板实际交付数据：喷锡板33-38μm，沉金板35-40μm，OSP板31-38μm。行业规范要求1oz成品铜厚≥30μm，猎板的交付标准均高于行业下限。

Q3：产品存储寿命和焊接温度要求是什么？

真空包装+合理存储条件（温度20-30℃、湿度50%±20%）下：OSP/沉锡的表面处理品质寿命为三个月，喷锡/沉金为六个月。阻焊油墨采用广信品牌，文字油墨采用太阳品牌。油墨焊锡最高承受温度260℃，最高极限测试温度288℃、10秒、三次。

Q4：为什么短路测试有时候测不出来？

飞针测试或测试架是模拟功能测试。如果两端没有焊盘，或者接地线短路/断路，在测试阶段是测不出来的——需要焊接上元器件才会显示异常。这是测试原理决定的，不是工艺缺陷。

Q5：猎板的报废率或直通率是多少？

内部综合2-14层整体产品报废率为1.8%-2.4%。

Q6：沉金厚度能做到多少？

沉金常规能做到的厚度是1-3μ“。超过之后不可避免会有镍腐蚀，板子容易发红甚至氧化，客户使用后也容易虚焊、掉件。基于对工艺的风险预估，如果客户坚持做更厚的金，这个风险需要客户承担。

总结

布线既是一门科学，也是一门艺术。以上14条秘诀的核心逻辑只有一个：在设计阶段就充分理解制造端的工艺窗口，把设计余量嵌进制程能力的舒适区。

从猎板的制程能力来看，支持1-26层、最小2/2mil线宽、最大15oz铜厚、阻抗控制精度±10%（可指定±5%）、孔铜18-35μm多等级可选、树脂塞孔真空工艺——这些能力对应的正是汽车电子、工业控制、电力储能、具身机器人等领域对高可靠PCB的核心需求。猎板已通过ISO9001、IATF16949质量管理体系认证，以及ROHS、REACH、UL等产品认证。

如果你的下一个项目涉及高多层、厚铜、HDI或特殊阻抗控制，建议在设计初期就把叠层结构和工艺参数与工厂工程端对齐——这笔时间投入，远比改板报废的代价小得多。
