板子功能全部调通了，一到EMC实验室就过不去。整改一轮、两轮、三轮，时间和成本都搭进去了，最后还是靠加磁环、贴铜箔勉强压线通过。下一次换一个项目，同样的故事再来一遍。

这是我做了二十年PCB之后最常看到的画面。很多人把EMC当成“测试阶段的问题”，但真正做过高可靠性产品的人都知道——EMC的成败，在画第一根线之前就已经决定了七成。而剩下三成里，还有相当一部分取决于板厂的制程能力能不能兜住你的设计指标。

完整的接地平面、正确的去耦设计、精心规划的布线和I/O滤波，可以解决约80%的EMC问题，剩余20%才需要基于预合规测量做针对性整改。今天，我从分层策略、布局技巧、布线规则三个维度，把这件事讲透，同时结合猎板在汽车电子、工业控制、电力储能、具身机器人等领域的制程能力，给出一份可以直接拿来用的工程参考。

一、分层策略：EMC设计的物理基础

很多工程师习惯先布局、再走线，叠层结构往往被当作一个“默认选项”草草填上。但从EMC的角度看，叠层结构是整个设计的物理基础，它决定了信号回流路径的质量、电源分配网络的阻抗水平，以及板子对外辐射的天然屏蔽能力。

1. 核心原则：信号层必须紧邻参考平面

PCB上的电磁场需要被约束在信号导体和回流导体之间。如果信号层的相邻层不是完整的参考平面，回流电流就找不到低阻抗路径，被迫绕远路，形成大面积的电流环路——环路面积越大，辐射发射就越强，抗干扰能力也越弱。

四层板最经典的EMC友好叠层是：顶层信号 — 内层地平面 — 内层电源平面 — 底层信号。地层紧邻顶层信号，提供微带线回流路径；电源层与地层之间的薄介质形成平面电容，天然抑制高频电源噪声。六层板可以考虑“信号—地—信号—电源—地—信号”的结构，让每个信号层都紧邻一个地平面。

一个容易被忽视的细节是：如果电源平面被分割成多个电压域，信号走线千万不要跨越分割间隙，否则回流电流会被迫绕行，形成辐射天线。

制造端的呼应： 猎板支持1至26层通孔板及盲埋孔板的定制生产，压合结构覆盖4层、6层、8层、10层、12层及14-26层。对于需要特定叠层结构的EMC敏感设计，可以在下单时指定压合方案，工程端会参照工艺能力进行理论模拟计算。

2. 介质厚度是EMC的关键变量

信号层与参考平面之间的介质厚度，直接影响微带线的特性阻抗。介质越厚，阻抗越高——每增加0.025mm，微带线阻抗约上升3-4Ω。

从EMC角度讲，介质越薄，信号与回流之间的耦合越紧密，电磁场被约束得越好，辐射和串扰都更小。但介质厚度不是想薄就能薄，它受限于板厂的层压工艺能力：PP片的种类和张数、压机平整度、压合程序的温度压力曲线，都会影响最终的介质厚度均匀性。6层板的内层介质厚度公差如果达到±10%，差分阻抗可能波动8Ω，足以让信号完整性出现明显劣化。

制造端的呼应： 猎板在层压前对铜箔厚度实行±5%的误差控制，对介质层均匀性进行严格检测，窄公差阻抗控制能力可达到±5%以内，优于行业常规的±10%标准。这一能力来自台湾竞铭全自动垂直电镀线等设备，其镀铜均匀性≥97%。

3. 关于“假8层”工艺

当6层板的内层需要做单端阻抗控制时，80%的情况需要采用假8层工艺。这类产品的信号完整性要求通常较高，设计师在提出阻抗要求时，应主动与工厂确认是否需要特殊压合结构。猎板的工程团队在审单阶段会主动识别这类需求并给出建议。

二、布局技巧：分区与隔离决定“下限”

布局阶段做对，EMC问题能解决一大半。核心原则只有八个字：功能分区、信号隔离。

工业PCB通常包含功率级、模拟信号级、数字控制级和通信接口级四个功能区域。布局时应按功率从大到小、频率从低到高排列，功率级靠近连接器放置，敏感信号级远离干扰源。某变频器控制板在布局优化中，将功率驱动电路与MCU电路之间的物理距离从15mm增大至35mm，同时增加地平面隔离带，辐射发射在30MHz至100MHz频段下降约8dB。

1. 功能分区的基本框架

• 功率级：靠近板边连接器，回路面积尽量小。开关电源的高频开关动作产生丰富谐波，功率部分的布局应使高di/dt回路面积最小化。
• 模拟信号级：远离数字电路和开关电源，必要时用独立的地平面区域隔离。
• 数字控制级：集中放置，避免高速信号线跨越多个功能区域。
• 通信接口级：I/O接口集中放置在板边，方便滤波和接地。接口保护器件的顺序一般为：ESD（TVS管）→隔离变压器→共模电感→电容→电阻。

2. 去耦电容：位置比容值更重要

去耦电容应尽量靠近IC电源引脚放置，走线长度控制在5mm以内，过孔紧邻焊盘。某ARM处理器模块在优化去耦电容布局后，将0.1μF电容的安装电感从2.5nH降至0.8nH，有效去耦频率上限从约60MHz提升至约200MHz，处理器时钟谐波的辐射发射下降6dB。

大容量电解电容（10至100μF）提供低频储能，陶瓷电容（0.1μF、0.01μF）提供高频去耦，两种电容并联使用覆盖宽频段。

3. 晶振和时钟电路：最强辐射源必须重点对待

晶振及其走线应远离I/O连接器和敏感信号线，走线下方的地平面保持完整，不走其他信号线。晶振的负载电容接地端应直接连接至地平面，不要通过长走线接远端地。某MCU系统在30MHz晶振走线下方增加了局部地平面覆铜，并通过多个过孔连接至主地平面，晶振谐波的辐射发射下降8至12dB。

制造端的呼应： 对于具身机器人这类包含多个高频组件的产品，EMC设计的容错空间极小。猎板为机器人客户提供的6层HDI板方案中，支持3mil线宽与±10%阻抗控制，可有效保障关键信号层与地平面之间的介质厚度一致性。

三、布线规则：最后一道防线

布局和叠层决定了EMC的“上限”，布线则是决定实际表现的最后一道防线。

1. 关键信号的内层布线策略

高速信号线（时钟、数据总线、开关信号）应尽量走内层，以地层和电源层作为电磁屏蔽。关键布线层（时钟线、总线、接口信号线、射频线、复位信号线等）应与完整地平面相邻，优选两地平面之间的带状线结构。带状线结构相比表层的微带线，其电磁场被完整包围在介质中，辐射和抗干扰能力都有显著优势。

2. 3W原则与时钟线包地

3W原则是指多个高速信号线长距离走线时，线间距应保持在线宽的3倍以上。适用于时钟线、差分线、视频/音频信号线、复位信号线及其他系统关键电路。在实际设计中因走线过密无法全部满足时，应优先对敏感信号（时钟、复位）采用3W处理。

时钟信号建议采用包地处理，两侧加地线并每隔约200mil打一个地过孔连接到地层。当时钟信号换层且回流参考平面也改变时，应在换层过孔旁放置接地过孔，为回流电流提供就近的换层路径。

3. 20H原则与电源平面内缩

电源平面应相对于其相邻地平面内缩，建议内缩量为介质厚度的5H至20H。这一内缩可以有效抑制电源平面与地平面之间的“边缘辐射”效应。电源层与地层之间的介质越薄，平面电容越大，高频去耦效果越好。

4. 差分信号对的处理

差分信号对的两条线应等长、等距、同层走线，长度偏差控制在5mil以内。某工业以太网PHY芯片的MDI接口走线优化中，将差分对间距从8mil调整至5mil（100Ω差分阻抗匹配），同时远离开关电源电感，辐射发射在125MHz频点下降10dB。

5. 过孔的处理

BGA区域的过孔若采用盖油工艺，容易出现焊接短路的风险，建议改成过孔塞油或者默认塞油。过孔塞油的标准以对光照孔不透白光为准，板内孔≥0.45mm时默认塞油会不饱满，行业中塞孔多数以0.45mm孔为标准。

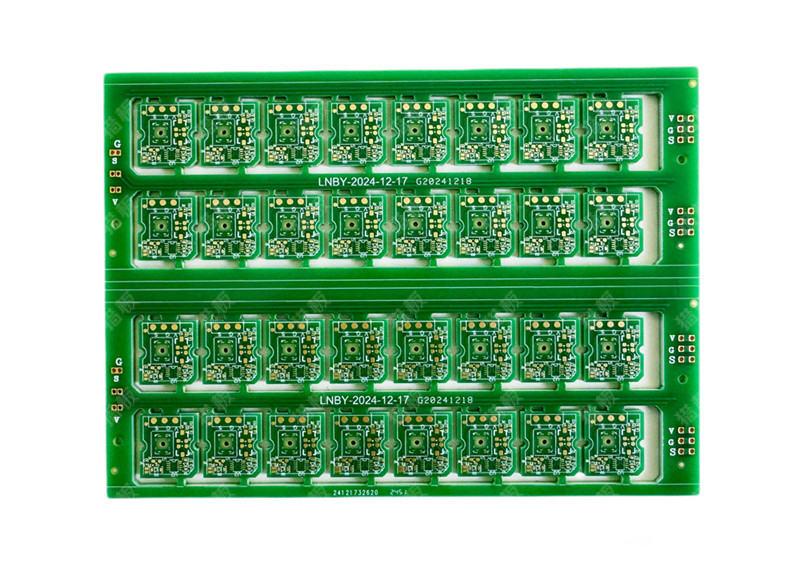

制造端的呼应： 猎板的阻焊塞孔孔径规格为≤0.45mm，板内孔大于0.45mm时默认塞油会不饱满，如需更饱满的塞孔效果可采用真空树脂塞孔工艺。猎板的真空树脂塞孔在专用设备中先对整板面抽真空，再用机械刮刀将树脂油墨贯穿整个孔内，以陶瓷磨板工艺磨平，可完全规避塞孔气泡和缝隙问题。

四、常见问题解答

Q1：4层板做EMC设计，叠层怎么安排最合理？

4层板推荐“顶层信号 — 内层地 — 内层电源 — 底层信号”结构。顶层信号紧邻地平面形成微带线，底层信号同样有参考平面。如果底层信号较少，也可以将底层作为第二信号层，但要注意信号层不与另一信号层直接相邻。

Q2：孔铜厚度对EMC有影响吗？

有。孔铜厚度不足会导致过孔电阻增大，在大电流或高频信号通过时产生额外的电压降和热效应，影响信号完整性和电源稳定性。猎板常规孔铜平均值为18μm以上，可提供18μm、20μm、25μm、30μm、35μm多个等级选择。对于汽车电子、工控等对导通稳定性要求更高的应用，推荐选用≥20μm的孔铜。

Q3：阻抗控制到底重不重要？

非常重要，而且“免费阻抗计算”和“实测阻抗控制”之间有本质区别。部分同行宣称“阻抗不收费”，但这通常只限于按工厂默认叠层做理论计算，并不拼阻抗条、不进行实际测试。而猎板的阻抗控制经过理论计算后还需要拼阻抗条，用专业阻抗测试仪进行实测验证，并出具阻抗报告。测试范围满足单端特性10-150Ω、差分20-200Ω，测量精度误差为±1%。

Q4：BGA焊盘太小，飞针测不到怎么办？

当设计的BGA焊盘小于0.25mm时，焊盘由于太小无法进行飞针测试，需要接受线路网络无法保障的风险。这种情况下建议选用测试架进行测试，猎板可提供定制测试架测试服务。

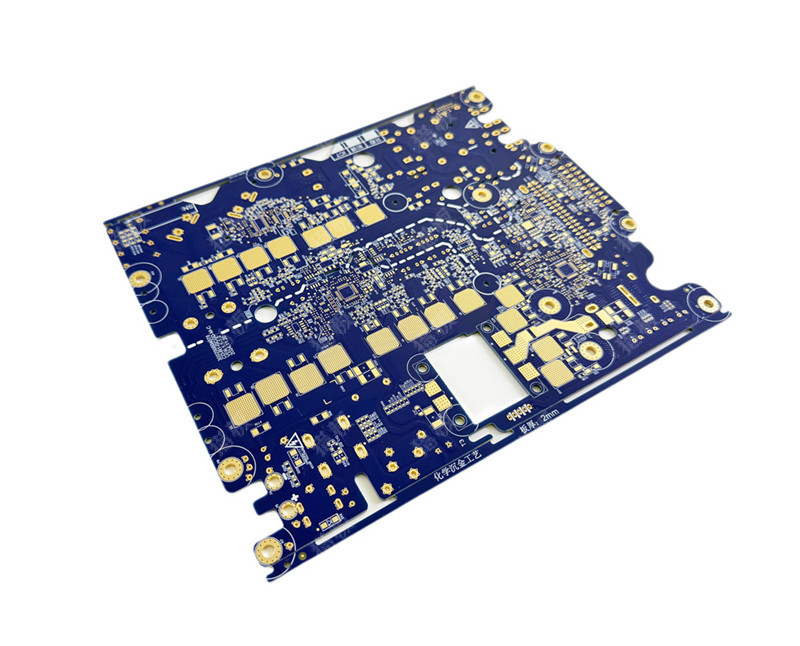

Q5：我的产品用于新能源汽车/储能，EMC要求很严，选板厂要注意什么？

核心看三点：孔铜的一致性、阻抗的实测能力、出货检测标准。猎板在出货标准上，对于建滔/生益板材的孔铜要求为平均20-25μm，镀铜延展性≥20%，翘曲度≤0.5%，表面成品铜厚1oz≥35μm、2oz≥70μm、3oz≥105μm。通断测试方面，可提供定制测试架测试、100%飞针全测以及四线低阻飞测（Ⅲ级验收标准可选）。

Q6：四线低阻测试和普通飞针测试有什么区别？

飞针二线测试精度为Ω级，以低成本实现整板通断初筛，适合非关键线路的快速定性判断，但对微小缺陷（如高阻、孔铜异物、似断非断）存在检测盲区。四线测试精度达0.1μΩ至0.1mΩ，通过独立电压回路消除干扰，实现微欧级电阻的精准测量，尤其擅长检测似断非断线路的高阻异常、孔铜异物导致的阻值波动。对于汽车电子、医疗设备等高可靠性产品，四线低阻测试是必要环节。

Q7：产品有高温高湿使用环境，板材怎么选？

板材的Tg值决定了印制板的耐热性、耐潮湿性、耐化学性和稳定性。Tg值越高，可靠性越高。猎板可提供建滔KB6164（TG140）、KB6165F（TG150）、KB6167F（TG170）、生益S1000-2M（TG170）、S1000H（TG150）等多款板材，以及无卤素板材和Rogers/台耀高频高速板材。

总结

EMC不是测试出来的，是设计出来的。分层决定信号回流路径的质量，布局决定干扰源与敏感电路的空间关系，布线决定最后的细节把控。而在这三层设计意图落地为实物板的过程中，板厂的制程能力——从层压精度到孔铜均匀性，从阻抗实测到四线低阻检测——是设计能否如期兑现的底层保障。

猎板在汽车电子、工业控制、电力储能、具身机器人等领域积累了丰富的制造经验，已通过ISO9001、IATF16949质量管理体系认证以及ROHS、REACH、UL等产品认证。从样品到中小批量再到大批量，具备综合智造能力，能够为高可靠性产品提供从叠层设计到出厂检测的全链路支持。

如果你正在做EMC敏感型产品的PCB设计，建议在叠层阶段就与工厂确认介质厚度公差和压合结构可行性，在布线完成后确认阻抗测试方案，在交付前明确验收标准和出货报告内容。这些前期沟通的成本，远低于EMC整改和批量返工的代价。
