高速PCB设计有一个极其隐蔽的分水岭：当信号上升时间足够快、波长与走线长度相当时，走线不再是简单的“导线”，而是传输线。在这个分水岭以下，布线只是“拉通就行”；跨过去之后，每一条线都在考验设计者对电磁场本质的理解。

很多工程师在原理图阶段反复推敲、在仿真软件里把眼图调到完美，板子回来一测，功能却跑不起来——误码、抖动、EMC不过，排查几天找不到原因。问题往往不在芯片、不在软件，而藏在布线中那几个“看似无害”的细节里。

这篇文章从信号完整性（SI）和电源完整性（PI）的底层逻辑出发，梳理高速PCB布线中最容易被忽略的6条禁忌。每一条都结合行业标准和实际工程场景，并给出可落地的处理建议。

禁忌一：高速信号跨越参考平面分割——比阻抗偏差更致命的隐患

为什么这是“头号禁忌”？

这是高速布线中最容易翻车、也最容易被忽视的问题。很多工程师把大量精力花在阻抗计算上，却忽略了参考平面的完整性。

当高速信号跨越电源分割或地分割区域时，信号的回流电流被迫绕行。回流路径一旦被拉长，回路面积迅速扩大，带来的直接后果是：阻抗不连续、串扰显著增加、EMI辐射飙升。更隐蔽的是，这种影响在静态测试中往往被“平均掉”，只有在连续数据流或高速切换时才暴露出来——表现为眼图收缩、抖动增大、误码率对温度高度敏感。

核心数据

每条高速走线下方应保持连续的地参考平面，不得出现槽或分割。相邻差分对之间保持至少3倍走线宽度的边对边间距，可将串扰降低到约5%以下。

猎板的处理方式

猎板在DFM阶段会对关键高速通道的参考平面完整性进行专项校验。对于必须跨分割的场景，建议在跨越位置附近提供合理的回流桥接路径，例如合适位置的去耦电容或地连接结构。如果工程师提交的设计中存在明显的跨分割风险，猎板FAE团队会在2小时内输出DFM分析报告，标注风险点位并给出修改建议。

禁忌二：过孔处理不当——信号换层时忘了给回流“留路”

过孔不是“理想导体”

在高速系统中，每一个过孔本质上同时引入寄生电感、寄生电容和阻抗不连续点。当信号上升沿进入百皮秒级，过孔的几何尺寸已经与电磁波长处于同一量级，其寄生效应开始显著影响信号传播。

更致命的往往不是过孔本身的阻抗问题，而是信号换层时回流电流的“无路可走”。当信号通过过孔换层时，如果参考平面发生变化、附近缺乏伴随地过孔，回流电流被迫绕行到更远的地过孔。这种“绕路”会瞬间放大回路面积，引入额外电感，显著增加辐射与串扰风险。一条高速链路经历多次换层时，这种代价被反复累积，即使单点影响极小，系统级影响也会逐渐放大。

工程建议

• 每个高速信号过孔0.5mm范围内放置至少2个地过孔
• 差分线换层时，P/N两侧都要打地孔，形成对称回流结构，保证阻抗一致、抗干扰更强
• 减少不必要的换层次数，关键链路设置过孔数量上限
• 过孔不要扎堆密集排列，否则会割裂参考平面的铜皮，导致信号路径被迫绕远、传输延时增加

猎板的处理方式

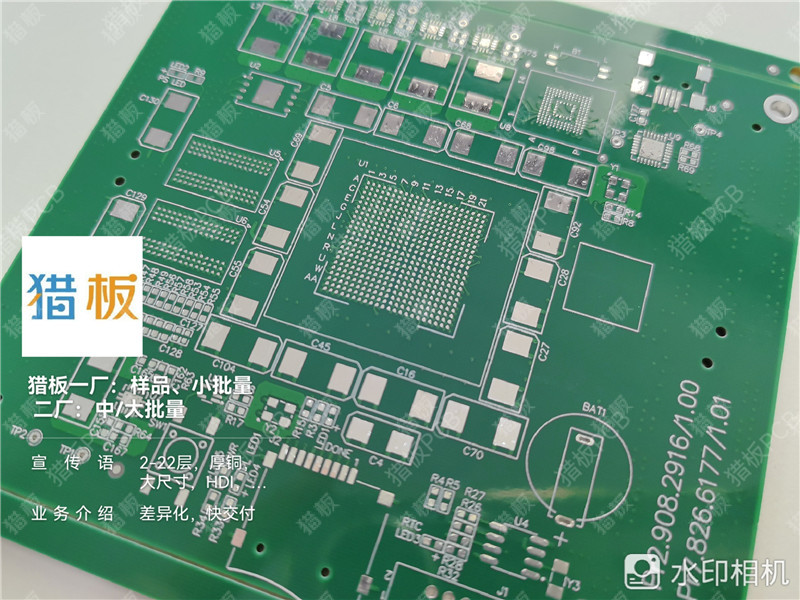

猎板的验孔机采用CIS光学读取，可测孔径范围0.10mm以上，检测精度可达±15μm，最大纵横比完美实现10:1。在HDI领域，猎板支持机械盲孔最小0.15mm、激光盲孔最小0.075mm，激光填孔电镀深度范围0.05mm-0.15mm，深度公差控制在±15%以内，从根本上减少通孔残桩带来的寄生效应。

猎板HDI默认方式：若全部为机械盲埋孔，通孔及盲埋孔孔铜默认18um；若有激光盲埋孔，因采用脉冲电镀填孔方式，所有通孔孔铜默认为13um，如需机械埋孔或通孔孔铜大于18um需单独说明。

禁忌三：差分对处理粗糙——等长、等宽、等间距缺一不可

差分走线的核心逻辑

差分信号对共模干扰具有天然的免疫力，但这个优势的前提是两条线的电学特性高度对称。一旦对称性被破坏，差分信号就会产生共模分量，抗干扰能力断崖式下降。

差分走线必须是等长、等宽、紧密靠近、且在同一层面的两根线。实际布线中，由于管脚分布、过孔、走线空间等因素，往往无法同时满足全部要求。这时候，等距比等长更关键——线长不匹配影响的是时序偏斜，线距不匹配直接破坏差分阻抗的一致性。

对于差分信号的CLOCK等要求等长的匹配要求通常是±10mils之内，D+和D−必须保持相同的电气长度。

绝对不要做的事

• 在差分对区域内布置过孔或不相关元器件——会导致阻抗不连续并引入EMC问题
• 差分对之间间距过小——建议保持至少3倍对宽的间距
• 跨层传输时忽视内外层介电常数差异——需要补偿因Dk变化引起的特性阻抗变化

猎板的处理方式

猎板的阻抗测试仪（维创兴品牌）同时参照IPC-TM-650标准和Intel TDR测试方法，测试范围覆盖单端10-150ohm、差分20-200ohm，测量精度误差±1%，最小精确值0.01ohm。对于汽车电子和具身机器人等对差分信号完整性要求极高的领域，猎板建议选择四线低阻飞测进行功能性验证。猎板配置的大族自动四线低阻测试机，从行业惯用的二线导通测试升级为四线低阻测试，可有效拦截孔铜偏薄、线路缺损、局部铜厚不均等隐患。

禁忌四：直角和锐角走线——不只是“不好看”的问题

锐角是绝对禁区

从PCB制造角度看，锐角走线会在蚀刻环节造成“酸角”问题——在导线相交形成锐角处，蚀刻液容易在此处聚集，导致线路过度腐蚀，带来线路虚断的风险。

从信号完整性角度看，90°拐角处线宽约为正常线宽的1.414倍，阻抗突变引起信号反射。同时，直角尖端产生的EMI也不容忽视，尖端容易发射或接收电磁波。

正确处理方式

• 锐角走线：绝对避免
• 90°直角：尽量避免，用135°钝角或圆弧替代
• 圆弧走线：信号质量最优，但对布线密度有一定影响

需要特别注意的是，如果板厂工程人员检测到酸角，他们会自行贴一块铜进行修复，但这种修复是否带来进一步的信号完整性问题，板厂工程人员并不清楚——所以最稳妥的做法是Layout阶段就从源头避免。

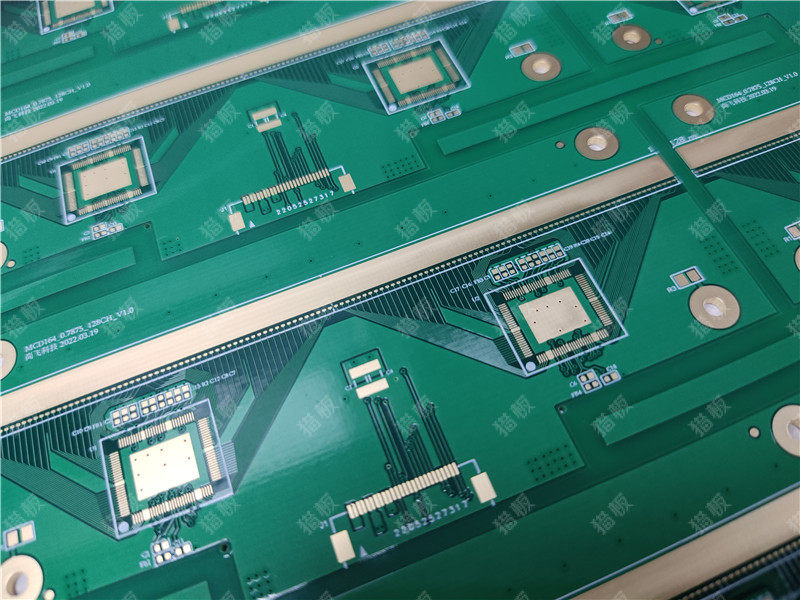

猎板的处理方式

猎板采用众和兴DES超厚铜真空精密蚀刻连线，整合显影、真空蚀刻、退膜清洁三段工序，采用喷淋式+真空蚀刻工艺，真空处理可吸附板面残留的已反应药水，优先避免药水反应时的“沙滩效应”，有效保障线路精度，避免线宽线距异常及阻抗、信号干扰。这一工艺对高速信号走线的线宽一致性控制尤为关键。

禁忌五：厚铜板的层间耐压设计被忽略

厚铜场景下的特殊风险

新能源充电桩、储能变流器、汽车BMS主控板等应用场景中，电流动辄几十安甚至上百安，厚铜设计几乎是必选项。但厚铜板的层间耐压设计是一个容易被忽略的问题。

根据IPC-2221标准，相邻导体层间的绝缘耐压可以用经验公式估算：V = K × D，其中D为介质层厚度，K为材料系数，常规FR-4取1500V/mm。1mil（约0.025mm）的FR-4介质厚度理论上可以提供约37.5V的耐压——但这只是理论值，实际设计中需要留足安全余量。

更危险的是，部分厂家为降低成本，在厚铜板中采用单PP（半固化片）结构。单PP由于介质层过薄，在大电流工况下容易发生内层击穿，造成PCB短路。

猎板的处理方式

猎板在厚铜领域已稳定实现15oz（约525μm）量产。对于内层2oz及以上的厚铜板，猎板明确建议采用双PP或多PP结构，以提升厚铜板的耐电性与抗高压击穿能力。

在孔铜分级方面，猎板提供18μm、20μm、25μm、30μm、35μm多个等级可选，其中建滔/生益板材的III级验收标准孔铜平均厚度为25μm，镀铜延展性≥20%。对于新能源汽车BMS、储能PCS等大电流高可靠场景，猎板推荐选用≥20μm孔铜，多层板领域推荐使用20μm孔铜，在设备通电中稳定性和电滤消耗均表现更佳。

值得特别指出的是，猎板的电镀工艺采用微晶磷铜球，不同于传统工厂使用的二次回收铜角或铜块，其完成的镀铜密度、验证性、有机杂质控制均较优级。配合台湾竞铭全自动垂直电镀线，镀铜均匀性≥97%，深孔能力13:1，工艺板厚与孔纵横比可达13:1。

禁忌六：阻抗控制只算不测——“纸面上的完美”毫无意义

仿真算得再好，没测过就是赌

这是最容易被工程师忽略、也最让采购困惑的一条。很多板厂在报价单上标注“支持阻抗控制”，但实际上仅做了前端理论计算，并不拼阻抗条，也不进行实际测试。这样的产品，信号存在一定的风险隐患——设计值和实际值之间可能差出10%以上，在眼图上表现为裕量被吃光。

行业标准IPC-2141A明确要求，受控阻抗是指在互连线的特性阻抗中保持一定的公差，阻抗公差标准通常为±10%，高速串行链路（PCIe Gen 5+、56G PAM4等）可能需要±7%甚至更严格的公差。

猎板的处理方式

猎板的阻抗控制经过完整闭环：理论值计算→拼阻抗条→用阻抗测试仪进行实际测试→出具测试报告。这意味着每一块猎板交付的产品，都有实测数据支撑，不是“算完就交差”。

猎板的阻抗测试仪测量精度误差为±1%，最小精确值0.01ohm，充分满足阻抗产品在制在制品及成品段的阻抗品质监控。对于汽车电子毫米波雷达等对阻抗要求极为苛刻的场景，猎板可将阻抗公差控制在±5%以内。在某车载77GHz毫米波雷达项目中，猎板通过真空树脂塞孔工艺确保高温高湿环境（85℃/85%RH）下的阻抗漂移率低于2%。

这也是为什么猎板在汽车电子、工业控制、电力电源、储能新能源和具身机器人等领域能够持续服务的原因——这些领域的客户对“实测数据”的要求远高于消费电子。

常见问题

Q1：我的板子上高速信号不多，也需要严格遵守这些禁忌吗？

需要区分信号速率。当信号基频低于100MHz、上升沿大于1ns时，过孔寄生效应和直角走线的影响相对较小。但跨分割和回流路径不完整的问题在任何速率下都会影响EMC性能。建议凡是涉及时钟信号、通信接口（USB/HDMI/以太网等）的走线，都按高速信号规则处理。

Q2：板厚和孔径的比值有上限吗？太厚的板子打小孔靠谱吗？

板厚孔径比（纵横比）是钻孔和电镀的核心工艺门槛。行业常规能力为1:6或1:5，工艺能力强的企业可做到1:8。猎板的深孔能力可达13:1（配合竞铭全自动垂直沉铜线和电镀线），平台公布制程能力显示沉铜板电的孔电镀纵横比常规为10:1，可另行定制小于等于20:1。但板越厚、孔越小，钻孔和电镀的难度越大，建议在设计阶段与工厂工程团队确认。

Q3：过孔盖油、塞油、树脂塞孔怎么选？

过孔盖油在孔口位置会有部分油墨自然流入孔内而呈现孔口发红现象（假性露铜），行业中属正常现象。过孔塞油的标准是以对光照孔不透白光为准，板内孔≥0.45mm时默认塞油会不饱满，大于0.45mm的孔多数会出现藏锡珠和孔口发红问题。树脂塞孔则塞孔饱满、无空泡、不透光，猎板采用真空树脂塞孔工艺，先对整板面完成抽真空后用机械刮刀将树脂油墨贯穿整个孔内并冒出，再以陶瓷磨板工艺将冒出树脂油墨磨平，完全规避塞孔气泡和缝隙问题。对于BGA区域，建议改成过孔塞油或树脂塞孔，过孔盖油容易出现焊接短路的风险。

Q4：为什么有些板厂阻抗控制不收费，猎板却要收费？

核心差异在于是否进行实际测试。部分板厂按默认叠层做阻抗控制，只做理论计算，不拼阻抗条、不测试，这样产品信号存在一定风险隐患。猎板的阻抗控制则包含：理论值计算、拼阻抗条、用阻抗测试仪实测验证、出具阻抗报告。选阻抗报告还会出具一份完整的测试报告。这相当于为每一块板的高速信号买了一份“实测保险”。

总结

高速PCB布线的本质，不是把线“拉通”，而是让信号在从驱动端到接收端的完整路径上，始终维持可控的电磁环境。上面梳理的6条禁忌，说到底都是围绕一个核心问题：信号和回流能否形成一条完整、连续、低阻抗的回路。

跨分割断了回流的“路”，过孔不当堵了回流的“道”，差分不对称破坏了共模抑制的基础，直角走线制造了不必要的反射源，厚铜单PP埋下了击穿隐患，只算不测则让所有努力止步于纸面。

猎板在汽车电子、工业控制、电力电源、储能新能源和具身机器人这五个领域的制造实践中，始终把“回流路径完整性”和“实测验证”放在与阻抗计算同等重要的位置。从微晶磷铜球电镀、真空树脂塞孔到四线低阻测试，每一项工艺能力最终服务于同一个目标：让客户拿到板子之后，不需要为信号完整性担惊受怕。
