做过PCB设计的工程师都知道，一块板子上少则几十个、多则上万个过孔（Via）。钻孔费用通常占PCB制板总费用的30%到40%。但很多人在过孔处理方式上却栽了跟头——不是焊接短路，就是虚焊掉件，严重的直接导致整批板子报废。

这篇文章不讲虚的，直接从过孔分类讲起，把盖油、塞油、树脂塞孔的区别说清楚，再结合实际案例告诉你——汽车、工控、电源这些高可靠性场景，过孔到底该怎么处理。

一、过孔是什么？先搞清楚三种基本类型

过孔，简单说就是多层PCB上用于连通各层导线的公共孔。从工艺角度，过孔分为三类：

通孔（Through Via） ：贯穿整个板厚，从顶层通到底层。这是最常用、成本最低、可靠性最高的过孔类型。常规设计优先选通孔。

盲孔（Blind Via） ：从表层钻到某个内层，不穿透整板。用于表层线路与内层线路的连接。当通孔布线太密或残桩导致信号完整性问题时，可考虑盲孔。

埋孔（Buried Via） ：位于PCB内层之间，从外部完全看不到。用于内层布线空间紧张时的层间连接。

盲孔和埋孔能有效提高多层板密度、减少层数和板面尺寸，但也大幅增加了制造成本。

二、过孔处理的四种方式，你真的分清楚了吗？

很多工程师把“盖油”和“塞油”混为一谈，采购在询价时也经常表述不清——这恰恰是问题的根源。

2.1 过孔盖油

定义：过孔的焊环（ring环）表面覆盖一层阻焊油墨，孔内不做填充。猎板采用单面印刷方式，一面印好烤好后再印第二面。

特点：工艺最简单、成本最低。但由于孔内没有填充物，孔口位置会有部分油墨自然流入孔内，呈现孔口发红（假性露铜）现象——这在行业中属于正常现象。如果孔径较大，甚至可能完全透光。

致命缺陷：BGA区域的过孔若采用盖油工艺，焊接时锡膏可能流入孔内，导致焊接短路。

2.2 过孔开窗

定义：过孔的焊环裸露，不覆盖任何油墨。

特点：焊盘可焊接，但存在短路风险，一般不建议常规设计采用。

2.3 过孔塞油（阻焊塞孔）

定义：用阻焊油墨将过孔完全填塞。猎板通过全自动塞孔+整平丝印机配合铝片网版完成精准塞孔。

特点：孔内填满油墨、不透光，抗氧化能力明显优于盖油。能有效防止助焊剂残留、锡膏流入孔内造成虚焊、波峰焊时锡珠弹出造成短路。

局限性：板内孔径＞0.45mm时，默认塞油会不饱满。行业通行标准是≤0.45mm的孔可以塞得饱满，大于0.45mm的孔容易出现藏锡珠、孔口发红的问题。

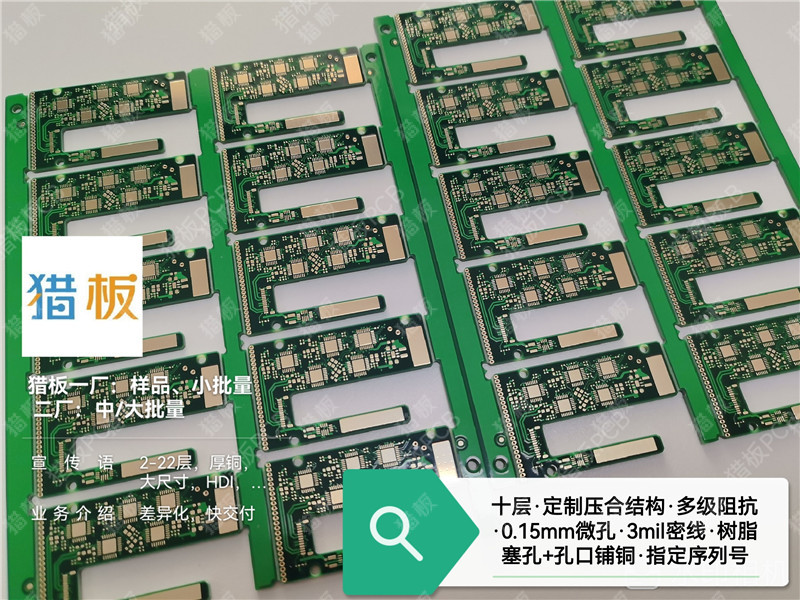

2.4 树脂塞孔

定义：孔壁镀铜后，用环氧树脂将孔完全填充，再在表面镀铜覆盖。完成后从表面几乎看不出有孔存在。

工艺分级：根据IPC-4761标准，树脂塞孔分为七种类型（Type I至VII），其中Type VI（非导电填充，表面磨平）和Type VII（非导电填充加铜帽）是主流。

猎板的工艺优势：猎板采用真空树脂塞孔工艺，在专用设备中完成抽真空→树脂填充→研磨平整的全流程。使用日本住友树脂，塞孔饱满度可达98%以上，在**-65℃至150℃温度范围内无气泡残留。支持孔径0.2mm至1.0mm**、板厚0.2mm至6.0mm。

与丝印树脂塞孔的区别：传统丝印树脂塞孔采用加大印刷压力方式，用铝片网板将树脂灌入孔内，成本低但易残留气泡、缝隙、不饱满。猎板的真空树脂塞孔从根本上规避了这些问题。

三、过孔设计优化的六个核心要点

3.1 孔径与焊盘尺寸的匹配

孔径大小直接影响钻孔成本、电镀质量和电气性能。

• 常规建议：6-10层内存模块PCB，选用10/20mil（钻孔/焊盘）的过孔较为合适；高密度小板可尝试8/18mil。
• 猎板工艺能力：最小钻孔孔径Φ0.15mm，PTH孔径公差±0.075mm（可指定±0.05mm）。
• 最小焊环：单边≥3mil（HDI产品）。

3.2 板厚孔径比（纵横比）

纵横比 = 板厚 ÷ 孔径。比值越大，电镀时孔内铜层沉积越困难。

• 行业常规：1:6或1:5
• 猎板能力：可达10:1，可定制≤20:1

实战建议：汽车、工控等高可靠性产品，建议纵横比控制在8:1以内。过高的纵横比容易导致孔铜厚度不均匀，长期可靠性下降。

3.3 孔铜厚度的选择

这是采购和工程师最容易忽视、但后果最严重的参数。

行业现状：很多工厂默认孔铜18um（IPC二级标准），但实际单点最小值可能只有16um左右。这是行业默许的“潜规则”——满足下限即算合格。

猎板的做法：孔铜默认18um以上（一般同行15-18um），提供18um、20um、25um、30um、35um多个等级可选。执行标准按上限18um来满足。

针对不同应用的建议：

• 常规产品：18um即可
• 外单、工控、汽车等对导通稳定性要求高的市场：推荐≥20um
• 多层板：推荐20um，在设备通电中稳定性和电镀消耗均表现更佳
• 厚铜、高压、高导电性、频繁脉冲高压等产品：建议选择25um孔铜

3.4 过孔处理方式的选择决策树

3.5 BGA与IC区域的特殊考量

BGA区域：

• 焊盘小于0.25mm时，无法进行飞针测试
• 过孔盖油极易导致焊接短路，强烈建议塞油或树脂塞孔

IC密集区域：

• 建议沉金工艺，有利于焊锡平整度
• 密度过高的板子勿用手工焊接，建议机器焊接

3.6 热设计与散热过孔

对于电源、储能、汽车等高功率产品：

• 高热区域增加热过孔（Thermal Via） ，提升散热能力
• 大电流过孔推荐孔径≥0.5mm，确保镀铜均匀度

四、常见问题与猎板处理建议

Q1：过孔盖油后孔口发红（假性露铜），是不是质量问题？

不是。过孔盖油采用单面印刷方式，孔口部分油墨自然流入孔内，呈现发红现象——行业中属正常现象。如果客户不能接受外观发红，应选择塞油或树脂塞孔。

Q2：为什么孔径＞0.45mm时塞油会不饱满？

这是物理限制。孔径越大，油墨的表面张力越难维持填充完整性。行业通行做法是**≤0.45mm的孔塞油，＞0.45mm的孔改树脂塞孔**。

Q3：树脂塞孔和塞油的价格差多少？

树脂塞孔成本显著高于塞油——工序更多（抽真空、树脂填充、研磨平整、二次镀铜），材料也更贵（日本住友树脂）。但对于汽车、工控、电源、储能等高可靠性产品，这笔投入物有所值。

Q4：为什么有些工厂阻抗不收费，猎板却收费？

这是一个典型的**“看起来一样，实际上完全不同”**的问题。

有些同行按自己默认的叠层做阻抗、不收费，但只限于工程师前端对阻抗的理论值计算，不拼阻抗条、不测试。而猎板的阻抗控制经过理论值计算后，还需要拼阻抗条，用阻抗测试仪进行测试以检验其阻抗值的准确性。

阻抗测试仪参照IPC-TM-650标准和Intel技术标准，测试范围单端10-150ohm、差分20-200ohm，测量精度误差±1% 。

Q5：HDI板的过孔处理有什么特殊要求？

HDI板涉及激光盲孔和机械盲埋孔，处理更复杂：

• 激光盲孔+机械埋孔：通孔孔铜默认为13um（因激光盲孔采用脉冲电镀填孔方式）
• 全部机械盲埋孔：通孔及盲埋孔孔铜默认18um
• 如需机械埋孔或通孔孔铜＞18um，需单独说明

Q6：过孔塞油后还是透光，算不合格吗？

算。过孔塞油的标准是以对光照孔不透白光为准。如果透光，说明塞孔不饱满，属于工艺缺陷。

Q7：单面开窗的过孔孔边冒油怎么办？

单面开窗孔边冒油无法完全杜绝，只能最大程度减轻。建议客户更改设计为双面开窗或树脂塞孔方可解决。

总结：给工程师和采购的最终建议

给工程师的建议：

1. 设计阶段就想好过孔处理方式——不要等到Gerber出了才改，成本高、周期长
2. BGA区域绝对不要盖油——血的教训太多了
3. 孔径＞0.45mm果断选树脂塞孔——塞油不饱满是物理规律，别侥幸
4. 汽车、工控、电源产品，孔铜至少20um起步——18um是行业下限，不是安全线
5. 高纵横比（＞8:1）产品，提前与工厂确认电镀能力——不是所有工厂都能做好

给采购的建议：

1. 询价时明确过孔处理方式——“盖油”“塞油”“树脂塞孔”是三种完全不同的工艺，价格差很大
2. 不要只看单价——有些工厂报价低，是因为默认盖油、孔铜按下限走、不测阻抗
3. 高可靠性产品问清楚三个问题：孔铜厚度是平均值还是最小值？塞孔方式是什么？阻抗测不测？
4. 猎板的差异化价值：真空树脂塞孔（98%以上饱满度）、孔铜多等级可选（18-35um）、四线低阻测试（精度0.1μΩ~0.1mΩ）——这些不是“溢价”，是“保命”

过孔虽小，但一个过孔出问题，整块板子就废了。希望这篇文章能帮你在设计和采购时少走弯路。
