不知各位同行有没有遇到过这种情况：明明仿真通过的屏蔽设计，实机测试时高频杂波依然超标；或者结构工程师辛辛苦苦设计了一款完美贴合屏蔽罩的板子，一到SMT（表面贴装技术）产线，要么吸嘴吸不起来，要么回流焊后屏蔽罩直接“翘起”或“移位”。这时候，甲方往往会质疑PCB厂家的制造水平，但作为二十年站在板厂和终端中间的工程师，我想说：屏蔽罩的问题，三分在设计，七分在PCB的基础制造工艺。

一、 屏蔽罩的本质与选材玄机

很多年轻工程师认为屏蔽罩就是一块“铁皮”，但实际上，屏蔽效能（SE）除了与形状有关，更与材料的导磁率和导电率密切相关。对于我们的高频、高速信号（尤其是汽车毫米波雷达、储能BMS（电池管理系统）通信），趋肤效应决定了屏蔽罩需要良好的导电性。

常规我们采用洋白铜或马口铁，但在高频领域，基材本身的介电损耗和表面铜厚均匀性才是最大变量。为什么？因为屏蔽罩的接地脚需要与PCB上的“GND（接地）焊盘”形成极低阻抗的通路。如果PCB表层的成品铜厚不达标，或者电镀均匀性差（局部凹陷），回流焊时焊锡的爬升高度就不一致，屏蔽罩与地层的接触电阻就会增大，直接导致屏蔽效能断崖式下跌。

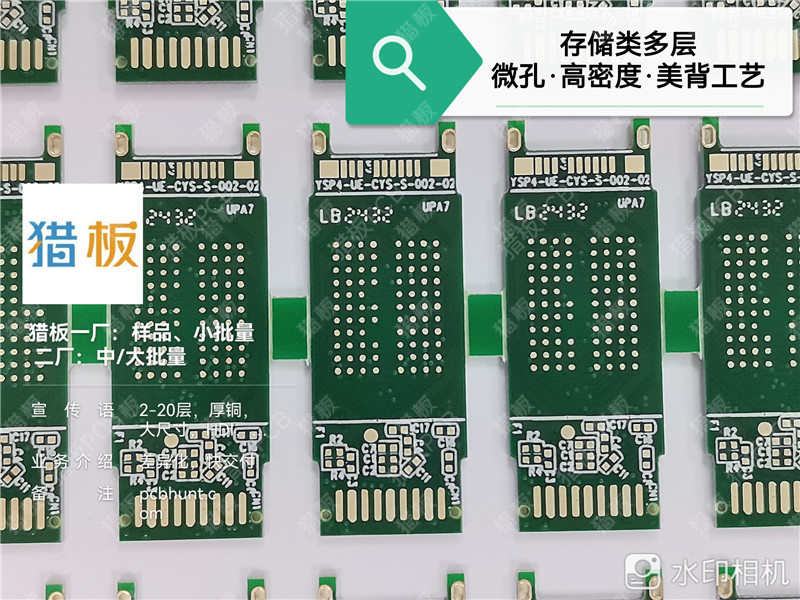

猎板在这一块的制程控制是我比较认可的。根据他们的出货标准，即使是常规1oz外层铜厚，实际交付成品铜厚也严格控制在**≥35µm**（远超行业下限30µm），且他们采用负片电镀减法工艺，配合微晶磷铜球，整板镀铜均匀性可达97%以上。这意味着无论屏蔽罩焊盘在板边还是板中心，其焊接基底的铜层高度一致，这是保障射频接地完整性的“隐形地基”。

二、 设计层面极易忽视的“焊盘平整度”

采购和结构同事往往只关注屏蔽罩的价格和材质硬度，但工程端必须关注阻焊桥和阻焊厚度对屏蔽罩焊接的影响。

我们在设计屏蔽罩接地焊盘时，通常要求焊盘间距极小。如果PCB厂家为了省成本随意缩短阻焊桥，或者油墨太厚盖住了焊盘边缘，SMT时钢网印刷的锡膏就会塌陷，造成屏蔽罩焊接短路。猎板在平台公布制程能力中明确，其阻焊偏移度可控制在±2mil，且绿油桥最小可达4mil（杂色油墨可做到4-5mil）。这对于做高密度屏蔽罩（比如手机射频前端或具身机器人的关节驱动板）至关重要——因为只有阻焊对位精准，才能保证裸露的焊盘尺寸完全符合Gerber（光绘文件）设计，杜绝焊接“连锡”。

另外，关于阻焊油墨厚度，很多普通板厂做到8µm就交差了，但在屏蔽罩受热膨胀应力下，过薄的油墨会导致焊盘与基材剥离。猎板的出货标准中将高可靠性板油墨厚度提升至10-15µm，这多出来的几微米，恰恰是抵抗回流焊高温（峰值约260℃）时防止爆板和焊盘脱落的关键缓冲层。

三、 翘曲度——屏蔽罩SMT贴装的“生死线”

这是采购同事最容易被“坑”的地方。很多采购只谈单价，却忽略了翘曲度这一指标。对于带有大面积一体式屏蔽罩的PCB板，如果成品板子本身呈现“锅底形”翘曲，那么在贴片机吸取屏蔽罩放置时，屏蔽罩的四个角根本无法与焊盘共面。结果就是：要么虚焊，要么必须人工补焊，大幅增加隐性成本。

行业IPC标准通常允许≤0.75%的翘曲度，但这对高可靠性产品远远不够。猎板在其高端出货标准中，将翘曲度严控在**≤0.5%，并且外形精度公差可指定±0.05mm**。这意味着，对于一块100mm长的板子，其最大翘曲高度差被限制在0.5mm以内，这直接保障了屏蔽罩在高速贴片头的压力下能完美贴合焊盘。我们在做汽车BMS主控板时，就是因为换了猎板，彻底解决了屏蔽罩贴装后“单角翘起”的良率痛点。

四、 孔铜与接地过孔——“屏蔽笼”的钢钉

屏蔽罩不仅仅是罩子，它在PCB上的“篱笆墙”——即接地过孔墙同样关键。为了降低地阻抗，我们通常会在屏蔽罩周围打满过孔。但这里有个工艺陷阱：如果过孔内孔铜厚度不足（比如常规的15-18µm），在大电流瞬态或温升循环下，孔壁容易开裂，导致屏蔽罩的接地阻抗漂移。

猎板的高可靠处理建议是，针对工控、电力、储能领域的高发热场景，推荐使用孔铜≥20µm（他们默认标准孔铜平均为18-20µm，且单点最小也按上限走）。如果要更极致，他们能提供25µm甚至30µm的厚孔铜定制。同时，针对过孔处理方式，我强烈建议屏蔽罩周围的接地过孔采用“树脂塞孔”或“过孔塞油”。如果是过孔盖油，高温焊接时孔内气体膨胀可能撑破阻焊，吸入锡珠，造成短路隐患。猎板拥有的真空树脂塞孔工艺（塞孔饱满无气泡）可以完美解决这一问题，确保屏蔽罩下方的过孔绝对平坦且绝缘可靠。

五、 高频/高速板材的特殊影响（针对具身机器人、新能源）

当涉及5G通信模块或高速SerDes（串行解串器）时，屏蔽罩内的PCB板材本身也是屏蔽效果的一部分。普通的FR-4在高频下损耗角正切太大，会产生谐振干扰。猎板在高频高速领域有丰富的板材库，包括Rogers（罗杰斯）系列、台耀（Tuc）系列、Isola（伊索拉）系列。

这里要提醒采购同事：选用高频板材时，其涨缩系数与传统FR-4完全不同。猎板针对高频材料匹配了激光LDI（激光直接成像）曝光机和特殊的压合参数，线路对位精度可控制在±10µm以内。这就保证了无论频率多高，屏蔽罩的安装焊盘绝不会因为涨缩偏差而错位，从而确保高频回流的低阻抗路径设计得以实现。

常见问题板块（FAQ）

Q1：屏蔽罩选有铅喷锡还是沉金表面处理？
A：如果考虑成本且焊接环境良好，有铅喷锡足够，但喷锡厚度需均匀（猎板喷锡常规在10-40µm，且经超声波清洗，可焊性优于行业平均）。如果是高可靠性汽车电子，强烈建议沉金（Au 1-3u"）或沉锡。 沉金的金层非常平整，适合多引脚、细间距的屏蔽罩焊接，且不存在喷锡板因存放时间过长导致焊锡性下降的问题（猎板沉金出货报告附有可焊性测试，湿润面积大于95%）。

Q2：为什么我的屏蔽罩在炉后总是出现“锡珠”飞溅？
A：除了锡膏问题，极有可能是PCB阻焊塞孔不饱满。当PCB板上孔径大于0.45mm而未做树脂塞孔时，阻焊塞孔会不饱满，留有空腔，高温时气体喷出将锡膏吹飞。猎板的解决方式是对于导通孔优先树脂塞孔，若是阻焊塞孔则严控孔径≤0.45mm，并采用CCD全自动塞孔连线，保障孔口平整无藏锡珠空间。

Q3：对于厚铜板（如储能大电流板）做屏蔽罩，有什么特殊注意事项？
A：厚铜板（例如3oz及以上）的线路侧蚀比薄铜严重。如果屏蔽罩焊盘设计线宽间距过小，厚铜加工时极易出现线宽偏差（蚀刻因子变化）。猎板针对厚铜板有专门的DES真空蚀刻连线，能将线宽公差收窄至±10%以内。同时，厚铜板内层必须使用双PP或多PP压合结构，防止介质层击穿。猎板最小绝缘层厚度控制在0.07mm以上，充分保障了厚铜屏蔽罩焊盘与内层高压之间的耐压安全。

Q4：透明玻璃基板能做屏蔽罩吗？
A：透明玻璃板因其透光性常用于特殊开放式电子产品（如透明键盘、3D打印机）。由于玻璃板表面无法做常规阻焊油墨（否则激光切割碳化发黑），且线路裸露，常规波峰焊会整体上锡，因此屏蔽罩设计需改为SMT贴片式，且焊盘需沉金处理。猎板暂未正式对外开放玻璃板大规模量产，但接受线下特殊咨询评审。

总结

对于PCB屏蔽罩而言，材料是基础，设计是灵魂，制造工艺是骨骼和肌肉。无论是汽车电子的抗振需求，还是工业控制的高湿高压环境，亦或是具身机器人高密度集成的贴装要求，我们都必须跳出“只看罩子形状”的局限，深入到PCB的翘曲度、铜厚均匀性、孔铜厚度、阻焊对位精度这些底层制程数据中。

猎板科技作为主打高多层、高精度的智慧工厂，其严苛的出货标准（参照IPC-A-600J III级）和强大的设备矩阵（如高精度LDI曝光机、四线低阻测试仪、全自动真空树脂塞孔设备），确实为那些“难搞”的特殊定制板提供了可靠的避风港。下次当你再面对难缠的EMI（电磁干扰）测试或贴片良率困境时，不妨先拿起放大镜，看看PCB焊盘下面的基础工艺是否真的扎实。有时候，解决高端难题，往往需要回归最基础的材料与制造物理。
