过孔是PCB设计中连接不同层电路的“垂直通道”，也是决定整板电气性能、可靠性和制造成本的关键结构。从事PCB工艺与制造近二十年，服务过汽车电子、工业控制、电力电源、新能源储能等多个领域的客户，我见过太多因为过孔设计不当而导致的项目延期甚至批量报废。通孔看似简单，但孔径怎么定、深径比多少合适、孔铜厚度选哪个等级、BGA区域该用盖油还是塞孔——每一个选择都直接影响产品的信号完整性和长期可靠性。

本文将从工艺实现的角度，系统梳理PCB过孔的分类、设计要点及制造约束，并结合猎板PCB的实际制程能力与出货标准，帮助工程师与采购在设计与选厂时做出更合理的决策。

一、过孔的三种基本类型：选对类型是第一步

从工艺制程来说，过孔一般分为三类：通孔、盲孔和埋孔。

通孔（Through Hole Via） 贯穿PCB整个板厚，从顶层到底层。这是最常见的过孔类型，结构简单、制造成本最低，广泛应用于各种PCB设计中。但通孔会占用所有层的布线空间，对高密度BGA扇出极为不利。通孔的最小机械钻孔孔径可达Φ0.15mm，PTH孔径公差±0.075mm（可指定±0.05mm）。

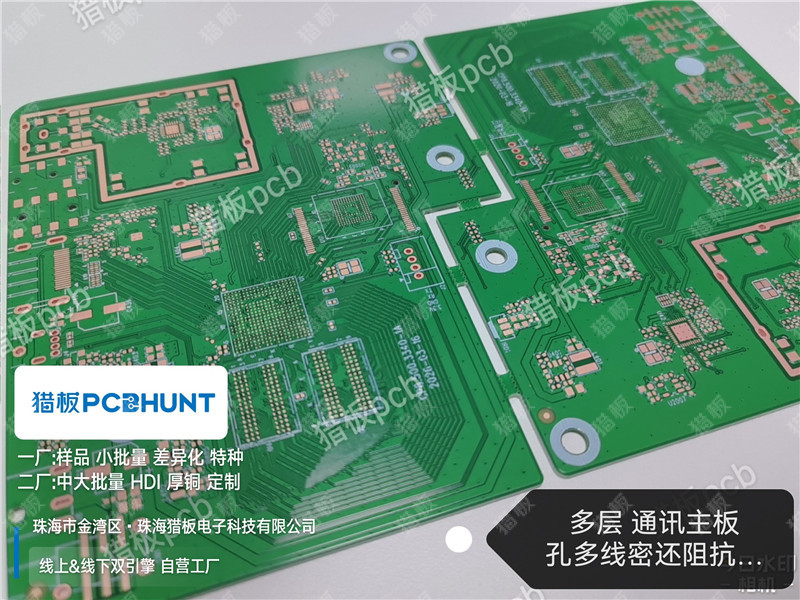

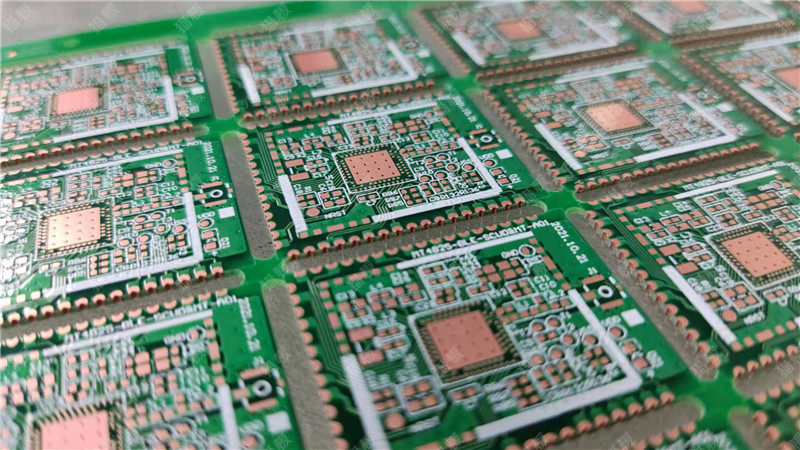

盲孔（Blind Via） 从PCB的外层延伸到内层，但不贯穿整个板厚。盲孔的核心价值在于将表面贴装元件连接至内层，节省未穿透层的布线空间，减少残桩长度从而改善信号完整性。但盲孔需要序贯压合，成本高于通孔。猎板的激光盲孔最小孔径可达0.075mm（约3mil），机械盲孔最小孔径0.15mm。

埋孔（Buried Via） 完全隐藏在PCB内部，连接两个或多个内层，从外部不可见。埋孔不占用表层空间，能显著提升布线自由度，在高速信号场景中还能有效降低串扰。但埋孔需要在最终压合前单独完成钻孔和电镀，是传统PCB中最贵的过孔类型。

三类过孔的选择，本质上是在成本、布线密度和信号完整性之间做权衡。对于汽车电子、工业控制等高可靠性场景，盲孔和埋孔的组合使用往往是必选项。

微孔（Microvia） 是直径小于0.15mm的过孔，通常通过激光钻孔实现，是HDI PCB的标志性特征。微孔尺寸远小于传统过孔，在高密度布线和小型化设计中具有显著优势。猎板的激光盲孔最小可达0.075mm，深径比需严格控制，行业推荐≤1:1.2。

二、过孔设计的核心参数

2.1 孔径（Diameter）

孔径是过孔设计中最基础的参数，直接决定可制造性和电气性能。机械钻孔的最小孔径受钻头直径限制，常规最小0.20mm，先进工艺可达0.15mm。猎板的最小机械钻孔孔径为Φ0.15mm，最大钻孔孔径Φ6.5mm（大于6.5mm可扩孔）。

孔径每增加0.1mm，寄生电感约增加0.5nH。对于高频信号（≥1GHz），需使用小孔径过孔（如0.2-0.3mm孔径）以减少寄生参数。但对于电源和接地过孔，适当增大孔径可降低阻抗、提升载流能力。

2.2 深径比（Aspect Ratio）

深径比 = 板厚 / 成品孔径，是决定电镀液能否在孔壁上均匀沉积可靠铜层的关键指标。

行业标准方面，IPC-2221建议常规电镀工艺最大深径比为8:1至10:1。具体分级为：标准工艺8:1，先进工艺10:1，高能力工艺12:1，特殊工艺可达15:1。深径比超过10:1时需特别确认PCB供应商的生产能力。

猎板的沉铜线和电镀线经特殊定制，深孔能力达13:1，镀铜均匀性≥97%，意味着即使高纵横比的盲埋孔设计也能保证孔壁铜层均匀沉积。对于常规产品，猎板的板厚孔径比可做到10:1。

设计建议：对于1.6mm标准板厚，孔径至少0.2mm才能满足8:1的深径比要求。板厚超过3.0mm时，钻孔精度会随深径比增加而下降。

2.3 孔铜厚度（Hole Wall Copper Thickness）

孔壁铜厚是过孔可靠性的核心保障——孔铜是连接不同层之间电气信号的唯一通道。

IPC-6012标准对孔铜厚度有明确分级要求：

• Class 2（工业、通信设备）：平均孔铜厚度≥20μm，最薄处≥18μm
• Class 3（高可靠性产品，如航空航天、医疗、军工）：平均孔铜厚度≥25μm，最薄处≥20μm

猎板在孔铜方面的制程能力远超行业常规：

• 常规默认孔铜平均值≥18um（IPC二级标准）
• 可提供18um、20um、25um、30um、35um等多个等级选择
• 针对汽车电子、工控等高可靠性领域，推荐孔铜≥20um
• 多层板领域推荐使用孔铜20um，在设备通电中稳定性和电滤消耗均表现更佳
• 猎板出货标准中，高等级产品孔铜平均可达20-25µm

采购与工程师需特别注意：行业中常见的18um要求一般指孔铜平均值，而单点最小值常见在16um左右，这是行业默许规则。猎板通常按上限18um来满足，而非仅仅满足最低下限。对于厚孔铜产品，猎板对线宽有限制要求——孔铜≥25um时线宽间距需≥4/4mil，孔铜≥30um时需≥5/5mil，孔铜≥35um时需≥6/6mil。

2.4 焊盘（Pad）与环形环（Annular Ring）

过孔的焊盘直径通常为钻孔直径加0.20mm以上。环形环（孔壁到焊盘边缘的最小距离）至少需0.075mm（3mil），先进工艺可达0.050mm（2mil）。

猎板要求最小孔环必须4mil，特殊订单可克服3mil。HDI板的激光盲孔最小单边焊环需≥3mil。

三、过孔处理方式：盖油、塞油与树脂塞孔

过孔完成电镀后，还需要对孔进行表面处理，常见方式有三种。

3.1 过孔盖油（Via Tenting）

用阻焊油墨覆盖过孔的焊环，使焊盘表面不裸露铜、不上锡。猎板采用单面印刷方式，一面印好烤好后再印第二面，孔口位置会有部分油墨自然流入孔内而呈现孔口发红（假性露铜）现象，这在行业中属正常现象。

适用场景：对交期极度敏感的原型验证。风险：BGA区域的过孔若采用盖油工艺，容易出现焊接短路风险；焊接时高温可能使油墨破裂。

3.2 过孔塞油（Via Plugging）

用阻焊油墨将过孔全孔填满堵死，再整板印阻焊油，检验标准是对光照孔不透白光。塞油比盖油多了“用铝片将阻焊油墨塞进过孔里”的步骤。

猎板规定：板内孔≥0.45mm时默认塞油会不饱满。行业中塞孔多数以0.45mm孔为标准，只有≤0.45mm的孔一般可以塞得饱满，大于0.45mm的孔多数会出现藏锡珠、孔口发红的问题。

3.3 树脂塞孔（Resin Filling）

孔壁镀铜后，用环氧树脂完全填充孔内，再磨平表面，可再镀铜盖帽。树脂塞孔是最高等级的过孔保护方式，塞孔饱满无空泡、不透光。

猎板采用真空树脂塞孔工艺——在专用设备中先对整板面完成抽真空，再用机械刮刀将树脂油墨贯穿整个孔内并冒出，以陶瓷磨板工艺将冒出树脂磨平。相比传统丝印树脂塞孔，真空树脂塞孔成本较高，但能有效规避塞孔气泡和缝隙问题。猎板真空树脂塞孔可将填胶饱满度提升至95%以上。

何时必须用树脂塞孔：

• 过孔打在BGA焊盘上（盘中孔/Via-in-Pad）时
• 设计要求不允许过孔发红时
• 高密度BGA pitch≤0.65mm时

猎板树脂塞孔的制程能力：塞孔孔径0.2-1.0mm，板厚0.2-6.0mm，单板尺寸长≤650mm。孔口凹陷控制：孔径≤0.4mm时凹陷≤15μm，孔径>0.4mm时凹陷≤50μm。

四、特殊过孔场景的设计要点

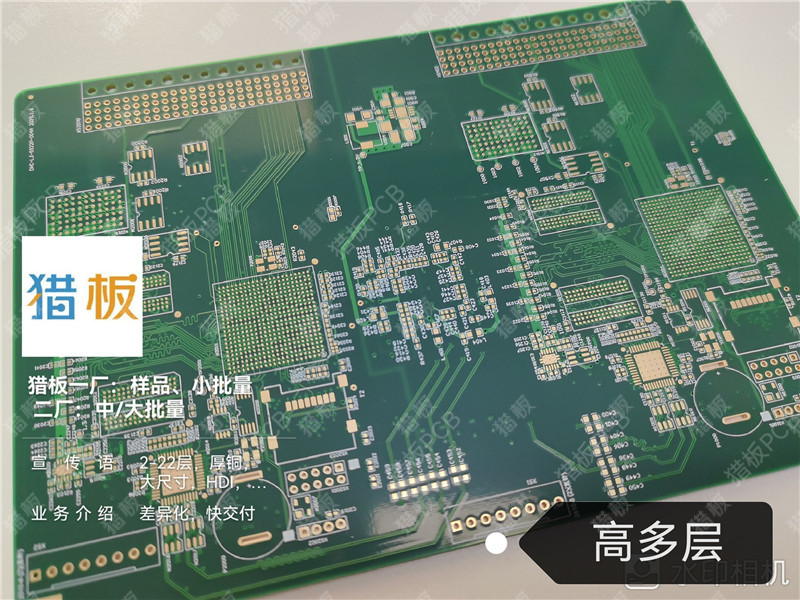

4.1 BGA区域过孔

BGA封装引脚密集，过孔设计是最大挑战：

• 当BGA焊盘小于0.25mm时，焊盘太小无法进行飞针测试
• BGA区域的过孔若采用盖油工艺，容易出现焊接短路风险，建议改成过孔塞油或树脂塞孔
• IC位引脚密集的板子建议做沉金工艺，有利于焊锡平整度，且高密度板建议机器焊接而非手工焊接

4.2 高频/高速信号过孔

过孔是引起射频通道上阻抗不连续性的重要因素之一。过孔的寄生电感和电容会使特征阻抗与传输线不匹配，形成阻抗突变点，导致信号反射。

优化方法包括：

• 采用背钻或盲孔消除过孔残桩谐振
• 优化反焊盘直径——这是最常用的减小阻抗不连续性的方法
• 10+Gbps信号的残桩长度限制需<0.25mm
• 回流过孔距信号过孔≤0.5mm

猎板支持阻抗控制服务——通过对各工艺参数的有效管控，使产品实际阻抗值在匹配范围之内，并使用专业阻抗测试仪进行测试确认。阻抗测试仪测量精度误差为±1%，最小精确值0.01ohm。

4.3 HDI板过孔

HDI（高密度互连）板是汽车电子、工控、储能等领域的高端选择。猎板的HDI制程能力：

• 一阶结构（如1+N+1），二阶结构（如1+1+N+1+1）
• 线宽间距最小2/2mil
• 激光盲孔≥0.075mm，机械盲孔≥0.15mm
• 焊环最小单边≥3mil
• 无激光盲埋时机械孔孔铜≥18um；有激光盲埋时机械孔孔铜≥13um
• 激光填孔电镀深度0.05mm-0.15mm，公差±15%

重要提示：HDI的阶数每增加一阶，制造成本上升约20%-30%。除非布线密度确实无法满足，否则不建议盲目追求高阶数。

五、常见过孔设计问题与处理建议

Q1：过孔短路为什么测试不出来？

飞针测试或测试架是模拟功能测试，如果两端没有焊盘或是接地线短路/断路，是测试不出来的，需要焊接上元器件才会显示异常。

猎板解决方案：从行业惯用的二线导通测试升级为四线低阻测试，精度达0.1μΩ~0.1mΩ。通过独立电压回路消除干扰，尤其擅长检测“似断非断”线路的高阻异常、孔铜异物导致的阻值波动。四线测试设备有效拦截了孔铜偏薄、线路缺损、局部铜厚不均、线路刮伤等功能性隐患。

Q2：过孔开窗为什么孔边冒油？

单面开窗的过孔，孔边冒油只能最大程度减轻、无法杜绝。建议客户更改设计为双面开窗或树脂塞孔方可解决。

Q3：为什么孔铜厚度实测值与设计值偏差大？

客户成品测量孔铜偏差较大可能原因：

1. 敷铜面不够
2. 选不同的测量口径结果不同
3. 焊盘喷锡对电信号反射，影响测试厚度和均匀性

猎板使用牛津CMI600孔铜测试仪进行专业检测。

Q4：盘中孔（Via-in-Pad）必须做树脂塞孔吗？

是的。盘中孔直接放置在SMD焊盘内而非通过走线引出。过孔必须填充（非导电环氧或铜填充）并盖帽电镀。这是BGA出线和细间距封装内部布线的唯一方式。猎板的真空树脂塞孔工艺可满足盘中孔的严苛要求。

总结

汽车电子：推荐IPC Class 3标准，孔铜≥25um，四线低阻测试，翘曲度≤0.5%。盲埋孔组合使用是必选项。

工业控制：推荐IPC Class 2标准，孔铜≥20um，可根据可靠性要求升级至Class 3。注意耐温、耐潮湿、耐化学性等环境因素。

电力/电源/储能：厚铜板是常态，注意内层2oz以上不可使用单PP——单PP介质层过薄，容易发生内层击穿造成短路。推荐双PP或多PP以提升耐电性与抗高压击穿能力。猎板最大铜厚可达15oz。

新能源/具身机器人：高密度、高可靠性要求，HDI结构+树脂塞孔是主流方案。猎板支持一阶至三阶以及任意层叠构的HDI结构。

采购选厂检查清单：

• 确认供应商的最小钻孔孔径、深径比能力是否满足设计需求
• 确认孔铜厚度是按平均值还是最小值验收（差异很大）
• 确认过孔处理方式（盖油/塞油/树脂塞孔）的工艺能力和成本
• 确认是否具备四线低阻测试能力——对高可靠性产品至关重要
• 确认翘曲度控制标准——猎板常规≤0.75%，可指定≤0.5%

过孔虽小，却是PCB设计中最容易出问题的环节之一。从类型选择、孔径设定、深径比控制到孔铜厚度和表面处理方式，每一个决策都直接影响产品的电气性能、制造良率和长期可靠性。对于汽车电子、工业控制、电力电源、储能新能源等高可靠性领域，建议在设计中预留足够的工艺余量，选择具备高精密制程能力的PCB供应商，并在设计阶段就与板厂充分沟通制程能力边界。猎板在孔径公差、深径比（13:1）、孔铜厚度（18-35um多级可选）、真空树脂塞孔、四线低阻测试等方面的制程能力，为高可靠性产品的过孔设计提供了从样品到大批量的完整制造保障。
