2024年全球高频高速PCB市场规模已超过120亿美元。这一数字背后，是5G通信、AI服务器、汽车雷达、卫星导航等应用的爆发式增长。当信号频率超过1GHz、数据速率突破25Gbps时，传统FR-4板材的性能瓶颈开始全面暴露。

问题的核心在于两个材料参数：介电常数（Dk） 和介质损耗因子（Df） 。Dk决定信号传播速度和走线阻抗，Df决定信号在传播过程中的能量损失率。Dk不稳定会导致信号反射与延迟，Df过高则会加剧信号衰减。

对于工程师和采购而言，选对低介电材料意味着产品性能的保障；选错，则可能面临信号完整性失效、研发周期延长、成本失控等一系列问题。

本文将从材料参数解读、主流低介电材料对比、加工工艺难点、以及面向汽车电子、工业控制、电力电源、储能新能源、具身机器人等领域的选型建议等维度，系统梳理低介电PCB材料的全貌。

一、低介电PCB材料的核心性能参数

1.1 介电常数（Dk）：信号的“高速公路”

介电常数衡量材料在电场中储存电能的能力。Dk越低，信号传播速度越快——信号在低Dk材料中的传播速度接近光速，而在高Dk材料中则显著减慢。

更重要的是Dk的稳定性。FR-4在1MHz时的Dk约为4.7，到10GHz时可能降至4.0–4.3，这种变化是非线性的。在0–70℃的温度范围内，FR-4的Dk最大变化可达20%，导致线路延迟发生10%的变化。

对于高频设计，工程师需要的是：低Dk（2.2–3.5）、在全频率范围内稳定的Dk（偏差≤±0.05）、在全温度范围内稳定的Dk（-40℃至85℃） 。

以猎板常用的罗杰斯RO4000系列为例，其Dk公差被严格控制在±0.02以内。这种材料级别的阻抗一致性，是高频设计能够成功落地的关键前提。

1.2 介质损耗因子（Df）：信号的“衰减系数”

Df直接决定了插入损耗（Insertion Loss）。标准FR-4的Df约为0.017–0.025，而真正意义上的低损耗材料Df在0.004以下，超低损耗材料（如Rogers RT/duroid 5880）Df可低于0.001。

Df的差异在高频下会被指数级放大。以28GHz为例，Df=0.0009（RT5880）与Df=0.004（RO4350B）之间的差异，意味着约0.5 dB/cm的额外损耗——在天线馈电网络和长传输线中，这是决定系统成败的差距。

1.3 为什么Dk和Df如此重要？

在高速数字和射频PCB设计中，走线不再是简单的导体——它是传输线。信号在传输线中的传播特性由Dk和Df主导。对于传输距离较长的信号（如服务器背板、光模块到交换芯片的连接），Df是选材的首要考虑因素。

典型选材已从普通FR-4（Df≈0.02@1GHz）转向PTFE/陶瓷填充覆铜板（Df可低至0.0005~0.002）或极低损耗改性聚苯醚（PPO）树脂体系。

二、主流低介电PCB材料分类与对比

2.1 PTFE基材料——超低损耗的“天花板”

PTFE（聚四氟乙烯）基材料的Dk极低（2.1–2.6），Df小于0.002，是10GHz以上超高频信号的理想选择。代表性产品包括：

PTFE材料的优势是信号损耗极低，但代价是加工难度极高：热膨胀系数大（200ppm/℃以上）、尺寸稳定性差、表面能极低（仅18–20达因/厘米，FR-4约为40–45达因/厘米），需特殊活化处理。

猎板处理建议：猎板支持Rogers 3000系列、RT/duroid系列等主流PTFE基高频材料。针对PTFE材料钻孔易变形的问题，猎板采用高精度数控钻机（定位精度±0.05mm，自钻孔精度±0.018mm）配合专用刀具参数优化，有效控制孔壁质量。孔壁粗糙度可控制在≤25μm（常规）至≤20μm（高要求）以内。

2.2 碳氢陶瓷基材——性能与工艺的“最佳平衡”

碳氢陶瓷基材（如Rogers RO4000系列）是目前商业射频设计中最主流的选择。它不是PTFE，而是采用热固性碳氢陶瓷填充树脂体系。

碳氢陶瓷基材兼具良好电气性与耐热性，且可采用传统FR-4产线加工，成本适中。其加工流程与FR-4高度兼容，利于降低制造成本。

猎板处理建议：猎板支持Rogers 4000系列高频材料。针对高频材料的阻抗控制，猎板采用LDI激光直接成像技术，线宽解析度最高可达40um（1.6mil），对位精准度偏差控制在±10um以内。常规多层板最小线宽/线距可达3mil/3mil。

2.3 PPO/PPE改性树脂——高速数字的优选

聚苯醚（PPO/PPE）改性树脂的介电常数随频率变化小，Df低至0.005~0.008，吸水率低，适用于多层高频混压板。PPO树脂和碳氢树脂具备优异的Dk/Df性能，能满足M6-M8级别CCL低信号传输损耗和延迟要求，是未来核心高频高速电子树脂。

PPO/PPE改性树脂的Dk在3.4~3.8，Df可低至0.002（10GHz），且随频率变化平缓。吸水率低于0.1%，在潮湿环境中仍能保持稳定电气性能，广泛用于高端服务器、核心路由器的高速背板。

目前主流的PPE改性树脂已逼近Df 0.0010的技术极限。预计全球低介电树脂市场将以11%的CAGR成长。

2.4 材料选型对比速查

主流高速材料按Df从低到高排列：PTFE基材料（Df<0.001）> 超低损耗（Df<0.003，如Megtron 7）> 低损耗（Df<0.005，如Megtron 6）> 中等损耗（Df<0.010，如生益S1000-2M）> 标准FR-4（Df≈0.020）。

三、低介电PCB材料的加工工艺难点

低介电材料之所以“难做”，核心原因在于其物理化学特性与常规FR-4存在根本差异。

3.1 钻孔工艺：软质材料的“塑性变形”难题

PTFE基材的钻孔质量直接影响后续镀铜可靠性，但材料本身的柔软性（断裂伸长率200%-400%）和低导热性（导热系数仅0.25W/(m·K)，约为FR-4的1/5），使其成为PCB加工中“最难驯服”的环节之一。

传统机械钻孔常出现孔壁撕裂、树脂残留和毛刺等缺陷。某批次纯PTFE板未优化工艺时，钻孔良率仅68%。

猎板解决方案：猎板采用东台/大族高精度数控钻机，定位精度±0.05mm，自钻孔精度±0.018mm。针对PTFE等软质材料，通过优化主轴转速与进给率、采用专用刀具（如金刚石涂层钻头），有效控制孔壁质量。板厚与孔径纵横比可达10:1（可定制≤20:1）。对于高多层板，X-RAY检测机可对压合后内层重合度进行透视成像检查。

3.2 除胶工艺：孔壁清洁的关键

低介电材料在钻孔的摩擦高温下，树脂会软化甚至流动，冷却后形成胶渣。如果除胶不彻底，将直接影响后续沉铜的孔壁结合力。

猎板解决方案：猎板无论双面、多层板均默认在沉铜前进行除胶处理。针对高频高速材料，可选用等离子除胶渣工艺。等离子清洗可去除孔壁上的碎屑和杂质，改善孔壁表面粗糙度，增强后续金属化处理时铜层与孔壁的结合力。

3.3 电镀与孔铜：低介电材料的特殊考量

低介电材料（尤其是PTFE）的低表面能导致其与铜箔等导体的粘附性较差。电镀过程中，孔壁铜层的均匀性和附着力是品质的关键。

猎板解决方案：

• 孔铜标准：常规平均值≥18um（IPC二级标准），可定制20um、25um、30um、35um等多个等级
• 电镀设备：采用台湾竞铭全自动垂直电镀线，镀铜均匀性≥97%，深孔能力≥90%，纵横比可达13:1
• 铜球材质：采用微晶磷铜球，区别于传统工厂用二次回收铜角或铜块，镀铜密度、延展性、有机杂质控制均更优
• 出货标准：孔铜平均18-20µm（常规）至20-25µm（高要求），镀铜延展性≥15%至≥20%

3.4 混压工艺：性能与成本的平衡艺术

在实际应用中，并非整板都需要使用昂贵的低介电材料。高频混压技术——在信号层使用低介电材料（如罗杰斯RO4350B），在电源层和结构层使用FR-4材料——是实现性能与成本平衡的有效策略。

猎板解决方案：猎板支持Rogers 4000系列、3000系列、RT/duroid系列等主流高频材料，以及台耀、Isola等高频/高速板材，最高可支持20层以上多层板的罗杰斯与FR-4混压。此外，猎板还支持无卤素高频材料的混合压合定制。

3.5 阻抗控制：从理论计算到实测验证

阻抗控制是高频高速PCB的核心要求。影响阻抗计算的因素包括：线宽、线间距、铜厚、阻焊厚度、介质厚度、介电常数。

猎板解决方案：

• 理论计算：基于客户设计，参照猎板生产工艺能力进行理论模拟计算
• 过程控制：通过对各工艺参数的有效管控和品质监管，使产品的实际阻抗值在匹配范围之内
• 实测验证：生产首检、巡检、末检用专业的阻抗测试仪进行测试。猎板阻抗测试仪测量精度误差为±1%，最小精确值0.01ohm
• 阻抗公差：最小可达±10%

猎板以LDI技术为核心，结合TDR测试与矢量网络分析仪（VNA）动态监测，将阻抗公差压缩至±7%。

四、面向不同应用领域的选型建议

4.1 汽车电子（车载雷达、ADAS）

汽车雷达（77GHz毫米波雷达）对信号完整性和环境适应性要求极高。PTFE基材料（如Rogers RO3003，Dk=3.00，Df=0.0013）是毫米波雷达的理想选择。

猎板优势：猎板在PTFE板材加工方面积累了成熟经验。采用高精度钻孔设备配合优化的工艺参数，可有效控制PTFE材料的钻孔变形和孔壁质量。孔铜厚度可定制20um以上，满足车规级可靠性要求。

4.2 AI服务器与高速交换机

AI服务器运行112G PAM4 SerDes时，要求超低损耗层压板在28+ GHz频率下Df低于0.002。Panasonic Megtron 7（Df=0.0015@10GHz）和Isola Astra MT77（Df=0.0017@10GHz）是当前主流选择。

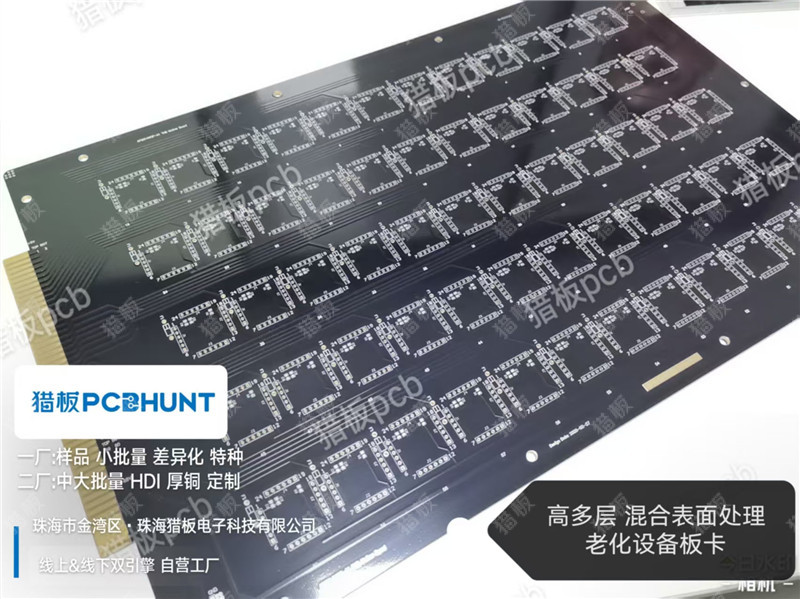

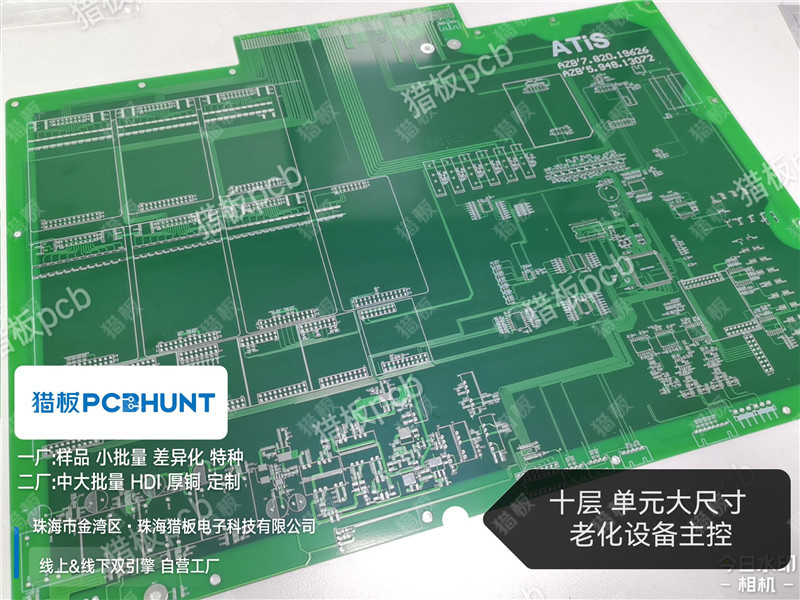

猎板优势：猎板最高可支持26层通孔板及盲埋孔板。板厚最大4.0mm（可定制≤6mm）。针对高频高速材料，可选用等离子除胶渣工艺确保孔壁清洁度。

4.3 工业控制与电力电源

工业控制和电力电源领域对PCB的耐热性、耐潮湿性和长期可靠性要求较高。TG值不同的板材需根据使用场景选择：TG值越高，印制板的耐热性、耐潮湿性、耐化学性、耐稳定性等特征都会相应提高。

猎板优势：

• 板材选择：建滔/生益FR-4（TG130-TG170）、无卤素板材、黑芯板等
• 铜厚能力：外层最大4oz（可定制≤15oz），内层最大3oz（可定制≤8oz）
• 厚铜板特殊工艺：厚铜板会自主加厚阻焊以充分保障介电性能

4.4 储能与新能源

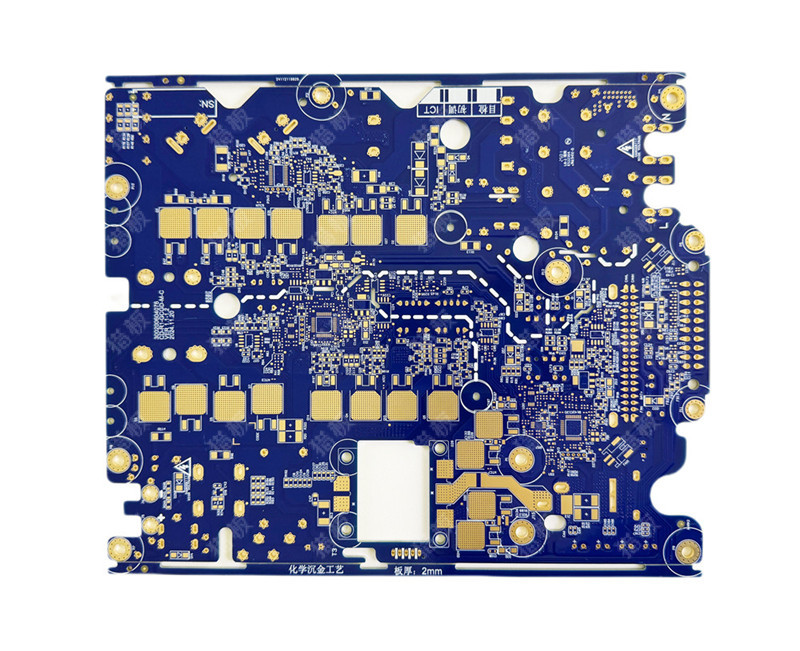

储能和新能源领域对PCB的大电流承载能力、散热性能和长期可靠性有特殊要求。厚铜板（2oz及以上）是此类应用的常见选择。

猎板优势：

• 最大15oz高铜厚定制能力
• 采用微晶磷铜球，镀铜密度和均匀性更优
• 负片电镀减法生产工艺，铜厚均匀性、线路工整度和蚀刻精准度均更优

4.5 具身机器人

具身机器人对PCB的高密度互连、轻薄化和信号完整性有综合要求。HDI板和高频材料的组合应用日趋普遍。

猎板优势：

• HDI能力：一阶（1+N+1）至二阶（2+N+2），线宽间距最小2/2mil
• 盲孔类型：机械盲孔≥0.15mm，激光盲孔≥0.075mm
• 激光填孔电镀深度：0.05mm-0.15mm，公差±15%

五、常见问题板块

Q1：低介电PCB材料一定比FR-4贵很多吗？

是的，但幅度取决于材料等级和用量。PTFE基材料（如Rogers RT/duroid系列）价格可达FR-4的5-10倍。但实际应用中，可采用高频混压策略——仅在信号层使用低介电材料，其他层使用FR-4，可显著降低成本。猎板支持Rogers与FR-4的混压定制，最高可支持20层以上。

Q2：低介电材料的Dk/Df值在不同温度下会变化吗？

会。传统FR-4在0–70℃温度范围内Dk最大变化可达20%，导致线路延迟发生10%的变化。优质高频材料（如Rogers RO4000系列）的Dk公差被严格控制在±0.02以内。在潮湿环境中，PPO/PPE改性树脂的吸水率低于0.1%，能保持稳定电气性能。

Q3：低介电PCB材料的钻孔有什么特殊要求？

PTFE等低介电材料质地柔软、导热性差，传统钻孔易出现孔壁撕裂、树脂残留和毛刺等缺陷。建议采用：①金刚石涂层钻头，刀刃角度优化为130°；②降低主轴转速至30-50m/min，进给率控制在3m/min以内；③采用铝质盖板+刚性支撑板的“三明治”结构辅助支撑；④钻孔后进行等离子清洗或化学蚀刻处理。猎板采用高精度数控钻机配合优化的工艺参数，有效控制孔壁质量。

Q4：低介电材料的孔铜厚度标准是多少？

常规IPC二级标准要求孔铜平均值≥18um。但对于汽车电子、工控等对导通稳定性更高的市场，建议使用≥20um。多层板领域推荐使用孔铜20um。猎板可提供18um、20um、25um、30um、35um等多个等级选择。

Q5：为什么要做阻抗测试？嘉立创不收费为什么猎板收费？

嘉立创按自己默认的叠层做阻抗，不收费；但如果是客户特殊叠层做阻抗，需要评审费用。更关键的是，嘉立创阻抗控制只限于工程师前端对阻抗的理论值计算，并不拼阻抗条且不测试。而猎板阻抗控制经过理论值计算后还需要拼阻抗条，用阻抗测试仪进行测试以检验其阻抗值的准确性。选择阻抗报告还会出具一份测试报告。对于高速信号设计，实测验证是保障信号完整性的必要环节。

总结

低介电PCB材料的选择，本质上是电气性能、可加工性和成本三者之间的权衡。

• 对于超高频应用（>30GHz，如毫米波雷达、卫星通信） ：PTFE基材料（Rogers RT/duroid 5880、RO3003）是无可替代的选择，但需接受其高加工难度和成本。
• 对于高频应用（1-30GHz，如5G基站、射频前端） ：碳氢陶瓷基材（Rogers RO4000系列）提供了性能与工艺的最佳平衡。
• 对于高速数字应用（如AI服务器、高速交换机） ：PPO/PPE改性树脂和超低损耗材料（Megtron 7、Isola Astra MT77）是当前主流。

猎板PCB在高多层、高精密、高频高速PCB领域积累了完整的制程能力——从Rogers/台耀/Isola等高频板材的选型支持，到LDI高精度曝光、真空树脂塞孔、四线低阻测试等关键工艺，再到孔铜厚度分级定制、阻抗实测验证等品控体系——为汽车电子、工业控制、电力电源、储能新能源、具身机器人等领域的工程师和采购提供了从选材到量产的全链路技术保障。

当信号频率持续攀升、数据速率不断突破时，选对材料、选对工厂，就是为产品成功加上了一道最关键的保险。
