从事PCB行业近二十年，我见过太多“设计完美、贴片翻车”的案例——板子从回流焊出来像波浪一样起伏，BGA焊点开裂、元器件虚焊、整条产线停摆等待调试。问题的根源，往往不是什么玄学，而是PCB变形。

PCB变形的本质，是施加于板子上的应力超过了材料所能承受的极限。当应力不均匀分布，或板子上各处抵抗应力的能力不一致时，翘曲就不可避免。这个道理听起来简单，但要真正理解并避免它，需要从设计、材料、工艺三个维度逐一拆解。

一、设计源头：铜不平衡与过孔的“枷锁”

铜箔分布不均——最隐蔽的变形推手

PCB由铜（CTE约17 ppm/°C）和环氧树脂/玻璃纤维基材（面内CTE约12-16 ppm/°C）两种主要材料组成。当各层铜含量不对称时，热膨胀行为差异会导致板子向铜含量低的一侧弯曲。

举个直观的例子：如果顶层残铜率是80%（大面积铺铜），底层只有20%，两面产生的拉力完全不同，板子就像拉紧的弓一样弯曲。有数据显示，80%的严重翘曲并非设备问题，而是源于设计初期的“热应力不平衡”。

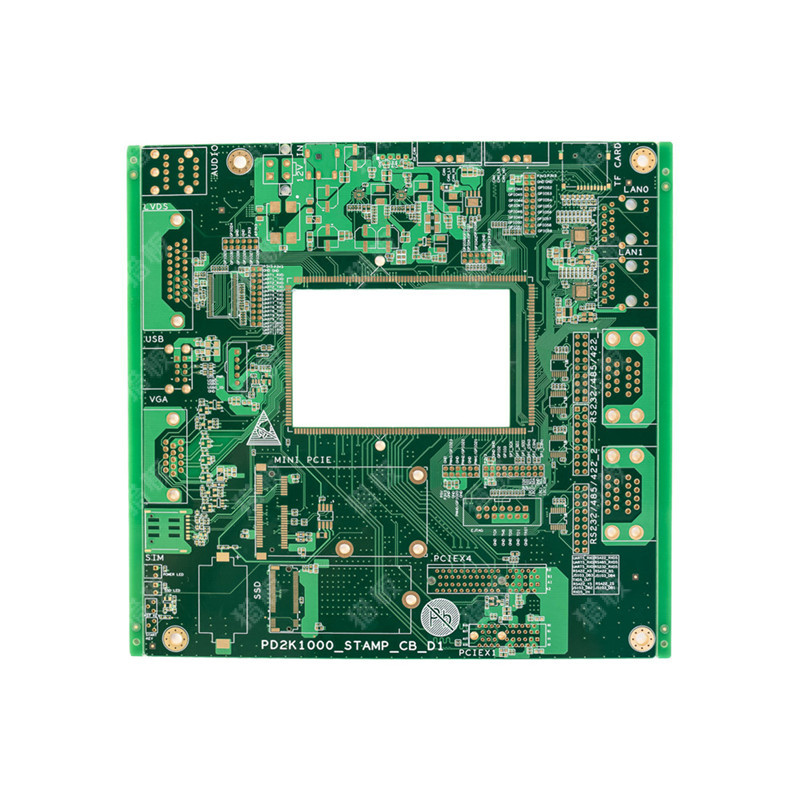

过孔——限制涨缩的“铆钉”

多层板的层与层之间，有大量通孔、盲孔、埋孔作为连接点。这些“铆钉”会限制板子热涨冷缩的自由度，在连结点处形成应力集中，间接造成板弯与板翘。

V-cut——切出来的变形隐患

V-cut是在板材上切出沟槽，这个地方结构强度被削弱，最容易在外力或热应力作用下发生变形。设计V-cut时，如果深浅控制不当或连接条位置不合理，拼板变形量会显著增加。

猎板处理建议：猎板在工程设计阶段即对铜平衡进行评审。针对汽车电子、工业控制等高可靠性领域，采用负片电镀减法生产工艺——先整板加厚铜，再对无需保留的基材位进行酸性蚀刻，相比传统正片工艺，镀铜密度、均匀性、线路工整度和蚀刻精准度均更优。虽然成本更高，但品质更有保障。

二、材料选择：CTE失配与TG值的“生死线”

热膨胀系数（CTE）差异——物理层面的先天矛盾

FR-4覆铜板由铜箔和介质层（树脂+玻纤布）组成。铜与介质层的CTE不同，受温度影响时膨胀收缩量不一致。当PCB从层压温度（170-185°C）冷却到室温时，铜和树脂以不同速率收缩。这种差异体现在宏观层面，就是PCB变形。

TG值——耐热的“天花板”

TG值（玻璃化转变温度）是板材从玻璃态转变为橡胶态的温度临界点。当回流焊温度超过板材TG值时，板子会软化，并在冷却固化后形成永久变形。

无铅工艺普及后，回流焊温度比有铅工艺更高，对板材TG值的要求也水涨船高。TG值越高，印制板的耐热性、耐潮湿性、耐化学性、耐稳定性越好。

猎板处理建议：猎板在板材领域建立了完整的供应体系，涵盖建滔与生益两大主流品牌——建滔KB6164（TG140）、KB6165F（TG150）、KB6167F（TG170）、KB6160（TG130），以及生益S1000-2M（TG170）、S1000H（TG150）等。针对汽车电子、工业控制等高温高湿场景，推荐选用高TG板材作为可靠性基础保障。此外，猎板选用低CTE板材，每批次均通过平面度检测。

三、压合工艺：应力积累的“重灾区”

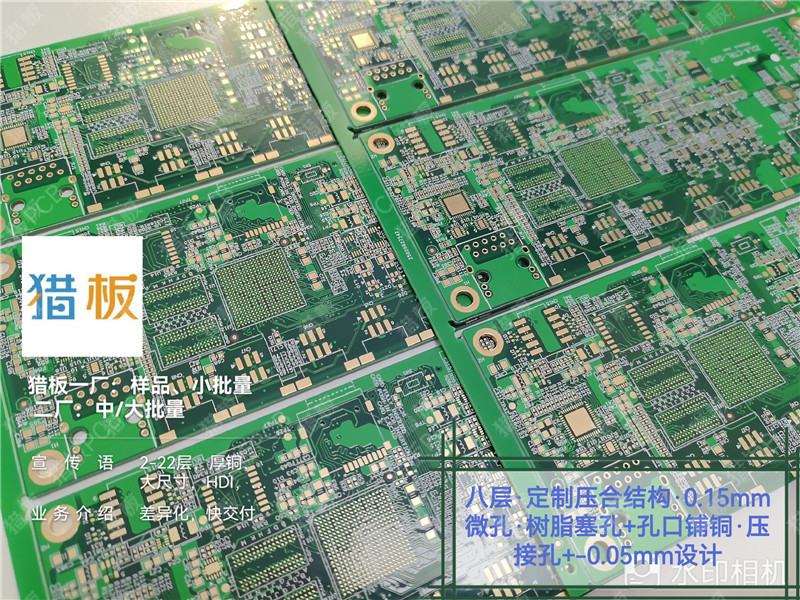

压合工序是多层PCB产生热应力的主要流程。多层板厚度更大、图形分布更多样、半固化片更多，热应力远比双面板复杂且难以消除。

压合过程中，热盘不同区域存在温差，导致不同位置树脂固化速度和程度有细微差异。这些应力在压合后暂时维持平衡，但在后续钻孔、外形、烘烤等流程中逐渐释放，最终表现为板件变形。

猎板处理建议：猎板采用阶梯式层压工艺，分段控制温度曲线——前期缓慢升温让树脂充分流动，中期恒温保压确保各层紧密贴合，后期快速降温锁定形态。整个压合周期比普通工艺延长约30%，但板子平整度提升显著。同时引入计算机模拟分析，提前预测翘曲趋势。压合后通过阶梯式去应力工艺（80°C逐步升至180°C，每档保温两小时）让应力逐层释放。

四、烘烤与表面处理：被忽视的“最后一根稻草”

阻焊与字符烘烤

阻焊油墨固化时不能互相堆叠，PCB需竖放在架子里烘烤，温度约150°C。板件在自重和烘箱强风作用下容易变形。

热风焊料整平（喷锡）

喷锡时锡炉温度极高，板子短时间内承受剧烈热冲击，若板材TG值不足或内部应力未充分释放，变形几乎不可避免。

猎板处理建议：猎板采用全自动精密热风隧道烤炉，与阻焊全自动三级连印实现连线，自动夹板输送逐片隧道型烘烤，彻底改善传统插架式人工搬运烘烤带来的受温不均、叠板擦花、温度不均衡等品质隐患。阻焊工序采用全自动CCD三机连印阻焊印刷机配合源卓高功率全色系LDI曝光机，替代传统卤素灯曝光，规避传统工艺的各类品质问题。

五、存储与包装：看不见的“慢性杀手”

PCB在出厂后如果不妥善存储，湿气侵入会导致后续回流焊时水汽急剧膨胀，加剧变形。真空包装破损、湿度超标、存储时间过长，都是常见隐患。

猎板处理建议：猎板标准出货采用真空包装+干燥剂；高可靠性标准升级为真空包装+干燥剂+湿度卡+隔纸。建议存储条件为温度20-30°C、湿度50%±20%。OSP/沉锡工艺保质期三个月，喷锡/沉金工艺六个月。

常见问题板块

Q1：IPC标准对翘曲度的要求是多少？

IPC-6012规定，表面贴装板最大允许翘曲度为0.75%。仅通孔组装可放宽至1.5%。部分高端应用要求低于0.5%。

Q2：翘曲度0.5mm还能贴片吗？

取决于板子尺寸。关键是看翘曲度（翘曲量/对角线长度）是否在标准范围内，而非绝对数值。

Q3：为什么回流焊后翘曲更严重？

回流焊过程中板子经历260°C以上高温，材料热膨胀差异被放大，内部残留应力在高温下加速释放。如果板材TG值不足，板子软化后更易永久变形。

Q4：厚铜板是不是更容易翘曲？

是的。厚铜板铜层更厚，铜与介质层CTE差异产生的应力更大。同时厚铜板通常需要过大电流，对散热和均匀性要求更高。猎板针对厚铜板会自主加厚阻焊以保障介电性能，并在压合和电镀环节采用更严格的参数控制。

Q5：采购时如何判断PCB厂的翘曲控制能力？

看三点：一是出货标准是否明确列出翘曲度指标（猎板常规≤0.75%，可定制≤0.5%）；二是是否具备全流程追溯系统和检测设备；三是是否执行热冲击可靠性测试（猎板执行288±5°C、10秒、3次）。

总结

PCB变形从来不是单一因素造成的。从设计端的铜不平衡、过孔限制、V-cut设计，到材料端的CTE失配、TG值不足，再到制造端的压合应力、烘烤变形、表面处理热冲击——每一个环节都可能成为翘曲的“最后一根稻草”。

对于工程师而言，在设计阶段就要重视铜平衡和层叠对称性；对于采购而言，选择PCB供应商时不能只看价格，更要看其翘曲度控制标准、材料选型能力和工艺管控水平。

猎板的实践表明：低翘曲率不是靠某一个“绝招”实现的，而是从材料选型（低CTE板材、高TG体系）、制程控制（阶梯式压合、分段温控、去应力处理）到检测验证（光学测量仪五点检测、全流程追溯）的系统工程。一块平整的PCB，承载的不只是线路，更是整机系统的可靠性与使用寿命。
