沉金与喷锡——这是PCB行业最经典也最让工程师纠结的选择题。选错表面处理，轻则焊接不良、返修率飙升，重则整批产品提前失效。本文从工艺原理、性能对比、成本差异、可靠性风险四个维度深度剖析，并结合猎板PCB在汽车电子、工业控制、电力电源、新能源等领域的实际交付数据，给出可落地的选型建议。

一、为什么表面处理的选择如此关键？

PCB表面处理的核心使命只有两个：保护裸露铜面不被氧化，以及提供可靠的可焊接界面。然而，不同表面处理工艺在这两项任务上的表现天差地别。

沉金（ENIG，化学镍金）和喷锡（HASL，热风整平）是当前业界应用最广泛的两种表面处理方式。二者的本质差异在于：喷锡是物理热工艺，沉金是化学沉积工艺。

喷锡将PCB浸入熔融锡合金焊料中（约260℃），取出后用高压热风刀吹去多余焊料，在焊盘表面留下一层锡合金涂层。整个过程伴随剧烈热冲击。

沉金则先在裸铜上通过化学置换反应沉积一层镍（3~6μm，作为铜与金之间的扩散阻挡层），再通过置换反应沉积一层极薄的金（0.05~0.15μm，保护镍层不被氧化）。全程在100℃以下完成，无热冲击。

这两种工艺路径的差异，决定了它们在平整度、可焊性、耐存放性、适用场景上的巨大分野。

二、核心性能全面对比：一张表看懂差异

平整度差异的工程意义： 沉金表面像镜面一样平整，BGA焊球能均匀贴合，细引脚元件不会桥连。喷锡表面有半月形凸起，细间距引脚容易“踩”在锡瘤上导致桥连短路，BGA焊球贴合不均匀则可能虚焊。

三、喷锡的优势与局限

3.1 喷锡的核心优势

焊点机械强度高。 喷锡锡层厚度可达1~40μm，厚锡层在焊接时与焊料直接融合，形成更 robust 的焊点。

成本优势明显。 喷锡是成熟工艺，设备投入和物料成本均低于沉金，尤其适合大批量、低成本的消费类产品。

焊接性能优异。 锡与锡的直接融合，焊接界面纯净，工艺窗口宽。

3.2 喷锡的致命短板

平整度差。 喷锡表面存在明显的半月形弧面和锡瘤，这是热风整平工艺的物理天性决定的。对于BGA、QFN、细间距QFP等高密度封装，喷锡几乎是被直接排除的选项。

热冲击风险。 260℃以上的瞬间高温对PCB基材产生剧烈热应力，薄板（≤0.8mm）极易翘曲变形。多层板、厚铜板在喷锡后也存在分层风险。

存放寿命短。 锡层暴露在空气中会逐渐氧化变黄，3~6个月后可焊性明显下降。如果产品有较长库存周期或出口海运需求，喷锡需要真空包装、干燥剂、湿度卡和隔纸等多重防护。

厚孔铜受限。 喷锡工艺对孔内铜厚有一定消耗，如果设计对孔铜有较高要求（如≥25μm），需与板厂提前确认工艺可行性，例如当孔铜要求达到25μm时，外层线宽间距通常需要满足≥4/4mil的基础条件。

四、沉金的优势与风险

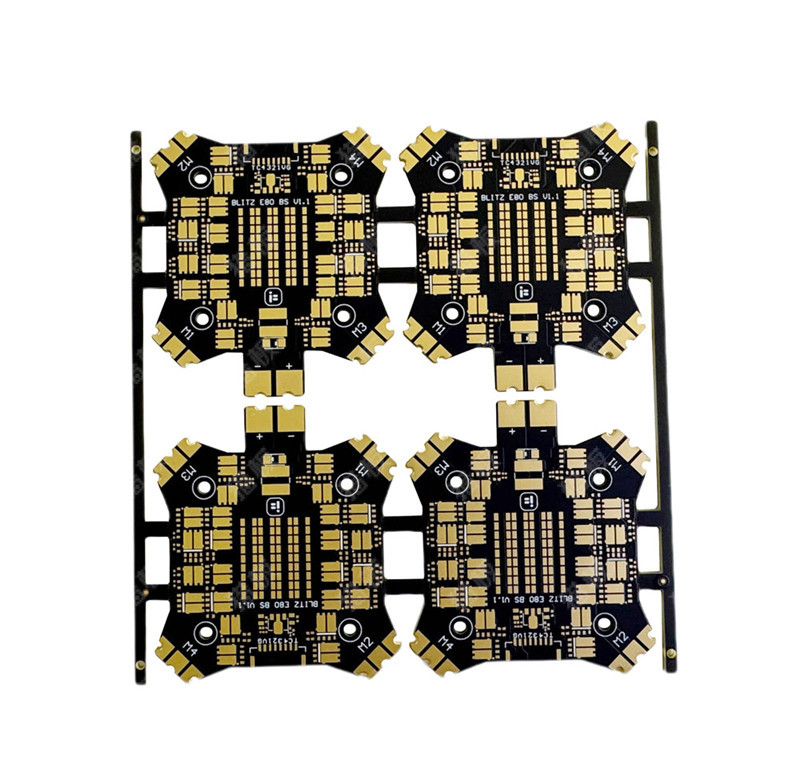

4.1 沉金的核心优势

极致平整。 化学沉积的镍金层表面粗糙度≤0.1μm，是所有表面处理中最平整的。这是BGA、CSP、01005等超细间距封装的唯一选择。

超长储存寿命。 金是惰性金属，在空气中几乎不氧化。沉金板储存寿命超过12个月，长期存放后可焊性基本不变。

零热冲击。 全程化学工艺，温度<100℃，对薄板、超薄板、复杂多层板零损伤。

耐多次回流。 可承受10次以上回流焊，适合需要多次焊接的复杂组装工艺。

适合绑定工艺。 对于COB（Chip On Board）金线绑定需求，虽然镍钯金在抗镍元素迁移方面表现更优，但沉金也是目前行业内的主流成熟选择之一。

4.2 沉金的核心风险

“黑镍”（Black Pad）问题。 沉金的金层在焊接时会快速溶解到焊料中，实际焊接发生在镍层表面。如果化学镀镍工艺控制不当，镍层过度氧化会形成“黑镍”层，导致焊点脆性断裂。这是沉金工艺最致命的质量隐患，对板厂的沉金线管控能力提出了极高要求。

成本较高。 沉金工艺的化学品成本、设备投入和工艺复杂度均高于喷锡。

沉金厚度并非越厚越好。 沉金常规能做到的厚度为1~3μ"（约0.025~0.075μm），超过此范围后极易发生镍腐蚀，板面发红甚至氧化，导致虚焊、掉件。这在行业内属于普遍存在的工艺风险预警，若客户坚持做超厚要求，需要承担相应的可靠性风险。

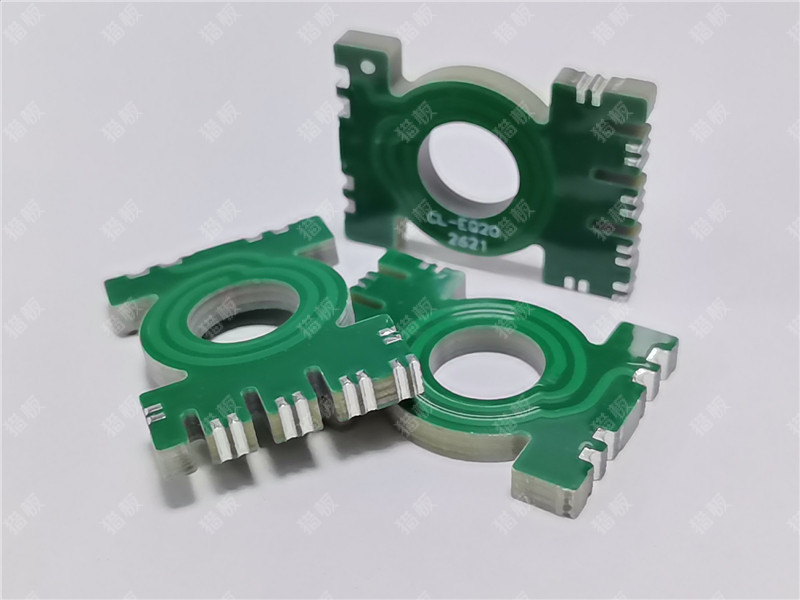

五、面向高可靠性场景的工艺能力支撑

针对汽车电子、工业控制、电力电源、储能/新能源、具身机器人等高可靠性领域，PCB表面处理的选择必须结合板厂的实际制程能力来综合评估。

在孔铜厚度管控上，行业普通标准默认为平均18μm（对应IPC二级标准），但针对通断可靠性要求极高的场景，猎板可以提供20μm、25μm、30μm乃至35μm的分级孔铜厚度选项。特别是在多层板领域，将孔铜提升至20μm以上，在设备长期通电运行中的稳定性与抗电迁移消耗能力均显著优于常规下限标准。

在电镀工艺路线选择上，采用负片电镀减法工艺相较于传统正片加法工艺，在镀铜密度、板面均匀性、线路工整度以及蚀刻精准度方面均具备明显优势。同时，搭配微晶磷铜球进行电镀，相比采用二次回收铜材的传统做法，沉积出的铜层结晶更致密、延展性更好，有机杂质夹带更少。

在成品铜厚交付方面，针对常规1oz的设计要求，喷锡板实际交付通常控制在3338μm，沉金板实际交付在3540μm，OSP工艺则约为31~38μm，均高于行业基础下限，为后续焊接和长期通电载流预留了充足余量。

此外，对于高可靠性产品，出货检验环节引入四线低阻测试，相比常规的二线导通测试，其检测精度可达微欧级别。该测试能够有效拦截孔铜偏薄、线路局部缺损或似断非断等高阻性隐患，而这些缺陷在常规测试中极易被漏过。

六、选型决策指南：什么场景选什么？

6.1 优先选喷锡的场景

• 常规消费电子产品，无BGA或BGA pitch≥0.65mm
• 单双面板或层数较低的简单多层板
• 对成本敏感的大批量项目
• 板厚≥1.0mm（薄板慎用）
• 产品上市周期短，库存周转快（3个月内完成组装）
• 对焊点机械强度有较高要求

6.2 优先选沉金的场景

• 有BGA、CSP、01005等超细间距封装的板子（沉金是事实上的唯一选择）
• 薄板（≤0.8mm） ，喷锡的热冲击可能导致翘曲
• 需要多次回流焊的复杂组装（沉金可承受>10次）
• 长储存周期产品（出口、备货型生产）
• 汽车电子、工控、医疗、军工等高可靠性领域
• COB金线绑定需求（若为金线绑定，镍钯金更优，但沉金也可用）
• 有阻抗控制要求的高频/高速板（平整度影响阻抗一致性）

6.3 实战建议

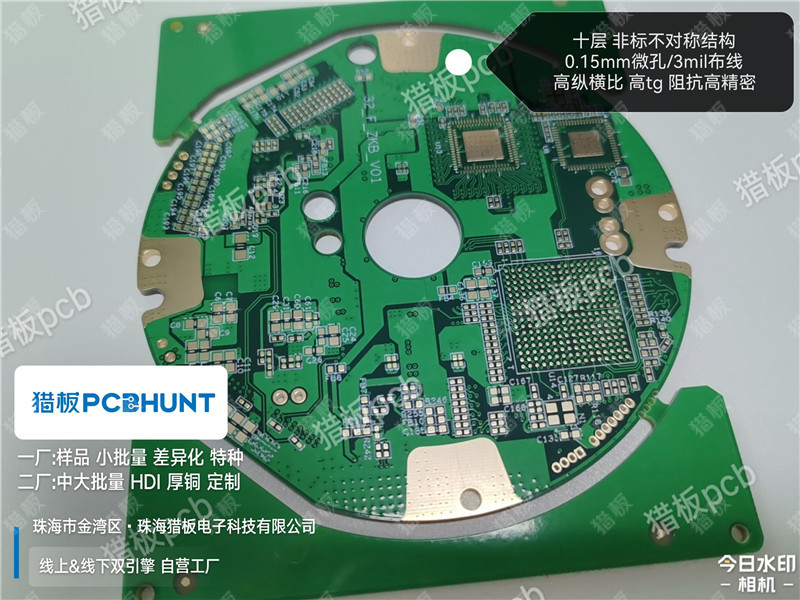

对于引脚密集的IC位或BGA区域，建议优先选择沉金工艺，这有利于保证焊锡的平整度和贴装良率。同时，高密度板切勿依赖手工焊接，务必采用机器贴装回流焊，以避免反复手工焊接带来的焊盘损伤和虚焊风险。

从焊接操作的便捷性来看，OSP工艺可焊性最佳，其次是有铅喷锡、沉金、无铅喷锡。但OSP储存寿命极短，一般仅适用于当月排产周转的场景，需要结合自身供应链节奏权衡。

七、常见问题解答

Q1：沉金板可以用于金线绑定吗？

常规沉金板不能直接用于金线绑定。主要原因是镍元素容易向金层迁移，镍氧化后导致金层氧化物含量增多，邦定性能下降。镍钯金（ENEPIG）由于中间钯层阻挡了镍元素向金层扩散，能够保持金层的洁净状态，才是金线绑定的优选工艺。

Q2：喷锡板存放多久后会出问题？

喷锡板在常规存储条件（温度20~30℃、湿度50%±20%）下，品质寿命约为6个月。但实际使用中，3个月后锡层氧化就开始影响可焊性。如果存放环境湿度偏高或存在盐分，氧化速度会显著加快。

Q3：为什么有些喷锡板焊锡没问题，有些却焊不上？

除了存放时间和环境湿度外，还和客户两次焊接的间隔时间、车间湿度以及回流焊炉本身的有机废气排放有关。对于大批量应用喷锡工艺的新项目，建议先安排小批量试产验证当前批次板材的焊锡适应性。

Q4：沉金厚度是不是越厚越好？

不是。沉金常规能做到的厚度是1~3μ"，超过之后不可避免会发生镍腐蚀风险，板子容易发红甚至氧化，导致虚焊、掉件。如果坚持做超厚沉金，虽然不必然100%发生不良，但发生此类质量隐患的概率会显著升高，风险需由使用方承担。

Q5：喷锡和沉金对阻抗控制有影响吗？

有影响。影响阻抗的因素包括线宽、线间距、铜厚、阻焊厚度、介质厚度以及介电常数。喷锡表面不平整会造成局部铜厚测量偏差和信号传输的微观反射，进而影响阻抗一致性。对于有严格阻抗公差要求（如±10%）的高频/高速板，沉金的平整度优势明显。

Q6：无卤/ROHS等环保认证对表面处理选择有影响吗？

如果是出口欧盟的产品，无铅喷锡或沉金是合规前提。有铅喷锡仅适用于非RoHS管制市场。目前主流的板厂均已通过ROHS 2.0（10项）、REACH及无卤素测试等认证，选型时需确认供应商是否具备相应资质。

总结

沉金和喷锡没有绝对的“好”与“坏”，只有“适合”与“不适合”。

给工程师的终极建议：

如果你的板子有BGA、CSP、细间距QFP——别犹豫，选沉金。喷锡的锡瘤会让你的贴片良率惨不忍睹。

如果你的板子是常规设计、成本敏感、库存周转快——喷锡完全够用，把省下的成本用在更关键的地方。

如果你的产品面向汽车电子、工业控制、电力电源、储能、机器人等高可靠性领域——沉金是更稳妥的选择，配合25μm以上孔铜加厚、四线低阻测试等进阶品控手段，能最大程度保障产品在全生命周期内的导通稳定性与耐环境老化能力。

如果你仍然拿不准——直接联系板厂的技术支持，将设计文件、应用场景、可靠性要求一并提交，让专业的工程团队帮你做前置工艺评审。毕竟，表面处理选错了，代价远比前期咨询费高得多。
