在PCB行业深耕的二十年里，我见证了下游应用从简单的消费电子向高频通信、毫米波雷达、新能源车载高压高频系统演进的整个过程。很多刚接触高频领域的工程师或采购，往往会陷入一个误区：认为高频PCB无非是换了一种更贵的板材。

但实际上，高频PCB与普通PCB（以FR-4为代表）之间的差异，是底层逻辑上的“物种之别”。这种差异贯穿材料物性、物理设计、生产制造乃至最终测试的全链路。如果仍用普通板的思维去审视高频板，很可能导致项目在原型验证阶段就因信号完整性（SI）崩溃或不可靠而失败。

今天，我从一个制造端工程师的视角，结合我们在猎板实际批产中积累的经验，为大家拆解高频PCB与普通PCB的五大核心差异。

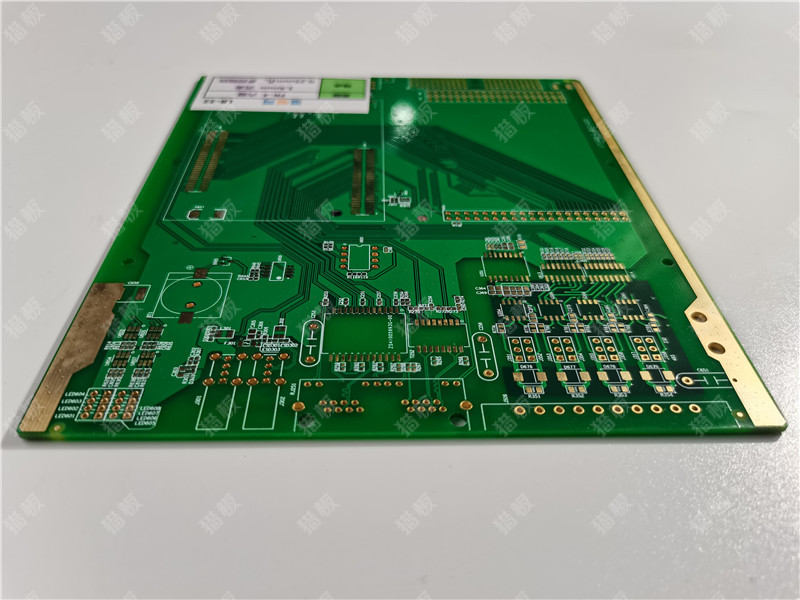

一、材料体系的根本差异：Dk/Df不再是“模糊参数”

普通FR-4板材（如建滔KB6160系列，TG130-140）在设计时主要关注的是机械强度、耐热性以及成本。对于介电常数（Dk，通常为4.2-4.6），大多数普通板厂在工程处理时仅将其视为一个固定值，因为在低频（<1GHz）下，Dk的微小波动对信号几乎无影响。

而高频PCB（如Rogers系列、台耀、Isola等）的材料选型，其核心逻辑是材料级的阻抗一致性。

• 关键指标：高频板材的Dk公差通常被严格控制在 ±0.02 以内（罗杰斯RO4000系列），损耗因子（Df）低至0.001~0.003。
• 猎板实战处理建议：我们内部针对高频订单强制启动等离子除胶渣工艺。因为普通FR-4采用化学除胶渣（高锰酸钾体系）足以应对，但高频材料（特别是PTFE铁氟龙材质）化学活性极低，若不使用等离子处理，孔壁残留的胶渣会导致孔铜附着力骤降，且残留物的高Df特性会直接破坏过孔的阻抗一致性。同时，普通板默认的公差体系已不适用，在猎板会依据客户选定的高频料号，强制匹配特定的压合叠层（PP片种类）进行补偿计算。

二、信号损耗（插入损耗）的量化博弈

普通PCB在1GHz以下频段，几乎不谈“插入损耗”，因为走线自身的导体损耗和介质损耗尚不足以干扰数字电平的判断。

但在高频领域（3GHz~30GHz甚至毫米波），**介质损耗成为主要矛盾**。普通FR-4的Df（损耗因子）约为0.02~0.025，这会导致信号在短短几英寸内能量大幅衰减，甚至完全淹没在噪声中。而高频板材的Df通常低于0.005。

制造端的工艺干预：
为了对抗损耗，高端高频板往往采用低轮廓铜箔（VLP或RTF铜箔）。普通PCB出货标准中，表面铜厚多为1oz≥35µm，但高频板为了趋肤效应和损耗的平衡，往往指定更重的铜厚（如2oz甚至3oz）。在猎板的出货标准中，针对高频/高速订单，我们强制将表面成品铜厚做到1oz≥35µm（且针对指定厚铜板执行可指定最高≤15oz的特殊协议），确保大电流和低损耗的物理基础。同时，针对字符和阻焊，我们默认采用低损耗的感光油墨（太阳油墨），避免外层油墨的高吸湿性在高频环境下拉大实际损耗值。

三、阻抗控制的难度系数完全不同

普通PCB也做阻抗控制（如50欧姆或90欧姆差分），公差通常为 ±10% 。由于普通板线宽较大、层数较少，这种公差在常规产线中很容易通过调整蚀刻补偿来实现。

但高频PCB的阻抗控制，是一个涉及微观结构的严苛博弈。

• 高频板线宽极细（猎板内层/外层极限可达 2mil/2mil），线宽细，蚀刻过程中的“水池效应”更明显，侧蚀带来的线宽变化率被放大。
• 需要特别留意的是内层铜厚。普通板内层1oz做到约30um即可，但高频板为了降低直流电阻，内层往往要求2oz或以上（猎板内层常规可做3oz，极限≤8oz）。高铜厚叠加细线路，对蚀刻液置换效率提出极高要求。

猎板的工艺破局：
普通工厂采用正片工艺（图形电镀），在细线高频板上极易因镀层不均匀导致阻抗漂移。猎板在珠海基地的高多层产线中，针对高频订单优先采用负片电镀减法工艺（直接蚀刻），配合DES超厚铜真空精密蚀刻连线（众和兴设备）进行全盘式、交错不对称侧喷设计，有效规避了“沙滩效应”带来的线宽毛边。此外，我们不满足于仅提供理论计算值，会在首板中加测四线低阻并结合阻抗测试仪（维创兴，精度±1%）进行实时反推调整，确保成品阻抗公差可严控在 ±10% 以内，甚至部分结构可挑战±5%。

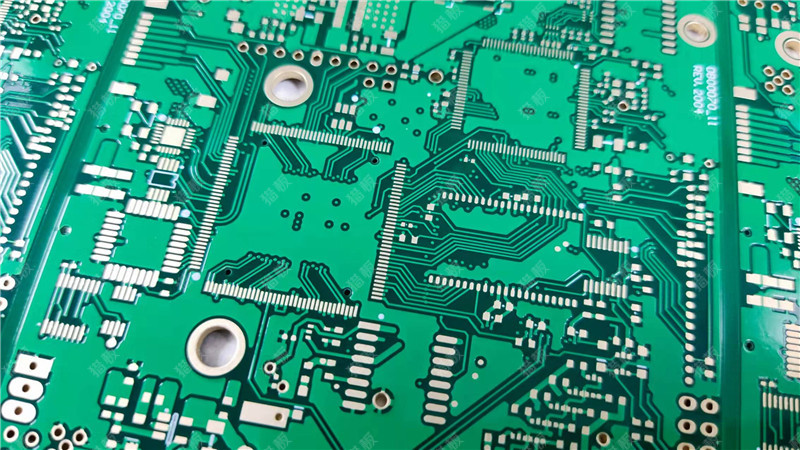

四、加工精度与孔壁质量的“工业级”要求

对于普通PCB，孔径公差±0.075mm（PTH）是行业标准。孔壁粗糙度只要≤25μm（IPC二级），大部分应用都可接受。

但在高频应用中，过孔是容性阻抗变化的元凶。孔壁的玻纤毛刺或残渣，在普通板上只是潜在的质量隐患，在高频板上就是明确的驻波发生点。

此外，高频板常搭配**背钻（Back Drilling）**工艺，用以剔除过孔中无效的Stub（残桩）。猎板对背钻的控深精度要求极为苛刻（控深钻孔精度±15微米），远高于普通板的普通沉头孔控深。一旦背钻深度过浅（Stub残留过长）或过深（损伤有效信号层），整套高频链路直接报废。我们在出货前会采用X-RAY检测机（维创兴）配合显微切片金相显微镜进行批量抽检，确保层间重合精度满足25um要求。

五、表面处理与涂覆层的“趋肤效应”考量

普通PCB选择表面处理（如喷锡HASL、OSP、沉金ENIG）主要基于可焊性和成本考量。例如喷锡处理（锡铅合金）成本最低，但表面粗糙度极大。

在高频（特别是>10GHz频段），信号仅在导体表面极薄的“趋肤层”内传输。喷锡层的合金结构不均匀且厚度不可控（通常2-40um），这会导致高频信号的附加相位噪声剧增。

猎板的高频专属推荐方案：

1. 首选沉金或镍钯金（ENEPIG）：沉金厚度控制在1-3u"（针对普通焊盘），镍钯金（Pd 1-10u"，Au 1-10u"）用于金线邦定。这两种工艺镀层平整、晶格致密，能最大程度保证高频信号的表层传输质量。我司内部已验证，沉金工艺的表面粗糙度远低于喷锡，且抗氧化性强，适合高频模块的长期存放与多温区回流焊。
2. 坚决规避常规有铅/无铅喷锡：除非客户指定且明确知晓风险。如果是高频天线板，我们在工程审核环节会强制建议修改表面工艺。
3. 阻焊油墨的介入：高频板必须选用低介电常数的感光油墨（如太阳油墨），且猎板针对高频板会主动加厚阻焊厚度至10-15µm（高于普通板常规的≥8µm），以隔绝外部湿气对介质层Dk值的侵蚀，保证户外或车载高湿环境下的长期性能稳定。

常见问题板块（Q&A）

Q1：为了降本，能否将高频板材的芯板换成普通FR-4，仅让表层高频材质走线？
A：这属于混压结构。虽然在技术上可行（猎板支持定制特殊混压/异质混压），但风险极高。因为FR-4与高频材料（如Rogers）的热膨胀系数（CTE）差异巨大，在无铅焊接（峰值260℃）的高温下极易产生板弯板翘甚至分层。猎板在承接此类订单时，必须要求客户提供完整的压合结构叠层图，且强制采用高TG（≥170）的粘结片（PP）作为过渡层，并严格监控翘曲度（出货标准≤0.5%）。不建议中小批量项目轻易尝试。

Q2：我的高频板线宽只有3mil，孔铜却要求25um，能做吗？
A：这在普通板厂是“禁忌”参数（厚铜+细线），但猎板有专门应对措施。针对孔铜≥25um且线宽间距要求≥4/4mil的情况，我们内部会启动“厚铜细线”特殊D/F管控流程，同时利用负片工艺结合真空蚀刻来规避侧蚀量过大的问题。在电镀端，我们使用台湾竞铭全自动垂直电镀线（搭配微晶磷铜球）保证镀铜延展性≥20%且均匀性≥97%，确保高可靠性。

Q3：高频板是否需要100%做四线低阻测试？
A：普通飞针二线测试精度低（Ω级），对于高频过孔中存在的微小裂纹（非完全断路）存在“漏检”可能。猎板针对汽车、医疗、高频通信类产品，默认升级为精密四线飞针测试机（协辰），其抗干扰能力强，能够精准捕捉0.1μΩ级的异常波动。在猎板的Ⅲ级验收标准中，四线低阻测试是保障高频产品长期使用不失效的关键防线。

总结

高频PCB与普通PCB的差异，绝非简单的“板材代号不同”。从材料选型（Dk/Df及铜箔粗糙度）、加工精度（钻孔/背钻/孔壁粗糙度）、阻抗控制算法、蚀刻工艺（真空蚀刻/负片工艺），到最终的表面处理策略（沉金/镍钯金）和测试标准（四线低阻/阻抗条实测），每一个环节都需要深度的工艺重组。

对于采购和工程师而言，高频板的成本高，不仅贵在材料本身，更贵在良率损失和报废成本。猎板基于工业4.0智慧工厂的制程能力（如LDI曝光机消除菲林涨缩误差、AVI自动外观检测机识别25um级缺陷等），确保了高频板在量产端的品质一致性，将普通工厂难以逾越的工艺鸿沟，转化为标准化的生产流程。如果您正在规划5G通信、毫米波雷达或高速光模块项目，强烈建议在投板前与我司工程确认完整叠层和阻抗耦合方案，从源头规避高频失效风险。
