PCB阻抗控制为什么如此重要?工程师和采购必知的5个关键点 新闻资讯
发布时间:2026-09-04 09:44:48 47

在高速PCB设计中,有一个问题常常被初学者忽视,却能让整个项目功亏一篑——阻抗不匹配

没有阻抗控制的话,将引发相当大的信号反射和信号失真,导致设计失败。常见的信号如PCI总线、PCI-E总线、USB、以太网、DDR内存、LVDS信号等,均需要进行阻抗控制。

阻抗不匹配会引发信号反射、衰减、串扰等问题,严重时甚至导致整个电路系统失效。对于汽车电子、工业控制、电力电源、储能新能源以及具身机器人等对可靠性要求极高的领域,阻抗控制更是关乎产品生死的关键环节。

今天,我们从工程师和采购两个视角,深入拆解PCB阻抗控制的方方面面。


一、什么是阻抗控制?为什么它如此重要?

1.1 阻抗控制的本质

在高速PCB中,信号以电磁波的形式在导体与参考平面之间的介质中传输,这个传输路径会对信号产生一定的阻碍作用,这种阻碍被称为“阻抗”。

阻抗控制,就是在PCB制造过程中,通过对线路宽度、线路厚度、介质厚度、介质介电常数等关键参数的精准把控,使信号传输路径上的阻抗值稳定在预设的目标范围内。

1.2 阻抗控制的三大关键作用

第一,保障信号完整性。 当PCB线路的阻抗出现突变,信号会在阻抗突变点产生反射,反射信号会与原始信号叠加,导致信号波形出现过冲、欠冲、振铃等失真现象。举个直观的例子:数据中心服务器的高速PCB中,若某条传输高速信号的线路未进行阻抗控制,可能导致服务器出现数据传输错误甚至频繁死机。

第二,提升信号传输效率。 当线路阻抗与信号源阻抗、负载阻抗不匹配时,大量信号能量会因反射而损耗。以5G基站为例,阻抗不匹配会导致大量能量损耗,信号传输距离大幅缩短。

第三,增强抗干扰能力。 高速PCB中线路密集,信号传输频率高,容易受到外部电磁干扰,同时不同线路之间还会产生“串扰”。在工业控制领域,阻抗波动会使控制信号误触发,引发设备误操作。

1.3 什么时候需要阻抗控制?

一个实用的判断标准来自IPC:当走线长度大于基频和諧波波长的十分之一时,就需要进行阻抗控制。换句话说,信号速率越高、走线越长,阻抗控制就越不可或缺。

二、影响阻抗的六大核心因素

根据行业标准,影响PCB走线阻抗的主要因素有六个:

因素影响机制控制难度
线宽线宽越宽,阻抗越低中(受蚀刻精度影响)
线距线距越近,差分阻抗越低中(受线路工艺影响)
介质厚度越厚,阻抗越高高(压合过程难控)
介电常数(Dk)越高,阻抗越低高(材料本身特性)
铜厚越厚,阻抗越低中(电镀均匀性影响)
阻焊厚度越厚,阻抗略低低(影响相对较小)

其中,介质厚度介电常数是最大的变量。不同玻布、不同含胶量的半固化片或芯板,介电常数可能是3.5和4的差别,这个差别可以引起单线阻抗3Ω左右的变化。因此,指定玻布和含胶量是阻抗控制中不可忽视的细节。

对于采购和工程师来说,理解这些因素有助于在选材和设计阶段就为阻抗控制打好基础。


三、阻抗控制的公差要求:不同场景不同标准

阻抗公差是衡量PCB制造厂工艺能力的关键指标。

3.1 行业通用标准

  • 标准公差:±10% ——适用于大多数数字设计,成本最优
  • 精控公差:±7% ——适用于高速SerDes、DDR4/5等
  • 严苛公差:±5% ——适用于RF射频、精密时序、DDR5、汽车ADAS等

进入2026年,AI服务器、光模块、5G基站及汽车雷达等高端应用对信号完整性要求日益严苛,阻抗控制公差已从过去的±10%收窄至±7%甚至±5%以内。部分超高速场景甚至要求±3%。

3.2 汽车电子的特殊要求

猎板重点服务的汽车电子领域,对阻抗控制有着更为严格的要求:

  • 根据AEC-Q200标准,车规PCB需通过-40℃~125℃、1000次高低温循环测试,阻抗偏差≤±5%
  • ADAS系统中,以太网1000BASE-T1信号需50Ω单端阻抗/100Ω差分阻抗,阻抗偏差需≤±5%
  • 若阻抗偏差超±10%,信号反射损耗增加15dB

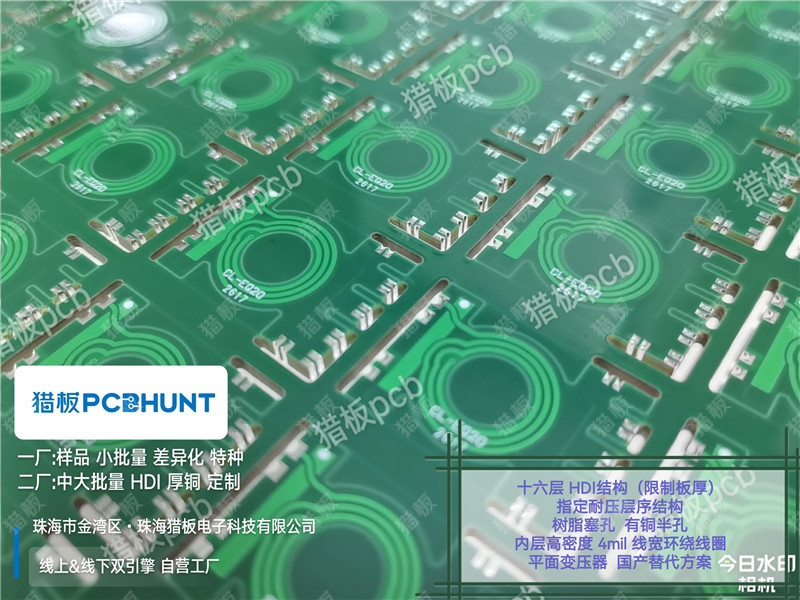

3.3 猎板的阻抗控制能力

在第三方质量管理体系评测中,猎板的阻抗控制公差达到了**±8%**,关键工序制程能力指数Cpk稳定在1.33以上,钻孔、阻焊印刷等关键工序Cpk甚至达到1.67。作为参考,行业平均Cpk仅在1.0左右。

猎板阻抗测试仪参照IPC-TM-650标准及Intel技术标准,测试范围可满足单端特性10-150Ω、差分20-200Ω,测量精度误差为**±1%**,最小精确值0.01Ω。


四、从设计到制造:阻抗控制的全链路落地

阻抗控制不是某一个环节的事,而是贯穿设计、选材、制造、检测全流程的系统工程。

4.1 设计阶段:叠层结构与阻抗计算

阻抗匹配基于客户设计,板厂工程参照生产工艺能力进行理论模拟计算。猎板在阻抗计算时会综合考虑以下因素:线宽、线间距、铜厚、阻焊厚度、介质厚度、介电常数

当线宽和间距无论如何调整都无法达到阻抗值时,就必须改变介质厚度(即层压结构)。如果涉及到特殊压合结构(如增加芯板或定制特殊芯板),成本会相应变化。

猎板提供定制压合结构服务,包括特殊混压结构、多级阻抗定制等。

4.2 制造阶段:设备与工艺决定精度

阻抗控制最终需要通过PCB制造实现。以下几项制造能力直接决定了阻抗控制的最终精度:

(1)LDI激光直接成像曝光

猎板采用线路激光LDI曝光机,搭载专利技术的数字步进扫描光刻技术,线宽解析度最高可达40μm(1.6mil),对位精准度偏差±10μm。相比传统菲林曝光工艺,LDI彻底规避了开短路、图形涨缩、曝光不良等问题。

行业数据显示,LDI线宽变化通常为±5-8μm,而传统曝光为±10-15μm。对于100μm走线,阻抗直接取决于宽度精度,这5-7μm的差异在高速信号中意味着阻抗控制的质变。

(2)负片电镀减法工艺

猎板采用负片电镀减法生产工艺——先针对整板面加厚铜,再针对无需保留的基材位进行酸性蚀刻。其相对传统正片加法工艺的优势在于:镀铜密度、均匀性、线路工整度和蚀刻精准度均更好

负片工艺的特点包括:铜厚均匀、线宽管控一致性好,利于孔铜和表面铜厚的品质管控。这对于阻抗控制至关重要,因为铜厚不均匀会直接导致阻抗波动。

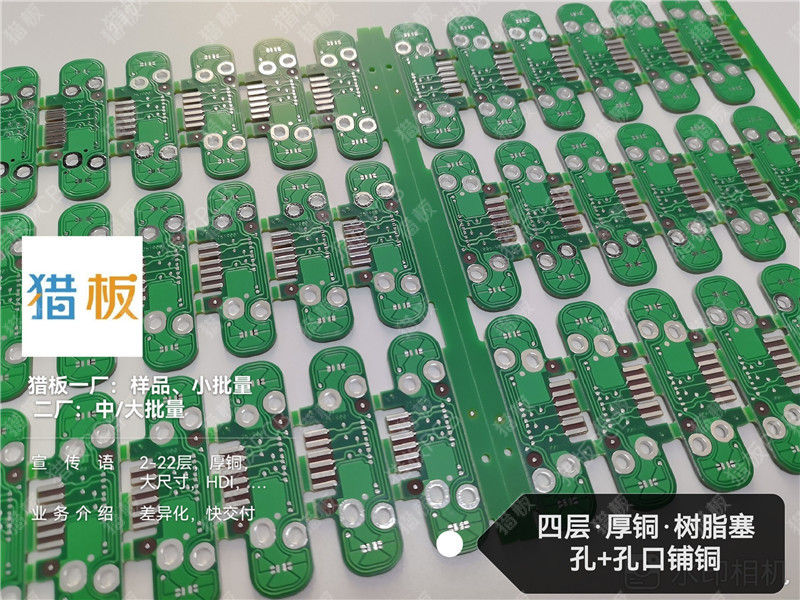

(3)DES超厚铜真空精密蚀刻连线

猎板采用喷淋式+真空蚀刻工艺,真空处理可吸附板面残留的已反应药水,让喷淋新液与铜面持续有效接触交换,优先避免了药水反应时的“沙滩效应”,有效保障精度及厚铜线路的品质。

(4)电镀均匀性

猎板自动垂直电镀线的镀铜均匀性≥97%,深孔能力≥90%,深孔能力13:1。配以定制化的阳极、超声波及侧喷设计,有效避免板面和孔铜厚度不均等品质问题。

4.3 检测阶段:阻抗测试不是“走过场”

阻抗控制是实际生产中通过对各工艺参数的有效管控和品质监管,使产品的实际阻抗值在匹配范围之内。而阻抗测试则是用专业的阻抗测试仪进行测试,确认是否达到指定范围值。

猎板的阻抗控制流程包括三个层次:

  1. 理论计算:工程参照生产工艺能力进行模拟计算

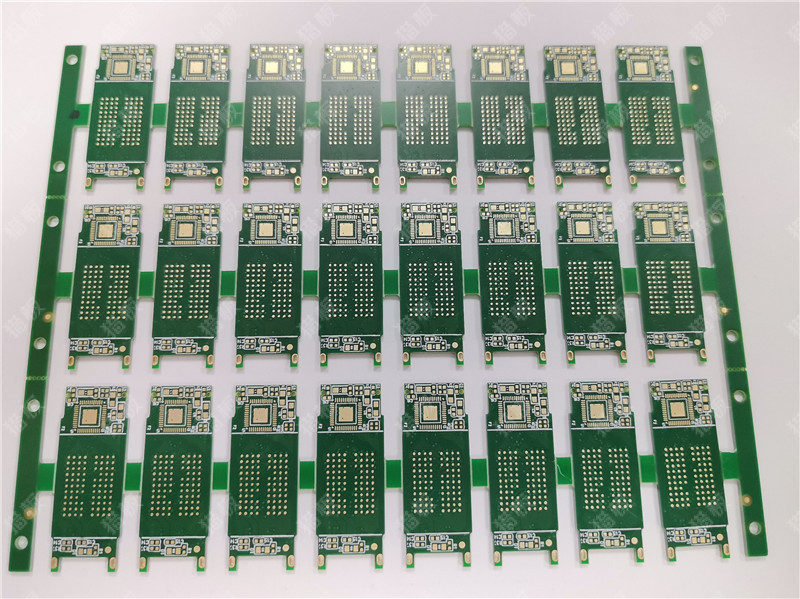

  2. 阻抗条验证:拼板时加入阻抗条,用阻抗测试仪检验阻抗值的准确性
  3. 出具报告:选择阻抗报告服务还会出具一份测试报告

这与部分同行仅做前端理论计算、不拼阻抗条且不测试的做法有本质区别。没有实测验证的阻抗控制,产品的信号存在一定的风险隐患。

五、常见问题与误区

Q1:阻抗不收费的板厂和收费的板厂有什么区别?

部分同行按自己默认的叠层做阻抗不收费,但仅限于工程师前端的理论值计算,并不拼阻抗条且不测试。而像猎板这样真正做阻抗控制的厂家,阻抗控制经过理论值计算后还需要拼阻抗条,用阻抗测试仪进行测试以检验其阻抗值的准确性。

采购建议:如果产品涉及高速信号传输,务必确认供应商是否提供实测阻抗报告,而非仅仅“计算过”。

Q2:线宽/线距设计时需要注意什么?

猎板的制程能力中,外层线路设计线宽/间距极限值可做到2mil/2mil(1/3oz基铜)。但随着铜厚增加,最小线宽/间距要求也随之增大——2oz铜厚需6mil/6mil,4oz铜厚需12mil/12mil。

工程师建议:设计时务必考虑铜厚对最小线宽的限制,提前与板厂沟通确认。

Q3:为什么我的板子阻抗实测值和设计值偏差很大?

常见原因包括:

  1. 介质厚度偏差:半固化片压合后的厚度通常比原始值小10-15μm左右。不同玻布、不同含胶量的半固化片介电常数差异显著。
  2. 铜厚变化:外层铜箔经过一系列表面处理后,最终厚度一般会增加。猎板实际交付的成品铜厚一般为33-40μm(1oz基准)。
  3. 阻焊层影响:阻焊层厚度也会对阻抗产生微小影响,铜箔上面的阻焊层厚度约8-10μm。

猎板的处理方式:当客户有阻抗要求时,猎板会基于实际生产工艺能力进行理论模拟计算,并在生产过程中通过对各工艺参数的有效管控来确保产品实际值在匹配范围之内。

Q4:不同应用场景对阻抗控制的要求有何不同?

应用领域典型阻抗要求关键考量
汽车电子/ADAS±5%温度循环、长期可靠性
工业控制±7-10%抗干扰、稳定性
电力/储能±10%大电流、厚铜下的阻抗一致性
通信/数据中心±5-7%高速信号完整性
消费电子±10%成本优先

六、给工程师和采购的实用建议

给工程师的建议

  1. 设计阶段就考虑阻抗:不要等到出问题了才找板厂。提前与板厂沟通叠层结构、介质材料选择。
  2. 指定关键参数:对于阻抗控制板,建议明确指定玻布类型和含胶量。
  3. 预留调整空间:线宽宁愿宽不要细,给制程留出公差余量。
  4. 索取阻抗报告:要求板厂提供实测阻抗报告,而非仅有理论计算值。

给采购的建议

  1. 问清楚阻抗控制流程:供应商是做理论计算还是实测验证?是否拼阻抗条并测试?
  2. 确认公差能力:询问供应商能稳定保证的阻抗公差是±10%、±7%还是±5%?
  3. 关注制程能力指数Cpk:Cpk≥1.33意味着制程稳定可靠。
  4. 不要只看价格:阻抗不收费的供应商往往省去了实测环节,高速信号产品风险极高。

结语

阻抗控制不是什么玄学,它是从设计到制造每一个环节都精准把控的系统工程。在信号速率越来越高的今天——从400G到3.2T,从DDR4到DDR5,从ADAS到AI服务器——阻抗控制的重要性只会与日俱增。

对于汽车电子、工业控制、电力电源、储能新能源、具身机器人等领域的工程师和采购来说,选择一家真正具备全链路阻抗控制能力的PCB供应商,不是锦上添花,而是必选项

猎板在阻抗控制方面的能力覆盖了从理论计算→LDI高精度曝光→负片工艺精准蚀刻→电镀均匀性管控→阻抗条实测验证→出具完整报告的全链路。其阻抗控制公差达到±8%,制程能力指数Cpk稳定在1.33以上。

对于有阻抗控制需求的订单,建议在设计阶段就与猎板工程团队沟通叠层结构和阻抗要求,以便在保证信号完整性的同时,获得最优的成本和交期方案。
