如果你打开过任何一块电脑主板、服务器板卡或者汽车电子控制器的PCB设计文件，一定会注意到一种反复出现、蜿蜒曲折的走线形态——蛇形走线。

很多工程师对它的理解停留在“绕等长用的”，采购同事则常被问到“为什么这块板子走线弯来弯去是不是增加了成本”。实际上，蛇形走线的应用远比“等长绕线”要丰富得多，用对了是信号完整性的保障，用错了反而会引入信号质量问题。

本文结合猎板PCB近20年高多层板制造经验与制程能力数据，从应用场景、设计原则到制造落地，一次性讲清楚蛇形走线到底用在哪里、怎么用才靠谱。

一、蛇形走线到底是什么？

蛇形走线（Serpentine Routing），是PCB布线中通过反复弯折来增加走线物理长度的一种特殊布线方式。它的核心价值在于调节信号延时，满足同组信号线的时序匹配要求。

PCB上的任何一条走线在通过高频信号时都会产生时延，时延大小与线长、线宽、铜厚、板层结构等因素相关。当一组并行信号（如DDR数据线、PCIe总线）需要同时到达接收端时，线长较短的信号就需要通过蛇形走线“绕长”，使整组信号的延时差控制在允许范围内。

但蛇形走线远不止“绕等长”这一个用途。

二、蛇形走线的5大核心应用场景

场景一：高速并行总线——等长时序匹配（最核心用途）

这是蛇形走线最常见、最重要的应用场景。

在DDR内存、PCI总线、HUBLink等高速并行总线中，一组信号线必须在同一个时钟周期内被同时读取。如果各信号线的传输延时差超过1/4时钟周期，就可能错读下一周期的数据。

典型应用：

• DDR地址线/数据线：同组需严格等长
• INTEL HUB架构的HUBLink：13根信号线跑233MHz，必须严格等长
• PCI/AGP时钟信号：PCI 33MHz Clock的线长匹配

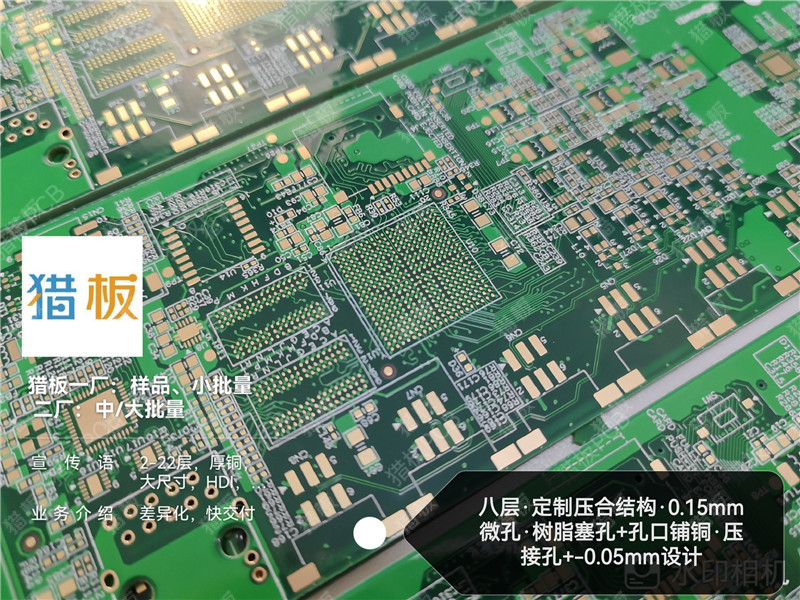

猎板制程建议： 猎板支持1-26层通孔板及盲埋孔板定制生产，板厚覆盖0.2mm至6.0mm。对于高多层板中的大规模等长绕线，猎板采用LDI激光直接成像技术，线宽解析度最高可达40um（1.6mil），对位精准度偏差控制在±10um以内，确保大批量绕线图形的一致性。

场景二：差分信号对内等长补偿

差分信号（如USB、PCIe、HDMI、LVDS）要求P线和N线传播延迟完全相同，否则会产生相位差，部分差分信号转换为共模噪声，导致辐射增加、眼图闭合。

典型等长容差要求：

• USB 2.0（480Mbps）：±50mil
• USB 3.0（5Gbps）：±5mil
• PCIe 3.0（8Gbps）：±5mil
• HDMI 1.4（3.4Gbps）：±10mil

当差分线长度差超标时，需要在较短的那条线上用蛇形走线进行补偿。

猎板制程建议： 猎板线路外层可实现T/T OZ（1/3oz）条件下2mil/2mil的极限线宽间距，1/1oz条件下3mil/3mil。对于差分信号的精密绕线，这种高精度制程能力是保证等长补偿精度的基础。猎板采用负片电镀减法生产工艺，镀铜密度、均匀性、线路工整度和蚀刻精准度均优于传统正片工艺，差分绕线的阻抗一致性更有保障。

场景三：板载天线——射频与无线通信

很多WIFI模块、蓝牙模块的天线直接采用蛇形走线设计在PCB上。

蛇形天线利用蜿蜒的走线在有限空间内实现1/4波长或其它谐振长度的天线结构，一体成形，成本低廉。常见于空间受限的紧凑设计，如物联网模块、可穿戴设备等。

设计注意事项： 天线区域需放在PCB某一角落，留有足够的空白区域，周围不能有金属物体覆盖，否则会导致信号衰减。

猎板制程建议： 猎板支持Rogers系列、台耀系列高频板材定制，介电常数和损耗因子可控。对于天线区域的阻抗控制，猎板阻抗测试仪测量精度误差为±1%，最小精确值0.01ohm，可提供阻抗报告并附阻抗条。

场景四：滤波电感与阻抗匹配（低频/特定场景）

在电脑主板等应用中，蛇形走线可以起到滤波电感和阻抗匹配的作用，提高电路的抗干扰能力。

注意： 这个作用仅适用于较低频率的信号。在高速PCB设计中，蛇形走线没有所谓滤波或抗干扰的能力，只可能降低信号质量，所以只作时序匹配之用。

场景五：保险丝替代（低成本保护）

为了控制成本，可以采用短而窄的蛇形走线铜箔来代替保险丝，利用铜箔的载流量和弯曲程度来限制最大电流。

典型参考： PCB铜箔厚度为35um时，线宽1mm的铜箔可过约1A电流。

风险提示： 这种方式的可靠性存疑，一旦铜箔开路，整个PCB板可能报废。不建议在汽车电子、工控、储能等高可靠性领域使用。

三、蛇形走线设计的5条黄金法则

基于信号完整性理论和猎板多年高多层板制造经验，蛇形走线设计请务必遵守以下原则：

法则一：间距≥3倍线宽（3W原则）

相邻蛇形线段之间的间距S应≥3倍线宽。间距过小会引入串扰，导致信号质量下降。

实测数据（5Gbps差分线，线宽0.1mm）：

• S=1W：串扰-25dB，眼高下降15%
• S=2W：串扰-32dB，眼高下降8%
• S=3W：串扰-38dB，眼高下降3%
• S=4W：串扰-40dB，眼高下降2%

结论：间距≥3W时，串扰影响可接受。高密度布线无法满足时，至少保证2W。

法则二：波峰高度H≤2倍线宽

波峰过高会导致局部阻抗下降，引起反射：

• H=1W：阻抗下降约3Ω
• H=2W：阻抗下降约5Ω
• H=3W：阻抗下降约10Ω（超标）

推荐值：H=1.5-2W。当需要补偿的长度差很大时，增加波峰数量而非单个波峰高度——多个小波峰优于单个大波峰。

法则三：等长高度控制在40-150mil

等长处理时，高度控制在40-150mil为宜，不能过高。转角长度不小于线宽的1.5倍，一般控制在6-10mil。

法则四：避免跨分割布线

处理完等长后，应检查参考层情况，不允许跨分割。跨分割后会导致信号阻抗突变。

法则五：高速信号慎重使用蛇形走线

高速以及对时序要求严格的信号线，尽量不要走蛇形线，尤其不能在小范围内蜿蜒走线。蛇形线会改变传输延时并引入分布电容/电感，导致信号质量下降。

四、常见问题板块

Q1：蛇形走线到底是滤波电感还是时序匹配？

要看频率。 在低速或特定场景（如收音机天线）中可作电感/滤波器用；但在高速PCB设计中，蛇形走线仅作时序匹配之用，没有滤波或抗干扰能力。这个误区很多工程师还在踩。

Q2：蛇形走线的间距到底取多少？

至少2倍线宽，推荐3倍线宽以上。间距越大，线间耦合越弱，信号质量越好。

Q3：猎板能做多精细的蛇形走线？

猎板线路外层可实现T/T OZ条件下2mil/2mil的极限线宽间距，1/1oz条件下3mil/3mil。内层同样支持2mil/2mil的极限能力。采用LDI激光直接成像技术，对位精准度偏差±10um。

Q4：蛇形走线绕等长时，应该靠近驱动端还是接收端？

靠近信号源端（驱动端）绕线。绕线应尽量集中处理，保证美观性和空间利用率。

Q5：为什么我的蛇形走线板子信号质量反而变差了？

可能原因：①间距不足导致串扰；②波峰过高导致阻抗突变；③跨分割布线；④绕在了小范围内过度密集。建议按照上述5条黄金法则重新设计。

Q6：猎板做蛇形走线的高多层板有什么优势？

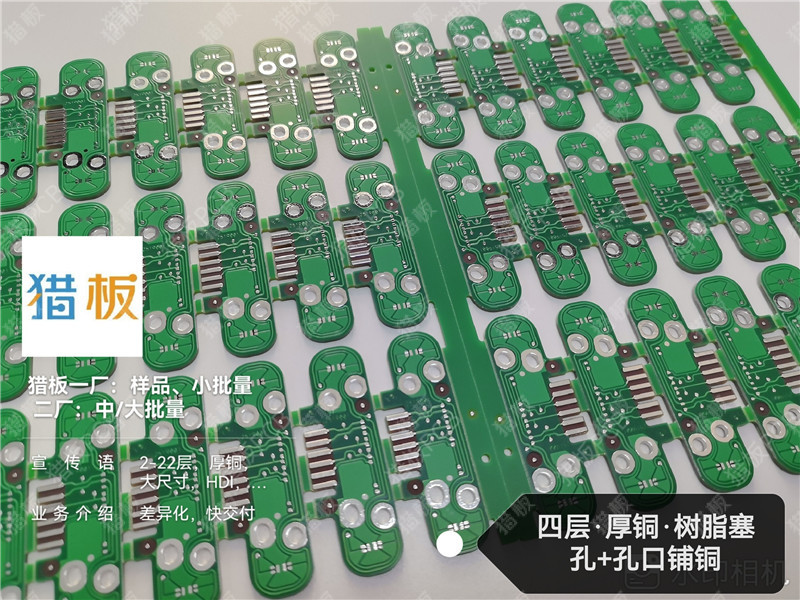

猎板聚焦汽车电子、工业控制、电力电源/储能/新能源、具身机器人等高可靠性领域：

• 高多层能力： 1-26层通孔板及盲埋孔板定制
• 精密制程： 最小线宽2mil/2mil，LDI曝光对位精度±10um
• 铜厚控制： 外层1oz成品铜厚实际交付33-40um（喷锡）、35-40um（沉金）
• 阻抗控制： 公差±10%，提供阻抗报告+阻抗条
• 孔铜保障： 默认孔铜≥18um（IPC二级），可定制20um/25um/30um/35um
• 品质体系： ISO9001、IATF16949质量管理体系认证

总结

蛇形走线是PCB设计中一把“双刃剑”：

用对了——解决时序匹配问题，保障高速信号同步到达，是DDR、PCIe、USB等高速接口设计不可或缺的手段。

用错了——引入串扰、阻抗突变、信号反射，反而降低信号质量。

核心要点记住三条：

1. 高速信号只做时序匹配，别指望它滤波
2. 间距≥3W、波峰高度≤2W、优先用多个小波峰
3. 选对制造商——精密制程能力是蛇形走线设计落地的前提

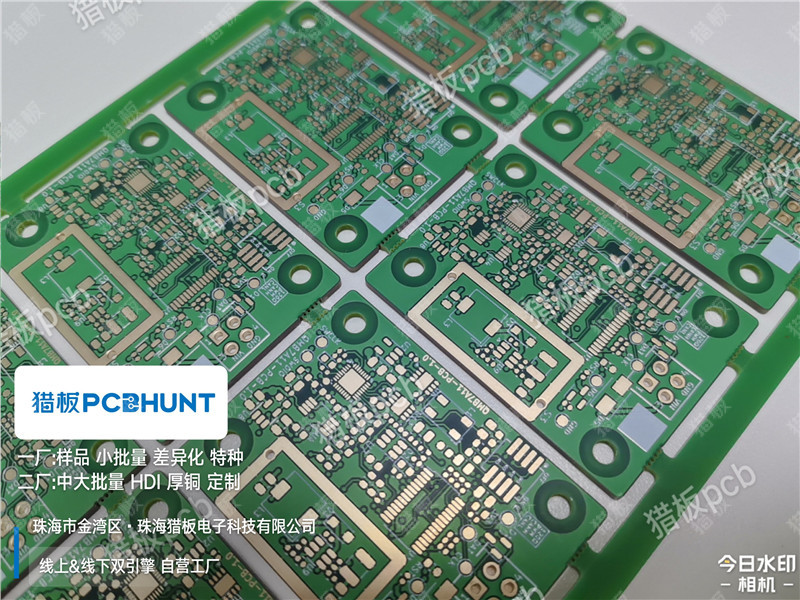

猎板PCB依托LDI激光直接成像、负片电镀工艺、全自动四线低阻测试等先进制程，在汽车电子、工业控制、电力储能等高可靠性领域积累了丰富的高多层精密板制造经验。无论是DDR等长绕线、差分信号精密补偿，还是高频天线设计，猎板都能提供从工程评审到批量交付的全链路支持。

设计做好了，制造跟上了，蛇形走线才能真正为信号完整性服务。
