在PCB设计与制造领域，Mark点——这个看似微小的细节，往往是决定SMT贴片成败的关键因素。许多工程师在Layout阶段对Mark点重视不足，导致后续贴装工序出现元件偏移、识别失败甚至批量报废的严重后果。作为在PCB行业摸爬滚打二十年的工程师，我今天就从专业角度把Mark点的门道讲透，尤其结合猎板在汽车电子、工业控制、电力电源、储能新能源及具身机器人等高可靠性领域的制程经验，帮大家一次性避开所有坑。

一、Mark点是什么？为什么SMT产线离不开它？

Mark点，也叫基准点（Fiducial Mark）或光学定位点，是SMT贴片机视觉系统识别PCB位置和方向的参照标志。简单来说，贴片机在高速运转时，需要通过CCD摄像头捕捉Mark点的精确坐标，以此校准整块PCB的涨缩偏差和定位误差，确保每一颗元器件都能精准贴装在焊盘上。

没有Mark点，贴片机就像蒙着眼睛穿针引线——精度无从谈起。尤其是当前汽车电子、工业控制、储能BMS等领域的PCB集成度越来越高，BGA引脚间距细至0.4mm、0201甚至01005阻容件大量使用，Mark点的精度直接决定了产品的直通率和长期可靠性。

二、Mark点设计的核心规范——从数量到尺寸，一条都不能错

根据IPC标准和行业通行做法，Mark点设计需遵循以下硬性规则：

1. 数量与布局：三点成L，缺一不可

拼板的工艺边上或单板上至少需要三个Mark点，呈L形分布，且对角Mark点关于中心不对称（起防呆作用）。三个点分别定位X轴、Y轴和旋转角度，两点或四点都无法实现精准的防呆识别。

如果双面都有贴装元件，每一面都必须独立放置Mark点。很多工程师只在一面放了Mark点，结果另一面贴装时设备无法识别，只能返工加贴——这在批量生产中代价极高。

2. 位置要求：距板边至少5mm

Mark点中心距离印制板边缘至少5.0mm。这是SMEMA标准规定的传输空隙要求，目的是确保板子在贴片机轨道上传送时，Mark点不被轨道夹持机构遮挡。猎板的实际生产中，对于板边空间紧张的HDI或高密度设计，也可评估后做适当调整，但需要在下单时特别注明。

3. 尺寸规格：1.0mm是黄金标准

行业公认的Mark点优选直径为1.0mm（±0.05mm）。猎板制程能力中，钻孔孔径公差PTH为±0.075mm（可指定±0.05mm），完全满足高精度Mark点的加工要求。需要特别注意的是，同一块板子上所有Mark点的直径必须一致，否则贴片机视觉算法会因尺寸差异产生误判。

4. 空旷度要求：周围必须“干净”

Mark点周围1.5mm半径范围内（即3倍直径区域），不得有任何其它线路、焊盘、字符或铜皮。这是为了保证视觉系统能够清晰识别Mark点的边缘轮廓。猎板在阻焊工序中，对此类高精度定位区域会特别控制油墨厚度和均匀性，确保Mark点表面平整、反光一致，不影响光学识别。

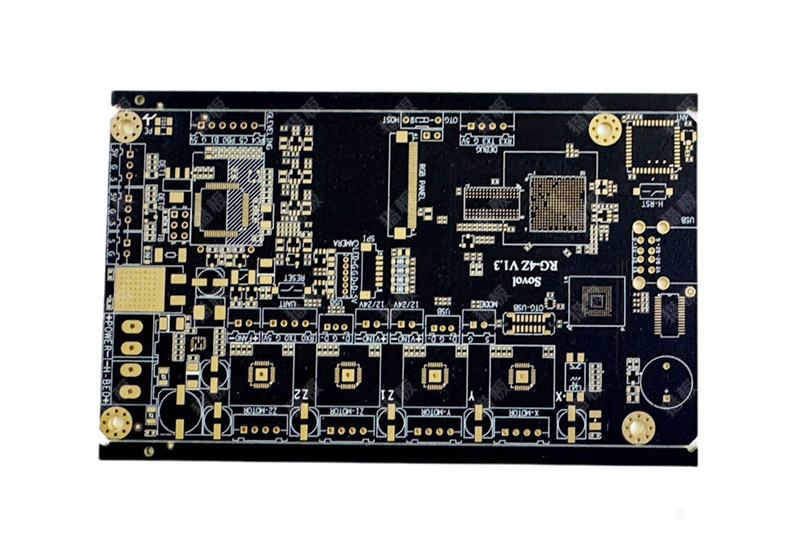

5. 表面处理：沉金优先，喷锡慎用

Mark点的表面处理直接影响视觉识别的可靠性。沉金工艺表面平整、抗氧化性好，是Mark点的首选表面处理方式。猎板的沉金工艺中镍厚120-200μ"、金厚1-3μ"，沉金板反射率稳定。喷锡板由于锡层厚度不均（常规2-40μm），表面起伏较大，容易造成视觉系统误判——如果设计必须用喷锡，建议将Mark点开窗设计，确保铜面裸露。

6. 细间距器件的特殊要求

当板上有引脚中心间距小于0.65mm的IC或BGA时，必须在该器件长边的对角线上额外放置一对局部Mark点。这对局部Mark点用于校正该器件区域的局部涨缩，确保贴装精度。猎板在高多层、高密度板的生产中，对此类局部Mark点会进行专门的叠层对位管控，层间对位精度可控制在±0.1mm以内。

三、Mark点设计中的常见误区与实战避坑指南

误区一：Mark点放在板内空闲区域就行

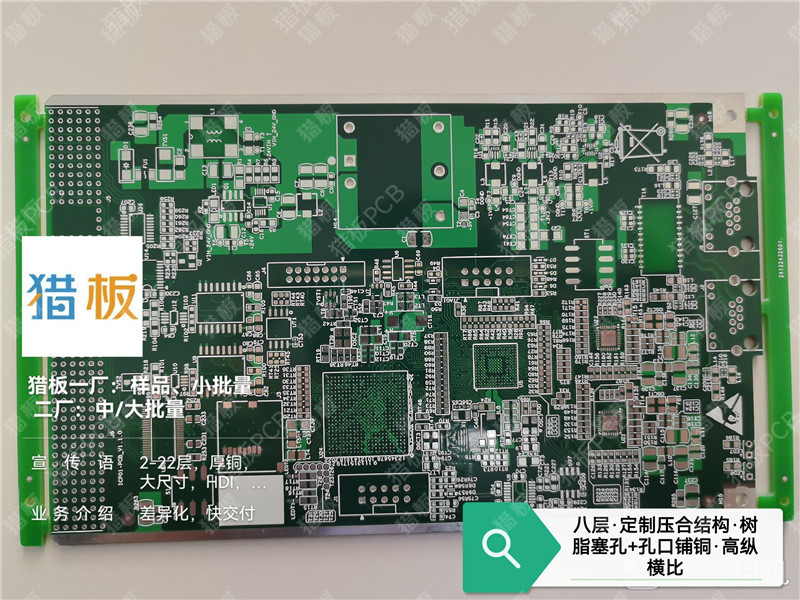

错。Mark点必须放在贴片机能够“看到”的位置——板边工艺边上是最佳选择。如果放在板内，被元器件遮挡或贴装后无法识别，就失去了意义。猎板在处理定制化订单时发现，不少工程师把Mark点放在了靠近大元件的位置，结果贴片时被吸嘴或元件本体遮挡，导致识别失败。正确的做法是：工艺边优先，若无工艺边则放在板角空旷区域。

误区二：Mark点可以随便用焊盘代替

绝对不行。普通焊盘周围有阻焊开窗、走线、过孔等干扰，视觉系统无法准确识别其中心位置。Mark点必须是孤立的圆形铜箔，周围空旷，且表面处理与焊盘一致或更优。

误区三：阻焊覆盖Mark点没关系

这是最常见也最致命的错误之一。阻焊油墨覆盖Mark点后，铜面反光特性被改变，贴片机视觉系统可能无法识别或产生误判。Mark点必须开窗（即不覆盖阻焊），让铜面裸露。猎板的阻焊对位精度公差为±3mil（可指定±2mil），在Mark点开窗区域的阻焊控制上会进行专项管控。如果采用黑油或白油板，阻焊覆盖后的识别难度更大，猎板的建议是Mark点位置使用亮色铜面开窗，确保光学对比度。

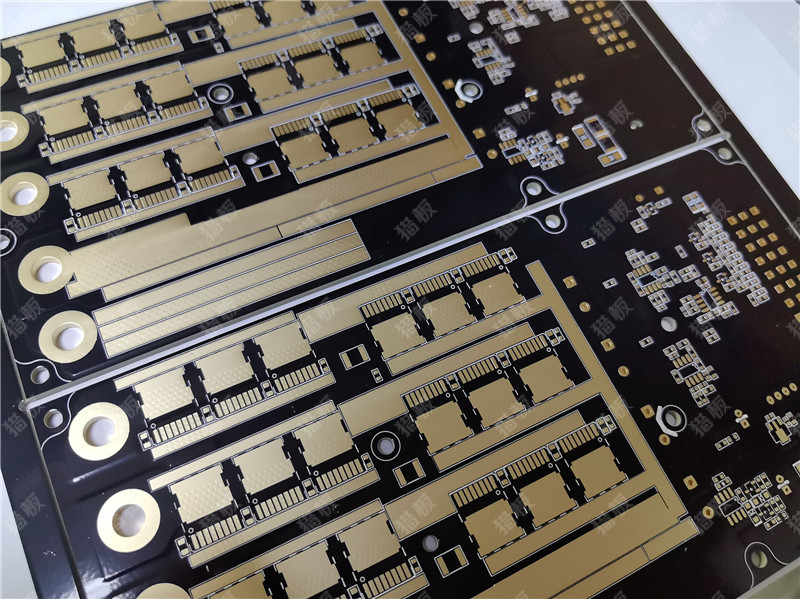

误区四：拼版时每块单板都要放Mark点

不一定。如果拼版工艺边上已经有全局Mark点，单板上可以不放Mark点。但前提是：工艺边上的Mark点数量足够（至少3个L形分布），且贴片机能够通过全局Mark点完成所有单板的定位。不过，对于高精度要求的板子（如汽车雷达板、工控核心板），猎板通常建议在每块单板上也放置Mark点，以补偿拼板内部的局部涨缩。

误区五：Mark点的铜箔厚度无所谓

铜箔厚度会影响Mark点的表面平整度和反光一致性。猎板的外层成品铜厚常规为1oz（≥35μm），在Mark点位置会确保铜厚均匀性。如果铜厚过薄或不均匀，视觉系统识别时可能出现边缘模糊，导致定位偏差。对于厚铜板（2oz及以上），猎板采用负片电镀减法工艺，铜厚均匀性可控制在97%以上，Mark点的识别可靠性更高。

四、Mark点设计规范总结——一张表看懂所有关键参数

五、猎板在Mark点相关制程上的核心优势

对于汽车电子、工业控制、电力电源、储能新能源及具身机器人等高可靠性领域，Mark点的精度要求往往高于消费电子。猎板在这几个方面的制程能力值得一提：

1. 高精度钻孔与孔径控制：Mark点的孔径精度直接影响视觉定位的重复性。猎板采用东台、大族等品牌数控钻机，定位精度可达±0.05mm，自钻孔精度±0.018mm。PTH孔径公差可控制在±0.075mm（常规），特殊指定可达±0.05mm。

2. 阻焊精准对位：Mark点开窗区域的阻焊控制是很多板厂的薄弱环节。猎板采用全自动CCD三机连印阻焊印刷机配合防焊激光LDI曝光机，阻焊对位精度可达±3mil，指定可做到±2mil。这对Mark点的边缘清晰度至关重要。

3. 外形精度保障：Mark点相对板边的位置精度，最终由外形工序决定。猎板的CNC数控成型机定位精度±0.01mm/300mm，重复定位精度±0.001mm，外形公差可做到±0.10mm（常规），指定可达±0.05mm。

4. 翘曲度管控：PCB翘曲会直接导致Mark点不在同一平面上，影响贴片机焦距和识别精度。猎板常规翘曲度控制在≤0.75%，可指定≤0.5%。对于大尺寸板（如储能BMS板、工业电源板），这一指标尤为关键。

5. 全面的品质检测：猎板配备X-RAY检测机对高多层板内层Mark点（如有）进行透视检查，显微切片金相显微镜用于微观结构分析，确保Mark点的铜厚、镀层质量符合要求。

总结

Mark点虽小，却是连接PCB设计与SMT贴装的关键桥梁。一个设计不当的Mark点，可能导致整批产品贴装偏移、返工甚至报废——这笔账，任何一个负责任的工程师和采购都应该算清楚。

对于汽车电子、工控、电力、储能等高可靠性领域的PCB，Mark点的设计规范和制程精度要求更高。建议在设计阶段就参照IPC-A-600J 三级标准进行Mark点规划，并在下单时与板厂明确Mark点的位置、尺寸、表面处理等要求。猎板在这类高可靠性订单上积累了丰富经验，无论是常规FR-4还是高频板材（Rogers、台耀等），无论是通孔板还是HDI板，都能够提供从Mark点设计评审到制程保障的一站式服务。

记住：一个好的Mark点，是SMT良率的起点。
