从事汽车电子、工业控制、电力电源或新能源领域的工程师都清楚：一块电路板在常温下跑得好好的，一到高温环境就“原形毕露”——信号不稳定、绝缘性能下降、甚至分层爆板。问题很可能出在一个平时不太关注的参数上：TG值。

与此同时，另一个在PCB设计与制造中同样容易被忽视的细节——阻焊开窗的处理方式，也常常成为产品焊接良率和使用寿命的“隐形杀手”。过孔是盖油还是开窗？BGA区域要不要塞油？开窗尺寸该留多大？

本文将从这两个维度出发，结合猎板PCB的实际制程能力与出货标准，为工程师与采购提供一份兼具专业深度与实操价值的参考。

一、TG值到底是什么？

TG值，全称玻璃化转变温度（Glass Transition Temperature） ，是覆铜板从“玻璃态”转变为“橡胶态”的临界温度。

简单理解：

• 低于TG值时：板材像玻璃一样坚硬、刚性好、尺寸稳定
• 高于TG值时：板材像橡胶一样变软、膨胀、机械强度急剧下降

TG值就是PCB板材的“耐热底线”——一旦工作温度超过这个值，板材就开始“软脚”：线路变形、过孔断裂、可靠性大打折扣。TG值越高的PCB，其稳定性、可靠性、耐热性、抗化性就越优良，热膨胀系数也会越低。

对于汽车电子、工业控制、电力/电源/储能/新能源、具身机器人等对可靠性要求极高的领域，TG值的选择直接关系到产品在整个生命周期内的稳定运行。

常见的TG值分几档？

根据猎板PCB的制程能力，目前主流的FR-4板材TG值分为三个等级：

猎板常规板材覆盖：建滔KB6164（TG140）、KB6165F（TG150）、KB6167F（TG170），以及生益S1000-2M（TG170）、S1000H（TG150）等型号。在无卤素板材方面，提供建滔KBHF140、生益SH260等选择。

不同场景如何选TG值？

1. 普通消费级产品（手机、电视、小家电）：TG130-140足够。这类产品工作温度通常在常温范围内，常规TG板材完全可以胜任。

2. 工业级/常年通电设备：TG150起步，防止长期发热导致板材老化。猎板处理建议：对于工业控制、电源/储能等常年通电设备，建议TG150起步。工业控制设备需要长时间工作，电路板会持续发热，较高TG值的板材能有效抵抗高温影响。

3. 汽车电子/户外设备：温差大、日晒雨淋，建议TG170。汽车电子（AEC-Q100认证环境，-40℃至+125℃）、工业控制在密闭机柜中工作温度超过85℃的场景，都需要高TG板材。

4. 高压/大功率设备：必须高TG，配合CTI600等高可靠性指标。

TG值越高越好吗？——两个常见误区

误区一：选最高的TG就完事了

高TG板材的原材料（树脂体系）更贵，加工难度更大。以猎板为例，TG170板材比TG140的价格通常高出15%-25%。

误区二：忽略了高TG的加工难度

高TG板材在压合、钻孔、铣外形等工序中更“脆”，对设备精度要求更高。高TG板材在压合过程中对温度和压力更敏感，需要更严格的制程管控。猎板的工艺能力支持1-26层通孔板及盲埋孔板，但高TG板材的钻孔孔径建议控制在Φ0.15mm以上，孔位公差±0.05mm。

二、PCB阻焊开窗：从设计到制造的全解析

如果说TG值解决的是板材“扛不扛得住高温”的问题，那么阻焊开窗解决的就是“该不该露铜”和“露多少铜”的问题。

阻焊开窗，是指在PCB阻焊层将特定区域（如焊盘、测试点、散热焊盘等）特意留空，让铜箔直接暴露出来，便于焊接、测试或散热。阻焊开窗的边缘应比焊盘边缘均匀地大出一定尺寸，这个尺寸通常根据PCB的设计标准和生产工艺能力来确定。

阻焊开窗的几种常见处理方式

1. 过孔盖油（Tent Via）

用阻焊层覆盖过孔的开口和焊环，形成绝缘保护层。目的是防止铜氧化、减少焊锡流入过孔、避免焊接缺陷。需要特别注意：盖油并不填充孔内空间，孔内仍然是中空的，只是孔口被阻焊油覆盖。

盖油是PCB行业最常规的过孔处理方式，大多数PCB厂报价中已默认包含。猎板常规阻焊对位精度公差为±3mil。适用于普通信号或电源过孔，布线密度较高，无特殊焊接或散热要求的场景。

2. 过孔开窗（Via Opening）

移除过孔上方的阻焊层，使过孔焊盘和孔口铜面完全裸露。裸露的铜面会随整板一起接受表面处理（如喷锡、沉金等）。

过孔开窗与普通阻焊工艺同线生产，无需额外材料投入和特殊工序，制造流程简单，生产周期最短，是成本最低、交期最快的选项。猎板阻焊对位精度公差为±3mil，支持精准的局部开窗控制。适用于对交期极度敏感的原型验证、消费类产品试产，且过孔位置远离密集焊盘的场景。

3. 过孔塞油（Plugged Via）

用油墨将过孔全孔填满堵死，再整板印阻焊油，检验标准是不透光。塞油的可靠性远高于盖油，但工艺更复杂、成本更高。

猎板阻焊塞孔孔径规定≤0.45mm，板内孔＞0.45mm时默认塞油会不饱满。适用于BGA区域过孔、盘中孔设计、高可靠性要求的汽车/工业/储能产品。

4. 树脂塞孔（Resin Plugged Via）

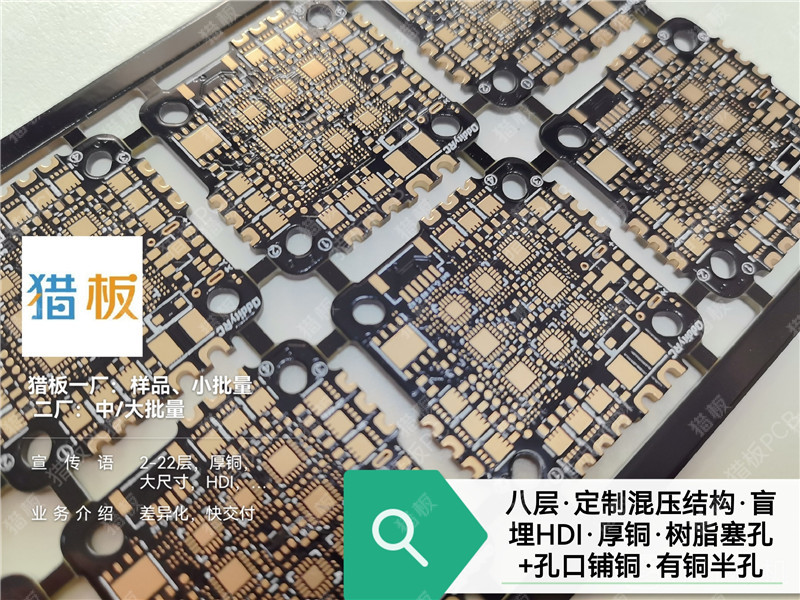

在专用真空设备中完成抽真空、树脂填充、陶瓷磨板等多道工序，塞孔饱满无空泡不透光。猎板采用真空树脂塞孔技术，在专用设备中先对整板完成抽真空后用机械刮刀将树脂油墨贯穿整个孔内并冒出，再以陶瓷磨板工艺磨平。工序复杂，交期通常比常规板多2天以上。

阻焊开窗的关键设计参数

1. 阻焊对位精度

阻焊对位精度直接影响开窗位置的准确性。猎板常规阻焊对位精度公差为±3mil。对于有更高精度要求的订单，阻焊对位精度可进一步提升。

相比传统CCD曝光工艺，LDI技术彻底规避了菲林涨缩与对位偏差问题，可实现对焊盘的精准1:1开窗。这意味着在猎板的LDI阻焊工艺下，阻焊单边开窗可以做到0mm——即阻焊开窗与焊盘完全一致。

2. 阻焊开窗尺寸

一般建议阻焊开窗比焊盘单边大2-4mil。IPC-6012D标准规定，阻焊开窗应比焊盘单边大0.075-0.15mm（3-6mil），以补偿阻焊菲林对位公差（±0.05mm）及显影侧蚀。

3. 阻焊桥（阻焊坝）

阻焊桥是相邻焊盘开窗之间的阻焊条带，正确的坝设计对制造良率至关重要。猎板制程能力：绿油阻焊桥最小4mil，黑色/白色/粉色阻焊桥最小5mil，其他杂色阻焊桥最小4mil。

4. 阻焊厚度

猎板油墨厚度一般≥10μm，线脚阻焊油墨最小厚度≥8μm。猎板常规采用广信液态感光阻焊油墨，三级标准产品则会选用广信或太阳油墨。

三、猎板PCB的制程能力参考

以下数据基于猎板2026年公布的最新制程能力及出货标准：

板材方面：猎板提供建滔、生益全系列FR-4板材（TG130/140/150/170），支持1至26层高多层PCB定制。常规FR-4 TG值覆盖TG130、TG140、TG150、TG170。无卤素FR-4覆盖TG140、TG150、TG170。板厚范围0.20mm-4.0mm，可定制≤6mm。最小钻孔孔径Φ0.15mm（机械钻孔）。成品厚度公差：板厚≥1mm时为±10%，0.2mm≤板厚＜1mm时为±0.10mm。翘曲度≤0.75%，可定制≤0.5%。阻抗公差±10%，可定制更严。

阻焊工艺方面：猎板在阻焊工艺上默认采用感光油墨，区别于低端市场常用的烤油和UV油。油墨厚度一般≥10μm，线脚阻焊油墨最小厚度≥8μm。阻焊对位精度公差为±3mil。阻焊油墨品牌为广信（液态感光阻焊），文字油墨为太阳。

表面处理方面：猎板采用垂直热风喷锡方式（有铅/无铅喷锡，厚度1-40μm）。沉金工艺：NI 120-200μ"，Au 1-3μ"。

验收标准：内部外观默认为IPC-A-600H二级标准，客户可指定三级。

四、常见问题

Q1：TG值选低了会有什么后果？

当板材TG偏低时，在高温阶段树脂开始软化，内部结构稳定性下降。实际案例中，某客户户外LED显示屏最初选用TG130板材，产品在夏季户外连续运行3个月后出现大面积黑屏。失效分析发现：白天面板温度高达85℃，夜间骤降至25℃，反复冷热冲击导致板材膨胀收缩，过孔断裂。

Q2：阻焊开窗过小或过大会怎样？

开窗过小可能导致焊盘被阻焊覆盖，造成虚焊；开窗过大则可能导致相邻焊盘连锡。阻焊开窗过大，盖线距离过小在生产过程中就会造成露线亮铜。

Q3：BGA区域的过孔应该怎么处理？

BGA区域的过孔若采用盖油工艺，容易出现焊接短路的风险，建议改成过孔塞油或者默认塞油。在BGA等高密度区域，塞油是必须的底线要求。

Q4：白色油墨和黑色油墨的阻焊桥有什么特殊要求？

黑色、白色、粉色阻焊桥最小必须≥5mil（完成铜厚为1oz的线路焊盘间距需要有8.3mil），而绿色和其他杂色油墨阻焊桥最小为4mil。

Q5：沉金板为什么不能用于金线邦定？

沉金板不能用于邦定的主要原因是镍元素容易向金层迁移，由于镍元素极易氧化，迁移至金层后导致金层氧化物含量增多，邦定性能下降。而镍钯金由于钯层阻挡了镍元素向金层扩散，从而使得金层能够保持较好的洁净状态。

总结

TG值和阻焊开窗，一个是板材选型的“命门”，一个是工艺设计的“细节”。两者看似不相关，却共同决定了PCB在汽车电子、工业控制、电力电源、储能新能源、具身机器人等严苛场景下的长期可靠性。

选对TG值，让板材在高温下“站得住”；处理好阻焊开窗，让焊接和散热“靠得住”。两者缺一不可。
