PCB（印制电路板）被称为“电子产品之母”，承担着元器件电气连接、信号传输、电源分配和机械支撑四大职能。很多工程师只懂画图，不理解板材特性与生产流程，经常出现“设计可以仿真，打板实物直接翻车”的尴尬局面。采购端同样面临困境：不同厂商报价差异巨大，却看不懂背后的工艺差异。

本文从专业PCB工程师视角，系统梳理PCB分类、基材选型与制造全流程，并结合猎板科技的实际制程能力与出货标准，帮助工程师与采购做出更明智的决策。

一、PCB完整分类：从结构到材质的系统梳理

1. 按导电层数划分

单面板：仅单面有铜箔走线，另一面为插件面。成本最低，但布线受限，适用于遥控器、简单小家电、廉价玩具等场景。

双面板：正反两面走线，通过金属化通孔实现层间连通。性价比最高，适用于普通工控、传感器、电源板等场景。

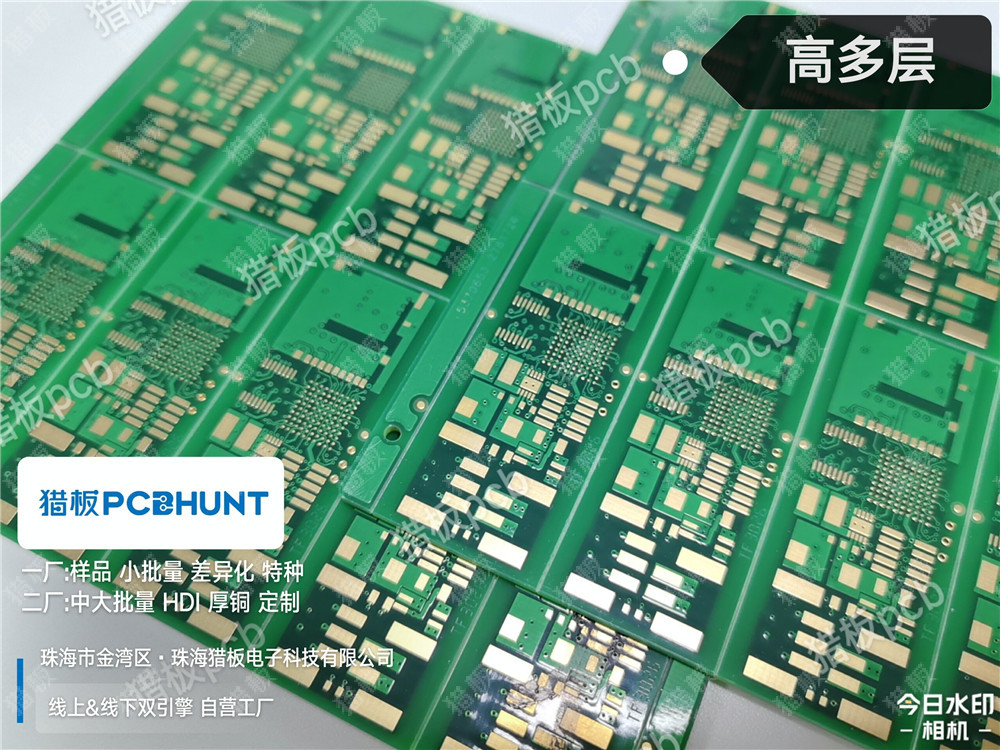

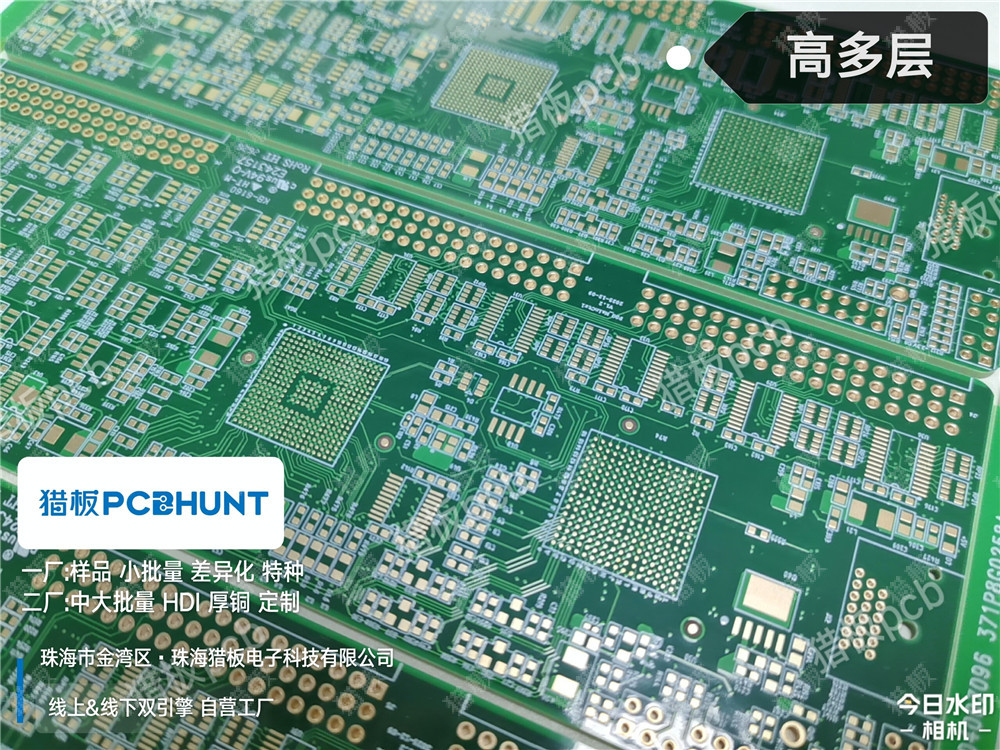

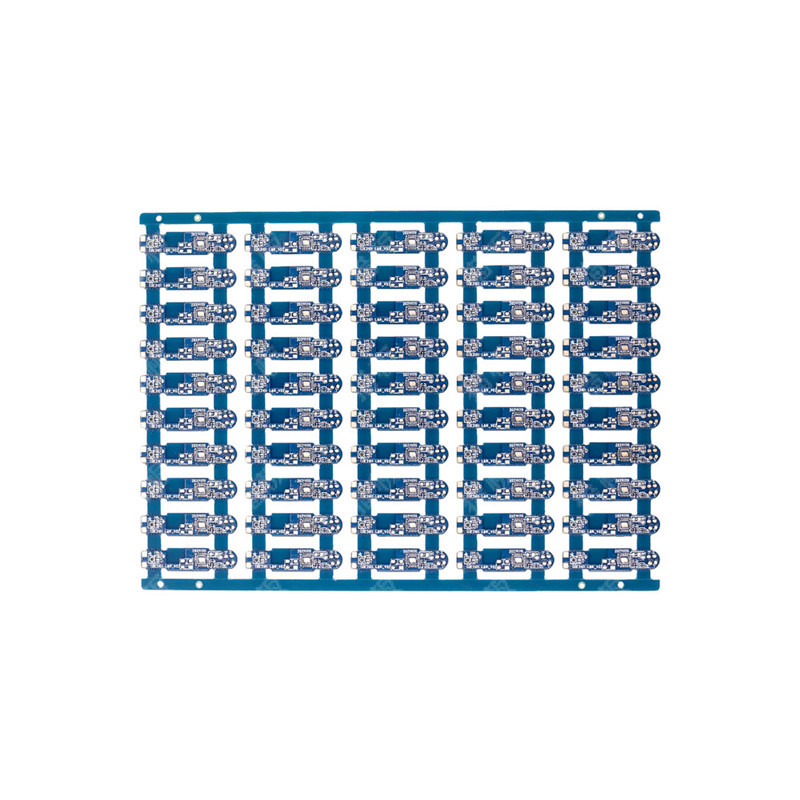

多层板（4-26层） ：多片芯板与半固化片（PP）热压在一起，内层做电源/地平面，可显著提升信号完整性。猎板科技支持1-26层通孔板及盲埋孔板定制。

HDI高密度互联板：采用激光微盲埋孔、小孔径、细走线工艺，分为一阶、二阶、三阶及任意层HDI。BGA引脚扇出能力强，板子可做薄做小，适用于手机、穿戴设备、高密度芯片板等。

在HDI设计中，盲孔与埋孔是核心概念：盲孔从表层通到内层但不贯穿整板；埋孔在内层之间不露出表层；通孔则贯穿整块板子。猎板对于全机械盲埋孔的板子，通孔及盲埋孔孔铜厚度默认为18um；若涉及激光盲埋孔，则通孔孔铜默认为13um。

2. 按板材软硬形态

刚性PCB：以FR-4为主，坚硬不变形，市场占比最高，适用于绝大多数硬件产品。

FPC柔性板：以PI聚酰亚胺为基材，可弯折卷曲，适用于折叠屏、排线、穿戴设备。

刚挠结合板：局部刚性加局部柔性，一块板同时实现固定与弯折，多用于医疗设备、工业相机。

3. 特种PCB

• 金属基板（铝基板/铜基板）：绝缘层加金属基底，主打散热，适用于大功率LED、开关电源。
• 高频射频板：采用罗杰斯、PTFE等低Df低Dk材料，用于WiFi、雷达、5G射频链路。
• 陶瓷基板（氧化铝、氮化铝）：极高导热，用于功率器件、高压模块。
• 厚铜板：铜厚≥3oz，用于大电流电力电子、新能源电控。猎板最大支持15oz铜厚定制。

二、基材（覆铜板CCL）选型指南

覆铜板 = 增强材料 + 树脂 + 铜箔，核心参数包括：Dk（介电常数） 、Df（介质损耗） 、Tg（玻璃化温度） 、CTE（热膨胀系数） 。

1. 主流板材参数对比

2. 选型口诀

1. 1G以内普通数字信号：普通FR-4足够；
2. 高速DDR、PCIe：优先高Tg FR-4；
3. ＞1GHz射频：必须用低Df高频板材，普通FR-4损耗巨大；
4. 大功率发热：选铝基板或陶瓷基板；
5. 需要弯折：选PI柔性板。

3. Tg值的实际意义

Tg（玻璃化转变温度）是板材从玻璃态转变为橡胶态的临界温度。Tg值越高，印制板的耐热性、耐潮湿性、耐化学性、耐稳定性越好，可靠性越高。选择时主要依据产品使用场景：环境温度、湿度、盐分含量、冷热温差、持续通电、高压等条件，以及产品是否自发热或存在较小孔间距。

猎板科技常规板材涵盖建滔（KB6164 TG140、KB6165F TG150、KB6167F TG170、KB6160 TG130）和生益（S1000-2M TG170、S1000H TG150）两大品牌，同时支持无卤素板材（建滔KBHF140、生益SH260）及黑芯板（国纪GF113）。

三、PCB制造全流程与关键工艺

1. 制造流程概览

开料 → 内层线路 → 压合 → 钻孔 → 沉铜 → 外层线路 → 电镀 → 外层蚀刻 → 阻焊 → 表面处理 → 字符 → 成型 → 测试 → 终检 → 包装出货

2. 关键工艺深度解析

（1）钻孔工艺

钻孔质量直接影响后续孔金属化效果。猎板采用东台、大族等品牌数控钻机，定位精度±0.05mm，自钻孔精度±0.018mm，配备自动刀径/断刀检测。大族设备采用花岗岩底座和横梁，热膨胀系数极低，热稳定性优良。

钻孔后孔壁会形成胶渣——钻孔摩擦高温下树脂变成流体随钻头旋转沾满孔壁，冷却后形成。因此除胶工序必不可少，猎板双面及多层板均在沉铜前默认除胶。

（2）沉铜与电镀

沉铜是孔金属化的第一步，在孔壁沉积一层薄铜作为后续电镀的基底。猎板采用台湾竞铭全自动垂直沉铜设备，深孔能力13:1，板厚与孔径纵横比可达13:1。药槽采用空气能中央热水循环系统替代传统电力加热管，配合可调幅震动、侧喷、超声波设计，全线自动添加，保障孔内沉积效果与品质稳定性。

电镀采用微晶磷铜球，不同于传统工厂用回收铜角或铜块，其完成的镀铜密度、延展性、有机杂质均更优。竞铭全自动龙门电镀线镀铜均匀性≥97%，深孔能力≥90%。

（3）正片与负片工艺

这是PCB行业两种截然不同的生产思路：

• 正片工艺：行业最传统流程，因图形镀铜镀锡的特殊性，针对两面铺铜不均或独立线设计产品易出现铜厚不均、独立位烧板（镀铜粗糙）、并排线电镀夹膜导致线宽不均等问题。

• 负片工艺：铜厚均匀、线宽管控一致性好，利于孔铜和表面铜厚的品质保障，但半孔会有孔口毛刺，镀铜成本较高。猎板采用负片电镀减法生产工艺，先整板面加厚铜再对无需保留的基材位进行酸性蚀刻，优势在于镀铜密度、均匀性、线路工整度和蚀刻精准度均更好。

（4）阻焊工艺

阻焊油墨分为三类：烤油、UV油和感光油。猎板默认采用感光油墨，另外两种是低端市场常用。阻焊厚度一般≥10um，猎板使用广信感光阻焊油墨和太阳文字油墨。

阻焊颜色方面，白油为抗高温油墨，颜色为蓝白（亮白），反射率70%。

（5）表面处理工艺

焊接难易顺序：OSP ＞ 有铅喷锡 ＞ 沉金 ＞ 无铅喷锡。

四、猎板制程能力与出货标准

1. 核心制程能力一览

2. 出货标准对比

猎板提供IPC二级和三级两种验收标准：

猎板已通过ISO9001、IATF16949质量管理体系认证，以及ROHS、REACH、UL等产品认证。

五、常见工艺问题与专业建议

Q1：如何通过外观判断PCB质量？

最直观的判断维度：板材品牌及等级、线路/焊盘工整度及对准度、阻焊颜色光亮度、板面铜厚均匀性、产品横切面织纹工整度、孔径及外形尺寸一致性。但孔铜等性能需通过切片报告分析才能准确判断。

Q2：孔铜厚度如何选择？

猎板默认孔铜18um（IPC二级标准）。对于工控、汽车等对导通稳定性要求更高的场景，建议≥20um。多层板领域推荐20um，在设备通电中稳定性和电镀消耗均表现更佳。

Q3：喷锡板为什么会出现焊接问题？

除板子本身的焊锡性外，还与两次焊锡间隔时间、车间湿度、炉子有机废气排放有关。时间跨度长会让已过一次锡的板子——特别是大焊锡位置——吸潮更严重。

Q4：BGA设计有哪些注意事项？

• BGA焊盘小于0.25mm时无法进行飞针测试，需用测试架；
• BGA区域过孔若采用盖油工艺，容易出现焊接短路风险，建议改成过孔塞油；
• IC位引脚密集的板子建议做沉金工艺，有利于焊锡平整度。

Q5：过孔不同处理方式有何区别？

• 过孔盖油：孔口可能有部分油墨流入，呈现发红（假性露铜），属行业正常现象；
• 过孔塞油：以对光照不透白光为准，孔≥0.45mm时塞油可能不饱满；
• 树脂塞孔：塞孔饱满无空泡不透光，猎板采用真空树脂塞孔工艺。

Q6：为什么不同厂家阻抗服务收费不同？

部分同行按默认叠层做阻抗不收费，但仅限于理论值计算，不拼阻抗条也不测试。而猎板阻抗控制经过理论值计算后还需拼阻抗条，用阻抗测试仪检验准确性。阻抗测试仪测量精度误差±1%，最小精确值0.01ohm。

Q7：沉金厚度为什么不能无限增加？

沉金常规能做到1-3u"，超过后不可避免出现镍腐蚀，板面容易发红甚至氧化，导致虚焊、掉件。这是工艺风险，并非一定会发生但概率很高。

Q8：白色/黑色油墨有何特殊要求？

白油为抗高温油墨（蓝白/亮白），反射率70%。黑油或白油若接受三级标准，可接受板面轻微不平整和颗粒。阻焊桥方面，绿油最小4mil，黑/白/粉色需5mil。

总结

PCB选型与制造是一项系统工程，从板材选择、层数确定到表面处理工艺，每一个环节都直接影响产品的可靠性、信号完整性和使用寿命。

对于汽车电子、工业控制、电力电源、储能新能源、具身机器人等高可靠性领域，建议重点关注以下几点：

板材端：优先选择高Tg（≥170℃）FR-4或无卤素材料，确保耐热性和耐潮湿性。猎板提供建滔、生益全系列及罗杰斯高频板材。

制程端：关注孔铜厚度（工控汽车建议≥20um）、负片工艺带来的铜厚均匀性、真空树脂塞孔的饱满度。猎板孔铜可定制20/25/30/35um多个等级，板厚孔径比达10:1可定制20:1。

验收端：明确IPC等级要求（二级或三级），关注翘曲度（≤0.5%）、阻抗公差（±10%）、外形精度等关键指标。猎板支持四线低阻测试，精度达0.1μΩ~0.1mΩ，可有效检测似断非断的高阻异常。

理解这些工艺细节和参数背后的意义，才能在设计阶段做出正确决策，避免“设计仿真没问题，打板实物翻车”的尴尬。
