阻抗控制是高速PCB设计中最核心的工程问题之一。当信号上升时间进入纳秒级，PCB走线就不再是简单的“导线”，而是具有特征阻抗的传输线——阻抗不匹配会导致信号反射、过冲、振铃，严重时直接造成误码甚至系统崩溃。对于汽车电子、工业控制、电力电源、储能新能源以及具身机器人等对可靠性要求极高的领域，阻抗控制的精度直接决定了产品的信号完整性与长期稳定性。本文从传输线理论基础出发，结合猎板PCB的实际制程能力，逐层拆解阻抗控制的实战要点。

一、为什么需要阻抗控制？从“导线”到“传输线”的认知跃迁

低频视角下，信号上升时间远大于传输延时，走线只是一根电阻近似为零的导线，只需关心载流能力。但高频视角下，当信号走线的电气长度超过信号上升沿对应波长的1/6时，走线必须按传输线处理。

判断公式：

• 信号膝频：fknee = 0.35 / tr
• 信号波长：λ = v / fknee
• 临界长度：Lcrit = λ / 6

以5G NR信号（tr=50ps）为例：fknee=7GHz，FR-4中信号速度v≈1.5×10⁸m/s，λ≈21.4mm，Lcrit≈3.6mm——走线长度超过3.6mm就必须做阻抗控制。现代高速设计中，几乎所有走线都是传输线。

阻抗不匹配的直接后果包括：过冲导致器件损伤、振铃引发误触发、眼图闭合导致误码率上升。在汽车电子的ADAS系统、工业控制的伺服驱动、储能设备的BMS通信等场景中，任何一项都可能导致系统失效甚至安全事故。

二、传输线基础：微带线与带状线

2.1 微带线

位于PCB表层（TOP或BOTTOM），只有一侧有参考平面。电磁场部分在介质中、部分在空气中，因此有效介电常数小于板材Er。优点是易于调试和探测，缺点是EMI辐射较大。

2.2 带状线

位于PCB内层，上下两侧都有参考平面，电磁场完全被关在两层参考平面之间。有效介电常数等于板材Er，传播速度较慢（约50%~60%c），但EMI辐射极低，天然屏蔽。缺点是内层无法直接探测，调试困难。

选型建议：低速信号、调试接口、连接器扇出可用微带线；高速信号、时钟、差分对优先选用带状线。

2.3 特征阻抗的核心影响因素

特征阻抗Z₀≈√(L/C)，由传输线的几何结构和介质材料决定，与长度和信号频率无关。影响阻抗的四大因素：

记忆口诀：“宽线低阻，厚介质高阻，高介电常数低阻”。

三、阻抗计算实战：从参数到线宽

3.1 微带线阻抗近似公式（IPC-2141）

Z₀ = (87 / √(Er + 1.41)) × ln(5.98H / (0.8W + T))

适用条件：W/H > 0.1，Er = 2.5~4.5。

示例：目标50Ω，H=0.1mm（4mil），Er=4.2（FR-4），T=0.035mm（1oz），反推W≈0.19mm（约7.5mil）。

3.2 带状线阻抗近似公式

Z₀ = (60 / √Er) × ln(4B / (0.67π × (0.8W + T)))

B为两个参考平面之间的介质总厚度。

示例：目标50Ω，B=0.2mm（8mil），Er=4.2，T=0.035mm，反推W≈0.15mm（约6mil）。

3.3 猎板PCB阻抗控制的工程建议

针对汽车电子、工控等对可靠性要求高的领域，猎板在阻抗控制上执行比行业更严格的标准：

阻抗公差：猎板最小可做到±10%。对于高速串行链路（PCIe/USB等），建议与猎板工程确认±5%~±7%的可行性。

阻抗控制工程流程：

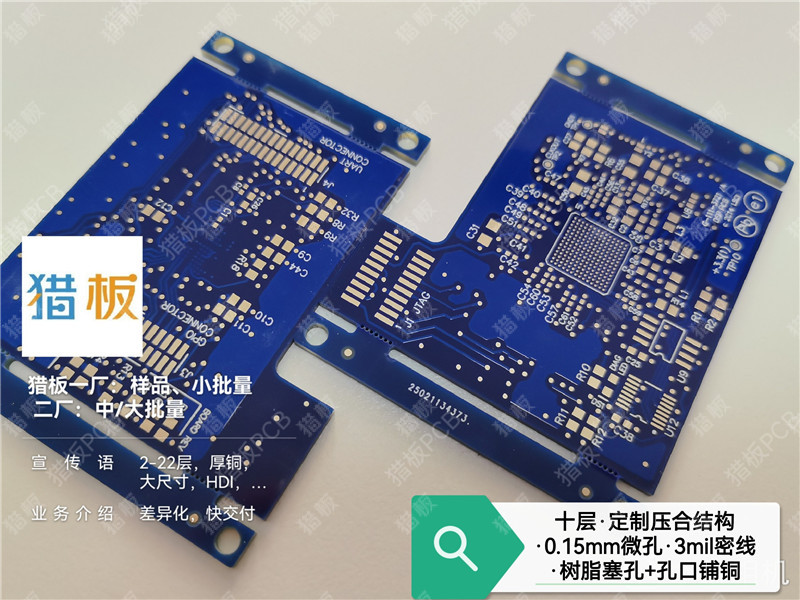

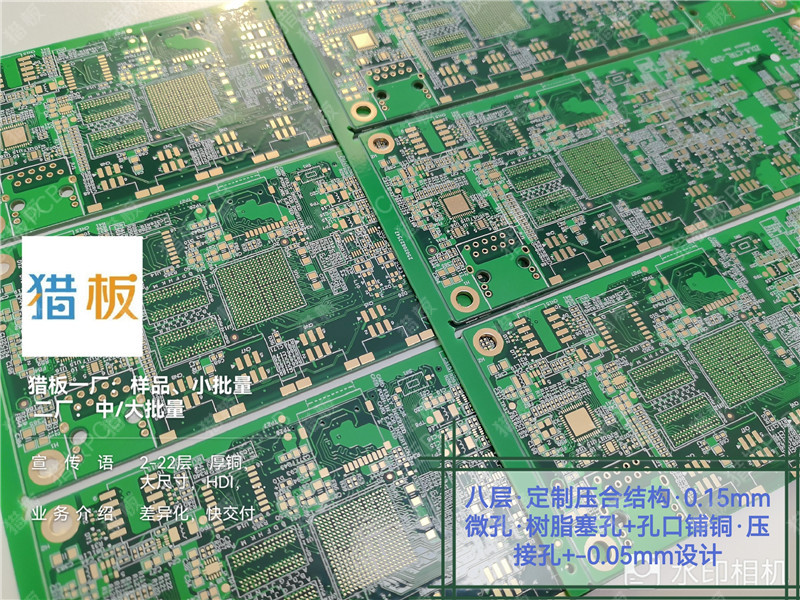

1. 确定叠层结构——猎板提供4-26层定制压合结构，芯板厚度最小0.15mm（可定制最小0.10mm），绝缘层厚度最小0.07mm。
2. 确定目标阻抗——单端50Ω/差分100Ω（或按协议要求）。
3. 使用阻抗计算工具（Polar Si9000/Saturn PCB Toolkit）输入H、Er、铜厚、目标阻抗，计算出走线宽度W和间距S。
4. 与猎板工程确认——猎板会根据其工艺能力（蚀刻公差±20%，可指定10%；PP厚度公差）反馈可制造的线宽/间距。
5. 输出阻抗控制要求——标注在PCB图纸上，指定阻抗公差，指定TDR测试点。
6. 猎板生产并用TDR实测验证——猎板配备高精度阻抗测试仪，测试范围满足单端10-150Ω、差分20-200Ω，测量精度误差±1%。

猎板独有的阻抗测试优势：不同于部分同行仅做前端理论计算而不拼阻抗条且不测试的做法，猎板阻抗控制经过理论值计算后还需拼阻抗条，用阻抗测试仪进行检验。选择阻抗报告还会出具一份完整的测试报告，为汽车电子、工控等高可靠性产品提供可追溯的品质保障。

四、差分信号与差分对设计

4.1 差分信号的优势

差分信号使用两根相位相反的信号线传输，接收端检测两线电压差Vdiff=Vp-Vn。共模噪声同时出现在P和N上，相减后消除；P线和N线的电磁场方向相反，在远场互相抵消，EMI小。

4.2 差分阻抗与单端阻抗的关系

Zdiff = 2 × Zse × (1 - k)

Zse为单根线单端阻抗（通常设计50Ω），k为P线和N线之间的耦合系数。S越大→k越小→Zdiff越接近2×Zse=100Ω；S越小→k越大→Zdiff越低。

典型值：松耦合（S≥3W）Zdiff≈100~110Ω；紧耦合（S≤W）Zdiff≈85~95Ω。

4.3 差分对设计四大黄金法则

4.4 等长匹配的量化要求

ΔL ≤ v × tr / 4（v≈1.5×10⁸m/s，FR-4中）

• PCIe 3.0（tr≈100ps）：ΔL≤3.75mm
• USB 3.0（tr≈50ps）：ΔL≤1.875mm
• DDR5（tr≈30ps）：ΔL≤1.125mm

猎板处理建议：猎板采用DES超厚铜真空精密蚀刻连线，蚀刻段采用喷淋式+真空蚀刻工艺，有效保障精度及厚铜线路品质，避免线宽线距异常及阻抗、信号干扰。对于差分对的等宽要求，猎板的线路蚀刻公差可控制在±10%（指定），确保差分对两线宽度一致性。

4.5 蛇形走线的注意事项

蛇形走线用于补偿长度差异，但设计不当会引入新问题：

问题1：90°拐角处有效线宽增大→电容增大→阻抗降低。解决：使用圆弧拐角或45°倒角。

问题2：平行段间距太小→段间串扰。解决：平行段间距≥3W（最好≥4W）。

问题3：过长的蛇形引入额外延迟。解决：控制补偿长度不超过信号波长的1/10。

五、阻抗不连续的常见陷阱与对策

5.1 跨分割走线

高速信号走线跨越参考平面分割缝时，回流电流无法直接通过，被迫绕行→环路面积增大→EMI辐射增大→阻抗突变→信号反射。

解决：高速信号下方必须是完整地平面，禁止跨越任何分割缝。如必须跨分割，在缝隙上方桥接0Ω电阻或电容。

5.2 信号换层时参考平面变化

信号从参考GND换层到参考PWR时，阻抗可能跳变。

解决：信号换层时确保参考平面类型不变（GND→GND）；在换层过孔旁放置接地过孔；如必须切换到电源平面，在换层处放置去耦电容。

5.3 过孔阻抗不连续

过孔寄生电容0.2~0.5pF，寄生电感0.5~1.5nH。过孔处阻抗降低（容性不连续），高速信号通过时产生反射。

解决：添加回流地过孔（紧邻信号过孔，间距≤50mil）；优化反焊盘尺寸；背钻去除残桩（28GHz以上必选）；使用盲孔/埋孔减少过孔长度。

猎板处理建议：猎板HDI工艺支持激光盲孔≥0.075mm、机械盲孔≥0.15mm，激光填孔电镀深度0.05mm-0.15mm，公差±15%。对于高频高速设计，猎板可提供背钻、揭盖等特殊结构，有效减少过孔残桩效应。

5.4 连接器焊盘处的阻抗不连续

连接器焊盘通常比走线宽得多→焊盘处电容增大→阻抗降低→产生容性不连续。

解决：焊盘下方挖空参考平面（减小寄生电容）；使用阻抗补偿结构；选择阻抗受控的连接器（如Samtec、Amphenol高频连接器）。

六、回流路径设计——“信号怎么走，回流就怎么走”

高频回流电流总是选择阻抗最低（电感最低）的路径——紧贴信号走线正下方。

回流路径断裂的三种典型场景：

1. 信号跨越分割缝：回流电流被迫绕行→环路面积增大→EMI增大。
2. 信号换层但参考平面不连续：回流电流找不到直接路径→通过去耦电容“跳转”→高频时电容阻抗大→回流不畅→辐射增大。
3. 过孔换层时缺少回流地过孔：回流电流在参考平面间找不到低阻抗路径→被迫绕行→环路面积增大。

解决原则：

• 信号过孔旁必须放置回流地过孔（间距≤50mil）。
• 换层处确保参考平面连续。
• 分割缝处禁止走高速信号。

猎板处理建议：猎板X-RAY检测机可对高多层线路板内层、压合、钻孔重合度进行透视成像检查，10倍光学放大，可满足0.15mm小孔、板厚最大10mm、层数最多30层的针对性品质检查。对于汽车电子、工控等高可靠性产品，建议在设计中充分考虑回流路径的完整性，猎板可通过X-RAY抽检内层参考平面的连续性。

七、阻抗控制常见问题

Q1：为什么阻抗条测试合格，但实际板子信号质量不佳？

阻抗条是独立设计的测试条，其介质厚度、线宽等参数与实际板子可能存在差异。此外，实际板子上的过孔、连接器、BGA焊盘等结构都会引入阻抗不连续，而阻抗条通常不包含这些结构。

猎板建议：对于汽车电子、工控等高要求产品，建议在PCB图纸上标注TDR测试点，猎板可对成品板上的指定测试点进行TDR实测验证。猎板配备的高精度阻抗测试仪可精确测量单端10-150Ω、差分20-200Ω范围，精度误差±1%。

Q2：为什么同一设计在不同批次阻抗有差异？

介质厚度波动、蚀刻公差、铜厚公差、压合参数变化都可能导致阻抗批次差异。

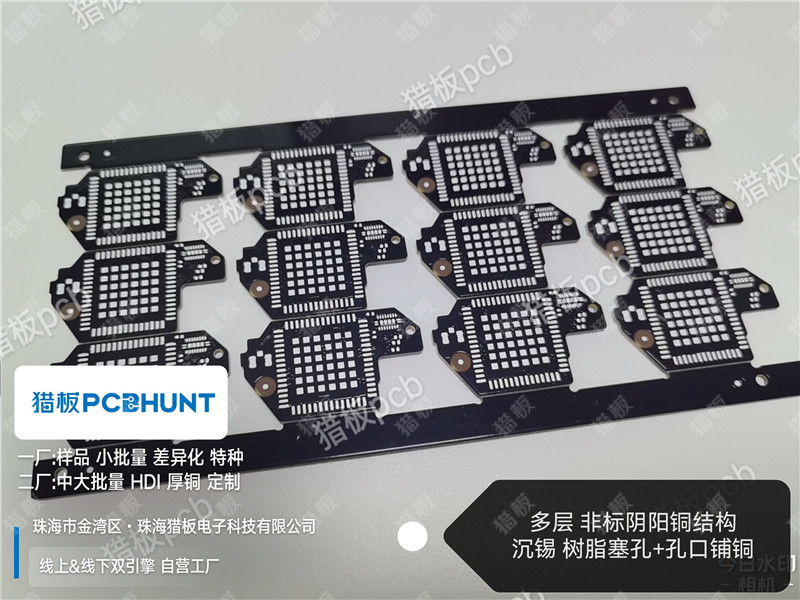

猎板控制措施：猎板采用负片电镀减法生产工艺，铜厚均匀性≥97%，深孔能力≥90%。成品铜厚方面，喷锡工艺实际交付33-38um（1oz基准），沉金35-40um，OSP 31-38um。线路外层最小线宽间距可达2mil/2mil（1/3oz基准）。建议客户在下单时明确指定阻抗公差等级，猎板可依据IPC三级标准进行管控。

Q3：差分对等长匹配时，蛇形走线应该注意什么？

蛇形走线的圆弧半径≥3W，避免直角拐角；平行段间距≥3W（最好≥4W），防止段间串扰；控制补偿长度不超过信号波长的1/10。

猎板处理建议：猎板LDI曝光机对位精准度偏差±10um。对于差分对的高精度等长要求，猎板的线路图形对孔位精度可达±2mil，为蛇形走线的精确实现提供保障。

Q4：高频/高速板材对阻抗控制有什么影响？

介电常数Er直接影响阻抗值。不同板材的Er值不同（FR-4约3.5~4.5，高频材料更低且更稳定），且随频率变化。

猎板建议：对于射频、毫米波等对阻抗精度要求极高的应用（公差±2%~±3%），建议选用Rogers、台耀等高频/高速板材。猎板支持Rogers系列、台耀系列、Isola（伊索拉）等高频板材，并采用等离子除胶渣工艺，最大限度保障高频材料的介电性能不受制程损伤。

Q5：阻焊层厚度会影响阻抗吗？

会。阻焊层（Er≈3.5）覆盖在走线上方，会增加单位长度电容，使阻抗略微降低。对于微带线结构，这种影响更为明显。

猎板处理建议：猎板阻焊厚度一般≥10um，对于阻抗敏感产品，猎板在阻抗计算时会考虑阻焊层的影响。猎板采用感光油墨工艺，阻焊偏移度可达±2mil，确保阻焊层对阻抗的一致性影响。

Q6：内层2oz铜厚是否可以采用单PP压合？

不建议。单PP风险较高，高铜厚板通常需要过大电流，单PP由于介质层过薄，容易发生内层击穿而造成PCB短路。双PP或多PP可以提升厚铜板的耐电性与抗高压击穿的能力。

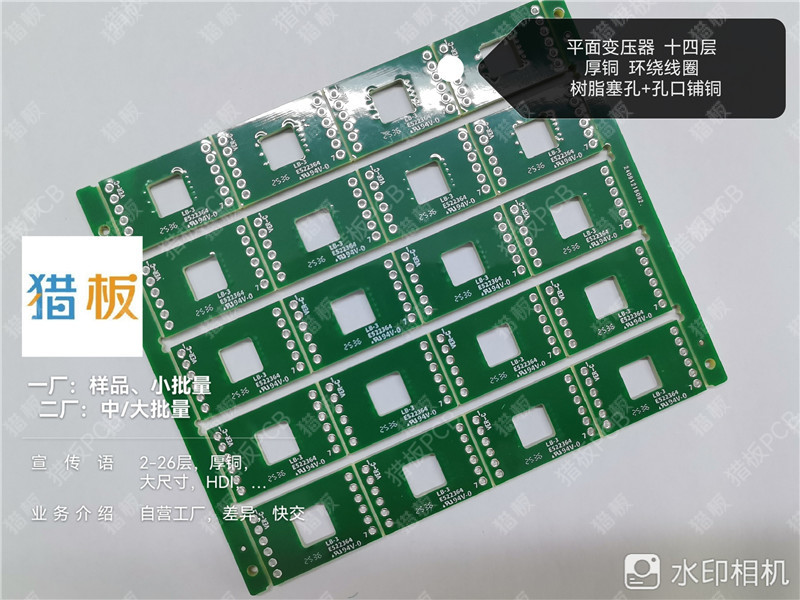

猎板处理建议：猎板在厚铜板领域支持最大15oz高铜厚，针对内层厚铜设计，猎板工程会根据铜厚和耐压要求推荐合理的压合结构，避免为降低成本而牺牲可靠性。

总结

阻抗控制不是简单的“算个线宽”就结束了，而是一个贯穿设计、叠层、生产、测试全流程的系统工程。从传输线结构的选择、特征阻抗的计算、差分对的布线规则，到回流路径的完整性、过孔和连接器的阻抗补偿，每一个环节都可能成为阻抗控制的短板。

对于汽车电子、工业控制、电力电源、储能新能源以及具身机器人等对可靠性要求极高的领域，建议在设计阶段就与具备完整阻抗控制能力的PCB制造商充分沟通：

1. 设计阶段：明确目标阻抗和公差等级，猎板支持±10%标准公差，高速串行链路可挑战±5%~±7%。
2. 叠层阶段：确认介质厚度、材料Er、铜厚等参数，猎板提供4-26层定制压合结构。
3. 生产阶段：确认蚀刻公差、PP厚度公差等工艺能力，猎板线路蚀刻公差可指定±10%。
4. 测试阶段：要求TDR实测验证并出具阻抗报告，猎板配备高精度阻抗测试仪并提供完整测试报告。
