电源布线是PCB设计中最基础也最考功力的环节。很多工程师把精力花在信号完整性上，却对电源网络的铜厚、过孔、散热和制程公差“凭经验估算”，结果往往在样机测试时温升超标，或者批量生产时因孔铜偏薄、翘曲超标而整批报废。尤其对于汽车电子、储能电源、工业控制这些高可靠领域，一次电源失效可能意味着整个系统的灾难。

我从设计到工厂端前后折腾了近二十年，接触过上百家板厂的制程能力，深刻体会到：好的电源布线，不是把线画粗就完事，而是要在设计阶段就“预判”工厂的工艺窗口，把设计余量嵌进制程能力的舒适区。 本文结合猎板科技（专注于汽车、工控、电力、储能及机器人领域）的实际制程参数与出货标准，梳理几条经得起量产检验的电源布线技巧。

一、线宽与铜厚：别只记“1mm走1A”，得算温升和制程公差

很多工程师沿用经典的“1盎司铜厚、温升10℃时，1mm线宽约走1A”的估算，但实际载流还受走线长度、散热条件、允许温升和铜厚公差影响。更稳妥的做法是使用IPC-2221或IPC-2152修正公式，但工程上我更推荐先确定目标温升和最大电流，反推最小线宽，然后再叠加工厂的铜厚负公差。

猎板的外层成品铜厚常规为1oz（≥35μm），但实际交付范围因表面处理而异：喷锡板实测33~38μm，沉金板35~40μm，OSP板31~38μm（数据源自《常见工艺问题FAQ》第七条）。同时内层铜厚也有公差，例如1oz内层实际约30μm，2oz约60μm。设计时如果按理论35μm计算线宽，实际若落到下限31μm，载流能力会打折扣。

我的建议：对于持续电流>2A的电源线，按工厂铜厚下限（如1oz按30μm）计算线宽，并额外留出15%~20%的余量。猎板支持0.5oz~15oz的铜厚定制，对于大功率电源，直接选用2oz或3oz外层铜厚更省空间——猎板可做到外层最大4oz常规，特殊可定制≤15oz，且能实现局部厚铜工艺，在发热严重的开关管下方局部加厚，性价比远高于整板厚铜。

二、过孔电流瓶颈：孔铜厚度和纵横比是“隐形杀手”

电源布线中，过孔常被当作“免费的跳线”，但在大电流路径上，每个过孔的孔壁铜厚和孔径直接决定其载流能力。行业默认孔铜平均18μm（IPC二级标准），但猎板默认即执行平均值≥18μm，单点也能满足上限，且可指定20μm、25μm、30μm、35μm等多个等级（详见FAQ第十条）。对于汽车和储能产品，我会强制要求孔铜≥20μm，因为长期通电下的电迁移和热应力会明显劣化薄铜孔壁。

同时，纵横比（板厚/孔径） 影响电镀液交换，猎板常规支持10:1，定制可达20:1。若设计采用0.3mm孔径、板厚3.0mm（纵横比10:1），孔铜均匀性尚可；若板厚4.0mm还用0.2mm孔，纵横比达20:1，这时必须提前与工厂确认电镀参数，猎板的竞铭自动垂直沉铜线深孔能力可达13:1，但超出需评审。

散热过孔也值得单独说：很多工程师在功率器件散热焊盘下打大量过孔，但若采用“过孔盖油”，油墨会部分堵孔，降低散热效率。猎板提供过孔塞油、树脂塞孔等多种处理方式，其中树脂塞孔饱满无气泡，且可磨平，利于散热焊盘焊接。对于大功率器件，我建议选用树脂塞孔+表面镀铜填平，热阻更低。

三、电源层与地层：完整参考平面比“铺铜面积”更重要

电源布线不只是走线，还涉及电源层的分割。在多层板中，电源层和地层应尽量成对出现，形成低阻抗的平面电容，同时为信号层提供完整回流路径。很多工程师为了走线方便，把电源层切割得支离破碎，导致高频噪声耦合。

猎板可制作4~26层通孔板及HDI板，压合结构灵活，且支持定制介质厚度。对于阻抗控制，影响阻抗的因素包括线宽、间距、铜厚、阻焊厚度、介质厚度和介电常数。猎板提供阻抗计算和实际测试服务，并会附阻抗条进行TDR测试（常见问题第24条）。设计电源层时，我建议保持相邻层介质厚度均匀，避免单边pp过薄（猎板最小绝缘层厚度0.07mm），否则高压下容易击穿。

特别提醒： 对于高压电源（如>500V），需注意层间耐压。猎板经验值为1mil介质厚度约耐压500V（老化后300V），但最终需客户自行确认设计，工厂可进行耐压测试（FAQ第十三条）。对于厚铜板，内层2oz若使用单张pp（半固化片），击穿风险极高，猎板明确提示单pp风险，推荐双pp或多pp，以提升耐电性和抗高压击穿能力（FAQ第45条）。

四、热管理：善用厚铜、散热过孔和阻焊开窗

电源板的发热主要来自导通损耗和开关损耗。除了增加铜厚，还可以在阻焊层做文章——阻焊开窗让铜面裸露，再涂覆散热膏或焊接散热器，可大幅降低热阻。猎板的阻焊工艺采用感光油墨，偏移度±2mil（高级标准），且支持多种颜色，但对散热开窗，我建议默认绿色或白色，因为白色油墨反射率高（猎板白油反射率70%），利于红外散热。

另外，猎板支持铜浆塞孔，用于高功率导通用，比普通树脂塞孔导热性更好。若设计有大量散热过孔，可将部分过孔指定为铜浆塞孔，既导通又导热。

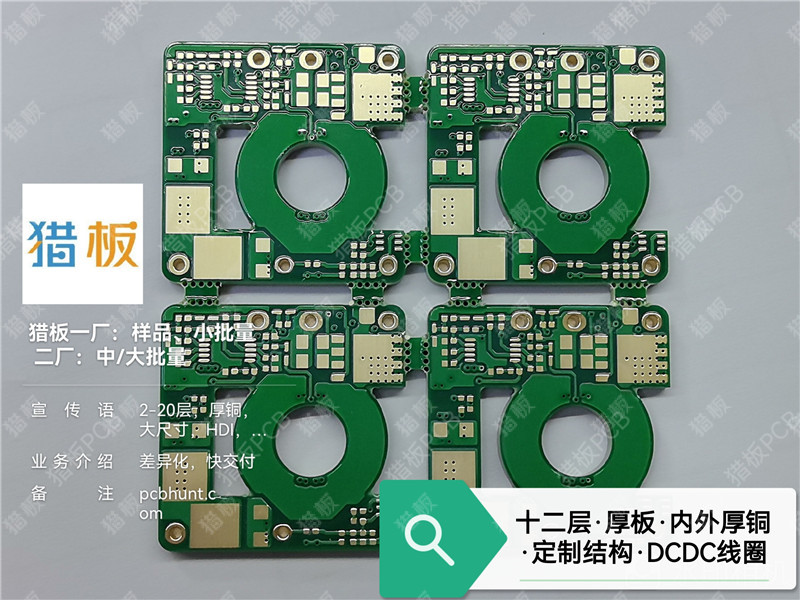

厚铜板的最大板厚可达4.0mm（定制6mm），翘曲度控制在≤0.5%（高级标准），这对于重型功率器件安装至关重要——板翘过大会导致器件引脚虚焊。猎板采用负片电镀减法工艺，铜厚均匀性优于正片工艺，厚铜板的实际铜厚更均匀（FAQ第八条），这对大电流并联走线非常有利。

五、噪声与去耦电容布局：电源完整性从“就近”开始

电源布线不只是直流载流，还要为高频开关电流提供低阻抗路径。去耦电容应尽量靠近电源引脚放置，且电容的接地端要直接连接到地平面，减少引线电感。对于多层板，我习惯将电源层和地层相邻放置（层间距越小，平面电容越大），这样能吸收部分高频噪声。

猎板支持任意阶HDI，激光盲孔可做0.075mm，机械盲孔0.15mm，这对于高密度电源模块（如POL转换器）非常有用——可以将去耦电容通过盲孔直接连接到内层电源平面，缩短回路。但要注意，若有激光盲孔，猎板默认通孔孔铜为13um（因为电镀填孔工艺不同），若需要机械孔铜≥18um，必须在订单中特别指定（FAQ第41条）。

六、特殊工艺加持：树脂塞孔、背钻与控深钻孔

在电源布线中，有时会遇到高密度BGA或大电流连接器，需要树脂塞孔来避免锡珠短路。猎板采用真空树脂塞孔，饱满无气泡，孔口凹陷控制严格（≤0.4mm孔径凹陷≤15μm）。对于电源输出端的大电流通孔，树脂塞孔后电镀平表面，可以放置散热片。

背钻技术用于高速信号，但电源控制信号若涉及高速开关，也可以使用背钻去除信号过孔的无效 stub，提升信号质量。猎板支持背钻和揭盖工艺，具体需评审。

控深钻孔用于沉头孔（T型或V型），猎板沉头孔公差±0.1mm，适用于需要螺丝固定的电源模块安装孔。

七、常见问题

Q1：电源线线宽我按计算取3mm，但工厂说我的线距太小导致蚀刻困难，怎么办？
A：线宽与间距需要匹配铜厚。猎板制程能力中，1oz铜厚外层极限线宽/间距为2.5/2.5mil，但那是信号线。对于电源线，若铜厚达2oz，最小线宽间距应≥5.5/5.5mil。建议大电流线单独走，并与相邻铜皮保持至少0.3mm间距，避免蚀刻锯齿影响载流。同时，猎板采用DES真空蚀刻线，可有效减少侧蚀，但设计时仍应遵循制程规范。

Q2：为什么我的电源板在客户那里焊接后出现孔铜断裂？
A：可能原因是孔铜偏薄或热冲击。猎板默认孔铜平均≥18um，且可做热冲击测试（288℃×10秒×3次）。建议高可靠性产品指定孔铜≥25um，并选用高Tg板材（如生益S1000-2M，Tg170），猎板提供Tg130~260多种板材，且可定制超高Tg260。

Q3：电源板需要过较大电流，但空间有限，能否用局部厚铜？
A：可以。猎板支持局部厚铜工艺，只在特定区域加厚，其他区域保持常规铜厚，既解决载流，又控制成本。同时，对于内层大电流，可选用3oz内层铜箔，猎板内层最大可做3oz（常规），定制可达8oz。

Q4：我的电源板贴片后出现翘曲，是板厂的问题吗？
A：翘曲原因复杂，包括叠层不对称、回流焊温度曲线不当等。猎板的出货标准中翘曲度≤0.75%（常规），高级标准≤0.5%，且采用真空包装+湿度卡+隔纸，确保储存期不易吸潮。若设计上电源层和地层铜面积严重不对称，建议在空白区域添加平衡铜（dummy pad），猎板可协助优化叠层结构。

总结

电源布线不是“画粗线”那么简单，它需要结合载流计算、热仿真、制程公差、表面处理特性和工厂特殊工艺能力通盘考虑。猎板科技在汽车、工控、储能等领域积累了丰富的制程经验，其负片电镀工艺、真空树脂塞孔、四线低阻测试、精细阻抗控制等能力，都为高可靠性电源板提供了坚实支撑。

我的核心建议： 在PCB设计阶段，就把猎板的制程能力表（如铜厚公差、最小线宽/间距、孔铜等级、纵横比限制）放在手边，把设计余量嵌入工厂的“舒适区”，同时主动与工厂工程沟通特殊需求（如局部厚铜、树脂塞孔、指定孔铜厚度）。这样，你的电源板从样机到量产，才能稳如磐石。
