在汽车电子、工业控制、电力电源、储能新能源以及具身机器人等领域，PCB早已不是简单的“连接载体”，而是信号传输路径本身的关键组成部分。当信号上升时间低于1纳秒时，任何导线都需要被视为传输线来处理。

阻抗不匹配会引发一系列信号完整性问题：信号反射、振铃、过冲、串扰、衰减。在极端情况下，反射信号叠加在原信号上，可能改变逻辑状态，导致接收数据错误。对于汽车电子、工业控制、电力电源等高可靠性领域而言，信号完整性问题不仅意味着性能下降，更可能带来系统性失效风险。

那么，阻抗控制到底是什么？设计阶段该如何布线？制造端又有哪些关键约束？本文将结合20年PCB工程经验与猎板PCB的实际制程能力，系统拆解阻抗匹配的全链路控制方法。

一、阻抗控制的物理基础：是什么决定了特性阻抗？

特性阻抗并非一个孤立的电气参数，而是由传输线的分布电阻、分布电容、分布电感共同决定的复数阻抗。其大小与PCB的物理结构、材料特性及制程工艺密切相关。

1.1 影响阻抗的六大核心因素

特性阻抗由以下几何与材料参数共同决定：

走线宽度（W） —— 线宽越宽，阻抗越低；线宽越窄，阻抗越高。据行业实测数据，微带线线宽变化0.025mm时，阻抗值将变化5-6Ω。

介质厚度（H） —— 信号层到参考平面的距离越大，阻抗越高。

介电常数（Dk） —— Dk越大，阻抗越低。Dk的微小波动会直接导致阻抗偏移。

铜厚（T） —— 铜厚越大，阻抗越低。

差分线间距（S） —— 间距越大，差分阻抗越高。

走线结构 —— 微带线、带状线还是共面波导，不同配置阻抗差异显著。

对于微带线（表面层走线），特性阻抗的近似计算公式为：

Z₀ = (87 / √(εᵣ + 1.41)) × ln(5.98h / (0.8w + t))

其中，εᵣ为介电常数，h为介质厚度，w为线宽，t为铜厚。

阻抗控制本质上是一项“多变量协同”工程。设计阶段的理论计算只是一个起点，制造过程中任何一个变量的波动——线宽偏差几微米、介质厚度变化几个百分点、铜厚不均——都会在实际产品中体现为阻抗的漂移。

二、设计阶段的阻抗匹配：布线技巧与关键规则

2.1 选择合适的传输线结构

高速PCB设计中，三种常用的传输线结构各有适用场景：

微带线（Microstrip） —— 位于PCB外层的信号走线，其正下方的内层有一个接地平面。阻抗由走线宽度、介质厚度和材料Dk控制。阻抗范围通常在25-120Ω。

带状线（Stripline） —— 夹在两个接地平面之间的信号走线，位于PCB内层。阻抗由走线宽度、上下介质厚度和Dk控制。带状线可以有效消除远端串扰（FEXT）。

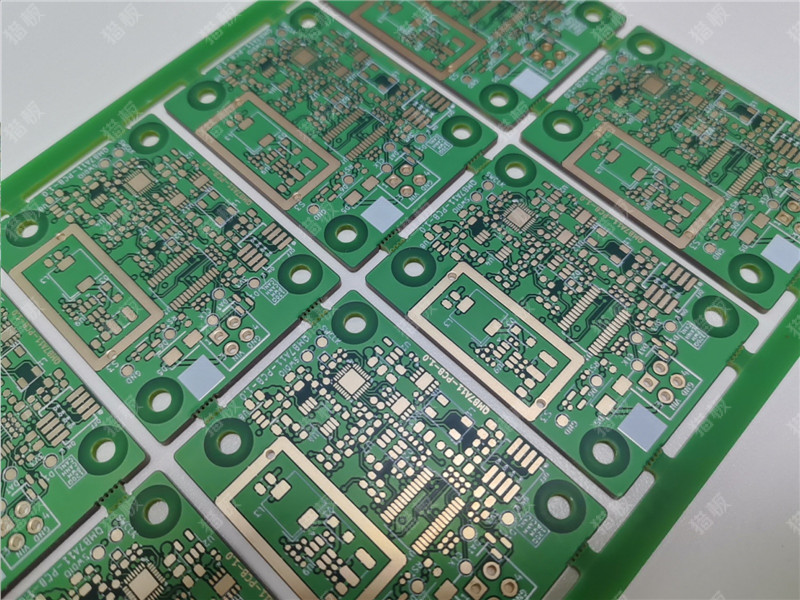

共面波导（CPW/GCPW） —— 信号走线被同一层的接地区域包围，有助于更好地控制阻抗并减少电磁辐射，适用于射频和高频设计。

2.2 关键布线规则

规则一：保持连续的参考平面

在信号走线下方添加一个完整的公共接地层，可以确保任意两个接地点之间的阻抗最小。有阻抗控制要求的网络必须布置在阻抗控制层上，严禁跨分割——否则阻抗突变、反射拉满。在信号层旁边保持连续参考平面，避免电源平面中的分割或突出。

规则二：整条路径保持相同走线宽度

从芯片引脚向外引出信号时，应采用逐渐变化的线宽进行平滑过渡。禁止线宽突变。SMD焊盘宽度与信号线宽差异较大时，要用渐变线。

规则三：高速信号转弯避免90°

在路由高速信号时，弯曲应保持最小。如果需要弯曲，建议使用135°而不是90°。90°转弯不仅不能保证顺利的PCB蚀刻，非常高速的锋利边缘还会充当天线。

规则四：差分对布线要点

• 差分对应保持恒定距离，对称布线
• 不要在差分对之间放置任何组件或过孔
• 两条走线应布在同一层，包含相同数量的过孔
• 串联耦合电容应对称放置，避免使用0805或C型等大封装
• 相邻层正交布线，最小化平行耦合长度

规则五：蛇形走线的长度匹配

为了达到特定走线长度而采用蛇形走线时，同一走线中相邻铜之间的最小距离必须保持为走线宽度的4倍，每段弯曲应为走线宽度的1.5倍。

规则六：增加瓶颈区域外的信号间距

走线之间应保持最小距离以最大程度减少串扰。在某些布线达到瓶颈的区域，需要增加额外信号之间的距离。通常建议走线间距≥3倍介质高度，可实现<1%耦合。

2.3 阻抗计算：设计值不等于制造值

在设计阶段，工程师通常使用Polar SI9000等阻抗计算工具，结合目标叠层结构来确定线宽和线距。对于单端50Ω微带线，典型参数约为线宽6mil（介质高度42mil条件下）；对于差分100Ω微带线，典型参数约为线宽6mil、间距6mil。

但设计值不等于制造值。外层线路在电镀过程中会产生铜层增厚，这会影响最终的阻抗特性。因此，设计时必须考虑工厂的实际制程能力。

三、制造端的阻抗控制：从材料到出货的全链路管控

阻抗控制的成败，50%在设计，50%在制造。以下是制造端影响阻抗精度的关键环节。

3.1 材料选型：阻抗控制的“第一道防线”

阻抗控制的根基在于材料。基材的介电常数稳定性、铜箔的厚度公差与表面粗糙度，直接决定了阻抗控制的精度上限。

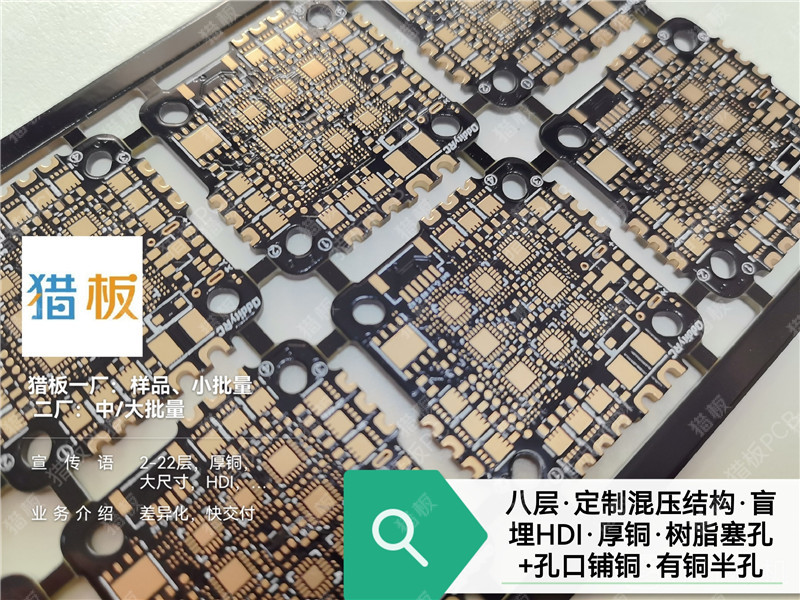

板材选择：猎板PCB覆盖建滔、生益等主流FR-4系列（TG130至TG170），以及Rogers、台耀等高频/高速板材。针对不同应用场景，可选用黄芯、无卤素、黑芯、白芯等多种基材，超高TG260及透明玻璃基材亦可定制。

介电常数管控：猎板在工程处理阶段会根据客户选定的板材型号，调用实际材料Dk值进行阻抗仿真计算，而非套用通用经验值。对于高频料，Dk波动控制在≤2%以内，Df≤0.002。

铜箔厚度管控：在层压前，猎板对铜箔厚度实行±5%的误差控制，对介质层均匀性进行严格检测。

3.2 叠层设计与仿真：将阻抗目标“算准”

叠层结构是阻抗控制的顶层设计。信号层与参考平面之间的介质厚度、层间排列顺序、对称性设计，共同决定了传输线的电磁场分布。一个设计良好的叠层结构，应当遵循“磁通抵消”原则——让信号层紧密耦合到完整的接地层，将电磁场限制在尽可能小的空间内。

猎板PCB在叠层设计阶段提供免费的阻抗仿真支持。工程师上传设计文件后，后台自动匹配制程能力参数——包括板厚公差、铜厚、针对不同残铜率的蚀刻补偿系数等——生成叠层结构模拟报告。这种“设计-仿真-制程能力”三方联动的模式，使得阻抗目标在进入产线之前就已得到充分验证。

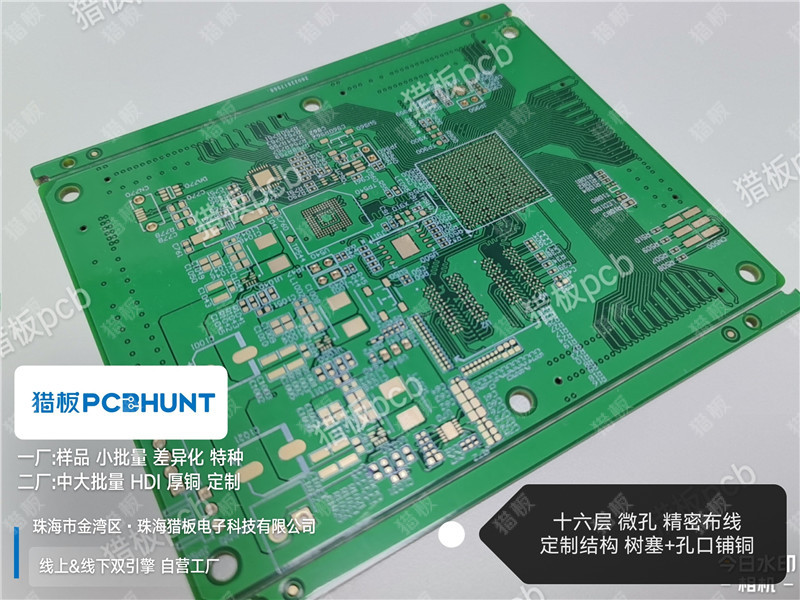

3.3 线路制程：线宽精度的“生死战”

线宽是阻抗控制最直接的调节旋钮。猎板在线路制程方面的核心能力包括：

LDI激光曝光：采用激光直接成像（LDI）技术替代传统菲林曝光工艺，线宽解析度最高可达40μm（1.6mil），对位精准度偏差±10μm。彻底规避传统菲林曝光工艺的开短路、图形涨缩、曝光不良等问题。

真空蚀刻：DES超厚铜真空精密蚀刻连线采用喷淋式+真空蚀刻工艺，通过真空处理吸附板面残留的已反应药水，让喷淋新液与铜面持续有效接触交换，优先避免了药水反应时的“沙滩效应”。有效保障厚铜板的线路线宽一致性和阻抗稳定性。侧蚀量被控制在≤0.1mil。

动态线宽补偿：针对外层镀铜导致的线厚增加，猎板在工程处理阶段动态调整线宽（±0.02mm精度），并通过TDR测试反馈优化补偿参数。

严格的线宽公差：内层线宽公差可达±5μm（约±3.3%），远超行业平均水平。

3.4 电镀与铜厚均匀性

铜厚直接影响阻抗值——1oz与2oz的铜厚差异，阻抗差可超过10%。

猎板的自动垂直电镀线镀铜均匀性≥97%，深孔能力≥90%，深孔能力13:1。采用微晶磷铜球替代传统回收铜角，镀铜密度、延展性、有机杂质均更优。铜厚极差控制在1.5μm以内。

3.5 阻焊层的影响

阻焊厚度也是影响阻抗的因素之一。猎板的阻焊工序采用全自动CCD三机连印阻焊印刷机与防焊激光LDI曝光机。油墨厚度常规≥10μm，厚铜板会自主加厚阻焊以充分保障介电性能。

3.6 阻抗测试：从“纸面合格”到“真正可靠”

行业通行标准：IPC规范要求阻抗公差控制在±10%以内即为合格。换言之，设计100Ω的差分线，实物在90Ω~110Ω之间都被认为是合格的。

但真正的关键在于：阻抗测试条是否与量产板同条件生产？

猎板的出货标准明确规定，所有阻抗测试条都和量产板同轴、同压合、同蚀刻，而不是单独生产“特供样条”。在实测中，猎板对于50Ω微带线的控制能力达到了平均阻抗49.8Ω，最大偏差仅±3.2%。100Ω差分线实测阻抗稳定在99.2Ω至100.7Ω范围内，最大偏差仅0.7%；90Ω差分线实测为89.4Ω。所有目标为50Ω和100Ω的差分对，实测公差均被严格控制在±5%以内。

猎板的阻抗控制公差为±8%，依据IPC-6012D Class 3标准。窄公差阻抗控制能力可达到±5%以内，优于行业常规±10%的标准。

每一份阻抗报告都附带TDR时域反射波形的原始截图，能够清晰分辨出阻抗连续性的“平滑曲线”。

四、常见问题板块

Q1：为什么我的板子仿真没问题，打样回来信号质量却很差？

原因分析：设计算出了理论阻抗值，但工厂实际生产时的线宽偏差、介质厚度波动、铜厚不均都会导致阻抗偏移。很多工程师算完理想参数就直接投板，完全没考虑工厂蚀刻的侧蚀公差，线宽实际会缩水，阻抗直接偏2-5Ω。

猎板建议：在设计阶段就将工厂的实际制程能力纳入考量——包括线宽公差、铜厚公差、蚀刻补偿等——真正实现“设计即生产、一次通过”。猎板提供免费的阻抗仿真支持，可提前验证设计方案的可行性。

Q2：阻抗公差±10%和±5%到底差在哪里？

回答：行业标准IPC要求±10%以内即为合格。但对于高于1GHz的高频信号，阻抗要求必须在±5%以内。DDR3/DDR4/DDR5、PCIe、USB 3.0等高速接口，±7%算及格，±5%才算优秀。汽车电子、工业控制等高可靠性领域，±5%是基本门槛。

Q3：过孔对阻抗有什么影响？如何优化？

回答：过孔的寄生电感和电容会使其特征阻抗与传输线阻抗不匹配，形成阻抗突变点。在5-50GHz频率范围内，优化反焊盘（antipad）尺寸和增加回流过孔（stitching via）可有效缓解阻抗上升。对于5Gbps以上的高速设计，背钻技术可以消除过孔残桩（stub）引起的阻抗不连续和谐振。

Q4：差分对之间的间距对阻抗影响有多大？

回答：差分阻抗由线宽、线距、介质厚度、铜厚、Dk和走线配置六个变量共同决定。线距偏差过大会导致差分阻抗偏离设定值。设计差分对时，两条走线应保持恒定距离，对称布线，且不要在差分对之间放置任何组件或过孔。

Q5：为什么不同板厂的阻抗控制精度差异这么大？

回答：阻抗控制的精度取决于材料管控、设备精度、工艺能力和测试方法的综合水平。有些板厂的阻抗报告只给出最终“点测”数据，缺失整条线路的阻抗变化图谱。更有甚者，测试条跟实际量产板来自不一样的压合层叠——这种“特供测试条”对于信号完整性没有任何参考价值。真正的阻抗控制，必须实现从材料到测试的全链路闭环管控。

总结

高速PCB设计的阻抗匹配，从来不是一个可以“差不多就行”的参数。对于汽车电子、工业控制、电力电源、储能新能源以及具身机器人等对可靠性要求极高的领域而言，信号完整性问题不仅意味着性能下降，更可能带来系统性失效风险。

从设计端来看，工程师需要做到：

1. 选择合适的传输线结构（微带线/带状线/共面波导）
2. 保持连续的参考平面，严禁跨分割
3. 整条路径保持相同走线宽度，线宽突变处使用渐变线
4. 高速信号转弯避免90°，使用135°或圆弧
5. 差分对保持恒定间距、对称布线，不放置无关元件
6. 采用背钻技术消除过孔残桩，优化反焊盘设计

从制造端来看，选择具备真正阻抗控制能力的PCB供应商至关重要：

1. 材料端：是否对Dk波动、铜箔厚度有严格的来料管控？
2. 设备端：是否采用LDI曝光、真空蚀刻等精密制程设备？
3. 工艺端：是否有动态线宽补偿、铜厚均匀性管控能力？
4. 测试端：阻抗测试条是否与量产板同条件生产？是否提供TDR波形原始数据？

猎板PCB在以上各环节均建立了完整的管控体系——从材料选型（Dk波动≤2%）、叠层仿真（免费阻抗仿真支持）、线路制程（LDI曝光+真空蚀刻+动态补偿）、电镀（均匀性≥97%）到阻抗测试（±5%以内公差，TDR波形报告）——真正实现了从设计到制造的全链路阻抗控制。

记住一句话：阻抗控制不是在板子上画一条“50Ω”的标记就完事了，而是从材料到测试每一个环节都不打折扣的工程实践。
