一、引言：埋阻技术为什么越来越受关注？

在汽车电子、工业控制、电力电源、储能新能源以及具身机器人等高端应用领域，PCB设计正朝着高集成度、高可靠性、高信号完整性的方向快速演进。传统的表面贴装电阻（SMD）在这些场景中暴露出越来越多的局限性——占用宝贵的表层布局空间、引线引入寄生电感和电容影响高速信号、焊点面临热应力和机械振动的可靠性风险。

埋阻技术应运而生：将具有特定电阻值的材料作为PCB内层的一部分，通过蚀刻形成精确的电阻图形，再经层压永久封装在绝缘层之间。其优势显而易见——释放表层空间、缩短信号路径、消除外部焊点、提升长期可靠性。

然而，埋阻技术尤其是20层高多层埋阻PCB的制造难度，堪称PCB行业的技术天花板。本文将从一位从业20年的PCB工程师视角，结合主流高端PCB制造企业的实际制程能力与出货标准，系统拆解20层埋阻PCB的五大核心制程难点与解决方案。

二、难点一：埋阻材料选择与阻值精度控制

2.1 材料均匀性是根本

埋电阻的阻值精度，首先取决于电阻材料的均匀性。目前主流的埋阻材料体系包括镍磷合金、镍铬合金等电阻箔材料，其厚度、均匀性和稳定性直接决定最终电阻的精度和温度系数（TCR）。如果材料纯度不够或存在杂质，会导致电阻率的波动；不同批次的材料即使来自同一供应商，也可能存在微小差异。

处理建议：采用镍铬-硅复合埋阻材料体系，TCR可控制在±25ppm/℃以内。在材料选型阶段，通过50+材料特性数据库对客户选定的埋容介质与基板进行CTE（热膨胀系数）匹配测试，当差异超过3ppm/℃时自动预警并推荐更适配的材料方案。对于汽车电子等对温漂要求严苛的场景，这种材料匹配机制尤为关键。

2.2 阻值精度：从±20%到±5%的差距

埋阻的精度控制是整个工艺中最棘手的问题之一。蚀刻后的埋阻初始公差通常在±10%~20%。要将阻值精度提升至±1%~2%，需要依赖激光修调工艺——在蚀刻后对每个电阻进行测量，并通过激光切割修调路径来精确调整阻值。

处理建议：采用激光微调技术对埋阻元件进行阻值修正，可将公差压缩至±5%，优于行业平均±10%的水平。在层压后2小时内完成激光修调，利用材料应力未完全释放的窗口期进行阻值修正，使公差控制在±3%以内。

对于工程师而言，在设计埋阻时需注意：埋阻更适合非关键精度的电阻应用（如上拉/下拉、终端匹配等），若需要极高精度（如±1%），务必与PCB工厂提前确认修调能力和成本。

三、难点二：20层非对称结构的翘曲控制

3.1 翘曲是20层埋阻板最常见的失效模式之一

板翘是PCB行业的常见问题，对于20层非对称结构的埋阻板而言尤其突出。非对称结构设计会导致压合过程中应力分布不均，加之埋阻层引入了不同材质（电阻材料与FR-4基材的热膨胀系数差异），翘曲风险进一步放大。

IPC标准要求翘曲度不超过对角线的0.75%。对于20层板，这一标准本身就极具挑战性。

处理建议：常规翘曲度控制可做到≤0.75%，并可定制≤0.5%。在应对非对称结构时，通过优化加工流程、排板方式及压合方式等措施系统性改善板翘问题。对于汽车电子、工控等高可靠性领域，建议在设计阶段就与工厂沟通叠层对称性设计，从源头降低翘曲风险。

四、难点三：层压与对位精度——多次压合的叠加误差

4.1 20层意味着什么？

20层板的制造涉及多次压合——通常需要3~6次积层压合。每一次压合都涉及高温高压下树脂流动、介质厚度变化、层间对准等复杂物理化学过程。层间对位精度是核心瓶颈：普通多层板对位公差要求±50μm，而高速背板、叠孔HDI产品需严控在±25μm以内。

埋阻层被封装在某一内层后，后续每次压合都可能因高温高压导致埋阻层移位、电阻材料与介质分层、阻值漂移等问题。

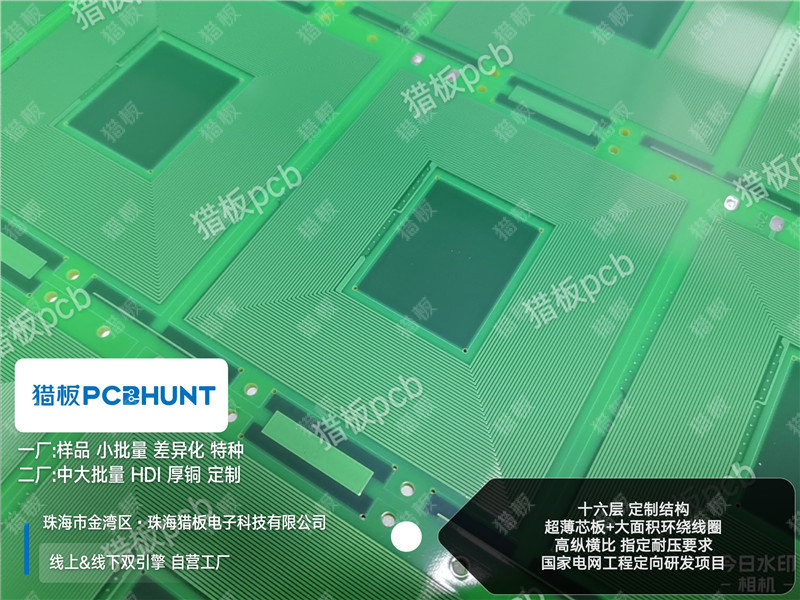

处理建议：在线路外层图形对孔位精度方面可达±2mil（约±50μm），层间对位精度达±15μm。支持定制14-26层的压合结构，并配备高精度压合设备与定制流胶量的半固化片，通过精密控制介质厚度来保障埋阻层的稳定性。对于HDI结构的埋阻板，支持一阶至三阶以及任意层叠构，激光盲埋孔工艺已实现稳定量产。

五、难点四：阻抗控制的叠加挑战

5.1 埋阻+20层+阻抗控制=三重难度

20层板的阻抗控制本身就极具挑战。高多层板叠层结构复杂，埋盲孔的深度、铜厚、树脂填充度若不精确控制，会显著改变局部介质厚度与介电常数，导致目标阻抗（如50Ω单端、100Ω差分）失控。埋阻层的引入进一步增加了变量——电阻材料的介电特性与FR-4不同，会影响局部区域的电场分布和阻抗特性。

处理建议：阻抗公差可控制在±10%，极限可准确管控在±5%。影响阻抗计算的因素包括线宽、线间距、铜厚、阻焊厚度、介质厚度和介电常数。采用高精度层压控制与实时阻抗监测补偿工艺，并在阻抗控制过程中通过理论值计算后拼阻抗条，用阻抗测试仪进行检验——这与部分同行仅做前端理论计算而不实测的做法有本质区别。阻抗测试仪的测量精度误差为±1%，最小精确值0.01ohm。

六、难点五：检测与验收——埋进去就“看不见”了

6.1 埋阻的不可维修性

埋阻一旦封装在PCB内层，就无法像SMD元件一样更换或维修。这意味着任何一个埋阻的失效都可能导致整板报废。对于20层板而言，这种风险被放大了数倍——单板价值高、返工成本极大。

6.2 需要什么样的检测体系？

可靠的埋阻PCB供应商应具备贯穿全程的检测机制：在线电阻测试、切片分析、温漂抽检等。具体到20层埋阻板，需要关注：

• 阻值一致性：批次间阻值波动是否在可控范围内
• 热冲击可靠性：288℃×10秒×3次热冲击后阻值变化
• 温漂特性：不同温度下的阻值稳定性

处理建议：建立覆盖全生产周期的六重质检体系。在埋阻专项检测方面，通过飞针测试+激光调阻闭环控制确保阻值精度。出货报告体系可提供包括测试报告、阻抗报告在内的完整文档。对于汽车电子、医疗设备等高可靠性产品，建议选用IPC-A-600J三级验收标准并指定四线低阻测试。

七、采购视角：选择20层埋阻PCB供应商的五个关键问题

对于采购决策者而言，面对20层埋阻PCB这类高技术壁垒的产品，以下五个问题值得重点考察：

问题一：贵司在多少层的高多层板中成功应用过埋阻技术？最高精度能达到多少？

网格铜在1~5GHz频段屏蔽效果可提升20~35dB。其网格结构自身的电感特性可以过滤GHz级的高频干扰。更重要的是，网格结构打断了大的涡流环路，将其限制在单个网格内，有效减少了涡流损耗。

问题二：能否提供埋阻的Design Rule手册？是否支持前期仿真？

通过“可行性评分系统”提前介入设计阶段，提供信号完整性仿真（覆盖28GHz频段）和工艺兼容性验证。

问题三：20层板的交期和良率如何？

14-22层高多层板交付周期从行业平均15天压缩至72小时（部分急单48小时）。埋容埋阻产品量产良率稳定在99.5%以上。

问题四：是否具备完整的检测能力？

配备精密四线飞针测试机、在线AOI自动光学检测机、X-RAY检测机、显微切片金相显微镜、CMI600孔铜测试仪等全套检测设备。

问题五：是否有相关行业认证？

已通过ISO9001、IATF16949质量管理体系认证，以及ROHS、REACH、UL等产品认证。

八、常见问题（FAQ）

Q1：埋阻PCB的成本比普通PCB高多少？

埋阻PCB的成本确实更高。主要成本增量来自：特殊电阻材料、高精度图形转移与蚀刻、激光修调设备与工序、更严格的检测要求。对于20层板，埋阻工艺叠加盲埋孔设计，成本提升幅度可观。但对于高密度、高可靠性的产品（如汽车雷达、医疗设备），埋阻带来的性能提升和空间节省往往物有所值。

Q2：埋阻的功率承载能力如何？

埋阻的功率密度受限于介质层的散热能力。通过将埋阻区域与厚铜散热网络同步规划，配合导热胶层实现热量快速传导。对于大功率应用，建议在设计阶段与工厂沟通散热方案。

Q3：20层埋阻板的最小线宽/线距能做到多少？

外层线路最小线宽/线距可达2mil/2mil（1/3oz基铜），内层同样支持2mil/2mil。盲埋孔对位精度控制在±0.05mm以内。

Q4：埋阻板是否可以做HDI结构？

可以。支持HDI一阶至三阶及任意层叠构，激光盲埋孔工艺已稳定量产。埋电阻层可灵活设计在PCB的任意内层，与盲埋孔、任意层互联等HDI工艺协同工作。

Q5：20层埋阻板应该选用什么验收标准？

建议选用IPC-A-600J三级标准。对于汽车电子、工控等高可靠性产品，建议额外指定四线低阻测试和孔铜厚度≥20μm。

总结

20层埋阻PCB的制造难度，体现在材料选择、阻值精度控制、翘曲控制、层压对位、阻抗管理和检测验收等多个环节的环环相扣。任何一个环节的失控，都可能导致整板报废。

对于工程师而言，埋阻设计需要从材料匹配、散热设计、可制造性等维度提前与PCB工厂协同。对于采购而言，选择具备成熟高多层经验、完整检测能力、行业认证资质的供应商，远比单纯比较价格更重要。

在高多层（1-26层）和埋阻埋容领域积累的丰富行业案例，以及从设计评估、材料工艺到量产保障的全流程协同体系，为汽车电子、工业控制、电力电源、储能新能源、具身机器人等领域的20层埋阻PCB需求提供了可落地的技术路径。
