在新能源汽车800V高压平台、储能BMS、工业伺服驱动、电力电源以及具身机器人关节控制等大功率应用场景快速扩张的背景下，厚铜PCB正从“特殊工艺”走向“主流需求”。 铜厚从常规的1oz（约35μm）提升至3oz（105μm）、4oz乃至更高，导体截面积成倍扩大，载流能力显著增强——但制造难度并非线性上升，而是指数级攀升。

在厚铜PCB制造的众多工艺痛点中，侧蚀是工程师和采购最先遇到、也最容易忽视的“隐形杀手”。 本文将系统拆解厚铜PCB侧蚀的成因、影响、控制方法，并结合猎板PCB的实际制程能力与出货标准，为工程师和采购提供一份从设计到交付均可落地的技术参考。

一、什么是厚铜PCB侧蚀？ 它的破坏力有多大？

1.1 侧蚀的本质

蚀刻是PCB线路成形的核心工艺。 在蚀刻过程中，蚀刻液与铜发生化学反应，理想状态下蚀刻应仅沿板厚方向（垂直方向）进行。 但实际生产中，蚀刻液在垂直向下腐蚀铜层的同时，也会向线路侧壁横向侵蚀——这种现象被称为侧蚀（Undercut） 。

侧蚀的本质是化学蚀刻液对铜箔的各向异性腐蚀：垂直方向蚀刻速率与水平方向蚀刻速率的比值，即为蚀刻因子（Etch Factor）。 蚀刻因子越低，意味着侧蚀越严重。

铜越厚，侧蚀越严重。 当铜厚达到3oz（105μm）时，侧蚀量可达线宽的30%-50%。 这意味着设计师画了一条100μm的线，蚀刻后可能只剩下50-70μm——线宽严重收缩，阻抗失控，信号完整性被破坏。

1.2 厚铜侧蚀的量化数据

行业研究数据揭示了厚铜侧蚀的严峻程度：

• 当铜厚从2oz增至6oz时，在相同蚀刻速率条件下，侧蚀量从12μm跃升至32μm以上，增幅达167%。
• 以12oz（420μm）厚铜为例，常规酸性氯化铜蚀刻液在标准参数下蚀刻因子常低于2.0，远低于薄铜板（1-2oz）的3.5-4.5水平，蚀刻后线宽损失可达80-120μm。
• 蚀刻温度每升高5℃，侧蚀增量达12%。

这些数据说明：铜厚每增加1oz，侧蚀风险不是简单叠加，而是指数级放大。

二、侧蚀为什么是厚铜板的“头号隐患”？

2.1 阻抗失控

厚铜PCB往往同时承载大电流和高速信号。 侧蚀导致实际线宽小于设计值，线路阻抗随之偏离目标值。 以某8层厚铜电源板为例，设计线宽200μm（6oz铜厚），蚀刻后实测平均线宽仅162μm，偏差达-19%，引发阻抗偏离目标值（50Ω±5%）。 阻抗失控意味着信号反射、过冲、丢包——系统可靠性从源头崩塌。

2.2 载流能力下降

线路宽度直接决定载流截面积。 侧蚀越严重，线路越窄，截面积越小，电阻越大。 在同等电流下，功率损耗和温升显著增加。 某变频器四层厚铜电源板选用3oz铜箔，按照1oz板材的走线宽度公式绘制功率线路，满载持续运行1小时后母线走线局部发烫、焊盘脱焊。

2.3 线形畸变与短路风险

侧蚀不仅让线宽变窄，还容易导致线形畸变、线宽不一致。 在高密度布线区域，侧蚀可能导致线路间隙出现蚀刻残留铜丝形成微桥接。 某光伏逆变器3oz四层厚铜板，沿用1oz板材6mil/6mil常规线宽线距设计投产，SMT入库抽检短路不良率达21%。

2.4 热应力集中与长期可靠性风险

侧蚀造成的线宽不均匀，在大电流通过时容易形成局部电流密度过高区域，引发热应力集中及局部过温风险。 在汽车电子、储能系统等对长期可靠性要求极高的应用场景中，这直接关系到产品的使用寿命和安全性。

三、厚铜侧蚀的成因：不只是“铜厚”的问题

侧蚀的严重程度受多重因素共同影响，理解这些因素才能有针对性地进行控制。

3.1 铜箔厚度——最直接的决定因素

铜层越厚，蚀刻液穿透时间越长，侧向侵蚀的机会越多。 表层铜溶解后暴露出的粗糙界面加剧了横向扩散。 电解铜与压延铜在此表现差异显著——压延铜因晶粒取向一致、表面粗糙度低（Ra＜0.3μm），侧蚀均匀性优于电解铜（Ra＞0.8μm），同等条件下侧蚀量可降低18%-22%。

3.2 蚀刻液参数——温度、浓度、喷淋压力

影响侧蚀的核心变量包括：蚀刻液组成（Cu²⁺浓度、Cl⁻含量、H⁺活度）、温度（50-55℃为典型窗口）、喷淋压力（需维持3.5-4.5 bar以保障药水穿透力）。 温度每升高10℃，蚀刻速率提升50%，但侧蚀量增加20%-30% 。 这是一个需要精确平衡的工艺窗口。

3.3 线路图形密度——“蚀刻阴影区”

当线路间距小于3倍铜厚时，局部药水交换受阻，易形成“蚀刻阴影区”，加剧不均匀侧蚀。 孤立粗线的侧蚀量比密集细线阵列低约18% ，图形密度对侧蚀的分布有显著影响。

3.4 前处理质量——被忽视的关键环节

蚀刻前的表面活化状态直接影响侧蚀均匀性。 厚铜箔经棕化或黑化处理后，若氧化膜厚度不均（标准要求1-2μm，CV值＜8%），将导致蚀刻速率局部差异。 氧化膜厚度偏差＞0.3μm的区域，侧蚀量波动达±9μm。

四、如何控制厚铜侧蚀？ ——从设计到量产的全链路方案

4.1 设计阶段：线宽补偿与合理布线

行业通用的做法是蚀刻补偿——在设计阶段提前将线宽做宽，抵消侧蚀带来的损失。 不同铜厚的补偿量差异显著：

• 1oz铜厚：补偿约10-15μm
• 2oz铜厚：补偿约30-50μm
• 3oz及以上：补偿需超过60μm，需多轮验证

但补偿不是简单的“全线加宽”。 不同区域的铜厚分布、线路密度不同，需要的补偿量也不同。 精确补偿需引入蚀刻剖面函数，而非采用固定偏移量——传统固定偏移量在厚铜场景下已严重失准。

给工程师的设计建议：

• 厚铜条件下，最小线宽线距需要同步放宽，切勿直接套用1oz薄铜的布线规范
• 布线完成后再确定铜厚、细线路搭配厚铜，是导致侧蚀失控的最常见设计失误
• 建议在设计阶段就与PCB工厂沟通铜厚与蚀刻补偿方案

4.2 设备与工艺：专业设备是控制侧蚀的基础

厚铜蚀刻对设备的要求远高于常规PCB。 猎板在蚀刻环节采用DES超厚铜真空精密蚀刻连线，将显影、蚀刻、退膜三段工序整合为水平连线设计。 蚀刻段采用喷淋式+真空蚀刻工艺——真空处理可吸附板面残留的已反应药水，让喷淋新液与铜面持续有效接触交换，优先避免药水反应时的“沙滩效应”。

该设备配备全盘式、交错不对称侧喷设计及自动变频调压，更大程度保障不同铜厚、线宽的连续交替生产管控。

关键设备保障：

• 线路激光LDI曝光机：线宽解析度最高可达40μm（1.6mil），对位精准度偏差±10μm，从传统菲林曝光升级为激光镭射图像直接成型，规避菲林工艺的开短路、图形涨缩等问题
• 防焊激光LDI曝光机：多波长高精度曝光头，满足防焊油墨高速、高精度、高对准度的生产能力
• 全自动四线低阻测试机：从行业惯用的二线导通性测试升级为四线低阻测试，有效拦截孔铜偏薄、线路缺损、局部铜厚不均等隐患

4.3 工艺控制：分段蚀刻与动态参数调控

实现厚铜低侧蚀需采用 “分步蚀刻+动态参数调控” 策略：

1. 预蚀刻：使用低活性蚀刻液去除表面氧化层并初步减薄，该步骤侧蚀占比仅占总蚀刻量的15-20%
2. 主蚀刻：切换至高选择性配方（添加缓蚀剂与表面活性剂），通过在线pH传感器闭环调节
3. 脉冲喷淋技术：每30秒切换喷嘴方向，配合停喷间隙，使蚀刻副产物及时剥离，避免侧壁钝化膜形成

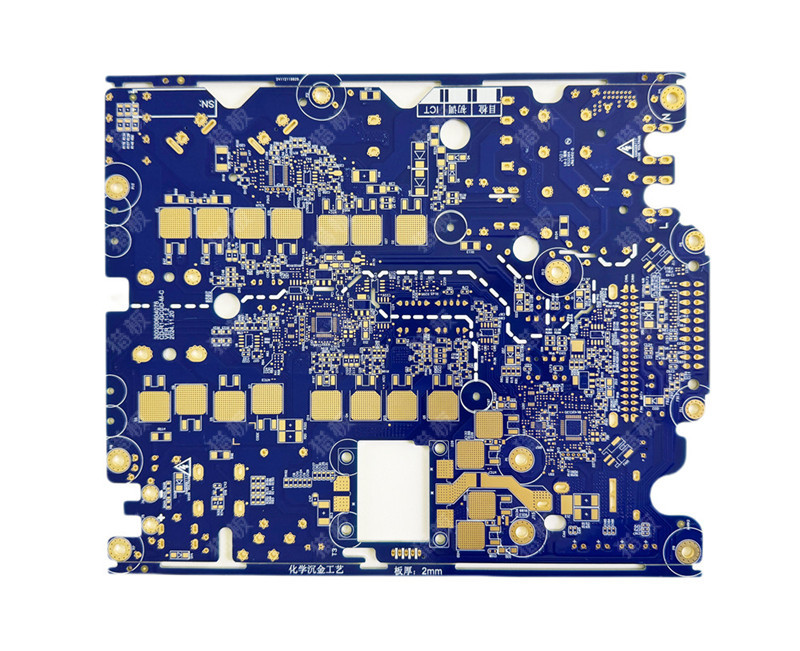

4.4 猎板的厚铜制程能力

猎板在厚铜领域的制程能力覆盖了从常规到极限的全范围：

猎板采用负片电镀减法生产工艺——先针对整板面加厚铜，再针对无需保留的基材位进行酸性蚀刻。 相较于正片加法工艺，负片工艺的镀铜密度、均匀性、线路工整度和蚀刻精准度均更优。

五、常见问题板块

Q1：厚铜板侧蚀会导致哪些具体的成品缺陷？

侧蚀直接导致线宽偏窄、线形畸变、线宽不一致。 在高密度区域可能因蚀刻残留形成微桥接导致短路； 在宽线区域则可能因过度侧蚀导致线宽严重不足，载流能力下降。

Q2：3oz以上的厚铜板，线宽和线距应该留多少余量？

不能简单套用1oz薄铜的布线规范。 建议在设计阶段与PCB工厂沟通具体的蚀刻补偿方案。 一般而言，铜厚每增加1oz，最小安全线距需同步放宽。 以猎板的制程能力为参考：3oz铜厚下线路设计线宽/间距建议不低于7.5mil/7.5mil。

Q3：采购如何判断一家PCB工厂的厚铜侧蚀控制能力？

建议关注以下几点：

1. 是否具备厚铜专用DES蚀刻线——普通蚀刻线无法应对厚铜的蚀刻均匀性要求
2. 是否采用LDI曝光替代传统菲林曝光——LDI的图形精度远高于菲林工艺
3. 是否提供阻抗报告和阻抗条——通过TDR实测验证阻抗是否在目标范围内
4. 铜厚实测数据是否达标——如1oz要求≥35μm

Q4：侧蚀导致的线宽偏差，能否通过后续工艺弥补？

不能。 侧蚀发生在蚀刻工序，线路成形后无法通过后续工序（如阻焊、表面处理）弥补线宽损失。 必须在设计和蚀刻阶段进行有效控制。

Q5：猎板在厚铜侧蚀控制方面有哪些具体的技术保障？

猎板的多重保障体系包括：

• DES超厚铜真空精密蚀刻连线：真空蚀刻工艺避免“沙滩效应”，保障厚铜线路品质
• LDI激光直接成像：替代传统菲林曝光，线宽精度±0.2mil
• 负片工艺：铜厚均匀、线宽管控一致性好
• 四线低阻测试：拦截孔铜偏薄、线路缺损等隐患
• 微晶磷铜球电镀：镀铜密度、延展性、有机杂质控制均优于传统铜角

总结

厚铜PCB侧蚀是新能源汽车、工业控制、电力电源、储能系统和具身机器人等高功率应用领域必须正视的核心工艺问题。 侧蚀的本质是蚀刻液对线路侧壁的横向侵蚀，铜越厚、侧蚀越严重——3oz铜厚下侧蚀量可达线宽的30%-50%，直接导致阻抗失控、载流下降、热应力集中乃至产品失效。

控制侧蚀需要从设计补偿、设备能力、工艺控制三个维度系统施策。 设计阶段需根据铜厚合理预留蚀刻补偿量，切勿套用薄铜布线规范； 设备层面需配备厚铜专用DES蚀刻线、高精度LDI曝光机等专业设备； 工艺层面需采用分段蚀刻、动态参数调控等精细化控制手段。

对于工程师而言，在设计阶段就与具备厚铜制程能力的PCB工厂沟通蚀刻补偿方案和叠层结构，是避免后期改版、缩短项目周期的最有效方式。 对于采购而言，选择供应商时不仅要看铜厚参数报价，更要关注其设备配置、工艺路线和品质管控体系——低价背后往往隐藏着电镀不均、蚀刻过度等质量隐患。

猎板在厚铜领域已实现1-15oz的全覆盖制程能力，通过DES超厚铜真空精密蚀刻连线、LDI激光直接成像、负片工艺和四线低阻测试等多重技术保障，将侧蚀控制在行业领先水平。 在新能源汽车800V高压平台、储能BMS、工业伺服驱动等高端应用场景中，厚铜PCB的可靠性从蚀刻第一步就已注定——选对工艺，就是选对产品的寿命。
