当信号上升时间低于1纳秒时，PCB上的每一根导线都必须视为传输线。 阻抗不匹配会引发信号反射、振铃、过冲、串扰甚至数据错误——对于汽车电子、工业控制、电力电源、储能新能源以及具身机器人这些可靠性要求极高的领域，信号完整性问题不仅意味着性能下降，更可能带来系统性失效风险。

然而在实际生产中，阻抗偏差超过±10%的情况屡见不鲜。 线宽偏差10%，阻抗就会偏移5%-7%。 而线宽只是影响阻抗的六个核心变量之一。 本文从制造端视角，逐一拆解这六大因素及其控制要点。

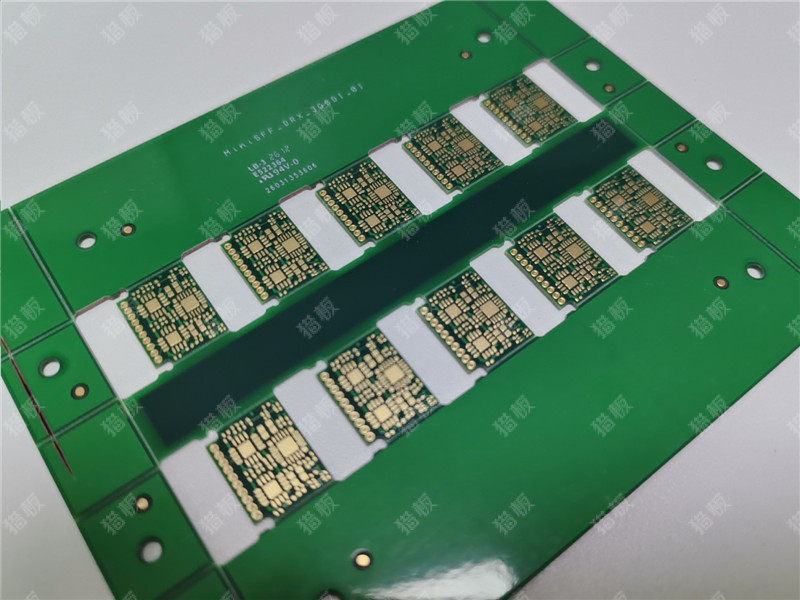

一、线宽（W）——最直观也最难控的因素

线宽与阻抗成反比：线宽越宽，阻抗越低； 线宽越窄，阻抗越高。 工程实践中，线宽每增加10%，阻抗约降低5%-7%； 线宽每收窄0.01mm，阻抗约升高2-3Ω。

制造端的挑战：理论设计值到实物之间隔着蚀刻工艺的“侧蚀效应”。 铜层越厚，侧蚀越明显，线宽偏差就越大。 行业常规的线宽蚀刻公差为±20%，如果要控制阻抗在±5%以内，留给线宽波动的余量几乎为零。

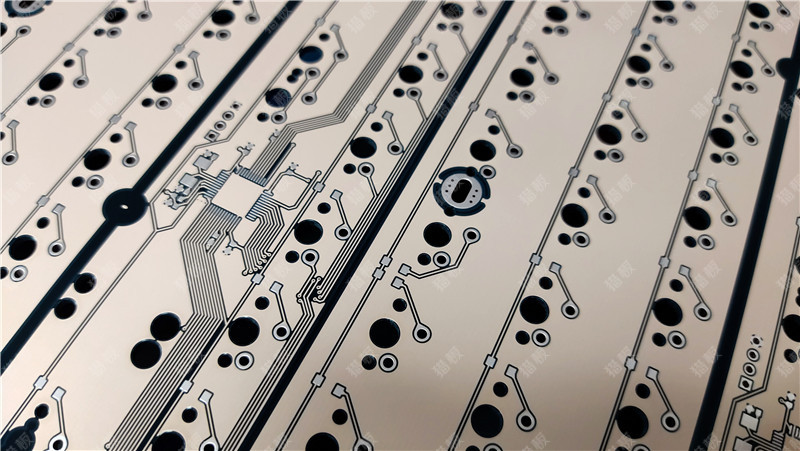

猎板的处理方式：猎板采用DES超厚铜真空精密蚀刻连线，蚀刻段采用喷淋式加真空蚀刻工艺——真空处理可吸附板面残留的已反应药水，让喷淋新液与铜面持续有效接触交换，有效避免传统喷淋蚀刻药水交换不彻底导致的线路毛边、锯齿问题。 外层线宽/间距极限可达2mil/2mil（1/3oz铜厚），1oz铜厚下可达2.5mil/2.5mil。 蚀刻公差可控制在±20%，并可指定±10%。 线宽精度方面可做到最小0.2mm线宽公差±3μm。

二、介质厚度（H）——层压环节的“隐形变量”

介质厚度指信号层与参考平面之间的绝缘层厚度，它与阻抗成正比——介质越厚，阻抗越高。 每增加0.025mm，微带线阻抗约上升3-4Ω。

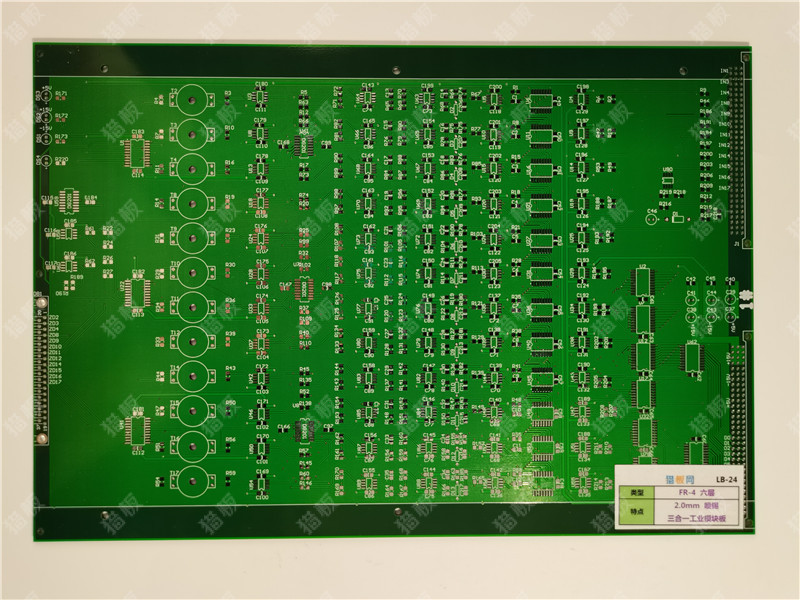

制造端的挑战：介质厚度由层压环节的PP片（半固化片）种类、张数以及压机平整度共同决定。 不同半固化片有不同胶含量与厚度，压合后厚度与压机平整性、压板程序密切相关。 6层板的内层介质厚度公差±10%，就可能导致差分阻抗波动达8Ω。

猎板的处理方式：猎板在层压前对铜箔厚度实行±5%的误差控制，对介质层均匀性进行严格检测。 猎板的窄公差阻抗控制能力可达到±5%以内，优于行业常规±10%的标准。 对于厚铜板，猎板坚持采用双PP或多PP方案——单PP由于介质层过薄，容易发生内层击穿而造成PCB短路，而双PP或多PP可以提升厚铜板的耐电性与抗高压击穿的能力。

三、介电常数（Dk）——板材选型决定阻抗“基因”

介电常数与阻抗成反比：介电常数越高，阻抗越低。 介电常数每波动0.1，阻抗偏差可达5%以上。 基材的吸湿性也会影响Dk——环境湿度越高，材料吸湿越多，Dk随之变化。

制造端的挑战：不同品牌、不同型号的板材Dk值差异显著。 同一型号不同批次的板材，Dk也可能存在漂移。 如果工厂在阻抗计算时套用通用经验值而非实际材料Dk，偏差不可避免。

猎板的处理方式：猎板建立了完整的材料体系，涵盖建滔（KB6164 TG140、KB6165F TG150、KB6167F TG170等）与生益（S1000-2M TG170、S1000H TG150等）两大主流品牌的多款FR-4材料，同时覆盖无卤素板材（建滔KBHF140、生益SH260）以及Rogers系列、 台耀系列等高频板材。 工程处理阶段会根据客户选定的板材型号调用实际材料Dk值进行阻抗仿真计算（使用Polar SI9000等工具），而非套用通用经验值。

四、铜厚（T）——电镀均匀性决定阻抗一致性

铜厚与阻抗成反比：铜厚增加，阻抗降低。 铜厚每增厚10%，阻抗约降低3%-5%。 高频信号要求铜厚偏差控制在±10%以内以抑制趋肤效应。

制造端的挑战：外层铜厚会因电镀而增加，内层铜厚则取决于基材铜箔。 电镀不均匀、阳极消耗不均、药水温度波动都会导致铜厚差异。 更隐蔽的问题是——很多工程师在阻抗计算时忽略了“电镀后的实际走线铜厚”。

猎板的处理方式：猎板采用台湾竞铭全自动垂直电镀线，镀铜均匀性≥97%，深孔能力≥90%，深孔能力达13:1。 采用空气能中央热水循环系统替代传统电力加热管，加热时与药水无接触交叉，防止金属杂质污染，同时规避加热管直接接触药水导致的药温不均衡问题。 配以定制化的阳极、超声波及侧喷设计，有效避免板面和孔铜厚度不均。 猎板采用微晶磷铜球进行电镀，不同于传统工厂用二次回收铜角或铜块，其完成的镀铜密度、延展性、有机杂质控制均更优。 表面成品铜厚方面，1oz≥35μm、2oz≥70μm、3oz≥105μm，可指定最高≤15oz。

五、阻焊厚度——最容易被低估的影响因素

阻焊层会使外层特性阻抗下降。 印刷一遍阻焊，单端阻抗约下降2Ω，差分阻抗约下降8Ω。 表层阻焊油墨会使微带线阻抗下降约2-8Ω。

制造端的挑战：阻焊厚度并非设计参数，而是由工厂工艺决定。 不同颜色油墨、不同印刷工艺、不同烘烤条件都会影响最终阻焊厚度。 如果工厂在阻抗计算时未将阻焊厚度纳入考量，或阻焊印刷不均匀，阻抗偏差就在所难免。

猎板的处理方式：猎板阻焊厚度≥8μm（线脚最小）。 采用全自动CCD三机连印阻焊印刷机，阻焊对位精度公差±3mil。 绿油阻焊桥宽4mil，黑/白/粉色5mil。 猎板使用广信和太阳两大一线品牌油墨，其中阻焊油墨为感光油墨——不同于低端市场常用的烤油和UV油，感光油墨在解析度、附着力、耐高温性能上均更优。 对于厚铜板，猎板会自主加厚阻焊以充分保障介电性能。

六、参考平面完整性——设计端最容易犯的错误

参考平面（地平面或电源平面）的完整性直接影响传输线的回流路径。 如果阻抗线跨分割走线，回流路径被切断，阻抗会突变。 过孔残桩（stub）过长也会造成阻抗不连续。

制造端的挑战：这个问题90%以上源于设计端，而非制造端。 但在制造环节，层压对准精度、内层图形对位精度都会影响参考平面的实际“有效面积”。 层间对准偏差过大，可能导致参考平面在关键区域“缩水”。

猎板的处理方式：猎板内层线路图形对孔位精度可达±2mil，层间重合精度可满足25μm。 对于高多层板，采用X-RAY检测机对压合后内层对准度进行透视成像检查，10倍光学放大，可满足0.15mm小孔、板厚最大10mm、层数最多30层的品质检查。 有阻抗控制要求的网络必须布置在阻抗控制层上，严禁跨分割。

常见问题

Q1：设计阻抗50Ω，实际做出来58Ω，整体偏高，是什么原因？

阻抗整体超差（偏差＞±10%）最常见的原因是基材参数与设计不符——设计时使用的Dk值与工厂实际使用的板材Dk值不一致。 其次可能是介质厚度偏厚或线宽偏细。 建议在发板前与工厂确认叠层结构和材料型号，让工厂基于实际材料Dk进行阻抗计算。

Q2：同一批板子，有的阻抗合格有的不合格，是什么原因？

通常是制程波动导致的——线宽偏差、介质厚度不均匀、电镀铜厚差异等。 猎板通过LDI激光直接成像（线宽公差±0.2mil以内）、铜箔厚度±5%误差控制、TDR全程验证等多环节管控来缩小批次内差异。 此外，猎板对阻抗条进行TDR实测验证，而非仅做理论计算。

Q3：外层走线要不要把阻焊厚度算进阻抗计算？

要。 阻焊层会使表层微带线阻抗下降约2-8Ω。 如果工厂在阻抗计算时未考虑阻焊影响，实际值会偏低。 猎板在阻抗计算时会综合考虑阻焊厚度的影响。

Q4：为什么有的工厂阻抗不收费，有的要收费？

不收费的工厂通常只做前端理论值计算，不拼阻抗条也不实测。 而猎板的阻抗控制经过理论值计算后还需要拼阻抗条，用TDR阻抗测试仪进行实测验证。 猎板配备的维创兴阻抗测试仪同时参照IPC-TM-650标准及Intel技术标准，测试范围可满足单端特性10-150ohm、差分20-200ohm，测量精度误差为±1%。 出具阻抗报告还需提供测试数据——这是成本差异的核心来源。

Q5：汽车电子和工控领域对阻抗有什么特殊要求？

汽车电子、工控、电力电源等领域通常要求阻抗公差控制在±5%甚至更严。 猎板针对这些领域可做到±5%以内的阻抗控制，并在-40℃→150℃循环测试中保持阻抗变化率＜2%（行业标准为5%）。 此外，猎板已通过IATF16949质量管理体系认证，这是汽车行业最严格的管理体系认证之一。

总结

阻抗控制本质上是一场“多变量协同”的精密工程。 六大因素——线宽、介质厚度、介电常数、铜厚、阻焊厚度、参考平面完整性——每一个的微小波动都会体现为阻抗漂移。

设计阶段的理论计算只是起点。 真正决定阻抗是否达标的，是制造端对每一个变量的管控能力。 从材料选型（实际Dk值的调用）、到图形转移（LDI曝光 vs 传统菲林）、到蚀刻工艺（真空蚀刻 vs 普通喷淋）、到电镀均匀性（≥97% vs 行业平均）、到阻抗实测（TDR全检 vs 抽检或不检）——每一个环节的差异，最终都会体现在阻抗报告的数字上。

对于汽车电子、工业控制、电力电源、储能新能源和具身机器人领域而言，±5%的阻抗精度不是“锦上添花”，而是一道必须跨过的门槛。
