做PCB采购的同行都有过这种经历：同样一款产品，A厂报价5000，B厂报价3500，问了一圈发现差别不在板材、不在工艺，而在于拼板设计。

拼板这件事，表面上看是把几块小板子拼在一起生产，本质上却决定了整张覆铜板的材料利用率、生产效率、测试成本，甚至直接关系到产品上市时间。

作为干了20年PCB的工程师，我见过太多因为拼板设计不合理而白白浪费钱的案例——有的板子利用率不到60%，有的拼出来生产线卡板报废，有的贴片完分板把元器件崩裂。今天这篇文章，我就把拼板到底怎么省钱、拼板设计必须注意的8个细节，一次性讲清楚。

说明： 本文涉及的具体工艺参数和能力范围，以猎板PCB（专注汽车电子、工业控制、电力电源、储能新能源、具身机器人等高可靠性领域）的实际制程能力为参考基准。

一、拼板是怎么省钱的？三个维度彻底讲透

1.1 时间就是金钱——生产效率翻倍

你一次过炉贴1块板快，还是一次过炉贴6块板快？答案不言自明。

拼板最直接的省钱逻辑在于：SMT贴片机、回流焊、波峰焊的每小时运行成本是固定的，拼板数量越多，单板的设备分摊成本就越低。以一条SMT线为例，每小时综合成本通常在500-800元，如果拼板从4拼提高到6拼，单板贴片成本直接下降30%以上。

另外，有了合理的拼板和工艺边设计，PCB在SMT贴片时可以直接上机，不需要额外开治具。一个定制治具少则几百、多则几千，而且每次换线还要重新调试。省掉治具，既是省钱，也是省时间。

更快的生产交付意味着产品上市周期缩短——对于竞品竞争，这个优势的价值往往远超那点加工费本身。

1.2 省板材就是省真金白银

PCB工厂的计价逻辑很简单：按板材面积算钱。你设计的板子是异形的，拼板不合理，一大块板材就被铣掉成了废料。

举个真实例子：一款圆形传感器板，单板面积只有30cm²，但如果单独生产，需要在80cm²的板材上铣出圆形，材料利用率不到40%。采用4拼圆形交错排列后，利用率直接提升到78%，板材成本几乎砍半。

工厂的覆铜板都是标准尺寸（常见如1245×1092mm、1042×1245mm等），拼板设计的本质就是在标准板材上塞进尽可能多的有效面积。利用率从60%提到85%，材料成本就降了25%。

1.3 多个项目合拼——小批量采购的省钱秘籍

如果你的公司小项目多，而且层数及生产加工工艺一致，完全可以把多个板子合拼设计成一块大板。

板厂虽然会收一定的合拼费或工程费，但比起多个项目单独开料、单独做资料、单独投产，综合成本要便宜得多。更关键的是，多个项目做成一个BOM，贴片厂按一个项目来处理，贴片费用又能省一大笔。

猎板处理建议： 对于多项目合拼订单，猎板支持1-26层通孔板及盲埋孔板的定制生产。合拼设计时需注意各子板的层数、表面处理工艺需一致，否则无法合拼生产。建议在下单前与猎板工程确认层压结构和表面处理工艺的兼容性。

二、拼板分板方式怎么选？三种方式优劣对比

2.1 V-CUT（V形槽）——最经济的选择

V-CUT是指在板与板之间用V-CUT机割出一条V型槽，生产完成后可以直接掰开。

优点： 分离后边缘整齐、加工成本低，适合矩形外形的PCB。
缺点： V-CUT只能走直线，异形板用不了。

猎板处理建议： 猎板支持板厚0.4mm-4.0mm的V-CUT加工，V-CUT余厚为成品板厚的1/3、公差±0.1mm，V-CUT错位度最小可控制在0.10mm。需要特别注意的是：板厚低于1.0mm时做V-CUT，整板强度会明显下降，因为V-CUT深度是板厚的1/3，玻纤布被切断后支撑骨架变弱——猎板建议板厚＜1.0mm时优先考虑邮票孔或铣槽分板方式。

2.2 邮票孔——异形板的救星

邮票孔是用一排小孔把板与板连接起来，看起来像邮票边缘的锯齿形。

优点： 适用异形板，运用范围广。
缺点： 分板后有毛刺，边缘不够整齐。

猎板处理建议： 邮票孔设计时需注意孔径和间距的合理性。猎板钻孔最小孔径可达Φ0.15mm，有铜半孔最小孔径Φ1.0mm。邮票孔连接位建议宽度≥1.6mm，以保证拼板强度。

2.3 直连（铣空连接）——高要求的专业选择

直连是在板与板之间用铣床铣空，通过一小段电路板直接连接。

优点： 无毛刺、平整度高。
缺点： 需要用分板机分板，成本增加。

猎板处理建议： 猎板CNC数控成型机定位精度达±0.01mm/300mm，重复定位精度±0.001mm，可满足高精度直连分板需求。铣外形公差常规±0.13mm，极限可达±0.05mm。

三、拼板设计的八大细节——每一个都关乎成本与品质

细节一：拼板尺寸要匹配工厂生产能力和SMT设备

拼板尺寸不是越大越好，也不是越小越好。

下限： 一般小于80×80mm的PCB就需要拼板了。单板常规最小尺寸≥20×30mm，极限≥10×20mm。

上限： 拼板尺寸受两个因素限制——PCB工厂的生产设备尺寸和SMT贴片线的设备尺寸。

猎板处理建议：

• 单双面板：单片和拼板最大1000×600mm（V-CUT方向不可超过600mm）
• 四层板：单片1000×500mm，拼板1000×480mm
• 六层板：单片900×500mm，拼板900×480mm
• 八层板：单片625×500mm，拼板625×480mm
• 十层/十二层：单片400×300mm，拼板600×480mm

超出以上尺寸需提前与猎板工程确认。

细节二：工艺边设计要留够夹持空间

SMT贴片机需要夹持PCB板边进行传送，工艺边设计必须留够空间。

猎板处理建议： 拼板设计后必须保证大板基准点边缘距离板边至少3.5mm。大板上2个对角基准点不能对称放置，正反面的基准点也不要对称放置，以便设备识别防呆。

工艺边宽度建议≥5mm，以保证SMT设备夹持稳定。

细节三：分板方式要避开元器件应力风险

拼板分板时会产生机械应力，如果元器件布局不当，分板应力可能导致电容、晶振等元器件开裂。

猎板处理建议：

• 采用预刻线（V-CUT）的拼板结构可使分板时翘曲变形最小
• 尽量不要将贵重元器件（如BGA、晶振、大容量陶瓷电容）布局在工艺边旁边或分板线附近
• 拼板之间的分割槽应满足PCBA贴片加工时表面的平整度要求

细节四：拼板外形尽量接近方形，慎用阴阳板

拼板的外形设计越接近方形，板材利用率越高。强烈推荐2×2、3×3这种规则拼板方式。

非必要情况下不建议拼阴阳板——阴阳板（正反两面都有贴片元件的拼板方式）虽然在某些情况下能提高贴片效率，但增加了PCB生产的难度和风险。

猎板处理建议： 对于汽车电子、工控等高可靠性产品，猎板建议优先采用规则阵列拼板，避免阴阳板设计带来的工艺复杂性。如果确实需要阴阳板，需在下单时明确标注，猎板工程将评估可行性。

细节五：多拼板干涉问题通过旋转拼+工艺边解决

当多拼板之间有板边连接器的外形轮廓超出干涉时，可通过旋转拼板方向并增加工艺边的方式解决。这样可以防止焊接后在传送或搬运过程中撞件损伤。

猎板处理建议： 对于复杂外形板，猎板支持定制外形公差±0.05mm（极限），可在设计阶段与猎板工程沟通最优拼板方向，避免干涉问题。

细节六：金手指的拼板禁忌

当PCB上有金手指时，金手指必须放在板边外侧非夹板位置的方向上，金手指边不可拼板连接或加工艺边。

猎板处理建议： 猎板金手指工艺默认开通窗（属于行业规范），如果不想开通窗需要备注要求。金手指倒角角度和深度可按客户要求定制。

细节七：薄板的拼板强度问题

当PCB板厚低于1.0mm时，如果做V-CUT拼板，整板强度会大打折扣。

原因很简单：V-CUT深度是板厚的1/3，板子越薄，V-CUT对玻纤布的切断比例越大，支撑骨架被破坏得越严重。薄板做V-CUT后，在SMT传送过程中极易变形，甚至卡板报废。

猎板处理建议：

• 猎板最小板厚可做到0.20mm，但＜1.0mm的薄板建议采用邮票孔或铣槽分板方式，避免V-CUT
• 如果必须V-CUT，建议增加拼板连接位数量以增强强度
• 薄板生产时建议选择真空包装+干燥剂+湿度卡+隔纸的包装方式，防止存储和运输过程中的变形

细节八：阻抗板的拼板设计要预留阻抗条

对于有阻抗控制要求的高频、高速板，拼板设计时需要在板边预留阻抗条位置。

为什么需要阻抗条？ 阻抗控制不仅仅是前端工程师的理论计算，还需要在生产首检、巡检、末检时用专业阻抗测试仪进行实际测试。阻抗条就是用来做实测的测试样条。

猎板处理建议：

• 猎板阻抗公差最小可达±10%
• 阻抗测试仪参照IPC-TM-650标准及Intel技术标准，测量精度误差±1%，最小精确值0.01ohm
• 选择阻抗报告服务时，猎板会出具一份完整的测试报告
• 拼板设计时需预留阻抗条位置，具体要求可咨询猎板工程

四、常见问题解答

Q1：拼板数越多越省钱吗？

不一定。拼板数增加确实摊薄了单板的生产成本，但同时也带来了几个问题：一是拼板面积增大会降低整板良率（一块板坏则整板报废）；二是超过工厂最大生产尺寸限制就无法生产；三是超大拼板在SMT贴片时可能超出设备能力。最优拼板数是在工厂能力范围内、良率与效率的平衡点。

Q2：不同表面处理方式对拼板有影响吗？

有。不同表面处理方式对PCB的最小生产尺寸有不同要求。猎板的限制如下：OSP工艺最小生产尺寸≥50×80mm，沉锡工艺≥80×120mm。拼板设计时如果单板尺寸过小，需要增加拼板数量以满足最小生产尺寸要求。

Q3：拼板后阻焊桥能做多窄？

阻焊桥宽度取决于阻焊颜色和铜厚。猎板的工艺能力：绿色油墨阻焊桥最小4mil，黑色/白色/粉色最小5mil，其他杂色最小4mil。拼板设计时如果焊盘间距过小，需考虑阻焊桥是否能做出来。

Q4：拼板后翘曲度能控制在多少？

翘曲度是拼板设计必须考虑的问题，特别是大面积拼板。猎板常规翘曲度≤0.75%，可定制≤0.5%。对于汽车电子、工控等高可靠性产品，建议选择≤0.5%的更高标准。

Q5：拼板设计对孔铜厚度有影响吗？

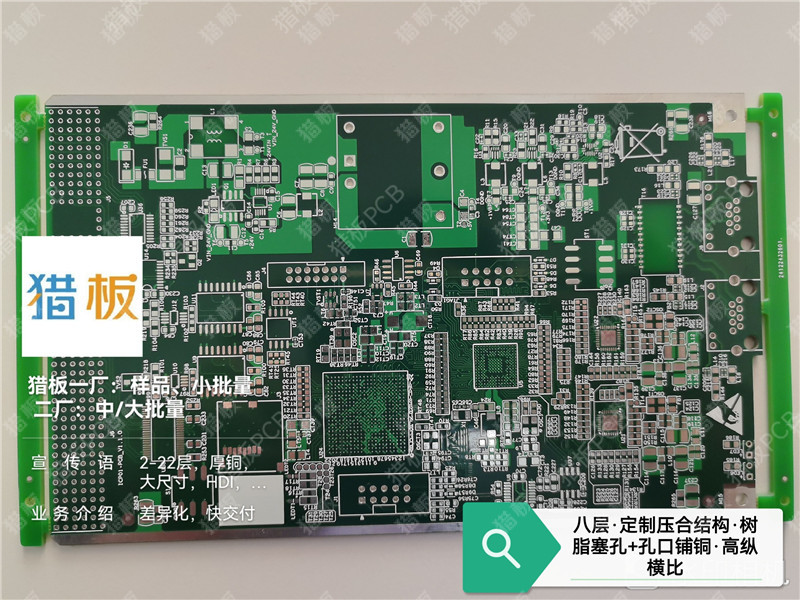

拼板设计本身不影响孔铜厚度，但拼板尺寸过大会影响电镀均匀性。猎板采用台湾竞铭全自动垂直电镀线，镀铜均匀性≥97%，深孔能力≥90%，纵横比可达10:1（可定制≤20:1）。孔铜厚度常规平均值≥18um，可定制20um、25um、30um、35um等多个等级。

总结：拼板设计的三个核心原则

回顾全文，拼板设计归根结底要把握三个核心原则：

第一，成本优先，兼顾效率。 拼板的本质是用更高的板材利用率和生产效率来降低成本。设计时优先考虑规则阵列拼板、V-CUT分板（矩形板）、合理的拼板数量，让每一寸板材都产生价值。

第二，匹配工厂能力，不踩红线。 拼板尺寸不能超出工厂最大生产尺寸，薄板慎用V-CUT，金手指有特殊拼板要求——这些细节在选板厂之前就要想清楚。选择像猎板这样具备1-26层、最大1000×600mm、最小0.20mm板厚、纵横比10:1等全面制程能力的厂家，设计空间会大很多。

第三，可靠性高于一切。 特别是汽车电子、工业控制、电力电源、储能新能源、具身机器人等领域，拼板设计不能牺牲产品可靠性——阻抗要测，翘曲度要控，分板应力要防。省下来的钱如果换来的是现场故障，那还不如不省。

记住：好的拼板设计，是在工厂能力范围内把板材利用率做到最高、把生产效率做到最快、把产品质量做到最稳。 这三点做到位了，成本自然就降下来了。
