作为PCB制造端的工程师，每年都会看到大量厚铜板设计在试产阶段出现严重问题——蚀刻不净导致短路、层压爆板、孔壁空洞、阻焊脱落……这些问题轻则延误交期、增加成本，重则直接导致产品在客户现场失效。究其原因，厚铜板的核心挑战集中在热量集中、应力不均和图形制作精度三个维度，设计阶段如果忽视了制造端的物理限制，再好的电性能方案也无法落地。

行业里普遍把**≥2oz的PCB称为厚铜板**。2oz铜厚的载流能力大约是1oz的两倍，同样10A电流下，3oz铜厚的温升比1oz铜厚能低20℃以上。但铜层越厚，制造难度呈指数级攀升。本文将从制造可行性和可靠性角度，系统梳理厚铜PCB设计的核心注意事项与优化建议，面向工程师与采购提供可落地的DFM指南。

一、铜厚选择：先搞清楚“基铜”和“成品铜”

很多工程师和采购在沟通中混淆基铜与成品铜厚，导致验收时产生争议。

基铜（起始铜厚） 是指PCB基板在压合出厂时原始铜箔的绝对厚度。对于多层板的内层线路，一旦压合并蚀刻完毕厚度就被锁定——内层成品铜厚≈基材铜厚。成品铜厚是指PCB经过全部制造流程后最终实际残留在线路表面的铜层总厚度。外层线路因要经过电镀加厚，成品铜厚=基铜+电镀加厚层。

客户下单时如果只写“1oz”，一定要确认是指基铜还是成品铜厚——这两者可能相差10-15μm。

猎板处理建议： 猎板外层铜厚常规生产能力覆盖1oz至4oz，其中1oz成品铜厚≥35μm、2oz≥70μm、3oz≥105μm。对于特殊需求，外层铜厚可定制最高≤15oz。内层成品铜厚从最小Hoz（约17.5μm）到最大3oz。针对成品铜厚，喷锡工艺实际交付一般为33-38μm，沉金为35-40μm，OSP为31-38μm，均高于行业下限标准。

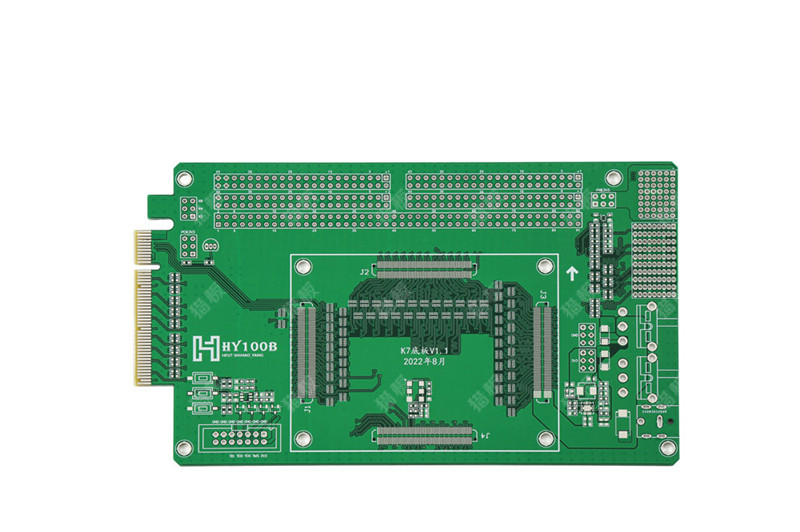

二、线路设计：为“蚀刻”与“电镀”而设计

2.1 最小线宽/线距：应对严重侧蚀

制造痛点： 厚铜蚀刻本质是“挖槽”。厚铜板需要更长的蚀刻时间，蚀刻液与铜之间的反应更剧烈，容易形成锯齿状边缘，线路下蚀严重。侧蚀会导致线路出现“小蛮腰”，同时间距变小。

设计建议： 设计的成品线宽/线距，至少要比常规工艺能力大1.5到2倍，遵循能大就大的原则。严禁“卡着”常规板的工艺能力来设计。线距不足极易导致蚀刻不净、桥连短路。

猎板处理建议： 猎板在精细线路方面支持外层设计线宽/间距最小2mil/2mil（对应1/3oz铜厚），1oz铜厚下可达到2.5mil/2.5mil的极限能力。但对于厚铜板，猎板建议遵循以下铜厚与线宽间距的对应关系：孔铜≥25μm时线宽间距≥4/4mil，孔铜≥30μm时线宽间距≥5/5mil，孔铜≥35μm时线宽间距≥6/6mil。在蚀刻环节，猎板采用DES超厚铜真空精密蚀刻连线，蚀刻段采用喷淋式+真空蚀刻工艺，有效避免了药水反应时的沙滩效应，保障厚铜线路的品质。

2.2 铜面均匀性：避免电流密度不均

制造痛点： 孤立的大铜皮或过细的线路被大铜皮包围，会造成电镀时电流密度不均，导致薄处过镀（铜厚超标）、厚处镀不足（孔破风险）。

设计建议： 大面积铜皮采用“网格化”或“十字散热pad”连接，平衡电流分布。网格铺铜建议使用大网格铺铜，且线宽和边缘间距应≥10mil（0.25mm）。

猎板处理建议： 猎板采用负片电镀减法生产工艺，即先针对整板面加厚铜再针对无需保留的基材位进行酸性蚀刻。相比传统正片加法工艺，镀铜密度、均匀性、线路工整度和蚀刻精准度均更优。电镀环节采用台湾竞铭全自动垂直电镀线，镀铜均匀性≥97%，深孔能力≥90%，板厚与孔纵横比可达13:1。

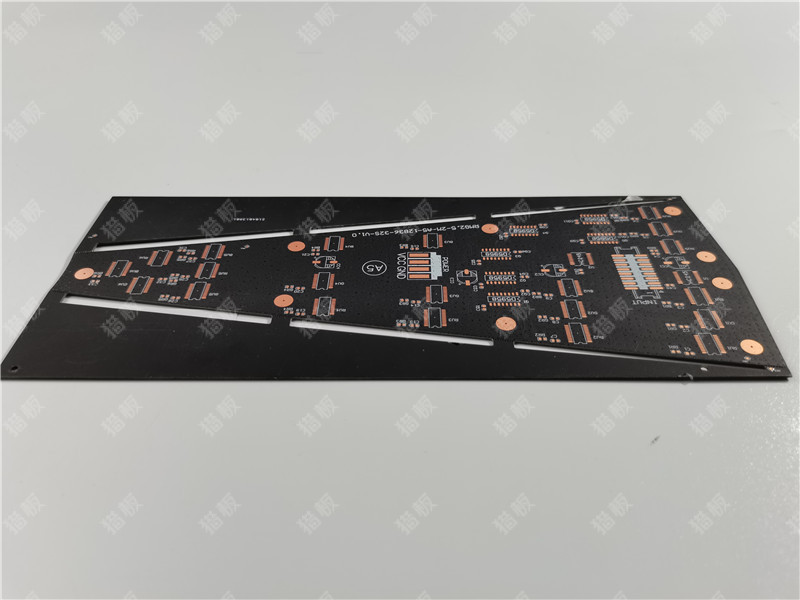

三、孔与环宽设计：孔铜厚度决定长期可靠性

3.1 最小环宽

制造痛点： 由于层压对位和图形转移的偏差，厚铜板的环宽必须加大。环宽不足时，在热应力或机械应力下，孔壁铜箔有被拉脱的风险。

设计建议： 外层环宽≥8mil，内层环宽≥10mil。对于大电流的插件孔，环宽应进一步加大，以提供足够的拉环强度。

3.2 孔铜厚度

制造痛点： 厚铜板往往伴随着高纵横比——板子厚、孔又小，药水很难顺畅地流入孔内完成均匀的孔壁沉铜。电流密度分布不均导致的边缘效应和孔内“狗骨”效应进一步加剧了孔铜质量问题。

设计建议： 常规孔铜默认18μm（IPC二级标准）。对于汽车、工控等对导通稳定性要求更高的市场，推荐使用≥20μm。多层板领域推荐使用孔铜20μm，在设备通电中稳定性和电耗消耗均表现更佳。

猎板处理建议： 猎板孔铜默认18μm以上，并可提供20μm、25μm、30μm、35μm多个等级选择。行业常见18μm要求一般指孔铜平均值，单点最小值常在16μm左右，猎板通常执行标准按上限18μm来满足。猎板的电镀采用微晶磷铜球，不同于传统工厂用二次回收铜角或铜块，完成的镀铜密度、延展性、有机杂质均更优。

3.3 纵横比

设计建议： 常规板厚孔径比为1:6或1:5，工艺能力稍强的企业可做1:8。板越厚、孔越小，越难钻。

猎板处理建议： 猎板可做1:10。自动垂直沉铜线经特殊定制+药水匹配调试，深孔能力13:1。针对药槽从行业常规的电力加热管加热方式变更为空气能中央热水循环系统，极大保障了孔内沉积效果及品质稳定性。

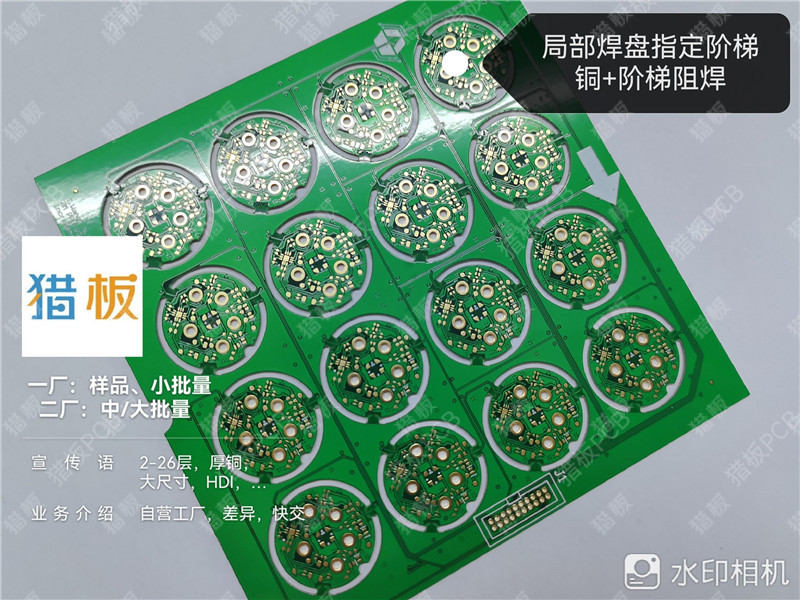

四、阻焊与表面处理：为“覆盖”与“耐久”而设计

4.1 阻焊桥

制造痛点： 厚铜板上几乎无法保留精细的阻焊桥，焊盘间间距足够大除外。阻焊油墨会在线路侧壁流淌，为避免铜线之间油墨凹陷导致阻焊桥极薄或断裂，通常需要印刷2～3次。阻焊桥断裂可能导致焊接时焊锡桥连。

设计建议： 线间距必须足够大（如>12mil），并与板厂确认其阻焊工艺能力。铜厚越厚，阻焊桥需越大。绿色阻焊桥最小4mil，黑色/白色/粉色阻焊桥最小5mil，其他杂色阻焊桥最小4mil。

猎板处理建议： 猎板阻焊工艺采用感光油墨，不同于低端市场常用的烤油和UV油。阻焊对位精度公差±3mil。猎板采用全自动塞孔+整平丝印机，实现CCD塞孔+整平+正反面一体化丝印作业。油墨厚度一般≥10μm。针对厚铜板，油墨会自主加厚以充分保障介电性能。

4.2 阻焊覆盖性

制造痛点： 厚铜线路的侧壁和角落是阻焊覆盖的薄弱点，容易导致保护不足、藏药水、高压击穿。

设计建议： 要求板厂进行“多次印刷”工艺，确保线路侧壁被充分覆盖。对于3oz及以上厚铜板，应采用两次阻焊印刷工艺，避免假性露铜。

4.3 表面处理选择

设计建议：

• HASL（喷锡）： 是最常用且可靠的选择，但焊盘平整度较差。厚铜板不建议采用此表面处理，若一定要使用，请选择Tg170以上的品质好的板料。
• 沉金： 平整度好，但需确保镀镍层有足够厚度（通常要求≥150μ"），防止金层破损后大电流通过薄镍层时发生“镍迁移”而失效。
• 沉锡/OSP： 一般不推荐用于大电流厚铜板，因其耐热性和载流能力相对较弱。

猎板处理建议： 猎板有铅喷锡锡含量63%、铅含量37%，喷锡厚度在2-40μm，常规做出来在10μm。沉金NI厚度120-200μ"、Au厚度1-3μ"。

五、层压与材料：厚铜板的“地基工程”

5.1 介质层厚度

制造痛点： 薄介质层无法填充厚铜线路间的空隙，会导致层压后树脂填充不足、出现真空气泡爆板以及板翘曲。

设计建议： 填胶后介质厚度应大于相邻的内层铜厚。例如对于3oz的内层，建议使用至少3张以上的PP，具体需依铜面积比例及板厂能力评估。介质层太薄会导致树脂填充不足→绝缘下降、耐压不足、分层爆板。内层2oz不建议采用单PP——单PP风险较高，高铜厚板通常需要过大电流，单PP由于介质层过薄容易发生内层击穿而造成PCB短路。双PP或多PP可以提升厚铜板的耐电性与抗高压击穿的能力。

猎板处理建议： 猎板支持定制压合结构，可根据客户需求调整介质层厚度与PP组合。绝缘层厚度最小可达0.07mm（PP胶片压合后）。

5.2 板材选择

设计建议： 优先选择高Tg材料（如Tg≥170℃），以提高耐热性和稳定性。Tg值越高，印制板的耐热性、耐潮湿性、耐化学性、耐稳定性等特征都会相应提高。对于散热要求极高的场景，可考虑金属基板。

猎板处理建议： 猎板提供建滔KB6167F（TG170）、生益S1000-2M（TG170）等多种高TG板材选择。厚铜板通常配合高TG板材使用，与厚铜工艺形成可靠性叠加。猎板还支持Rogers系列、台耀系列等高频板材。

六、热管理：厚铜板的“散热设计”

设计建议：

• 散热孔： 在发热器件下方密集布置散热孔，将热量传导至内层铜皮或背面散热层。例如IC中间Ground上设计散热用via。
• 散热孔填孔电镀： 散热孔可以做填孔电镀。
• 厚铜层的散热优势： 厚铜层如同高效的散热鳍片，能够快速将热量散发出去。加厚铜层增强的热容量可以吸收瞬态热峰值，同时保持稳定的结温。

猎板处理建议： 猎板支持铜浆塞孔工艺，使孔里面的导电性能更佳。铜浆应用于高功率行业，可提升孔的导电与导热能力。

七、厚铜PCB常见问题FAQ

Q1：厚铜板为什么容易出现翘曲？

厚铜板在层压过程中，厚铜层与基材的热膨胀系数差异容易引发翘曲。IPC标准规定翘曲度不超过对角线的0.75%为合格。设计上应注意层压结构的对称性，避免铜层分布严重不均。猎板出货标准中翘曲度≤0.75%，并可定制≤0.5%。

Q2：厚铜板的最小钻孔直径有限制吗？

有。常规钻孔孔径最小Φ0.15mm。但纵横比（板厚/孔径）是更关键的约束——板越厚、孔越小，药水越难流入孔内完成均匀沉铜。猎板常规纵横比可达10:1，特殊定制可到13:1。

Q3：厚铜板的阻焊为什么要印多次？

厚铜线路高出板面较多（3oz铜厚约105μm），线路侧壁和角落是阻焊覆盖的薄弱点。单次印刷无法充分覆盖，容易出现保护不足、藏药水、高压击穿等问题。行业通常采用2～3次阻焊印刷。

Q4：厚铜板是否可以做精细线路？

可以做，但有严格的对应关系。铜越厚，线宽线距必须越大。猎板在厚铜条件下的线路加工能力：1oz铜厚下极限线宽线距2.5mil/2.5mil。孔铜≥25μm时线宽间距≥4/4mil，孔铜≥30μm时线宽间距≥5/5mil。

Q5：厚铜板为什么成本更高？

厚铜加工难度大、报废率高。厚铜板的制造涉及专用蚀刻线、深孔钻机、高精度层压机等昂贵设备投入。猎板内部综合2-14层整体产品报废率为1.8%-2.4%。厚铜加工的报废率可达普通PCB的3-5倍。

Q6：厚铜板如何验收铜厚？

外层铜厚用CMI165表面铜厚测试仪检测，孔铜用CMI600孔铜测试仪通过涡流原理测量。客户测量时需注意：焊盘喷锡会对电信号产生反射，影响测试精度。猎板出货标准中1oz≥35μm、2oz≥70μm、3oz≥105μm。验收标准可选用IPC-A-600JⅡ级或Ⅲ级。

总结

厚铜PCB的设计不是简单地把铜箔加厚，而是需要在线路设计、孔与环宽、阻焊与表面处理、层压与材料、热管理五个维度上进行系统性优化。以下核心原则值得工程师和采购共同关注：

1. 线宽线距“能大就大” ——厚铜侧蚀严重，切勿卡着常规工艺极限设计。
2. 介质层“宁厚勿薄” ——薄介质层无法填充厚铜间隙，易导致爆板和耐压不足。
3. 孔铜厚度“就高不就低” ——汽车、工控等场景推荐20μm以上孔铜。
4. 阻焊“多次印刷” ——厚铜线路侧壁覆盖是薄弱点，需充分保障。
5. 高TG板材+厚铜=1+1>2 ——TG170以上板材与厚铜工艺形成可靠性叠加。

对于采购而言，选择厚铜PCB供应商时不仅要看铜厚参数，更需关注其工艺沉淀、设备配置以及能否提供从设计优化到量产的全流程支持。毕竟，真正的“厚”实力，藏在每一道看不见的工艺细节里。
