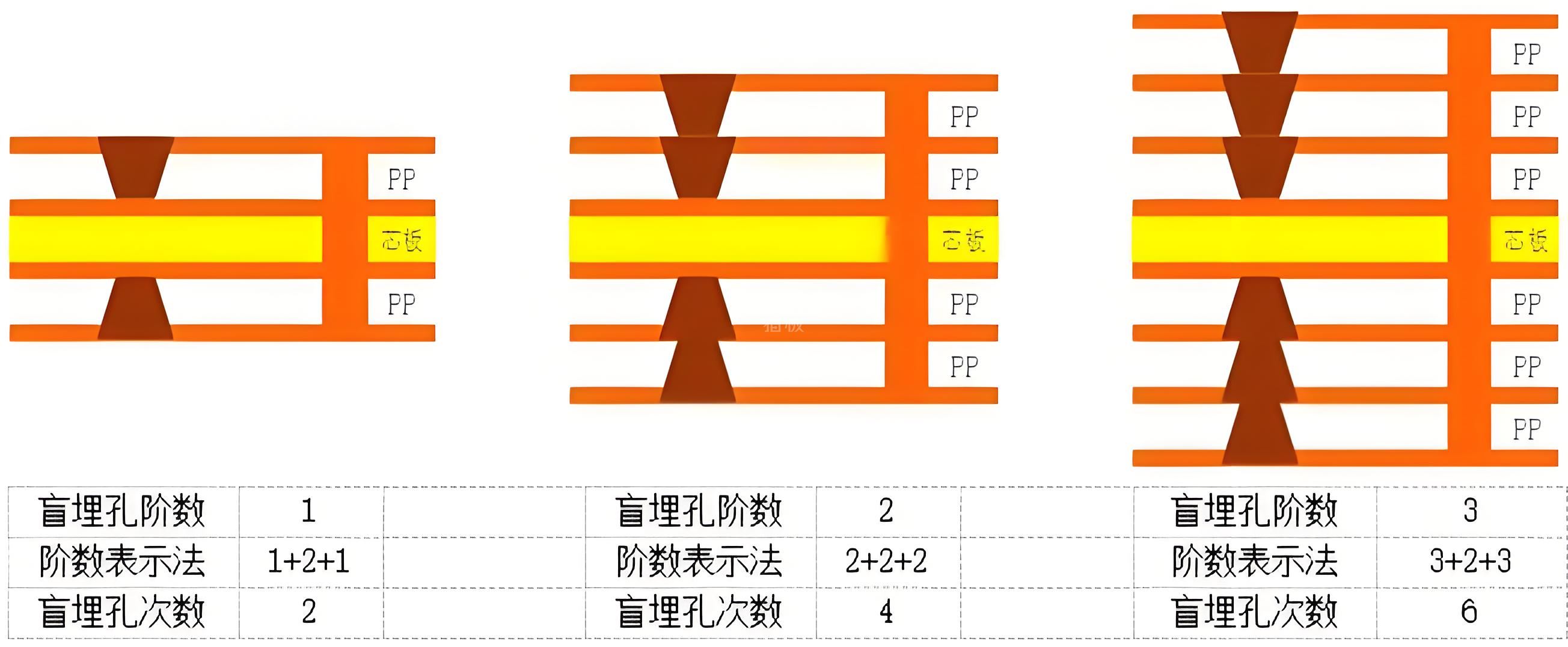

随着电子产品向轻薄化、高性能化发展，HDI（高密度互连）板已成为核心载体。其阶数划分直接决定了电路板的复杂程度与功能上限，而激光钻孔次数与压合次数则是区分不同阶数HDI的关键技术指标。本文将围绕这两个核心维度，解析1阶、2阶、3阶HDI板的本质差异。

一、1阶HDI：单次压合与单次激光钻孔的入门级方案

1阶HDI板采用最基础的制造工艺，其核心特征为单次压合与单次激光钻孔。在生产过程中，首先将内层芯板与半固化片（PP片）叠合，通过高温高压完成一次压合，形成多层结构。随后，利用激光技术在板材表面钻出盲孔，实现外层与相邻内层的电气连接。

这种设计适用于对布线密度要求较低的场景，例如普通消费电子产品的主板。由于仅需一次压合与钻孔，工艺流程简单，成本可控，但层间互连能力有限，无法满足复杂信号传输需求。

二、2阶HDI：双次压合与双次激光钻孔的进阶方案

2阶HDI板通过两次压合与两次激光钻孔，显著提升了层间互连能力。其制造流程分为两步：

• 首次压合与钻孔：将部分内层芯板压合，并钻出第一层盲孔，实现局部层间连接。

• 二次压合与钻孔：在已完成初步互连的板材上叠加外层铜箔，再次压合后钻出第二层盲孔，形成跨层互连结构。

例如，在6层2阶HDI板中，盲孔可能从第1层连接至第3层，再从第3层连接至第5层，最终实现第1层与第5层的电气通路。这种设计大幅提高了布线密度，适用于智能手机、平板电脑等对空间利用率要求较高的设备。

三、3阶HDI：三次压合与三次激光钻孔的极限方案

3阶HDI板代表了当前HDI技术的最高水平，其三次压合与三次激光钻孔工艺能够构建极其复杂的层间互连网络。以8层3阶HDI板为例，其制造流程可能如下：

• 首次压合与钻孔：压合第3-6层，钻出第一层盲孔。

• 二次压合与钻孔：叠加第2层与第7层，钻出第二层盲孔，实现跨层连接。

• 三次压合与钻孔：叠加第1层与第8层，钻出第三层盲孔，完成全层互连。

这种设计允许信号在任意层间灵活传输，满足5G通信、高性能计算等场景对高速信号完整性的严苛要求。然而，三次压合与钻孔带来的工艺复杂度与良率挑战，也使得3阶HDI板的成本居高不下。

1阶、2阶、3阶HDI板的区分，不仅是工艺参数的简单叠加，更是电子产业对“极限制造”的持续探索。激光钻孔与压合次数的差异，直接决定了电路板在信号传输、空间利用与成本控制之间的平衡点。对于工程师而言，理解这一技术逻辑，是选择合适HDI方案的关键；而对于消费者而言，每一次HDI阶数的提升，都意味着更轻薄、更强大的电子产品正在成为现实。未来，随着异构集成与新材料技术的发展，HDI板的阶数划分或将突破传统框架，但激光钻孔与压合的核心逻辑，仍将是推动电子产业创新的重要基石。
