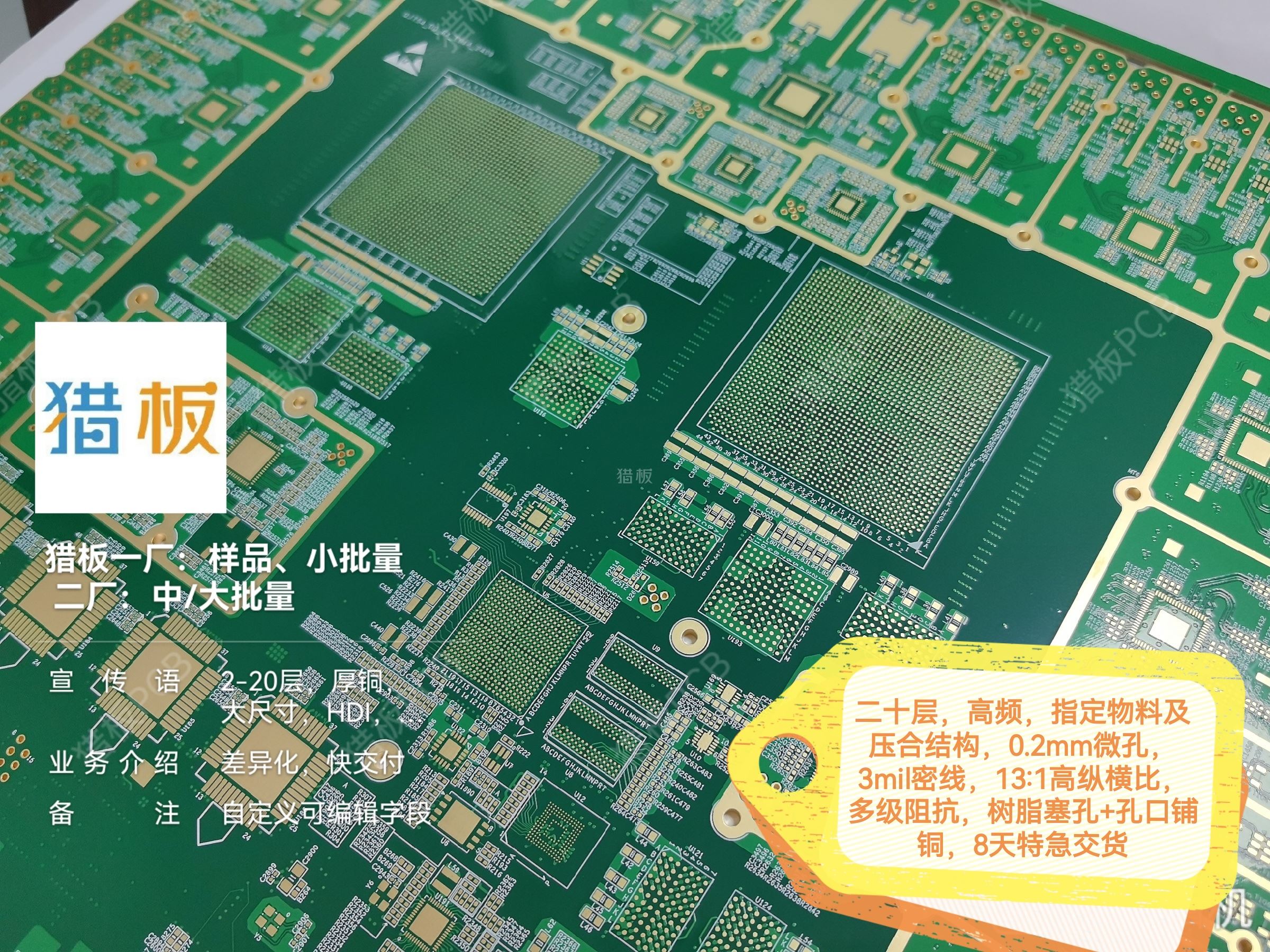

在5G通信、卫星导航、雷达系统等高端领域，高频PCB板如同电子设备的“神经中枢”，其性能直接决定了信号传输的稳定性与效率。但高频电路设计并非简单的“堆料游戏”，从材料选择到工艺落地，每个环节都暗藏玄机。今天，我们剥开技术迷雾，手把手教你打造一块靠谱的高频PCB。

一、选对基材

高频信号对介质损耗极度敏感，普通FR-4板材在GHz级频率下会像“漏勺”一样让信号衰减。优先选择低介电常数（Dk）、低损耗因子（Df）的特种材料，例如罗杰斯4003C、PTFE（聚四氟乙烯）或陶瓷填充板材。需注意：

• Dk稳定性：温度变化会导致Dk波动，进而引发阻抗失配，优先选Dk温漂系数＜50ppm/℃的材料；

• 板材厚度：厚度每增加0.1mm，特性阻抗可能漂移3-5欧姆，需与叠层设计联动计算；

• 成本平衡：高频材料价格是FR-4的5-10倍，可在局部关键区域使用高频材料，非关键区过渡到普通板材。

二、布局布线

高频信号的传输线效应显著，走线不再是简单的“连点成线”，而是一门空间艺术：

• 分层设计：采用“信号层-地层-电源层-信号层”的夹心结构，地层需完整无断裂，电源层通过100μF+0.1μF电容滤波；

• 关键信号处理：射频走线长度控制在λ/10以内（λ为信号波长），差分线对内误差＜2mil，拐角处用45°圆弧替代直角；

• 3W原则升级版：相邻信号线间距≥3倍线宽，高频数字信号需扩展至5W以上；

• 过孔陷阱：每个过孔会引入0.1-0.5nH电感，高频信号优先使用盲孔/埋孔，或通过背钻技术去除多余stub。

三、阻抗控制

高频电路的阻抗失配会引发信号反射，导致眼图塌陷。必须做到：

• 理论计算：使用SIwave或PolarSI工具建模，考虑线宽、线距、铜厚、介质厚度等12个参数；

• 制造公差：要求PCB厂将蚀刻因子控制在±0.5mil以内，阻抗偏差≤±5%；

• 特殊结构：微带线需控制介质均匀性，共面波导（CPW）要确保地平面与信号线等高。

四、电磁兼容

高频电路既是干扰源也是受害者，需构建立体防护网：

• 屏蔽设计：在敏感区域四周布置金属化隔离带，间距≥3倍信号线宽；

• 接地策略：采用“单点接地+多点星型接地”混合模式，地平面通过多个过孔短接；

• 滤波组合：在电源入口部署π型LC滤波器，关键信号线串联30Ω电阻+并联10pF电容。

五、生产工艺

即使设计完美，工艺失误也会让努力付诸东流：

• 表面处理：高频板材慎用沉金工艺（会引入2-3%的插入损耗），优先选择OSP或化学银；

• 焊盘设计：BGA焊盘直径比孔径大0.1mm，避免焊接时产生空洞；

• 钻孔精度：要求激光钻孔偏移≤0.05mm，机械钻孔孔壁粗糙度Ra＜3μm。

六、测试验证

高频PCB必须经过三重考验：

• 阻抗测试：使用TDR（时域反射仪）逐段验证，误差超标区域需返修；

• S参数测试：在网分仪上测量S11（回波损耗）、S21（插入损耗），-10dB以下为合格；

• 眼图测试：在10Gbps速率下，眼图张开度需＞70%，抖动＜10ps。

从材料选型到量产交付，高频PCB的每个细节都在考验工程师的“毫米级控制力”。记住：最好的设计不是堆砌高端参数，而是在成本、性能与可靠性之间找到黄金平衡点。下一次当你面对GHz级挑战时，不妨从检查基材Dk值开始，或许答案就藏在那些被忽视的细节里。
