在电子产品向高性能、微型化方向疾驰的今天，印刷电路板（PCB）作为“电子设备之骨”，其制造工艺的精密程度直接决定了产品的可靠性。而电镀铜工艺，正是PCB生产中构筑导电通路的核心技术。本文将深入解析PCB电镀铜的工艺流程与技术原理，揭示这一精密制造环节如何为现代电子产业筑牢根基。

一、前处理

电镀前的表面处理堪称工艺成败的关键。PCB基材（通常为覆铜板或绝缘基材）需经历三重净化：

• 除油清洁：采用碱性清洗剂去除钻孔粉屑、指纹油污等有机污染物，确保基材表面绝对洁净。

• 微蚀处理：通过过硫酸钠等溶液对铜面进行微米级蚀刻，形成均匀的蜂窝状粗糙面，大幅增强镀层结合力。

• 酸洗活化：稀硫酸溶液去除氧化层，同时使铜面微观结构活化，为电镀反应提供催化位点。

这一流程如同为建筑物浇筑地基，任何疏漏都将导致镀层起皮、孔隙率超标等致命缺陷。

二、全板电镀铜（一次铜）

完成前处理的PCB进入全板电镀工序，其核心目标在于：

• 建立基础铜层：在绝缘基材上沉积0.5-1.5μm的薄铜层，形成初步导电网络。

• 孔壁金属化：对机械钻孔产生的通孔进行化学沉铜后，通过电镀加厚孔壁铜层至8-15μm，确保层间电气互联。

电镀采用硫酸铜-硫酸体系电解液，在直流电场作用下，铜离子（Cu²⁺）在阴极（PCB表面）还原为金属铜。工艺参数精准控制至关重要：

• 电流密度：通常设定在1-3A/dm²，过低导致沉积速率慢，过高易引发烧焦现象。

• 添加剂调控：光亮剂、整平剂等有机添加剂可优化结晶结构，使镀层致密光亮。

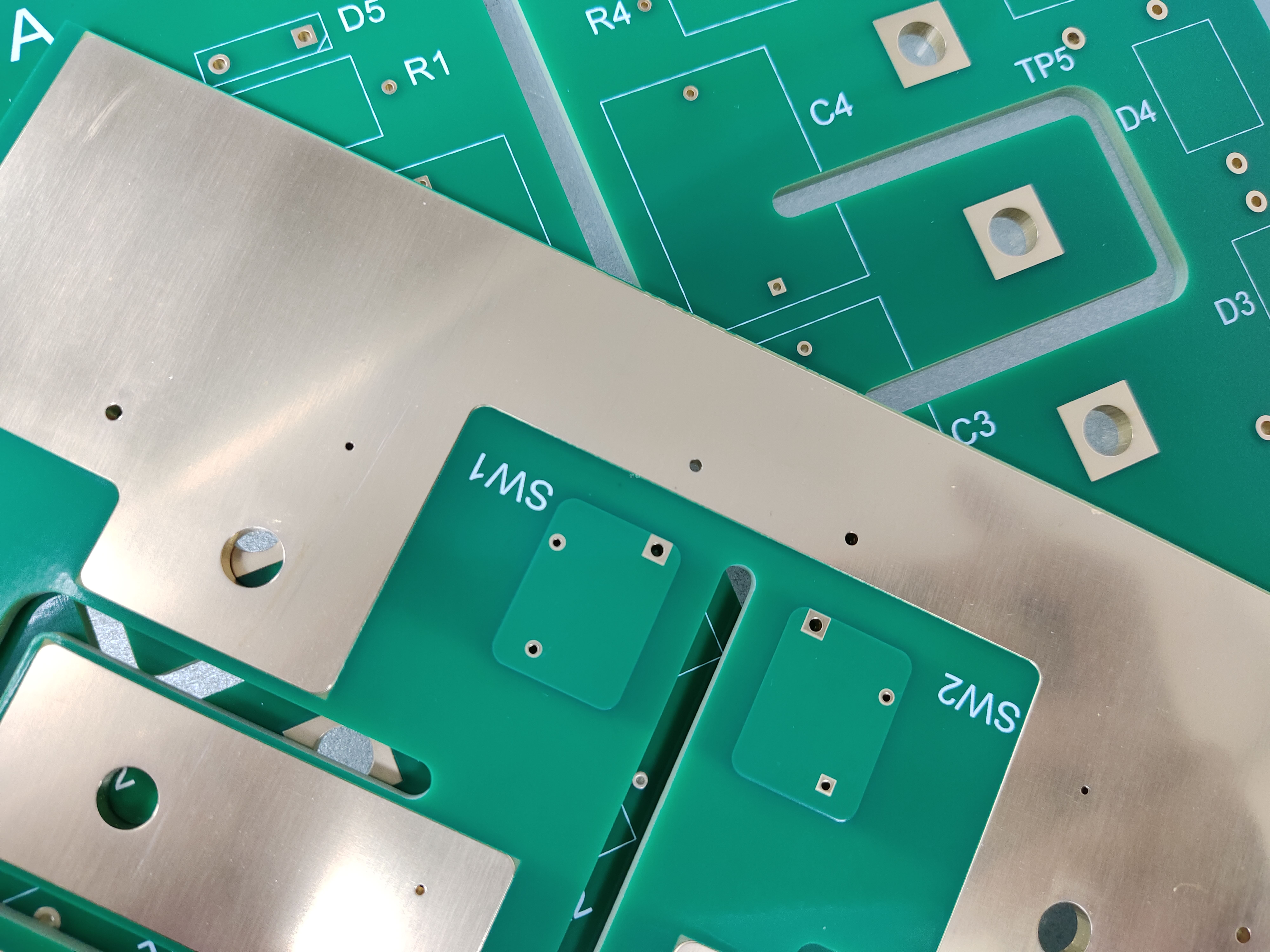

三、图形电镀铜（二次铜）

在完成外层线路图形转移后，二次电镀针对性地增厚导电线路：

• 抗镀膜覆盖：通过干膜/湿膜光刻工艺，在非线路区域形成抗电镀保护层。

• 差异化电镀：仅对裸露的铜线路区域进行加厚，典型镀层厚度可达25-35μm，满足载流能力需求。

• 应力控制：采用脉冲电镀技术，通过周期性通断电缓解内应力，避免高厚径比线路开裂。

此阶段犹如在硅片上雕刻集成电路，0.05mm的线宽线距精度要求，倒逼电镀设备实现纳米级均匀性控制。

四、后处理

电镀完成后，需通过系列后处理完成电路成型：

• 退膜蚀刻：碱性退膜液去除抗镀层后，酸性蚀刻液精准溶解未被保护的基础铜层，最终形成独立电路图形。

• 表面处理：根据需求进行化学镍金、OSP等表面处理，提升焊接可靠性与抗氧化性。

• 质量检测：采用切片分析、背光测试等手段，严格把控镀层厚度均匀性、孔壁结合力等20余项关键指标。

工艺价值与行业展望

PCB电镀铜工艺的演进，始终紧扣电子产业发展的脉搏。从消费电子的轻薄化，到汽车电子的耐冲击要求，再到5G通信的高频高速需求，电镀技术正朝着更精细（线宽线距<30μm）、更均匀（厚度偏差<10%）、更环保（无铅化）的方向突破。未来，随着脉冲电镀、复合电镀等新技术的普及，PCB的“铜”路必将为智能世界构建更强大的神经网络。

电镀铜工艺如同PCB制造领域的“隐形雕刻师”，在方寸之间构筑起连接数字世界的精密通路。每一次电流的跃动，每一层铜晶的生长，都在诠释着现代电子制造对极致的追求。理解这项工艺，不仅是读懂一块PCB的诞生史，更是窥见科技文明不断突破边界的缩影。
