PCB快捷键设置

发布时间: 2020/7/24 13:49:22

浏览: 1051次

    PCB中的快捷键是可以自定义设置的,学会使用快捷键,是提高画板效率的一种方法。下面介绍如何设置PCB中的快捷键:


    快捷键的设置在env文件里,env的路径大多在Cadence文件夹下


    D:\Cadence\SPB_16.6\share\pcb\text


    只需要参考SPB_16.6后的路径就可以,因为大家安装软件的路径不一定是完全一样的

    在这个路径下找到env文件,注意env文件是没有后缀的文件


    建议在修改env文件前,把原始的env文件另存一个,以保可以恢复到最初状态

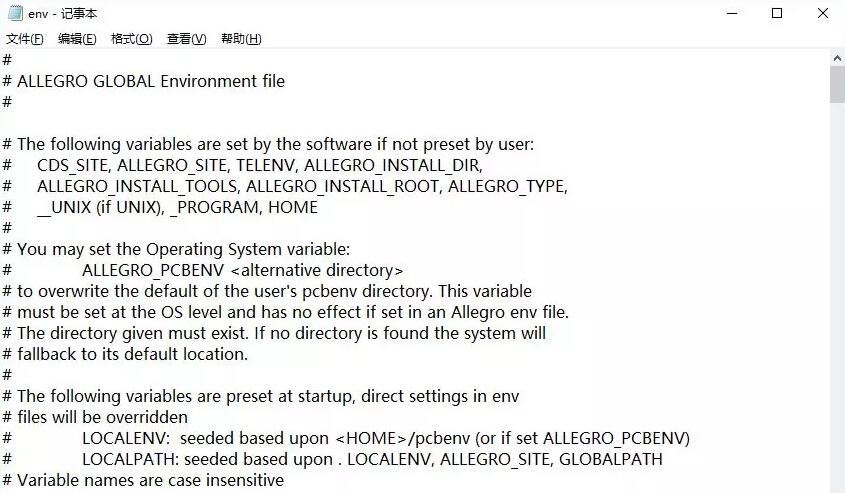

    用记事本或写字板打开env文件,记事本打开的env文件可能是乱的,写字板打开会分行,比较清晰一些。

    如果打开的env文件如上图样式,那就是找到了正确的文件,如果只是显示了几行,那就需要找正确的env文件才能修改快捷键。

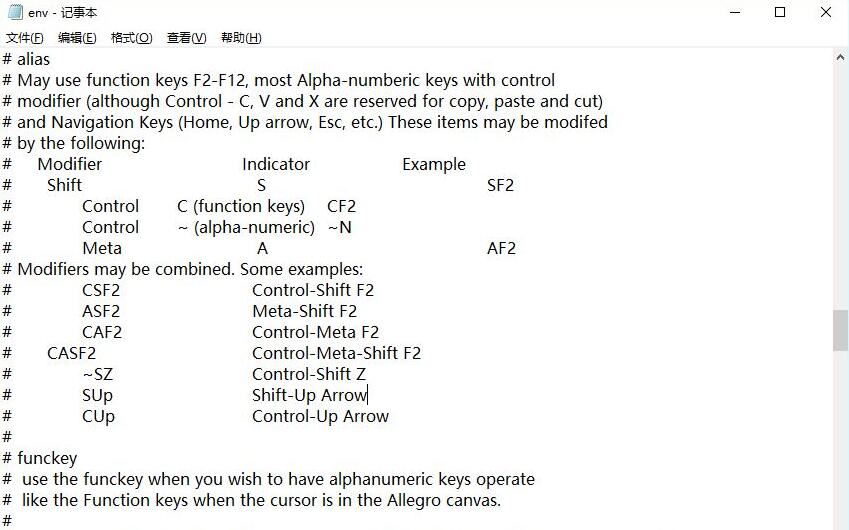

    在env文件中,介绍了两个命令的用法,alias和funckey,也标注了Ctrl(Control)和Alt作为组合键时的写法。

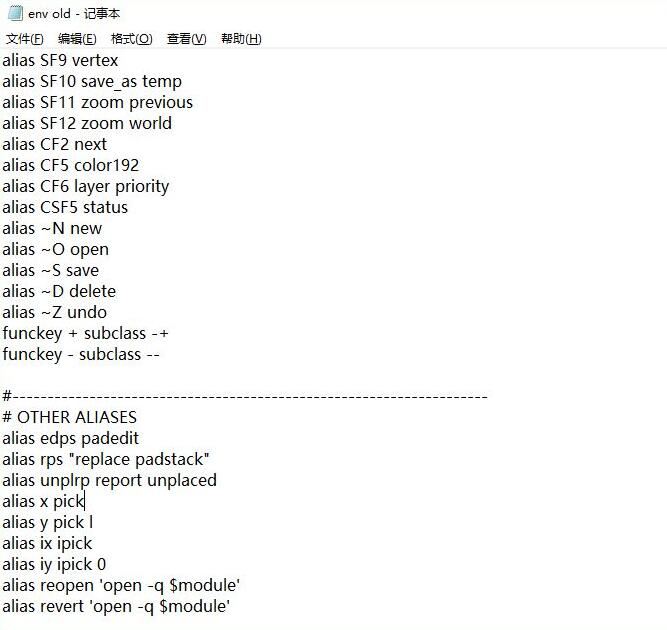

    在env文件的后半段找到快捷键设置的地方

    在此处就可以修改快捷键了


    alias和funckey用法不同


    如果设置单个字母为快捷键,建议使用funckey,这样的话一按字母,就相当于点了命令。要是使用alias的话,按完字母还需要使用回车,才相当于点了命令。


    如果设置多个字母为快捷键建议用alias,按完多个字母后再按回车。

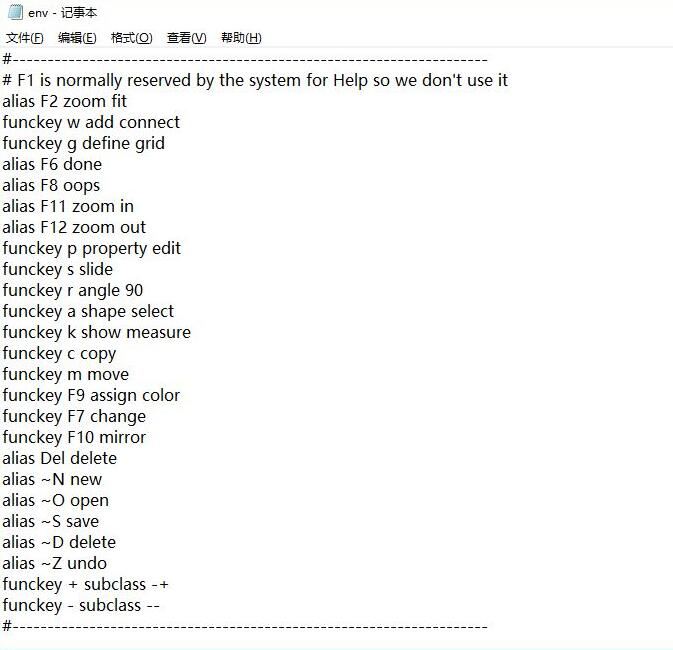

    下图是我设置的快捷键,修改的大部分是会经常用到的,也有一些没用过,各位可根据自己的习惯去添加或删除快捷键

    注意快捷键区分大小写,设置和使用的时候需要注意


    上图中r的设置是旋转90°,此快捷键需要在移动命令下使用,需要先选中器件,选好旋转的原点后,按r键,就可以旋转了

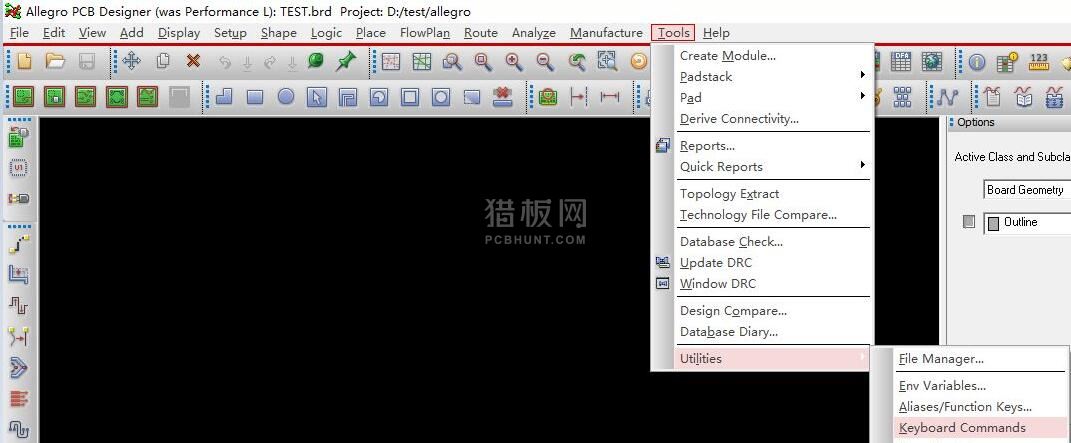

    还有很多可以设置快捷键的命令,这些命令可以是PCB中有图标的,也可以是其他的,有图标的命令,只需要把鼠标放在图标上,就能显示出图标的命令是什么,其他的可以在Tool-Utilities-Keyboard Commands里找

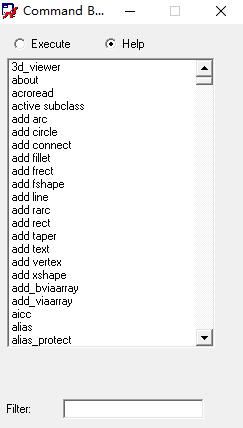

    这里面有所有可以设置快捷键的命令,如有需求可以深入的研究一下。

    快捷键设置好后保存,需要重新打开软件后才能适用,设置好的快捷键会在相应命令后显示。
