做了二十年PCB，我见过太多项目在样机阶段一切正常，一到小批量或量产就出现信号误码、温升超标、甚至线路断裂。排查到根因，八成以上都指向同一个源头——设计阶段的线宽线距选错了。

线宽和线距，看起来只是CAD软件里两个数字，但背后牵动的是电流承载能力、信号完整性、电压隔离、可制造性乃至整板成本。对汽车电子、工业控制、电力储能、新能源和具身机器人这些高可靠领域来说，这两个参数的偏差可能直接导致系统级失效。

这篇文章从设计逻辑和工厂制程两端，把线宽线距为什么重要讲清楚，并结合猎板的实际制程参数给出可落地的设计参考。

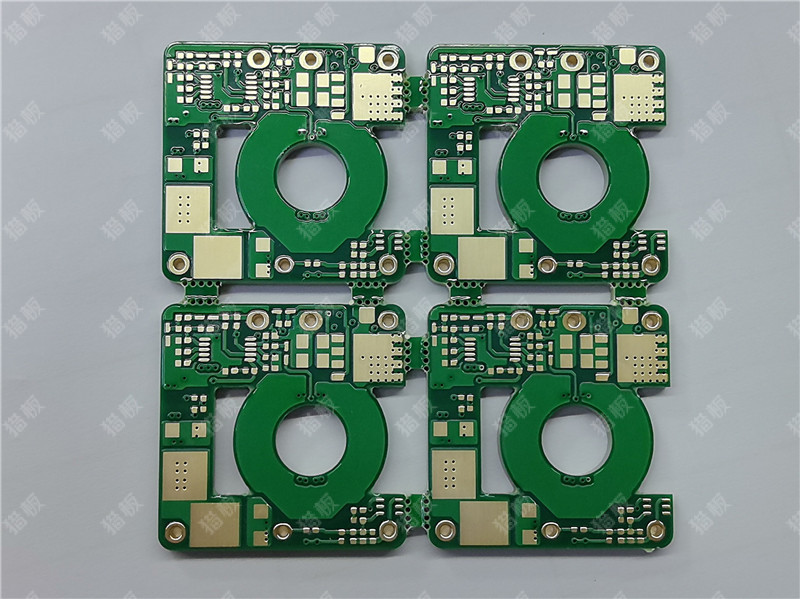

一、线宽：不只是“走通就行”

1.1 电流承载能力是第一约束

很多工程师沿用“1盎司铜厚、1mm线宽走1A”的经验值。这个估算来自IPC-2221标准，但实际载流受走线长度、散热条件、允许温升和铜厚公差的叠加影响。行业更推荐依据IPC-2152标准进行温升计算。

更关键的是，理论铜厚和实际交付铜厚之间存在公差。以猎板为例，外层成品铜厚标注为1oz（≥35μm），但实际交付因表面处理方式而异：喷锡板实测33~38μm，沉金板35~40μm，OSP板31~38μm。如果设计时按理论35μm计算线宽，实际铜厚落到下限31μm，载流能力就会打折扣。

猎板处理建议：对于持续电流超过2A的电源线，按工厂铜厚下限（如1oz按30μm）反推线宽，额外留出15%~20%的余量。猎板支持0.5oz至15oz的铜厚定制，外层常规最大4oz，大功率场景可直接选用2oz或3oz铜厚来压缩线宽占用。

1.2 铜厚与线宽的“此消彼长”

铜厚越大，蚀刻时侧蚀量越大，实现精细线宽的难度越高。行业数据表明，1oz铜厚下可稳定做到4/4mil线宽线距，6oz铜厚则需要12~15mil线宽和15~20mil间距。这意味着厚铜板的设计线宽线距必须同步放宽，否则良率和可靠性都难以保障。

猎板的制程参数清晰地体现了这一规律：孔铜≥25μm时线宽间距需≥4/4mil，孔铜≥30μm时需≥5/5mil，孔铜≥35μm时需≥6/6mil。这个对应关系不是拍脑袋定的，而是蚀刻工艺窗口的物理约束。

1.3 内层比外层更需要“加宽”

内层走线夹在介质层之间，散热效果远差于外层。IPC-2221的快速参考表显示，同样1oz铜厚、10℃温升条件下，承载1A电流时外层需10mil线宽，内层则需20mil。内层电源和地网络的线宽设计如果按外层经验值来，热积累会非常严重。

猎板的内层铜厚实际生产值为1oz≈30μm，2oz≈60μm，3oz≈93μm，设计时需注意内层载流能力应按实际铜厚而非标称值核算。

二、线距：比线宽更容易被忽视的“隐形约束”

2.1 电压隔离与爬电距离

最小线距的核心功能之一是防止不同电压网络之间的电弧放电。IPC-2221B明确规定了不同电压等级下的最小间距要求：0~30V时外层无涂覆需4mil，151~300V时需32mil，301~500V时需64mil。对于需要安全认证的产品，IEC 60950/62368-1还涉及爬电距离和电气间隙的额外要求。

在电力电源和储能系统中，高压区域（如母线、逆变电路）的线距设计必须严格参照安规标准，不能仅凭“能排得下”来决定。

猎板处理建议：猎板的阻焊对位精度公差为±3mil，对于高压隔离区域，建议在IPC-2221B要求基础上额外留出1~2mil的余量，以抵消阻焊偏移可能带来的有效间距缩减。

2.2 串扰与信号完整性

对于高速信号，线间距直接决定相邻走线之间的电磁耦合程度。行业实践建议采用3W规则——走线中心到中心间距至少为走线宽度的3倍，可将串扰降低至可接受水平。间距过紧还会在化学蚀刻过程中增加铜桥和铜屑的产生风险，直接拉低生产良率。

2.3 可制造性：线距太小，工厂“做不出来”

线距的极限能力因工厂而异。行业通行门槛：6/6mil约80%的PCB厂商可生产，4/4mil降至约70%，3.5/3.5mil时部分厂商已无法稳定量产。

猎板的量产标准为3mil/3mil（约0.075mm），极限定制可做到2/2mil，线路蚀刻公差控制在±20%（可指定±10%），线路图形对孔位精度±2mil。值得注意的是，猎板常规多层板和HDI板均以3mil作为量产标准，而非实验室极限值。

三、从成本角度看：线宽线距如何影响你的报价

线宽线距对成本的影响，往往比层数和板厚更直接。

当最小线宽线距从5/5mil压缩到4/4mil以下时，PCB进入“精细线路”工艺区间，成本上升10%~25%。这是因为更细的线路需要更高精度的曝光设备（LDI曝光替代传统菲林曝光）、更严格的蚀刻控制、以及更高的AOI检测密度。

猎板处理建议：在设计阶段，不要盲目追求最小线宽线距。如果布线密度允许，优先采用5/6mil或6/6mil的线宽线距，既降低制造成本，也提升良率和长期可靠性。只有在BGA扇出、高密度互连等确实需要精细线路的区域，才使用3/3mil或2/2mil的极限能力。

猎板配备的线路激光LDI曝光机，线宽解析度最高可达40μm（1.6mil），对位精准度偏差±10μm，采用数字步进扫描光刻技术自动识别匹配图形涨缩，从硬件端保障了精细线路的一致性。

四、常见问题

Q1：线宽设计到底该留多少余量？

建议在制造商标称能力基础上至少留1mil余量。比如工厂说能做3/3mil，你的设计最小线宽线距就不要低于4/4mil，除非有明确的DFM确认。猎板工程团队在下单评审阶段会对超出稳定工艺窗口的设计主动预警。

Q2：阻抗控制时线宽到底怎么定？

阻抗受线宽、介质厚度、介电常数、铜厚、差分间距、阻焊层等多个变量共同影响。猎板的做法是工程处理阶段根据客户选定的板材型号调用实际材料Dk值进行阻抗仿真计算，而非套用通用经验值，阻抗公差可控制在±5%以内，并提供TDR实测阻抗报告。有阻抗控制要求的网络必须布置在阻抗控制层上，严禁跨分割。

Q3：厚铜板线宽线距有什么特殊要求？

猎板的外层成品铜厚常规为1oz（≥35μm），但实际交付范围因表面处理而异：喷锡板实测3338μm，沉金板3540μm，OSP板31~38μm。孔铜≥25μm时线宽间距需≥4/4mil，孔铜≥30μm时需≥5/5mil，孔铜≥35μm时需≥6/6mil。

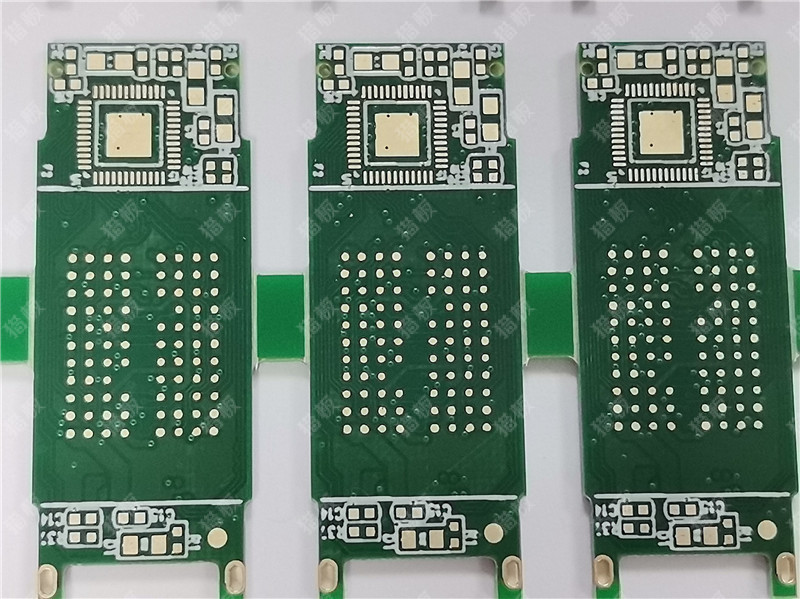

Q4：BGA区域的线宽线距怎么处理？

当BGA焊盘直径小于0.25mm时，焊盘太小无法进行飞针测试，需要接受线路网络无法保障的风险，若选用测试架进行测试可解决此问题。BGA区域的过孔若采用盖油工艺，容易出现焊接短路风险，建议改为过孔塞油或树脂塞孔。IC位引脚密集的板子建议做沉金工艺，有利于焊锡平整度，且一般密度过高的板子建议机器焊接，防止反复焊接。

总结

线宽线距不是设计软件里随便填的两个数字，它们决定了你的PCB能不能承载目标电流、能不能通过信号完整性测试、能不能满足安规隔离要求、能不能以合理的良率量产。

三条核心原则：

第一，先算后画。 用IPC-2152或IPC-2221确定电流承载的最小线宽，叠加铜厚公差，再加15%~20%余量，最后才落到CAD里。

第二，尊重工厂的实际能力，而不是理论极限。 设计前和制造商确认其稳定的量产工艺窗口，猎板的量产标准为3/3mil，极限2/2mil，内层同样支持2/2mil，蚀刻公差±20%。

第三，把线距当安全参数对待，不只是一个布线间隙。 高压隔离、爬电距离、串扰控制都依赖线距的合理设定。在汽车电子、工控、电力储能、新能源和具身机器人领域，线距设计不足带来的风险远高于多占的那一点板面空间。
