除了元器件的选择和电路设计之外，良好的印制电路板（PCB）设计在电磁兼容性（EMC）中也是一个非常重要的因素。PCB EMC设计的关键，是尽可能减小回流面积，让回流路径按照设计的方向流动。最常见返回电流问题来自于参考平面的裂缝、变换参考平面层以及流经连接器的信号。

对于汽车电子、工业控制、电力电源、储能新能源以及具身机器人等领域的工程师和采购来说，EMC设计更是产品能否通过认证、能否在恶劣工况下稳定运行的决定性因素。本文将从PCB的分层策略、布局技巧和布线规则三个方面，系统介绍EMC的PCB设计技术，并结合猎板PCB的实际制程能力与出货标准，帮助读者将理论落地为可制造的高可靠性产品。

一、PCB分层策略：EMC的根基

电路板设计中厚度、过孔制程和电路板的层数不是解决问题的关键，优良的分层堆叠才是保证电源汇流排的旁路和去耦、使电源层或接地层上的瞬态电压最小并将信号和电源的电磁场屏蔽起来的关键。

1.1 布线层应在回流平面层的投影区域内

布线层如果不在其回流平面层的投影区域内，布线时将会有信号线在投影区域外，导致“边缘辐射”问题，并且还会导致信号回路面积增大，进而导致差模辐射增大。猎板PCB在高多层板领域支持1至26层通孔板及盲埋孔板的定制生产，在层数选择上为设计人员提供了充分的自由度，可以灵活安排信号层与参考平面的配比。

1.2 尽量避免布线层相邻设置

相邻布线层上的平行信号走线会导致信号串扰。如果无法避免布线层相邻，应该适当拉大两布线层之间的层间距，缩小布线层与其信号回路之间的层间距。猎板的最小绝缘层厚度可控制在0.07mm，为层间距的精细化调节提供了工艺基础。

1.3 相邻平面层应避免投影平面重叠

因为投影重叠时，层与层之间的耦合电容会导致各层之间的噪声互相耦合。合理的层叠结构能够为信号提供良好的回流路径。猎板的层压结构覆盖4层、6层、8层、10层、12层标准方案，14-26层可参考客户工艺要求定制，能够满足从简单工业控制板到复杂汽车域控制器的多样化层叠需求。

1.4 关键布线层应与完整地平面相邻

时钟频率超过5MHz，或信号上升时间小于5ns时，为了使信号回路面积能够得到很好的控制，一般需要使用多层板设计。关键布线层（时钟线、总线、接口信号线、射频线、复位信号线、片选信号线以及各种控制信号线等所在层）应与完整地平面相邻，优选两地平面之间。关键信号线靠近地平面布线能够使其信号回路面积减小，减小其辐射强度或提高抗干扰能力。

猎板PCB通过IATF16949质量管理体系认证，针对汽车电子等高可靠性应用场景，在多层板层压过程中采用精密压合设备，可有效保障关键信号层与地平面之间的介质厚度一致性，为EMC性能提供制造层面的保障。

1.5 电源平面应相对地平面内缩

电源平面应相对于其相邻地平面内缩（建议值5H～20H），可以有效抑制“边缘辐射”问题。单板主工作电源平面应与其地平面紧邻，以有效地减小电源电流的回路面积。单板TOP、BOTTOM层如有≥50MHz的信号线，最好将高频信号走在两个平面层之间，以抑制其对空间的辐射。

猎板支持0.2mm至6.0mm的板厚范围，为电源层与地平面之间的紧邻设计提供了多种厚度组合可能。同时，猎板对成品厚度公差在板厚≥1mm时控制在±10%，0.2mm≤板厚＜1mm时为±0.10mm，确保设计阶段的层叠参数能够在量产中得到精准复现。

二、PCB布局：EMC的骨架

在器件布置方面，原则上应将相互有关的器件尽量靠近，将数字电路、模拟电路及电源电路分别放置，将高频电路与低频电路分开。PCB的EMC设计应从布局阶段开始，布局原则的核心是功能分区和信号隔离。

2.1 功能分区原则

工业PCB通常包含功率级、模拟信号级、数字控制级和通信接口级四个功能区域，布局时应按功率从大到小、频率从低到高排列，功率级靠近连接器放置，敏感信号级远离干扰源。模拟与数字电路应严格分区，间距建议大于5mm；高频电路应远离I/O接口和连接器。

2.2 高速器件与去耦电容布局

高速器件尽量靠近连接器放置以减少信号线长度；时钟发生器应放在PCB中心以减小辐射；去耦电容应尽量靠近电源引脚。电源线尽可能靠近地线以减小供电环路面积，差模辐射小，有助于减小电路交扰。

2.3 布局与制造的衔接

在猎板PCB的实际制造中，最小机械钻孔孔径可达Φ0.15mm，PTH孔径公差标准为±0.075mm（可指定±0.05mm），NPTH孔径公差±0.05mm。这意味着设计人员在布局阶段对过孔和焊盘的尺寸规划有充分的工艺余量，即使是高密度BGA区域的扇出过孔也能得到可靠的制造支持。

猎板的线路外层设计线宽/间距极限可达2mil/2mil（1/3oz铜厚），1oz铜厚下可达2.5mil/2.5mil。线路蚀刻公差可控制在±20%。对于高密度布局的汽车电子和工业控制板，这些精细线路能力为EMC布局中的信号隔离和间距控制提供了充足的实现空间。

三、PCB布线：EMC的血脉

布线是实现EMC设计目标的最后一步，也是最容易出问题的一环。以下是布线阶段必须遵循的核心规则。

3.1 信号回流路径管理

EMC设计的核心是尽可能减小信号回流面积。对于单层板和双层板，关键信号线两侧应该布“Guide Ground Line”（保卫地线），一方面可以减小信号回路面积，另一方面还可以防止信号线与其他信号线之间的串扰。双层板的关键信号线投影平面上应有大面积铺地。

3.2 20-H规则与3-W法则

在多层PCB板EMC设计中，确定电源层与边沿的距离和解决印制线条间的距离有两个基本原则：20-H规则及3-W法则。20-H规则要求电源层相对于地平面内缩20倍层间距，以抑制边缘辐射；3-W法则要求相邻信号线间距不小于3倍线宽，以减少串扰。

3.3 阻抗控制

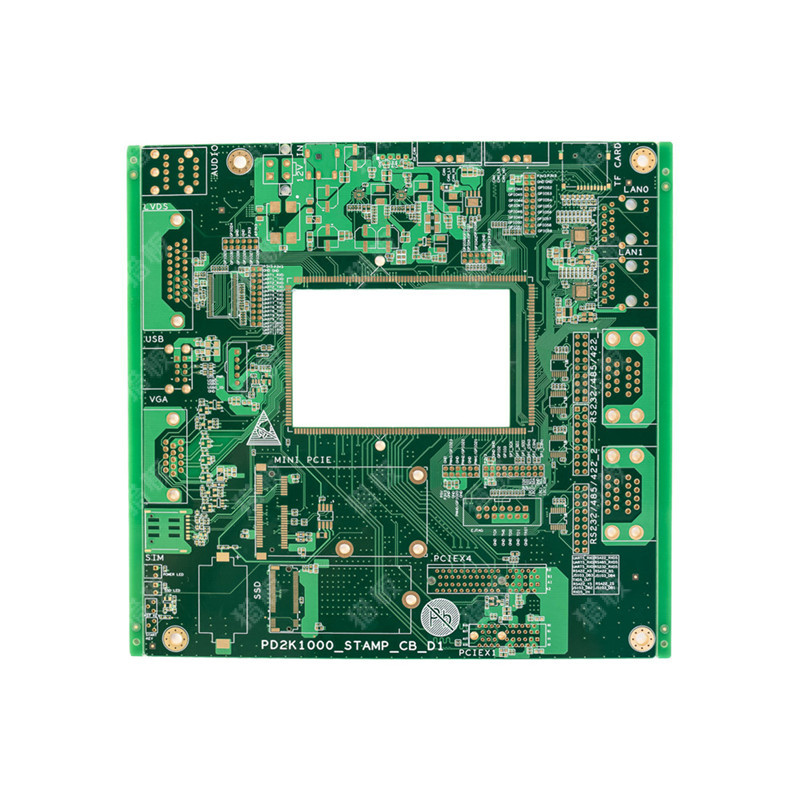

阻抗匹配是高速信号设计的关键。PCB设计中的阻抗控制基于客户设计，由板厂工程参照生产工艺能力进行理论模拟计算。猎板PCB在阻抗控制方面有着行业领先的表现：对于50欧姆微带线的控制能力达到了平均阻抗49.8Ω，最大偏差仅±3.2%。通过激光直接成像（LDI）技术与TDR测试相结合，猎板将阻抗公差压缩至±7%。

猎板的阻抗控制流程包含三个环节：

• 阻抗匹配：基于客户设计，工程参照生产工艺能力进行理论模拟计算
• 阻抗控制：实际生产中对各工艺参数进行有效管控和品质监管
• 阻抗报告/阻抗测试：生产首检、巡检、末检用专业阻抗测试仪进行测试，确认是否达到指定范围值

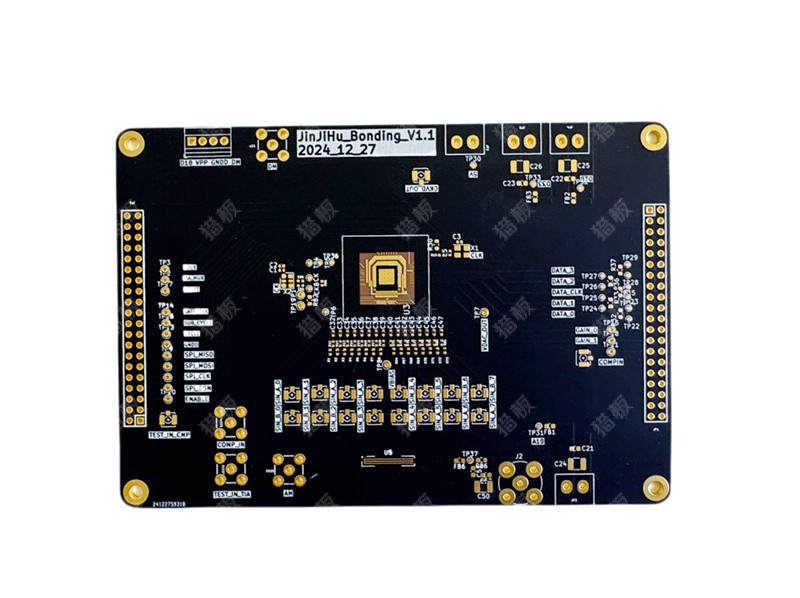

影响阻抗计算的因素包括：线宽、线间距、铜厚、阻焊厚度、介质厚度、介电常数。猎板可调整的参数涵盖线宽、线间距和介质厚度，当常规调整无法达到阻抗值时，可通过改变介质厚度（层压结构）来实现。

3.4 布线层与参考平面

布线层的投影平面应该在其回流平面层区域内。信号层之间应有连续地层作为屏蔽。相邻信号层的走线方向应正交布置。

猎板采用负片电镀减法生产工艺——先针对整板面加厚铜，再对无需保留的基材位进行酸性蚀刻。相比传统正片加法工艺，负片工艺在铜厚均匀性、线宽管控一致性方面更具优势，有利于孔铜和表面铜厚的品质控制。这对于阻抗控制至关重要——均匀的铜厚是阻抗一致性的前提。

四、针对不同应用场景的EMC设计要点

4.1 汽车电子

汽车电子对EMC的要求极为严苛，涉及ISO 11452、CISPR 25等多项标准。猎板已通过IATF16949质量管理体系认证，在汽车电子PCB制造方面具备完整资质。猎板的厚铜工艺已稳定实现15oz（约525μm）量产，在新能源汽车800V高压平台中，10oz（350μm）厚铜PCB可同时满足200A载流能力、40W/m·K级导热效率及24G抗振性能。孔铜默认18μm（IPC二级标准），针对汽车等高可靠性应用可推荐使用≥20μm孔铜。

4.2 工业控制与电力电源

工业控制与电力电源领域常涉及大电流、高电压和强干扰环境。猎板支持最大15oz的外层铜厚和内层最高8oz铜厚，为高载流设计提供了充裕的铜厚选择。在阻焊方面，猎板采用广信感光油墨，油墨厚度≥8μm，对于厚铜板会自主加厚阻焊以充分保障介电性能。

4.3 高频/高速与具身机器人

高频/高速电路对介质材料的介电常数（Dk）和损耗因子（Df）有严格要求。猎板支持Rogers系列、台耀系列等高频板材，并可定制不对称混压和异质混压结构。猎板联合上游供应商开发的陶瓷填充PTFE基材已应用于车载77GHz毫米波雷达项目。

对于具身机器人等需要高密度互连的应用，猎板支持HDI一阶和二阶工艺，激光盲孔最小Φ0.075mm，机械盲孔最小Φ0.15mm，线宽间距最小2/2mil。

五、常见问题

问：PCB的EMC问题为什么总在后期测试才发现？

EMC问题往往在布局布线阶段就已经埋下隐患——回流路径设计不当、参考平面不连续、信号层间距不合理等。这些问题在原理图阶段看不出来，在PCB设计阶段如果不进行EMC规则检查，到成品测试时才发现，整改成本和周期都会大幅增加。建议在设计阶段就按照本文的分层、布局、布线原则进行系统化设计。

问：多层板是不是层数越多EMC越好？

不一定。层数增加确实提供了更多的信号-参考平面配比可能性，但关键是要合理分配。关键信号层应与完整地平面相邻，电源层与接地层应紧邻。猎板支持1至26层定制，设计人员应根据信号数量、频率和布线密度合理选择层数，而非盲目追求高层数。

问：阻抗控制做到什么精度才算可靠？

对于PCIe 5.0或56G PAM4信号，阻抗偏差要求通常在±10%以内。猎板对50欧姆微带线的控制能力达到平均阻抗49.8Ω，最大偏差仅±3.2%，已超越IPC Class B的要求。猎板的阻抗控制流程包括理论计算、阻抗条随板生产和TDR实测验证，确保每一块板的阻抗都经过验证而非仅凭计算。

问：厚铜板的EMC设计有什么特殊注意？

厚铜板（3oz及以上）的线路蚀刻难度大，线宽间距需要相应放宽。同时厚铜板的介质层厚度设计需要格外注意——单PP风险较高，高铜厚板通常需要过大电流，单PP由于介质层过薄，容易发生内层击穿而造成PCB短路。猎板在厚铜板生产中采用双PP或多PP方案以提升耐电性与抗高压击穿能力。

问：为什么我的板子明明做了阻抗设计，实测却偏差很大？

阻抗偏差可能来自多个环节：板材的实际Dk值与设计值不符、蚀刻后线宽偏差、介质层厚度波动、阻焊厚度变化等。猎板的阻抗控制采用从理论计算到阻抗条实测的全流程管控，通过LDI曝光机（线宽解析度最高可达40μm/1.6mil）和精密蚀刻设备保障图形精度，用TDR测试仪对随板阻抗条进行实测验证。

总结

PCB的EMC设计是一个从分层到布局再到布线的系统性工程。分层策略决定了信号的参考平面和回流路径是否合理；布局决定了干扰源与敏感电路的空间关系；布线则最终决定了每条信号的实际电磁行为。

对于汽车电子、工业控制、电力电源、储能新能源和具身机器人等对EMC要求严苛的领域，设计人员需要在产品定义阶段就充分考虑EMC设计原则，并与PCB制造商在制程能力上做好对接。猎板PCB在精细线路（最小2/2mil）、高多层（1-26层）、厚铜（最大15oz）、阻抗控制（公差±7%以内）以及高频材料等方面的制程能力，为工程师将EMC设计理论转化为高可靠性的实际产品提供了坚实的制造基础。

EMC不是玄学，而是一套有章可循的设计方法论。从分层策略的顶层规划，到布局的功能分区，再到布线的精细化管控——每一步都做对，EMC合规就是水到渠成的事。
