一、引言：覆铜——PCB设计中“看不见却离不开”的基础工程

从事PCB设计多年的工程师都知道一句话：“一块好板子，七分看布局，三分看覆铜。” 覆铜（Copper Pour）看似只是把闲置空间填满铜那么简单，实则关系到信号完整性、电磁兼容、热管理、机械强度乃至制造成本等方方面面。对于采购人员而言，理解覆铜的设计逻辑和制造边界，同样有助于在供应商选择、成本评估和品质验收中做出更准确的判断。

本文将从覆铜的核心作用、设计方法、制造关键控制点三个维度展开，结合猎板PCB在汽车电子、工业控制、电力电源、新能源及具身机器人等领域的实际制程能力，为工程师和采购提供一份可落地的参考指南。

二、PCB覆铜的核心作用：不只是“填满空白”

1. 电气性能：低阻抗回路与EMI屏蔽

覆铜最基础也最重要的作用是提供低阻抗的电流返回路径。在高频或高速数字电路中，信号的回流路径如果过长或阻抗过高，会直接导致EMI辐射增加、信号质量下降。通过覆铜形成连续的地平面或电源平面，可以显著减小地线阻抗和环路面积。

在多层板设计中，在两个信号层之间设置接地平面是降低噪声最有效的手段之一。如果表面信号层旁有内部信号层，接地覆铜可以通过添加屏蔽层来进一步降低噪声耦合。设计良好的地平面相比碎片化接地策略可降低20-40dB的EMI辐射。

2. 热管理：大电流器件的“散热器”

高功率器件（如MOSFET、IGBT、电源模块）工作时产生的热量，很大一部分需要通过PCB铜层传导散失。覆铜面积越大，结温越低。对于大电流设备，表面接地覆铜可为开关转换器等提供较短的返回路径，同时带走热量。

在厚铜板设计中，这一优势更加明显。猎板支持最大15oz（约525μm）的成品铜厚，在新能源汽车800V高压平台等高功率场景中已实现稳定量产。对于需要更高散热能力的应用，还可通过散热过孔将热量从顶层传导至内层或底层铜面。

3. 机械强度：铜平衡与翘曲控制

这是很多工程师容易忽略的一点。PCB两侧铜量不平衡，在回流焊接高温下会因热膨胀系数差异导致板子翘曲。

根据IPC-6012标准，表面贴装组件的板子弓曲和扭曲不得超过0.75%。更严格的应用场景（如汽车电子）要求控制在0.5%以内。猎板常规翘曲度控制在**≤0.75%，并可定制≤0.5%。实现这一目标的核心手段之一，就是在设计阶段做好铜平衡**——在镜像层对之间保持铜覆盖率差异在**±15%以内**，并在低密度区域添加偷铜图案（如50%填充的交叉网格）。

4. 制造便利性：均匀蚀刻与电镀

从PCB制造角度看，各层铜分布越均匀，蚀刻和电镀工艺的一致性越好，同时也减少了蚀刻液的消耗。猎板采用负片电镀减法生产工艺，先针对整板面加厚铜，再对无需保留的基材位进行酸性蚀刻，相比传统正片加法工艺，镀铜密度、均匀性、线路工整度和蚀刻精准度均更优，但成本更高且不能做半孔产品工艺。

三、PCB覆铜的设计方法：实心还是网格？这是一个问题

覆铜设计中最常见的争议是：选实心覆铜还是网格覆铜？

1. 实心覆铜（Solid Copper Pour）

适用场景：大电流电路、需要良好散热的场景、低频数字电路。

优点：载流能力强，散热效果好，提供最低阻抗的返回路径。

注意事项：如果采用波峰焊，大面积实心覆铜可能导致板子翘起甚至起泡，通常需要开几条槽来释放应力。

2. 网格覆铜（Cross-Hatched Copper Pour）

适用场景：高频电路（5-24GHz）、对抗干扰要求高的设计。

优点：散热更好，寄生电容较小，适合高频应用。

注意事项：网格覆铜的走线宽度如果与工作频率的“电气长度”匹配不当，反而可能引入干扰。高频PCB网格尺寸一般建议2mm×2mm至4mm×4mm，网格线宽0.2mm-0.3mm，避免过密（等效实心）或过疏（抗干扰不足）。

实操建议：高频电路优先考虑网格覆铜，大电流电路优先实心覆铜。当两者需求并存时，可在不同区域分别处理。

3. 覆铜间距设置

在CAD工具中设置覆铜与信号走线之间的隔离间距时，一般规则为：1oz铜箔隔离间隙8mil，2oz铜箔隔离间隙10mil。默认的6mil间隙往往偏小，建议根据铜厚适当增大。

四、覆铜设计中的关键制造参数：工程师与采购必须关注的要点

1. 铜厚：设计值与实际交付值的差异

这是采购和品质验收中最容易产生争议的地方。

板材铜厚公差（行业规范）：

• Hoz要求18μm，实测≥15μm
• 1oz要求35μm，实测≥30μm

猎板成品铜厚交付范围（不同表面处理）：

• 喷锡：33-38μm（1oz基准）
• 沉金：35-40μm（1oz基准）
• OSP：31-38μm（1oz基准）

对于厚铜板，猎板外层1oz≥35μm、2oz≥70μm、3oz≥105μm（可指定最高15oz）。内层铜厚实际生产通常为1oz≈30μm、2oz≈60μm、3oz≈93μm、4oz≈124μm。

采购提示：验收时应以实测值为准，而非简单对照理论设计值。猎板支持指定更严格的铜厚公差（如蚀刻公差可指定±10%，常规为±20%）。

2. 阻抗控制：覆铜如何影响阻抗

覆铜直接影响阻抗的四个关键因素：线宽、介质厚度、铜厚、介电常数。

• 铜箔厚度（T）是影响特性阻抗Z0的重要因素
• 外层铜厚差异对阻抗的影响通常在2Ω以内，但因铜厚差异引起的蚀刻线宽差异对阻抗影响更大

猎板的阻抗控制流程分三步：

1. 阻抗匹配：基于客户设计，参照生产工艺能力进行理论模拟计算
2. 阻抗控制：实际生产中对各工艺参数进行有效管控
3. 阻抗测试：生产首检、巡检、末检用专业阻抗测试仪进行测试，确认是否达到指定范围值

猎板阻抗测试仪测量精度误差为**±1%，最小精确值0.01Ω**，测试范围可满足单端特性10-150Ω、差分20-200Ω。

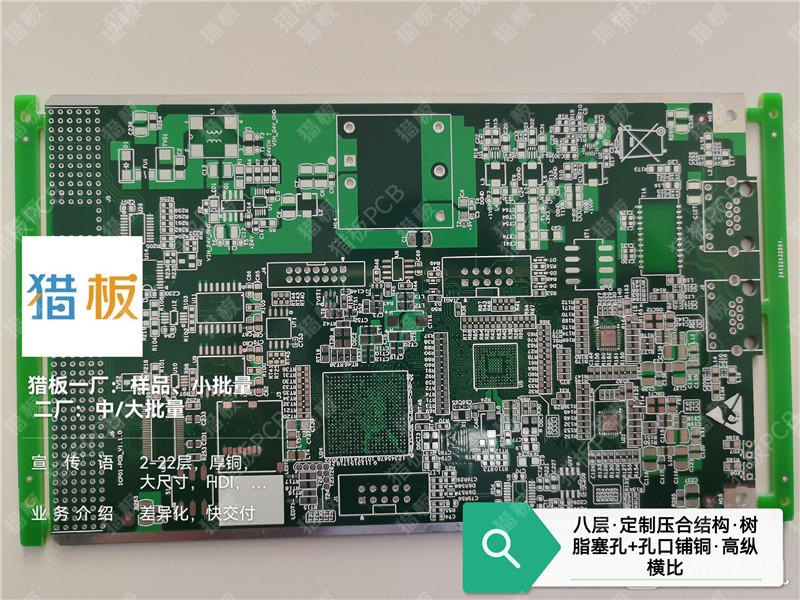

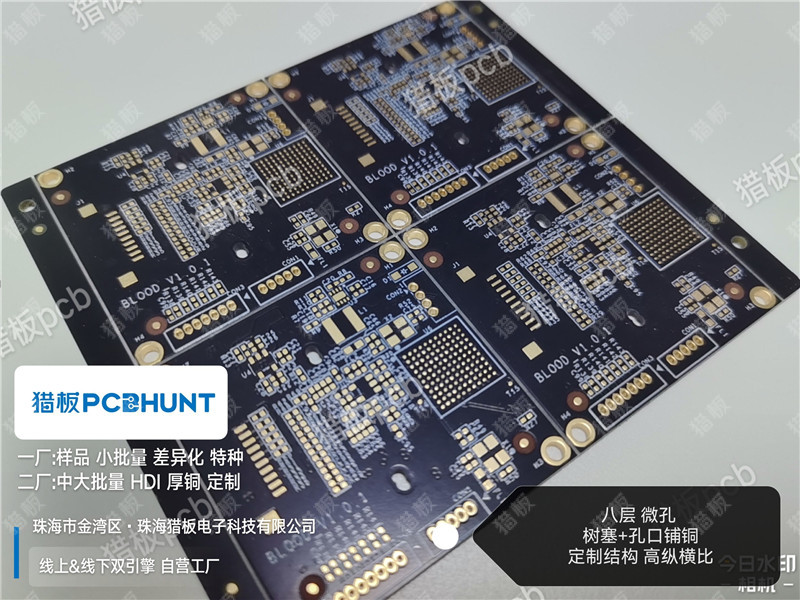

3. 孔铜厚度：容易被忽视的可靠性红线

覆铜不仅仅是表面的事，孔壁铜厚直接决定了导通孔的可靠性。

猎板孔铜默认18μm（IPC二级标准）。对于汽车电子、工控等对导通稳定性要求更高的领域，推荐**≥20μm**。多层板领域推荐20μm，在设备通电中稳定性和电镀消耗均表现更佳。

猎板提供18μm、20μm、25μm、30μm、35μm多个孔铜等级可选。针对厚孔铜，线宽间距有相应限制：孔铜≥25μm时线宽间距需≥4/4mil，≥30μm时需≥5/5mil，≥35μm时需≥6/6mil。

五、常见问题板块

Q1：覆铜时电源地和信号地要不要分开覆？

建议分开。数字地和模拟地分开覆铜是基本设计规范。如果PCB上地较多（SGND、AGND等），应根据板面位置分别以最主要的“地”作为基准参考来独立覆铜。

Q2：为什么我的PCB经过回流焊后翘曲了？

翘曲最常见的原因是铜不平衡——板子上下两半的铜覆盖率差异超过15-20%。解决方案包括：

• 设计阶段做对称叠构
• 在低密度区域添加偷铜图案
• 选择较高Tg（玻璃化转变温度）的板材

猎板常规翘曲度≤0.75%，可定制≤0.5%。需要注意的是，贴片操作不当也可能导致翘曲，板厂只能保证板子本身的品质。

Q3：高频电路中覆铜有什么特别注意事项？

高频电路（通常指5GHz以上）建议采用网格覆铜而非实心覆铜，以避免寄生电容过大。同时要注意：

• 覆铜与信号线的距离会影响特性阻抗
• 以小于λ/20的间距在布线上打过孔，与地平面良好接地
• 高频信号线应布置在内层且位于两个覆铜层之间，利用两个覆铜层提供屏蔽

Q4：采购如何验收覆铜质量？

建议关注以下几个维度：

1. 铜厚：要求提供CMI铜厚测试仪检测报告，确认是否符合设计规格
2. 翘曲度：按IPC标准测量，不超过对角线0.75%为合格
3. 阻抗：要求提供阻抗测试报告（如适用）
4. 孔铜：要求提供孔铜测厚报告，确认≥18μm（或指定值）

猎板出货报告包含：出货报告、测试报告、阻抗报告（如需）、附阻抗条。验收标准可选IPC-A-600J II级或III级。

Q5：负片工艺和正片工艺对覆铜有什么影响？

这是很多工程师不了解的制造层面差异。

正片工艺（行业最传统）：图形电镀镀铜镀锡，针对两面铺铜不均或独立线设计产品易出现铜厚不均、独立位烧板、并排线电镀夹膜等问题。

负片工艺（猎板采用）：先整板加厚铜再酸性蚀刻，铜厚均匀、线宽管控一致性好，利于孔铜和表面铜厚的品质控制。缺点是成本更高、不能做半孔产品工艺、对钻孔精准度和线路对准度要求高。

对于高可靠性要求的汽车电子、工控、电力电源类产品，负片工艺在铜厚均匀性和线路精度上更有保障。

总结：覆铜设计是“系统工程”，而非“填空游戏”

PCB覆铜绝不只是把空白区域填满铜那么简单。从电气性能的EMI屏蔽与低阻抗回路，到热管理中的散热通道，再到机械结构中的翘曲控制与铜平衡——每一个维度都直接影响产品的可靠性和使用寿命。

对于工程师而言，设计阶段就要同时考虑：

• 实心还是网格（取决于工作频率和电流大小）
• 铜厚与阻抗的匹配（与板厂制程能力对接）
• 铜平衡与翘曲控制（尤其是多层板和厚铜板）

对于采购而言，理解这些设计逻辑有助于：

• 在供应商选择时评估其制程能力是否匹配需求
• 在品质验收时知道该看什么报告、测什么指标
• 在成本评估时理解“为什么同样的层数和面积，价格会有差异”——负片工艺、更严格的铜厚公差、四线低阻测试等，每一项都是成本也是品质保障

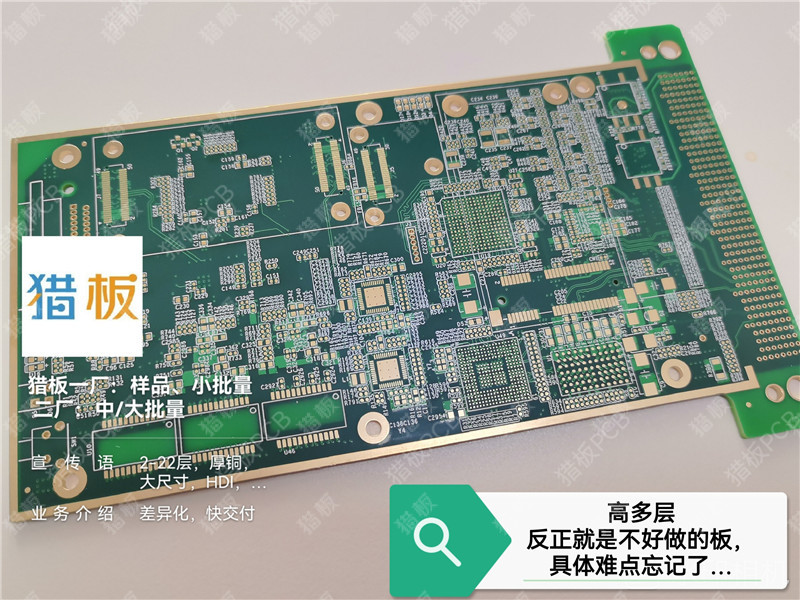

猎板在汽车电子、工业控制、电力电源、新能源及具身机器人等领域积累了丰富的覆铜与厚铜板制造经验，支持从1层到26层、从常规FR-4到高频材料（罗杰斯/台耀等）、从常规铜厚到15oz厚铜的全覆盖。无论是样品验证还是批量交付，理解覆铜设计的底层逻辑，始终是做好PCB的第一步。
