为什么PCB打样总返工?打样前这8个工艺参数你确认了吗? 新闻资讯
发布时间:2026-09-08 09:21:19 35

做了二十年PCB工程,我见过太多“设计没问题、打样全翻车”的案例。原理图仿真空跑,Gerber一投板,不是交期延误就是品质翻车——问题往往出在一个环节:打样前该确认的工艺,没有确认到位。

对于汽车电子、工业控制、电力电源、储能新能源、具身机器人这些高可靠性领域,一块PCB的孔铜厚度是否达标、阻抗控制是否精准、板材选型是否匹配使用场景,直接关系到整机系统的安全与寿命。本文从一名从业20年的PCB工艺工程师视角,系统梳理打样前必须确认的8大工艺环节,并结合实际制程能力给出可落地的处理建议。

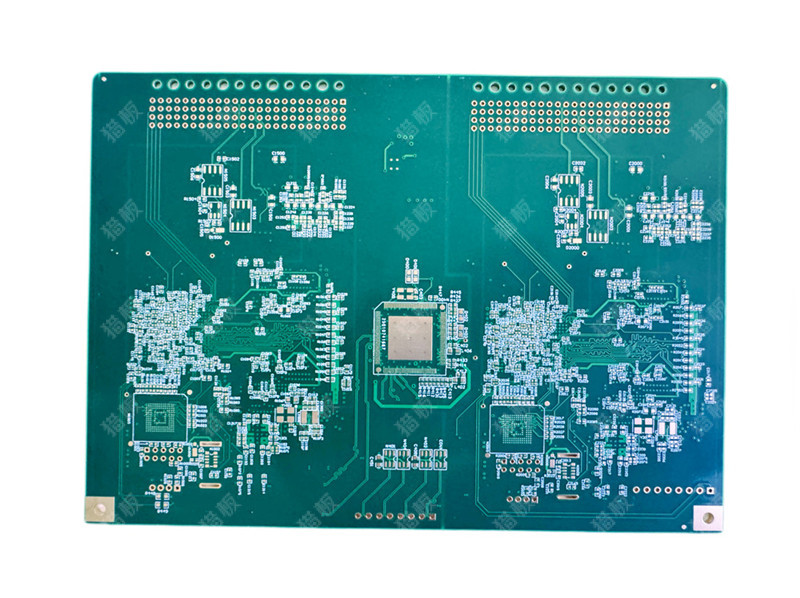

14层 FR-4 TG170 板厚1.6mm 定制压合结构 最小孔0.15mm 最小线宽线距33mil 多级阻抗-1.jpg

一、板材选型:Tg值决定产品的“耐热命门”

很多工程师对板材的认知停留在“FR-4”三个字上,但FR-4只是一个材料大类,不同Tg(玻璃化转变温度)的板材,性能和价格天差地别。

为什么要确认?

Tg值是板材从玻璃态转变为橡胶态的临界温度。Tg越高,板材的耐热性、耐潮湿性、耐化学性、尺寸稳定性越好。选低了,无铅回流焊时可能分层;选高了,支付不必要的材料溢价。

怎么选?

  • 消费电子(手机、电视、小家电):TG130-140℃足够
  • 工业级/常年通电设备:TG150起步,防止长期发热导致板材老化
  • 汽车电子、多层厚铜板:必须选TG≥170℃

猎板的处理建议:

猎板常规FR-4板材覆盖建滔KB6164(TG140)、KB6165F(TG150)、KB6167F(TG170),以及生益S1000-2M(TG170)等多等级。针对汽车电子和工业控制领域的严苛需求,标配TG170板材。高频板材则覆盖Rogers系列(RO3000、RO4000、RT/duroid等)、台耀系列、Isola系列。打样前务必明确:产品的工作温度范围是多少?峰值温度是多少?

二、叠层与阻抗:不做实测的阻抗控制都是“纸上谈兵”

高速接口、射频线路和差分信号对,通常需要精确控制特性阻抗。但很多工程师对阻抗控制的认知停留在“告诉工厂我要50Ω”就结束了。

为什么打样前要确认?

阻抗受线宽、线间距、铜厚、介质厚度、介电常数、阻焊厚度六个因素综合影响。工厂需要根据实际工艺能力做理论模拟计算,再通过生产中的参数管控使产品实际值落在匹配范围内。

猎板的处理建议:

猎板阻抗控制采用“理论计算+实测验证”双保险——在理论值计算后额外拼阻抗条,用专业阻抗测试仪进行实测验证,阻抗公差最小可达±10%。实测设备参照IPC-TM-650标准及Intel技术标准,测量精度误差为±1%。

打样前需明确:哪些信号线需要控制阻抗?目标阻抗值是多少?公差要求是±10%还是±5%?

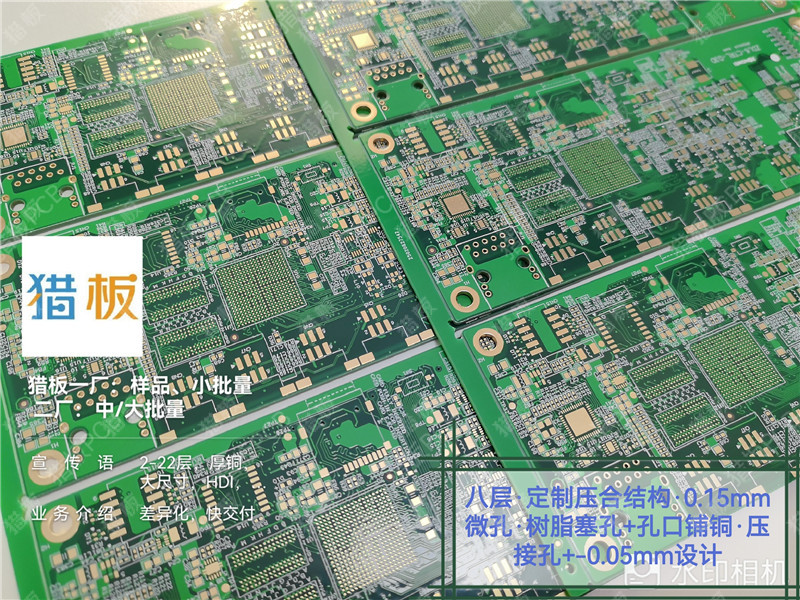

八层 定制压合结构。15rnn微孔树脂塞孔-孔口铺铜·压接-o05rm设计相.jpg

三、孔铜厚度:18μm只是及格线

这是PCB长期可靠性最核心的指标,没有之一。

行业标准与误区

很多工程师对孔铜厚度的认知停留在“≥18μm”。这确实是IPC-A-600H二级标准的常规要求,也是行业内许多工厂的默认下限。但行业常见的“18μm”通常指孔铜平均值,单点最小值常在16μm左右。

不同等级的要求:

  • IPC二级(工业、通信设备):孔铜平均18-20μm,镀铜延展性≥15%
  • IPC三级(汽车安全、医疗、军工):孔铜平均20-25μm,镀铜延展性≥20%

猎板的处理建议:

猎板孔铜默认18μm以上,并可依需提供18μm、20μm、25μm、30μm、35μm多个等级。电镀采用微晶磷铜球,镀铜密度、延展性和有机杂质控制均优于传统工厂使用的二次回收铜角或铜块。

猎板特别建议: 汽车电子、工控等对导通稳定性更高的场景,推荐使用≥20μm孔铜;多层板领域尤其推荐20μm,在设备通电中的稳定性和电镀消耗均表现更佳。

打样前需确认:产品属于IPC哪个等级?孔铜厚度要求是多少?是否需要切片报告验证?

四、成品铜厚与工艺选择:正片还是负片?

外层铜厚的实际交付值,直接决定载流能力和信号完整性。

行业规范与实际交付

板材铜厚公差参照行业规范:Hoz要求为18μm,实测≥15μm;1oz要求35μm,实测≥30μm。但不同表面处理方式因存在不同的铜消耗量,实际交付值会有差异。

猎板的实际交付数据:

  • 喷锡板:33-38μm
  • 沉金板:35-40μm
  • OSP板:31-38μm

正片 vs 负片工艺

猎板采用负片电镀减法工艺——先对整板面加厚铜,再针对无需保留的基材位进行酸性蚀刻。相比传统正片加法工艺,镀铜密度、均匀性、线路工整度和蚀刻精准度均更优。缺点是不能做半孔产品工艺,且对最小孔环要求必须4mil。

打样前需确认:产品是否需要半孔工艺?线宽线距是否匹配所选铜厚?

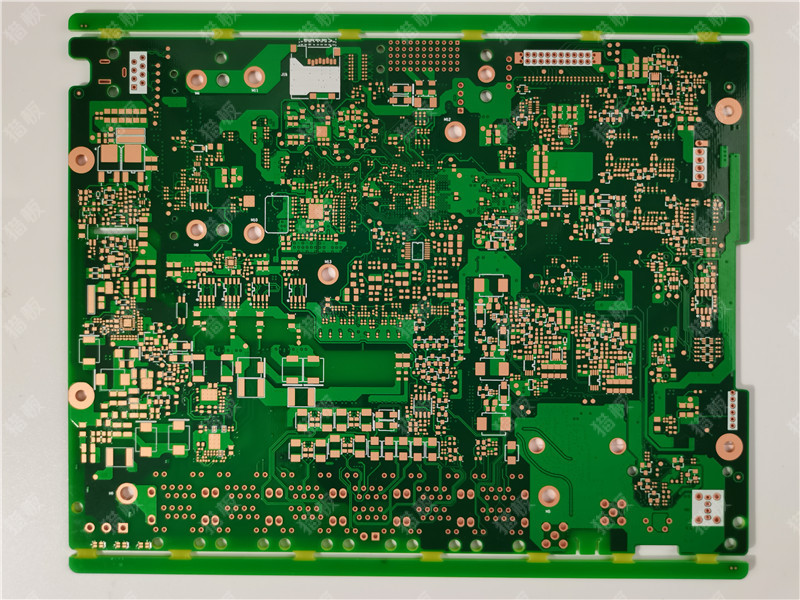

1.6mm 八层板 0.20mm孔径 4mil线宽距(1).jpg

五、表面处理:选错工艺,焊接翻车、仓储报废

表面处理选型是打样前最容易忽略、出问题后最难补救的环节。

各工艺适用场景:

  • OSP(有机防氧化) :成本最低,焊接性最佳(易焊接顺序中排第一)。但存储寿命仅三个月,不适合长期库存
  • 有铅喷锡:锡含量63%、铅含量37%,喷锡厚度2-40μm。成本低、可焊性好,但不满足RoHS环保要求
  • 沉金:BGA和高密度板的首选,存储寿命六个月。沉金厚度常规1-3μ",超过后易发生镍腐蚀
  • 沉锡:可耐三次回流焊不变色,但存储寿命三个月,且存在锡须风险
  • 电镀镍金/镍钯金:用于金线邦定工艺。沉金板不能用于邦定的主要原因是镍元素易向金层迁移导致氧化

猎板的处理建议:

猎板有铅喷锡采用行业一线品牌云锡,出货前安排超声波清洁。针对BGA/IC位引脚密集的板子,建议做沉金工艺以利于焊锡平整度。

打样前需确认:产品是否有RoHS要求?是否有BGA?存储周期多长?是否需要邦定?

六、过孔处理:盖油、塞油还是树脂塞孔?

过孔处理方式直接影响焊接可靠性和信号完整性,但很多工程师直接默认“过孔盖油”就提交了。

三种方式的区别:

  • 过孔盖油:孔口会有部分油墨自然流入孔内,呈现孔口发红(假性露铜)现象,属行业正常现象
  • 过孔塞油:标准以对光照孔不透白光为准。孔径≤0.45mm可塞饱满,>0.45mm易出现藏锡珠、孔口发红
  • 树脂塞孔:塞孔饱满无空泡不透光。猎板采用真空树脂塞孔工艺,优于丝印方式易残留气泡和缝隙的问题

BGA区域的特别提醒:

BGA区域的过孔若采用盖油工艺,容易出现焊接短路风险,建议改成过孔塞油或树脂塞孔。

打样前需确认:哪些过孔需要塞孔?孔径多大?是否有BGA区域?

七、IPC等级与验收标准:二级还是三级?

很多工程师对IPC等级的理解停留在“三级更严格”的层面,但“更严格”体现在哪里、成本差异有多大、什么场景必须选三级——这些关键问题往往缺乏系统认知。

核心差异:

检验项目IPC二级IPC三级
孔壁粗糙度≤25μm≤20μm
线路补线允许不允许
对位精度±4mil±3mil
孔铜平均厚度18-20μm20-25μm
镀铜延展性≥15%≥20%
防焊偏移度±3.0mil±2.0mil
油墨厚度≥8μm10-15μm
翘曲度≤0.75%≤0.5%

猎板的处理建议:

猎板内部外观默认IPC-A-600H二级标准,客户可指定三级。功能性方面,基于厚铜、高压、高导电性、高湿使用环境、频繁脉冲高压等产品,建议选择25μm孔铜。

打样前需确认:产品属于哪个IPC等级?是否需要三级标准?

八、特殊工艺:厚铜、HDI、高频高速、树脂塞孔

对于汽车电子、电力电源、储能新能源等高可靠性领域,特殊工艺往往是必须项,也是最容易出问题的环节。

厚铜板:

猎板外层成品最大4oz,可定制≤15oz;内层最大3oz,可定制≤8oz。厚铜板建议采用双PP或多PP结构以提升耐电性和抗高压击穿能力——单PP由于介质层过薄,容易发生内层击穿而造成短路。打样前需确认:载流需求多大?是否需要局部厚铜?

HDI板:

猎板支持一阶(1+N+1)和二阶(1+1+N+1+1)结构,最小线宽间距2/2mil,激光盲孔最小0.075mm。若全机械盲埋孔,孔铜厚度默认18μm;若涉及激光盲埋孔,通孔孔铜默认13μm。打样前需确认:HDI阶数?是否有激光盲孔?

高频高速板:

高频板材需采用低介电常数、低损耗因子的基材。猎板支持Rogers、台耀、Isola等系列高频板材,以及不对称混压和异质混压。打样前需确认:工作频率多高?是否需要混压?

树脂塞孔:

猎板采用真空树脂塞孔工艺,在专用设备中先对整板面完成抽真空后用机械刮刀将树脂油墨贯穿整个孔内并冒出,再以陶瓷磨板工艺磨平。塞孔孔径支持0.2-1.0mm,孔口凹陷:孔径≤0.4mm时≤15μm,>0.4mm时≤50μm。打样前需确认:哪些孔需要树脂塞孔?孔径多大?

常见问题FAQ

Q1:打样前需要准备哪些文件?

完整的PCB打样文件包应包含Gerber文件(线路层、阻焊层、丝印层、钻孔文件等)、IPC网表、装配图和工艺要求清单。建议在提交文件前重点核对文件完整性、图层是否齐全。

Q2:不同表面处理的存储寿命分别是多少?

真空包装、合理存储条件(温度20-30℃、湿度50%±20%)下:OSP/沉锡三个月、喷锡/沉金六个月。

Q3:为什么有的工厂阻抗不收费,有的收费?

部分工厂按自己默认的叠层做阻抗,仅做理论计算而不实测。而猎板在理论值计算后还需要拼阻抗条,用阻抗测试仪进行实测验证——这是品质保障的差异所在。

Q4:如何判断PCB外观质量?

最直观的判断方式:板材品牌及等级、线路/焊盘工整度及对准度、阻焊颜色的光亮度、整体板面铜厚均匀性、产品横切面的织纹工整度、整体孔径及外形尺寸的一致性。孔铜等性能需要打切片报告分析才能得知优劣。

Q5:什么是四线低阻测试?和普通飞针测试有什么区别?

飞针二线测试精度为Ω级,适合非关键线路的快速通断初筛。四线低阻测试精度达0.1μΩ~0.1mΩ,通过独立电压回路消除干扰,尤其擅长检测“似断非断”的高阻异常和孔铜异物导致的阻值波动。猎板已从二线测试升级为四线低阻测试设备。

总结

PCB打样不是“把Gerber发给工厂就完事”。对于汽车电子、工业控制、电力电源、储能新能源、具身机器人等高可靠性领域,打样前的工艺确认直接决定了产品的成败

工程师需要确认的8个核心问题:

  1. 板材选什么品牌和Tg等级?
  2. 哪些信号线需要控制阻抗?目标值和公差是多少?
  3. 孔铜厚度要求是多少?IPC二级还是三级?
  4. 外层铜厚要求多少?是否匹配线宽线距设计?
  5. 选择哪种表面处理?是否有RoHS/BGA/邦定要求?
  6. 过孔做盖油、塞油还是树脂塞孔?
  7. 验收标准是IPC二级还是三级?
  8. 是否有厚铜、HDI、高频高速、树脂塞孔等特殊工艺需求?

把这些确认清楚了,打样一次通过的概率会大幅提升。选对供应商、确认对参数,远比反复改版、返工重做更省钱省时间。
