在 ADAS 域控制器、BMS 电池管理系统、具身机器人关节控制板、工业伺服驱动等高端电子设计中，BGA（球栅阵列封装）芯片几乎无处不在——主控芯片、FPGA、电源管理 IC、通信模组。

BGA 封装以高密度、高性能的优势成为高端 PCB 的标配，但这也带来一个事实：BGA 区域在 PCB 设计、制造和测试的每一个环节，都会被“区别对待”。

为什么？因为普通 SMT 焊盘能接受的工艺，BGA 焊盘不一定能接受。两者在焊点可见性、间距密度、焊料体积和应力分布上存在本质差异。

本文基于 IPC 标准与猎板 PCB 的实际制程能力，从设计、表面处理、过孔工艺、测试验证四个维度，系统拆解 BGA 区域为何需要特殊对待，以及如何正确处理。

一、设计端：BGA 焊盘设计的“两个流派”与尺寸边界

1.1 SMD vs NSMD——选对了吗？

BGA 焊盘设计首先面临一个根本性选择：采用 SMD（阻焊膜限定焊盘）还是 NSMD（非阻焊膜限定焊盘）。

• SMD：阻焊开窗小于铜焊盘，阻焊层覆盖部分铜箔边缘，实际可焊接区域由阻焊开口限定。
• NSMD：阻焊开窗大于铜焊盘，整块铜焊盘完全裸露。

在高密度 BGA 设计中，NSMD 已成为绝对主流。IPC-7351 标准将 NSMD 作为 BGA 焊盘的默认推荐。原因在于 NSMD 提供更优的铜-焊料结合面积和更可靠的热应力释放路径，在 0.4mm 及以下球距的 BGA 中表现尤为突出。SMD 虽然曾在早期高可靠性军工板中用于抑制焊盘剥离，但因铜边缘被阻焊包裹导致焊点润湿不均、空洞率升高，目前已基本退出高性能数字 BGA 设计。

猎板建议：对于汽车电子、工控等高可靠性产品，优先选择 NSMD 焊盘设计。猎板阻焊对位精度公差控制在 ±3mil 以内，可有效保障 NSMD 焊盘的开窗精度。

1.2 焊盘尺寸——0.25mm 是分水岭

BGA 焊盘尺寸直接决定扇出布线可行性与电性能测试覆盖率。

行业普遍将 0.25mm 视为 BGA 焊盘的关键工艺分界线。以典型 0.8mm 球距、0.3mm 焊球直径的 BGA 为例，NSMD 焊盘推荐直径为 0.25–0.28mm。

• 上限受相邻焊盘间阻焊桥最小宽度制约，通常需 ≥0.075mm（3mil）
• 下限需保证焊料润湿后形成足够高的焊点高度（≥0.1mm）以支撑热循环可靠性

实测数据表明：当 NSMD 焊盘缩至 0.22mm 时，回流后焊点颈部收缩率达 32%，显著增加跌落冲击断裂风险；而扩至 0.30mm 则导致相邻焊球间桥连概率上升 47%。

对于不同球距的 BGA，行业推荐的焊盘尺寸如下：

猎板制程能力：线路外层最小线宽/间距可达 2mil/2mil（铜厚 1/3oz 时），HDI 产品线宽间距最小 2/2mil，可支持 0.4mm 及以下间距 BGA 的精密走线需求。最小机械钻孔孔径 0.15mm，支持 1 至 26 层高多层板及 HDI 一阶、二阶工艺量产。

二、表面处理：BGA 为什么不能用喷锡？

2.1 平整度——喷锡的“波浪”对 BGA 是致命的

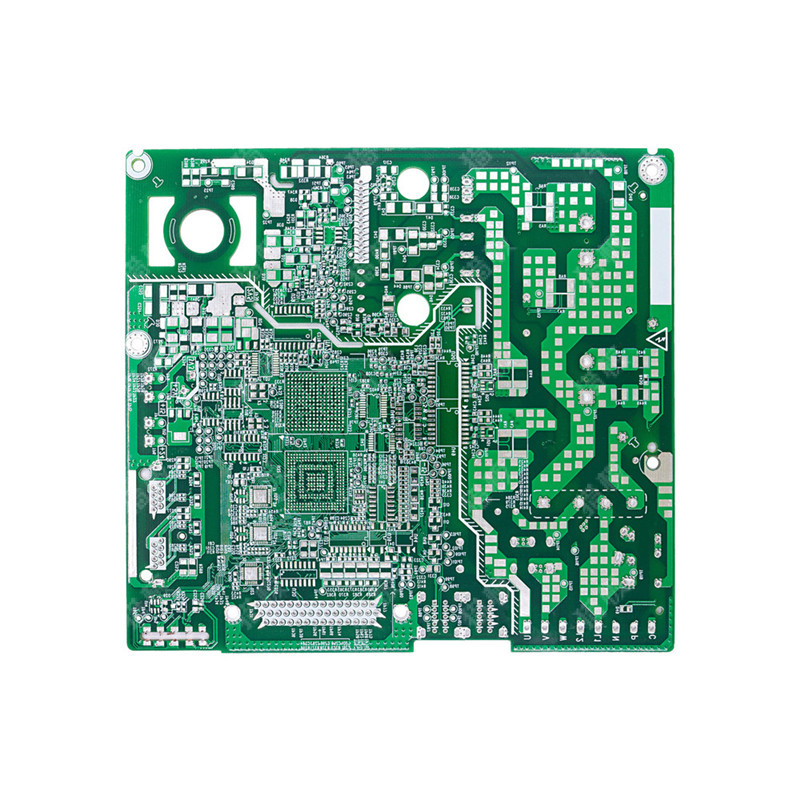

HASL（热风整平喷锡）表面存在波浪形厚薄不均，对细间距 BGA 非常不利，容易造成连锡、虚焊、枕头效应。BGA 区域通常选择 ENIG（沉金）/ENEPIG（镍钯金）/OSP/化银/化锡，这类表面处理非常平整，适合密间距 BGA。

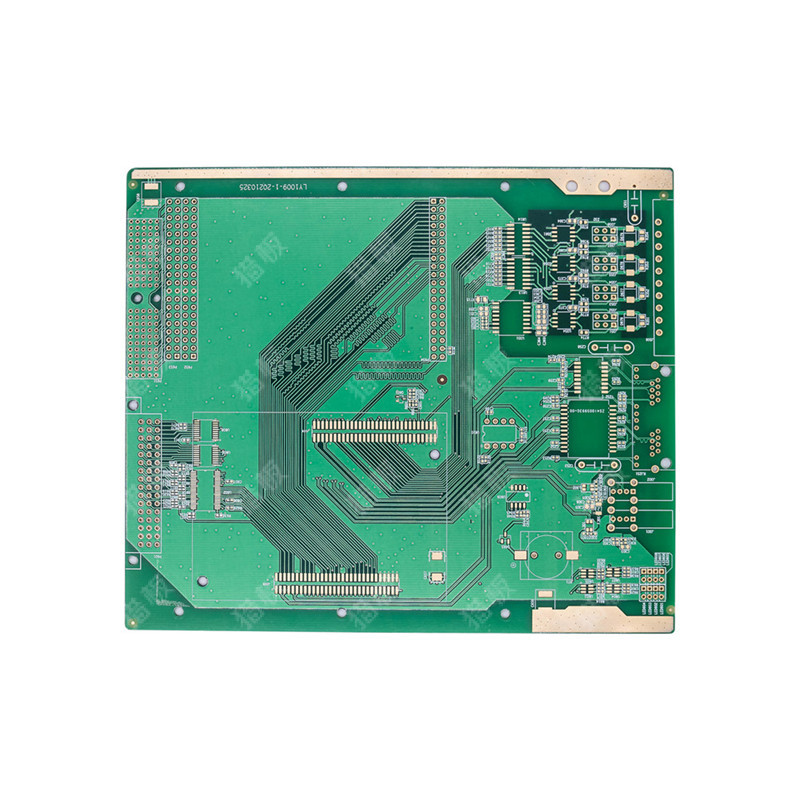

沉金（ENIG） 是 BGA/IC 密集板的推荐选择。沉金通过化学沉积形成极薄且均匀的镍金层，表面平整度极佳，能够完美匹配 BGA 焊球的共面性要求，显著降低虚焊和桥接短路风险。同时沉金抗氧化能力强，PCB 存储过程中不易氧化变质。

2.2 可焊性与润湿一致性——BGA 焊料体积小，容错空间小

BGA 焊接时，焊膏和焊球共同熔化，对焊盘润湿速度要求高。如果润湿不一致，容易出现 Head-in-Pillow（枕头效应）或 Non-Wet Open（润湿不良开路）。

ENIG/ENEPIG 表面润湿速度快且一致，工艺窗口宽，适合 BGA。OSP 虽然也可以做 BGA，但受 OSP 膜厚、存储时间、回流次数、铜面氧化影响较大，工艺窗口相对窄。

2.3 长期可靠性——IMC 与 IATF16949 的严苛要求

BGA 焊点小，IMC（金属间化合物）占焊点比例高，界面化合物类型和厚度对疲劳寿命影响很大。

• OSP：铜面焊接时主要生成 Cu₆Sn₅/Cu₃Sn，铜会持续扩散，长期高温老化后 IMC 变厚，可能出现空洞。
• ENIG：焊接界面主要是 Ni₃Sn₄，镍层作为扩散阻挡层，IMC 生长相对慢，长期热可靠性较好。
• ENEPIG：增加了一层钯，能避免黑焊盘，同时改善镍腐蚀和界面强度。

因此，在汽车电子、服务器、通信设备等高可靠产品中，BGA 区域常常单独使用 ENIG 或 ENEPIG。

猎板已通过 IATF16949 汽车质量管理体系认证，长期服务于汽车电子、工业控制、电力储能新能源及具身机器人等中高端垂直领域。对于 BGA、细间距 QFP、高密度 HDI 板，猎板强烈建议选择 OSP 或沉金，而非喷锡。

2.4 黑焊盘与金脆风险——沉金不是“越厚越好”

ENIG 如果工艺控制不好，可能出现黑焊盘（镍层被过度腐蚀）。BGA 焊点小，一旦发生黑焊盘，焊点界面强度急剧下降，可能整片 BGA 脱落或四角开裂。

同时，BGA 焊料体积小，化金金层溶入焊料后，金浓度更容易超过脆性相阈值，形成 AuSn₄ 脆性相，导致焊点脆断。BGA 区域如果做 ENIG，金厚必须严格控制，通常建议金厚控制在 0.05~0.1μm。

三、过孔工艺：BGA 区域盖油是红线，塞油是底线

BGA 布局中过孔不可避免，而过孔处理工艺直接决定 SMT 贴装良率。

3.1 三种过孔处理方式的本质区别

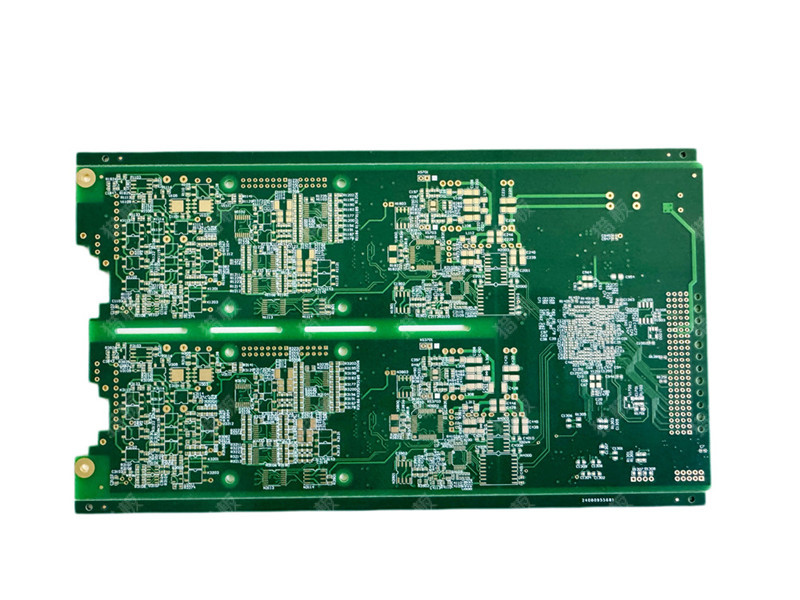

3.2 为什么 BGA 区域必须塞油？

开窗：回流焊中易发生“芯吸效应”，导致焊锡流入孔内造成少锡、虚焊，甚至锡珠飞溅引发 BGA 焊球间桥接短路。

盖油（仅过孔环面覆盖阻焊油，孔内中空）：阻焊油在固化过程中可能流入中空过孔，导致孔口发黄、油墨厚度不均，甚至爆锡或孔内藏锡，最终引发短路。

结论：BGA 区域的过孔必须采用塞油工艺，严禁使用盖油。塞油的核心步骤是先将过孔全孔用油墨或树脂完全填充堵死，再进行阻焊，彻底消除孔内藏锡、发黄、爆板等风险。

BGA 区域过孔塞油的检验标准：不透光、孔口无发黄、塞孔饱满无凹陷。

3.3 盘中孔（Via-in-Pad）——必须树脂塞孔+电镀填平

当 BGA 引脚间距降至 0.8mm 以下时，焊盘之间已没有足够空间容纳过孔和扇出走线，工程师只能选择将过孔直接打在焊盘上——这就是盘中孔（Via-in-Pad，简称 VIP）技术。

盘中孔是一把“双刃剑”。它带来了布线密度和信号完整性的提升，却将焊接可靠性压力前移到了 PCB 制造环节。未经妥善处理的盘中孔，在回流焊时会出现 “焊料虹吸” ——熔融锡膏沿孔壁流入孔内，导致焊盘少锡、虚焊甚至短路。

行业研究数据表明：当盘中孔凹陷深度从 5μm 增至 25μm 时，BGA 焊点平均空洞率从 2.1% 升至 22.6%，焊点剪切强度合格率从 98% 降至 51%。

油墨塞孔绝对禁止用于盘中孔。油墨在高温下流动性强，回流焊时可能从孔内流出；表面平整度差（凹陷 >0.1mm）；密封性不足。

猎板的解决方案：猎板采用真空树脂塞孔技术，在专用设备中先对整板完成抽真空后用机械刮刀将树脂油墨贯穿整个孔内并冒出，再以陶瓷磨板工艺磨平。采用日本住友树脂进行真空塞孔，塞孔饱满度可达 98% 以上，可确保 -65℃ 至 150℃ 温度范围内无气泡残留和高温稳定性。

对于高端应用，猎板还提供树脂塞孔工艺（盘中孔），使过孔表面与焊盘平齐，进一步保障焊接一致性。

四、测试验证：BGA 区域的“看不见”与“测不到”

4.1 焊点不可见——AOI 的盲区

BGA 焊接完成后焊点在封装下方，AOI 看不到，ICT 也不一定测得到，一旦虚焊、枕头效应、开裂，往往只能整体拆掉更换，甚至报废整板。

4.2 0.25mm 焊盘的飞针测试局限

当 BGA 焊盘尺寸小于 0.25mm 时，焊盘过于微小，飞针测试探针难以稳定、准确地接触焊盘完成电气导通性检测。此时飞针测试覆盖率大幅下降，部分线路网络的开短路风险无法被有效检出。

猎板的应对：

• 对于 0.25mm 及以上 BGA 焊盘，猎板采用飞针与 ICT 并行的多级测试策略，确保全网络覆盖测试。
• 猎板配备精密四线飞针测试机（协辰） ，前后高清晰 CCD 探头，精确定位测点中心，融合四线测试法与飞针测试技术。
• 猎板还配备了自动四线低阻测试机（大族） ，从行业惯用的二线导通性测试升级为四线低阻测试设备，有效拦截孔铜偏薄、线路缺损、局部铜厚不均、线路刮伤等功能性隐患。

四线低阻测试精度可达 0.1μΩ~0.1mΩ，尤其擅长检测是断非断线路的高阻异常、孔铜异物导致的阻值波动。对于汽车电子、医疗设备等高可靠性产品，这是关键的品质保障手段。

4.3 X-Ray 检测——BGA 内部焊点的“透视眼”

猎板引进了 X-Ray 检测设备，针对 BGA、CSP 等密脚封装，对其内部焊点质量进行有效的监督控制。采用 X 光透射成像原理，对高多层线路板内层、压合、钻孔重合度进行透视成像检查。

五、常见问题

Q1：BGA 区域一定要用沉金吗？OSP 行不行？

OSP 可以用于 BGA，但受 OSP 膜厚、存储时间、回流次数、铜面氧化影响较大，工艺窗口相对窄。OSP 保质期通常为三个月。对于汽车电子、工控等长寿命、高可靠性产品，沉金是更稳妥的选择。猎板建议：对于原型验证可考虑 OSP，批量生产建议沉金。

Q2：BGA 区域的过孔盖油真的不行吗？

绝对不行。盖油只是覆盖焊环表面，孔内中空。回流焊时孔内空气膨胀可能导致爆锡，锡珠飞溅到相邻 BGA 焊球间造成短路。BGA 区域过孔必须塞油，高可靠性产品甚至需要树脂塞孔。

Q3：BGA 焊盘小于 0.25mm 怎么办？

飞针测试覆盖率会大幅下降。建议采用测试架进行测试，测试架采用定制精密探针阵列，能够精确对准微细焊盘。同时建议在项目早期完成可行性验证。

Q4：盘中孔用什么工艺最可靠？

油墨塞孔绝对禁止。对于 BGA 盘中孔，树脂塞孔+电镀填平是最常用的组合方案。猎板采用真空树脂塞孔技术，塞孔饱满度可达 98% 以上。对于 IPC-6012 Class 3/A 高可靠性应用，电镀填孔可提供最佳的电气和热性能。

Q5：BGA 区域为什么成本更高？

因为 BGA 区域在每一个环节都有更高的要求：

• 表面处理需要沉金而非喷锡
• 过孔需要塞油/树脂塞孔而非简单盖油
• 可能需要四线低阻测试而非普通飞针
• 可能需要 X-Ray 检测
• 阻焊对位精度要求更高（猎板 ±3mil）

总结

BGA 区域之所以被“区别对待”，根源在于 BGA 封装本身的特殊性——焊点不可见、间距极小、焊料体积小、应力集中。这些特性决定了 BGA 区域在设计、表面处理、过孔工艺和测试验证的每一个环节，都必须采用比普通 SMT 焊盘更严格的工艺标准。

从设计的 NSMD 焊盘选择与 0.25mm 尺寸边界，到表面处理的沉金优先于喷锡；从过孔工艺的“盖油是红线、塞油是底线”，到盘中孔必须树脂塞孔+电镀填平；从飞针测试的 0.25mm 局限到四线低阻和 X-Ray 的深度检测——每一个环节的“特殊对待”，都是在为 BGA 焊点的长期可靠性保驾护航。

对于汽车电子、工业控制、电力电源、储能新能源、具身机器人等对可靠性要求极高的领域，BGA 区域的工艺处理是否到位，直接决定了产品能否在严苛环境下长期稳定运行。选择一家具备完整 BGA 工艺能力、通过 IATF16949 认证的 PCB 工厂，是从设计源头规避风险的关键一步。
