在汽车电子、工业控制、电力电源、储能新能源以及具身机器人等中高端应用领域，PCB早已不只是“电路连接载体”，而是整机系统的性能底座与安全基石。域控制器、自动驾驶模块、BMS电池管理系统等产品需要在有限板面内集成大量功能，传统通孔板占用的贯穿空间已成为不可接受的浪费。

当一款产品需要用到HDI板时，工程师和采购人员最先遇到的难题往往是：一阶、二阶、三阶、Anylayer到底有什么区别？我的项目到底该选哪一种？

阶数不同，工艺复杂度不同，制造成本不同，交付周期不同，最终产品的可靠性也不同。选错了，要么成本超支，要么性能不达标。本文将从定义、结构、工艺、应用场景、成本等维度，结合猎板PCB的实际制程能力与出货标准，系统梳理这四种HDI类型的本质区别。

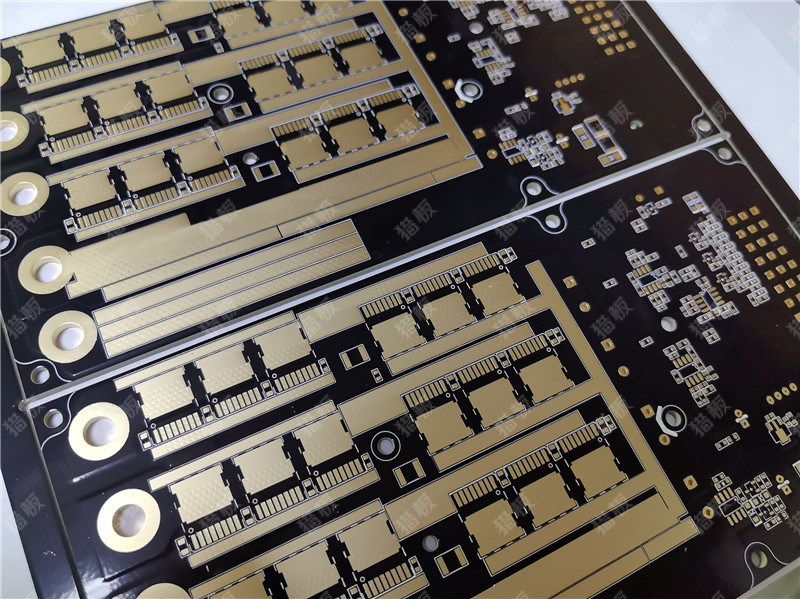

一、什么是HDI的“阶”？

在深入讨论之前，首先需要明确一个基础概念：HDI的“阶”到底指什么？

HDI（High Density Interconnect，高密度互连）板相对于普通通孔多层板，其铜层之间通过微盲孔和埋盲孔实现互连。微盲孔和埋盲孔一般是通过增层（Build-up layer）的方式来实现的，而根据增层的多少，可以将HDI划分为一阶、二阶、三阶和任意层HDI（Anylayer HDI）。

更精确地说，阶数由激光盲孔一次穿透的玻璃纤维布介质层数决定——穿透一层为一阶，穿透两层为二阶，穿透三层为三阶。而Anylayer则跳脱了阶数框架，采用逐层搭建方式，实现任意两层间的自由互连。

HDI阶数越高，盲孔和埋盲孔越多，布线密度就越高。Anylayer就是HDI中最高密度的板型。

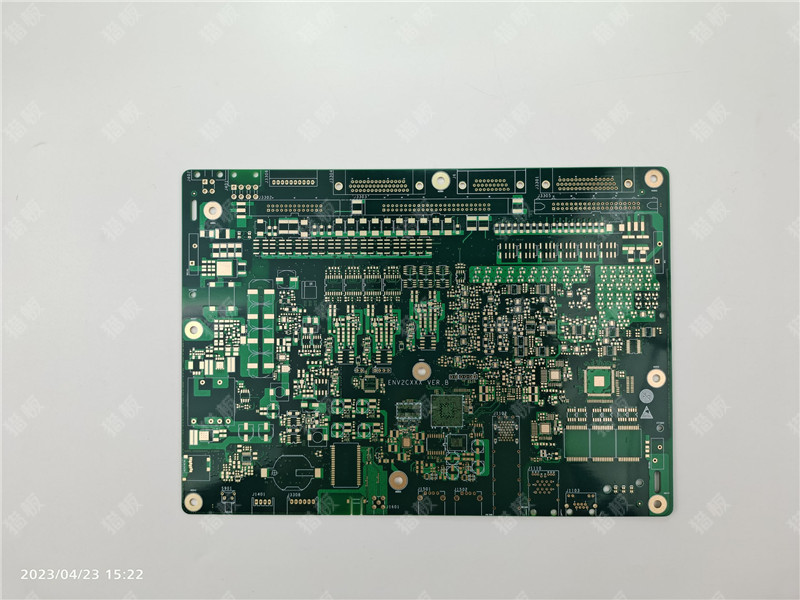

二、一阶HDI：入门级基础工艺

2.1 定义与结构

一阶HDI是HDI板中最基础、最简单、成本最低的一种类型。其定义非常明确：在PCB板的顶层和底层各进行一次激光钻孔操作，形成从表层到相邻内层的盲孔。整个板子只有一层盲孔结构，没有任何埋孔。

从结构上看，一阶HDI板通常以“1+N+1”或“1+N+N+N+1”的形式呈现。以一块六层板为例：从第一层钻到第二层，从第六层钻到第五层，中间的第三层和第四层之间的连接仍然使用传统机械通孔来实现。

2.2 工艺特点

一阶HDI全程仅需“单次钻孔+单次填孔”，工序简洁，对位容差大，良率极易控制。先完成整板基础压合，再以激光从表层烧穿第一层铜箔与绝缘介质，使盲孔精准止于第一层内层铜箔表面，一次电镀填孔完成导通。

2.3 应用场景与成本

一阶HDI多用于对布线密度和板厚精度要求不高的领域，如普通工业控制板、常规数码设备主板等。一阶HDI是目前市场上用量最大的HDI板类型，设计复杂度适中，交期较快。

成本方面，一阶HDI在HDI家族中是最经济的方案，成本增加约20%-50%。

2.4 猎板制程能力参考

猎板PCB支持一阶HDI覆盖4至10层。典型结构包括1+N+1和1+N+N+N+1等形式，其中埋孔直径需控制在0.3mm以内。对于一阶HDI设计，猎板的激光盲孔最小直径可达0.075mm（约3mil），机械盲孔最小0.15mm。无激光盲埋结构时，机械孔铜厚度≥18μm。

三、二阶HDI：双重激光钻孔工艺

3.1 定义与结构

二阶HDI在板子上存在两次或两次以上的盲孔堆叠——盲孔不仅连接表层和第一层内层，还会从第一层内层继续向下钻到第二层内层。

二阶HDI的结构形式包括2+N+2、1+1+N+1+1、1+1+N+N+N+1+1等。二阶HDI需导通两层介质，单次激光能量难以兼顾成孔品质与纵横比，因此行业普遍采用两种方法：

错位叠孔法：先钻L2-L3盲孔并电镀填孔，压合后再钻L1-L2盲孔，上下孔位相互错开，不重叠。优势是良率高、容错性强；短板是需要预留错位空间，占用布线面积。

正对叠孔法：二次钻孔需精准对准下层孔位，使上下孔垂直贯通，形成贯穿两层介质的直通盲孔。核心难点在于首次填铜的平整度要求极高——若底层填孔存在凹陷或凸起，二次激光受热不均，易致钻孔不彻底或击穿底层铜箔。

3.2 应用场景与成本

二阶HDI适合8层以上的高端电路板，用于0.4mm及以下间距的BGA芯片、CPU/GPU等高端芯片的扇出。成本约为一阶的2-3倍。

3.3 猎板制程能力参考

猎板支持二阶HDI覆盖6至10层。二阶结构包括1+1+N+1+1和1+1+N+N+N+1+1等形式。猎板的激光盲埋孔工艺已实现稳定量产。激光填孔电镀深度范围为0.05mm-0.15mm，深度公差控制在±15%以内。有激光盲埋结构时，机械孔铜厚度≥13μm。

四、三阶HDI：传统阶数工艺的高阶天花板

4.1 定义与结构

三阶HDI的定义是在板子上存在三次或三次以上的盲孔堆叠。三阶HDI可单次激光穿透三层介质（如L1-L4），或通过三次叠孔实现多层互连。

4.2 两大核心难点

激光参数极难把控：能量不足则介质烧穿不彻底；能量过大则击穿孔底铜箔，或导致孔壁呈喇叭口变形，影响导通可靠性。

多层对位精度苛刻：三次钻孔需逐层对准内层预埋焊盘，而板材热胀冷缩及涨缩变异易引发孔位偏移。采用错位叠孔虽可降低部分难度，但随着层数增加，错位所需空间持续增大，严重压缩布线区域。

4.3 应用场景与成本

三阶HDI通常用于八层以上、元器件密度极高的设计。成本呈指数级上升，每增加一阶，制造成本上升约20%-30%。

4.4 猎板制程能力参考

猎板已具备1至3阶以及任意层叠构的支持能力。在更高阶领域，猎板支持最高26层多层板及HDI一阶至三阶工艺。线宽间距最小可做到2mil（约0.05mm），稳定量产能力为3mil/3mil。层间对位精度达±15μm。

五、Anylayer（任意层）：HDI的终极形态

5.1 定义与结构

Anylayer并非三阶的简单延伸，而是制造逻辑的根本变革。

传统HDI先制芯板再叠加外层，而Anylayer采用逐层搭建模式：每压合一层铜箔，即激光钻孔、真空填铜电镀、陶瓷磨板打磨，循环往复十余次甚至二十余次，最终实现任意两层间的无限制互连。任意层HDI允许在PCB的任何一层与任何另一层之间，通过微盲孔实现直接电气互连，而无需依赖贯穿整个板的埋孔或通孔作为中转。

5.2 三大工艺难点

超高精度对位补偿：每层钻孔需与原始设计数据实时匹配，必须配备CCD涨缩动态补偿系统，消除多层累积偏移。

零缺陷填铜与超平打磨：所有盲孔须100%填实铜材，杜绝空洞，再经陶瓷磨板至超低粗糙度，否则后续压合会出现分层、起泡或剥离。

层间对位精度要求极高：通常需控制在±25μm以内。任意层HDI是旗舰智能手机主板（如苹果、华为）的不二之选。

5.3 核心优势

Anylayer HDI能够显著提升布线密度，释放了所有层间的互连资源，可在最小空间内实现最复杂的布线，节省40%-60%的布线面积。相比传统通孔结构，微盲孔尺寸更小、路径更短，可以降低寄生参数影响，减少信号反射和传输损耗。

5.4 成本

Anylayer的成本远高于一阶和二阶，通常是相同层数普通HDI的2-4倍，甚至更高。每增加一层叠孔都需要额外的压合、激光钻孔、电镀和检测工序，导致良率挑战增大。

5.5 猎板制程能力参考

猎板已具备任意层叠构的支持能力，激光盲埋孔工艺已实现稳定量产。激光盲孔最小直径可达0.075mm（约3mil），机械盲孔最小0.15mm。通过CO₂激光与UV激光混合钻孔技术，针对大尺寸板的翘曲特性动态调整能量参数，实现了微孔加工良率提升至98%以上。

六、工程师和采购的常见问题

Q1：一阶、二阶、三阶、Anylayer最直观的区别是什么？

最直观的区别是激光钻孔的次数和孔的结构。一阶只有一次激光钻孔（如1+N+1）；二阶有两次激光钻孔和两次压合（如2+N+2）；三阶有三次或以上；Anylayer则是逐层搭建、任意两层均可直接互连。

Q2：阶数越高越好吗？

并非如此。阶数越高，工艺复杂度、制造成本和交付周期都呈指数级上升。每增加一阶，制造成本上升约20%-30%。除非布线密度确实无法满足，否则不建议盲目追求高阶数。工程师应根据BGA引脚间距、信号速率、产品可靠性等级完成选型，不可盲目选用高阶盲埋结构抬高生产成本。0.5mm-0.65mm间距通常一阶HDI即可满足；0.4mm及以下需要考虑二阶。

Q3：Anylayer和普通HDI最大的不同是什么？

Anylayer采用逐层搭建模式而非先制芯板再叠加外层。每一层都通过激光盲孔直接与相邻层互连，实现任意两层间的自由互连。Anylayer通常用于10层以上的高端HDI。

Q4：孔铜厚度在不同阶数的HDI中有什么区别？

这是工程师和采购最容易忽略的问题。有激光盲埋孔和没有激光盲埋孔，孔铜标准完全不同。

对于无激光盲埋孔的HDI板，机械孔铜厚度需≥18μm（猎板默认执行此标准，高于行业常见的15-18μm）。对于有激光盲埋孔的HDI板，机械孔铜厚度≥13μm。原因是激光填孔电镀工艺本身已经实现了孔的金属化填充，通孔承担的角色有所不同。

对于汽车、工控等对导通稳定性要求更高的市场，可推荐使用≥20μm孔铜；多层板领域推荐20μm孔铜。猎板拥有18μm、20μm、25μm、30μm、35μm等多个孔铜等级可供选择。

Q5：HDI板的最小孔径能做到多少？

普通PCB主要采用机械钻孔，最小通孔孔径通常为0.5mm左右。HDI板则采用激光钻孔，孔径可控制在0.1-0.15mm。猎板激光盲孔最小直径可达0.075mm（约3mil），机械钻孔最小孔径可达0.15mm。

Q6：HDI板的翘曲度怎么控制？

不对称的叠层结构在压合过程中容易因热膨胀系数差异导致板子翘曲。猎板的翘曲度出货标准分为两级：常规≤0.75%，高可靠性产品可指定≤0.5%。对于汽车电子、工控等领域，建议直接选用≤0.5%的严苛标准。

Q7：高阶HDI对设备和工艺有什么特殊要求？

高阶HDI（尤其是Anylayer）对设备和工艺控制提出了极高要求：

• 激光钻孔：需要高精度激光设备，每层激光孔需与内层焊盘实现超高精度对位
• 填孔电镀：所有盲孔须100%填实铜材，杜绝空洞
• 层间对位：需配备CCD涨缩动态补偿系统，消除多层累积偏移
• 精细线路：线宽间距需控制在2-3mil级别

猎板配备了源卓全自动高精密线路LDI曝光机、天准/源卓全自动高精密线路LDI曝光机、全自动CCD三机连印阻焊印刷机等先进制造设备，以及大族在线AOI自动光学检测机（最高识别精度50μm）、精密四线飞针测试机等检测设备，为高阶HDI的量产提供了设备保障。

总结

HDI的阶数选择本质上是在布线密度、制造成本和产品可靠性之间做权衡。

• 一阶HDI：成本最低、工艺最成熟，适合大多数常规工业控制和消费电子应用
• 二阶HDI：需要更高布线密度时的主流选择，适合0.4mm间距BGA和8层以上设计
• 三阶HDI：工艺难度显著提升，适合极高密度设计
• Anylayer：HDI的终极形态，适合旗舰级产品和极限空间要求

对于汽车电子、工业控制、电力电源、储能新能源和具身机器人等高可靠性应用领域，建议工程师和采购在选型时重点关注以下几点：

1. 不要盲目追求高阶数——满足设计需求即可，避免过度设计导致成本失控
2. 明确孔铜厚度要求——有激光盲埋孔和无激光盲埋孔的孔铜标准不同，需在设计中明确标注
3. 关注翘曲度标准——汽车电子和工控领域建议选用≤0.5%的严苛标准
4. 选择具备完整HDI制程能力的供应商——从一阶到Anylayer的全面覆盖能力，是保障产品从打样到量产一致性的基础

猎板PCB作为一家聚焦“互联网+工业4.0”的智慧工厂，在HDI领域已具备一阶至三阶以及任意层叠构的全面制程能力，激光盲埋孔工艺实现稳定量产。从微米级制程精度到全流程特殊工艺定制，从汽车电子到工业控制，猎板为高可靠性HDI应用提供了从设计到交付的全链路保障。
