提到化学镍钯金（ENEPIG），相信做过高端PCB的工程师都不陌生。既能焊接，又能做金线、铝线和铜线键合，综合性能全面，还解决了传统沉金（ENIG）工艺中令人头疼的“黑盘”问题。听起来全是优点——既然这么好，为什么没有取代沉金和电金？

原因很简单：镍钯金不是你想做就能做的。

作为一名在PCB行业摸爬滚打多年的工程师，我见过太多因为选错表面处理而翻车的案例。汽车BMS控制板焊点开裂、光模块邦定强度不足、工业电源板在高温高湿环境下批量失效——这些问题追根溯源，往往都指向同一个问题：对镍钯金工艺的理解不够深，对工艺门槛的认知不够清。

今天这篇文章，我用实际数据和工艺逻辑，把镍钯金这件事彻底讲透。

一、为什么会出现镍钯金？

先搞清楚一个概念：“黑盘”。

沉金工艺通过化学镀方式在铜层上沉积镍层后再浸金，形成双层金属结构。但浸金靠的是置换反应——金落到镍面上的同时，下面的化学镍会发生溶解。如果控制不当，镍层可能出现局部过度腐蚀。金面和厚度数据看起来正常，焊点却可能在焊接或可靠性测试后沿镍层附近开裂。

“黑盘”缺陷最棘手的地方在于：它往往很隐蔽，从外观上看板件不会有明显降级现象，因此可能通过外观检查流入客户端，在装配后导致元器件焊点强度不足，最终导致功能失效。

镍钯金正是在这样的背景下诞生的。它在镍和金之间增加了一层化学钯（Pd），钯层可以减少浸金液直接攻击镍层的机会，也能阻挡镍向金表面扩散，从而降低传统ENIG“黑盘”的主要风险。

注意关键词：是“降低风险”，不是“任何条件下都不会发生腐蚀或界面失效”。

二、镍钯金难在哪里？——三层结构，三倍难度

从流程上看，镍钯金无非是依次做出镍、钯、金三层。但量产真正难的，是让三层长期配合稳定。

镍层的磷含量、表面形貌和孔隙状态，会影响钯层沉积；钯层是否连续，又会影响浸金和后续键合。三层厚度都合格，不代表界面一定健康，也不代表焊点和键合一定可靠。

这里我引用猎板工程师在实测解析中的一段话，说得非常直白：

“镍层的沉积质量是关键的屏障。要是镍层厚度过薄，或者是包含有过多杂质，那么氧化问题就会接踵而来。在猎板的生产流水线上，我们对化学镍的pH值以及温度波动都进行严格把控，任何微小偏差都有可能致使镍层出现孔隙。”

厚度也不是越大越好。

• 钯太薄，覆盖和阻挡作用不足
• 钯太厚，会改变焊接时的溶解和界面反应。研究显示，过厚的钯层（>0.15μm）会引发应力累积，在超声能量作用下加剧钯层碎裂风险
• 金层太薄可能保护不足，加厚则会增加成本，并可能影响焊料中的金含量

金层还面临一个经典悖论：过厚的金层会引发“金脆”现象——焊接时金与锡形成脆性的金属间化合物，导致焊点开裂。

镀完以后，水洗、包装、储存、表面污染和回流次数，也会继续影响焊接与键合。只看外观和XRF测厚，还不能证明终端可靠。

三、为什么没有取代沉金和电金？——用得上很值，用不上就是成本

多一层钯，就多一套药水、检测和槽液管理，工艺开发及可靠性验证的成本也会增加。

如果产品只做普通焊接： 成熟的ENIG、OSP或喷锡通常已经够用。沉金平整度好、可焊性优良、成本相对可控，消费电子大量采用就是这个道理。

需要反复插拔和耐磨接触： 电镀硬金更合适。电镀镍金（硬金）金层厚、耐磨性好，适合边沿连接器等高频插拔场景。

只有当一块板既要焊接，又要做线材键合时，ENEPIG的综合能力才更有价值。

四、什么时候非镍钯金不可？——金线邦定场景的核心需求

这是镍钯金真正的“主场”。

金线邦定的机理是金—金（Au-Au）固态金属扩散键合——金线压到焊盘上，靠热、压力和超声能量形成连接。金层不会像回流焊那样熔进锡里，金是要一直留着的。

问题恰恰出在这里。普通沉金的金层下面直接挨着镍层。在温度和时间的作用下，镍元素会向金层迁移。由于镍极易氧化，迁移至金层后导致金层氧化物含量增多，邦定性能大幅下降。更让人头痛的是：这类问题并不一定在出厂时暴露——出厂时合格、外观也正常，但经过高温、高湿、热循环或一段时间存放后，再测拉力，强度才开始下降。

镍钯金在镍和金之间引入了一层钯。 钯的化学稳定性远高于镍，能够完全抵御金药水的置换侵蚀。更重要的是，钯层阻挡了镍元素向金层扩散，使得金层能够保持较好的洁净状态。这就是镍钯金“在防什么”的答案——防的不是别的，就是镍的迁移和氧化。

猎板在针对金线邦定的应用建议中明确指出：沉金板不推荐用于金线邦定。即便工艺精度再高，也无法改变ENIG的底层材料特性——镍元素向金层迁移是材料学层面的根本问题。镍钯金则凭借钯层阻挡了镍元素向金层扩散，使金层保持较好的洁净状态，回流前后邦定性能均不受影响。

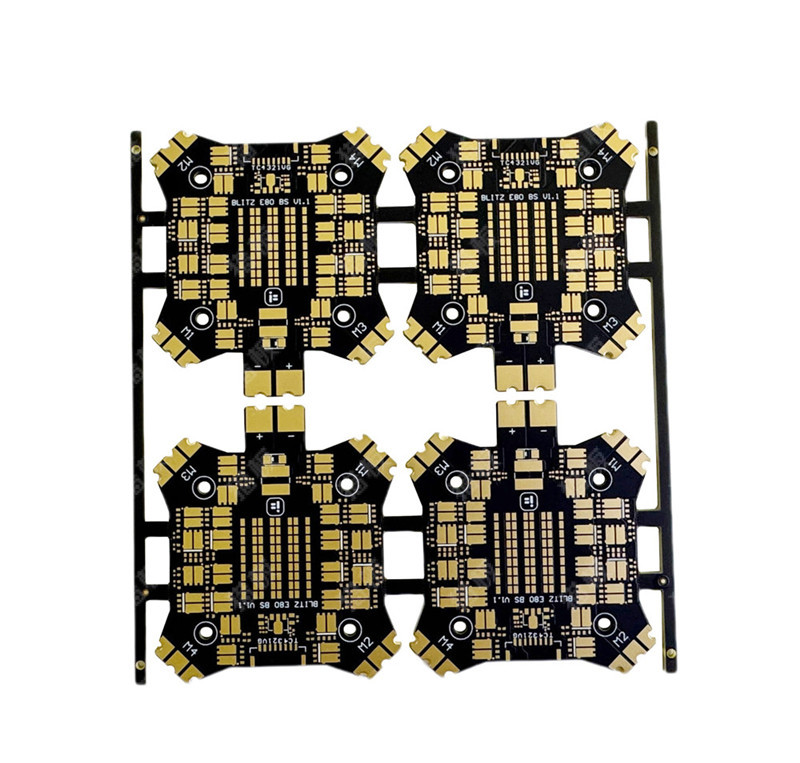

五、猎板的镍钯金工艺能力——数据说话

镍钯金工艺对工厂的制程能力要求较高，在市场上并不常见。一家工厂能否做好镍钯金，核心在于三点：镀层厚度的精确控制、槽液管理的稳定性、出货检验的严格性。

猎板镍钯金工艺严格遵循IPC-4556标准。IPC-4556对ENEPIG各镀层厚度有明确规范：镍层3.0-6.0μm、钯层0.05-0.15μm。

猎板的工艺控制参数为：

• 镍层（Ni）：3-6μm——作为阻隔层防止铜向金层扩散
• 钯层（Pd）：0.05-0.15μm——镍钯金最核心的“灵魂层”，阻挡镍迁移和氧化
• 金层（Au）：0.03-0.05μm——提供可焊性和抗氧化性，薄而精准

猎板针对镍钯金工艺还设定了钯层厚度0.05-0.15μm、金层厚度0.03-0.1μm的制程能力范围。这些参数并非随意设定，而是基于大量失效分析得到的最优解。金层厚度控制在0.05至0.1μm之间——这并非吝啬，而是基于大量失效分析所得到的最优解。

在出货标准方面，猎板的镍钯金PCB遵循IPC-A-600J III级验收标准【参考猎板出货标准】，配合孔壁粗糙度≤20μm、孔铜平均20-25μm、翘曲度≤0.5%等精密控制指标，确保产品在严苛工况下的长期稳定运行。

在猎板某新能源汽车BMS控制板案例中，镍钯金工艺使焊接良率从92%提升至99.6%。针对汽车电子-40℃~150℃的工况，猎板优化了镍钯金工艺参数。某车载雷达项目验证显示，该方案通过3000小时高温高湿（85℃/85%RH）测试，故障率＜0.01%。行业测试数据也显示，ENEPIG相比ENIG可降低焊点失效率高达90%。

六、常见问题板块

Q1：沉金和镍钯金在外观上能区分吗？
不能。外观上几乎看不出区别。两者的差异在镀层结构和长期可靠性上，不在颜色上。只看外观和XRF测厚，不能证明终端可靠。这也是为什么很多工程师直到产品批量失效才发现选错了工艺。

Q2：镍钯金的金层是不是越厚越好？
恰恰相反。过厚的金层会引发“金脆”现象——焊接时金与锡形成脆性的金属间化合物，导致焊点开裂。猎板的标准是严格控制金层厚度在0.05-0.1μm之间。

Q3：镍钯金可以做铝线邦定吗？
可以。镍钯金同时支持金线和铝线键合，被誉为“全能型表面处理工艺”。铝线邦定将铝丝键合到镍层表面，金层只需覆盖镍层防止氧化即可。

Q4：镍钯金能承受多少次回流焊？
镍钯金因钯层阻隔镍氧化，可耐受5次以上无铅回流焊（峰值温度260℃）。常规沉金板经三次无铅回流焊后，焊点剪切力显著下降，而镍钯金板剪切力表现稳定。

Q5：镍钯金成本比沉金高多少？
额外的钯沉积步骤会使工艺复杂性和材料成本增加约30%至50%。但如果产品需要金线邦定或对长期可靠性有严苛要求，这笔投入是值得的。猎板在实际量产中发现，当钯层能够精准控制时，总体物料成本反而可以降低10%-15%——因为钯层使得金层可以做得很薄，用金量比沉金还低。

Q6：镍钯金有没有失效风险？
有。化学镍钯金被称为“万能涂层”，但成本高昂且不可返工，一旦发生失效，损失也使得一般企业难以承担。失效样品焊盘局部位置镍镀层存在严重镍腐蚀现象，导致镍钯界面出现间隙甚至分层，最终导致键合过程中钯层脱落而出现键合不良。这也是为什么选择有足够工艺积累的供应商至关重要。

Q7：猎板做镍钯金有哪些优势？
猎板已通过ISO9001、IATF16949质量管理体系认证，以及ROHS、REACH、UL等产品认证。珠海拥有2个自营生产基地、150余名高精密多层板技术工程师、520余台先进制造设备。在镍钯金工艺上，猎板实现了原子级镀层控制，通过自主研发的化学镀设备实现了镍层（3-5μm）/钯层（0.05-0.1μm）的精确控制。

总结

镍钯金没有全面普及，不是因为它不够好。

用得上，它很值；用不上，多出来的性能就是多出来的成本。

作为工程师和采购，在做工艺选型时，我的建议是：

1. 如果产品只需要SMT贴片，不需要金线邦定——沉金完全够用，成本更低，工艺更成熟。

2. 如果产品需要金线邦定（COB封装、光模块、半导体封装、汽车电子等） ——沉金板不推荐用于金线邦定。镍元素向金层迁移是材料学层面的根本问题，再高的工艺精度也无法改变。金线邦定用途应优先评估镍钯金方案。

3. 如果产品涉及汽车电子、工业控制、电力储能、新能源、具身机器人等对长期可靠性有严苛要求的领域 ——镍钯金凭借其三层结构和卓越的抗腐蚀、抗老化能力，是更可靠的选择。

4. 选择供应商时，不能只看“能做镍钯金” ——更要看镀层厚度的控制精度、槽液管理的稳定性、出货检验的严格性。这些看不见的细节，决定了一块PCB五年后能否正常运作。

最后说一句：在PCB行业摸爬滚打二十年，我见过太多“看上去没问题、用起来出问题”的案例。镍钯金不是你想做就可以做的，它考验的不是设备的先进程度，而是对工艺细节的敬畏程度。
