在新能源汽车、储能系统、工业电源等大功率应用场景快速扩张的背景下，厚铜PCB正从“特殊工艺”走向“主流需求”。然而，许多工程师在layout阶段对厚铜的制造边界缺乏清晰认知——线宽留多少余量、纵横比该如何控制、内层铜厚是否需要特殊压合结构，这些问题往往在设计定稿后才暴露出来，导致多次改版、延误项目周期。

与此同时，采购人员在筛选供应商时也常面临信息不对称的困境：同是“3oz铜厚”的报价，不同厂商的工艺路线、设备能力和良率差异极大，低价背后往往隐藏着电镀不均、蚀刻过度、层压空洞等质量隐患，最终影响终端产品的长期可靠性。

本文不堆砌空洞的概念，而是基于猎板PCB的实际制程能力与出货标准，从蚀刻、层压、钻孔电镀、阻焊塞孔四个维度，系统拆解厚铜板的工艺难点，并结合汽车电子、工业电源、储能、具身机器人等不同应用场景，给出有针对性的设计建议和选厂策略。希望为工程师和采购提供一份从设计到交付都可落地的参考。

一、什么是厚铜PCB？为什么它越来越“热”？

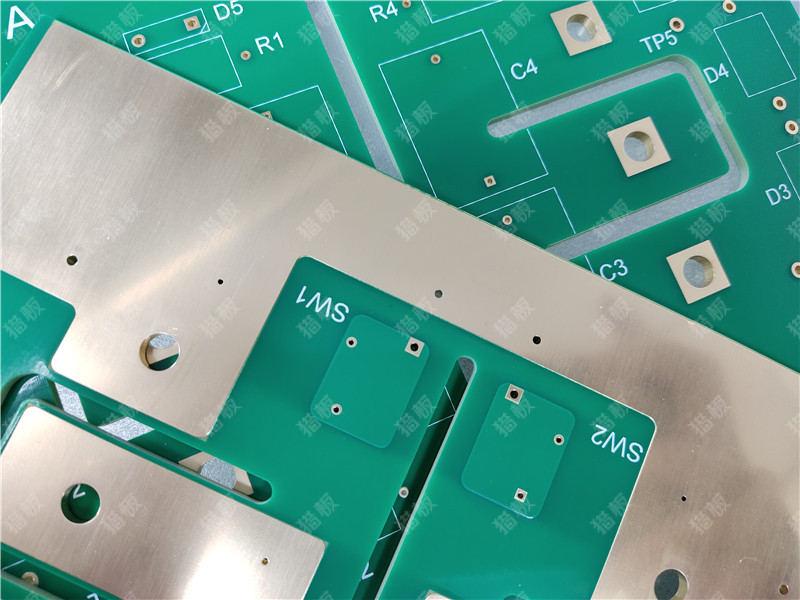

在PCB行业，铜厚通常以盎司（oz）为单位计量——1oz铜均匀铺在1平方英尺面积上，厚度约为35μm。常规PCB的铜箔厚度多为0.5oz至1oz，而厚铜PCB通常指铜箔厚度达到3oz（105μm）及以上的电路板。

厚铜板的价值在于载流能力——铜厚从1oz增加到3oz，导体截面积扩大3倍，电阻降至原来的1/3，同等电流下的功率损耗和温升显著降低。正因如此，厚铜PCB正被广泛应用于新能源汽车功率电子、工业电源、储能系统、数据中心服务器电源等高电流、高功率场景。

尤其在新能源汽车领域，动力电池组工作电压可达800V，峰值电流达数百安培，BMS、OBC车载充电机、DC-DC模块等核心部件普遍要求3oz至5oz的铜厚。工业控制和电力电子领域同样面临类似的大电流挑战——电源模块、变频器、焊接设备等对PCB的载流和散热能力提出了严苛要求。

然而，铜厚每增加1oz，制造难度不是线性上升，而是指数级攀升。厚铜板制造的核心痛点集中在蚀刻、层压、钻孔、电镀等环节。本文将从这四大工艺难点切入，结合猎板PCB的实际制程能力，为工程师和采购提供一份可落地的技术参考。

二、难点一：蚀刻——侧蚀是厚铜的头号“隐形杀手”

问题本质

蚀刻是厚铜PCB制造中最先遇到的“拦路虎”。蚀刻液对铜层的侵蚀并非垂直向下，而是同时向侧向侵蚀——这种现象被称为侧蚀。铜越厚，侧蚀越严重。

当铜厚达到3oz（105μm）时，侧蚀量可达线宽的30%-50%。这意味着设计师画了一条100μm的线，蚀刻后可能只剩下50-70μm——线宽严重收缩，阻抗失控，信号完整性被破坏。更麻烦的是，侧蚀还容易导致线形畸变、线宽不一致，在高密度布线区域尤其致命。

行业应对与猎板方案

行业通用的做法是蚀刻补偿——在设计阶段提前将线宽做宽，抵消侧蚀带来的损失。不同铜厚的补偿量差异显著：

• 1oz铜厚：补偿约10-15μm
• 2oz铜厚：补偿约30-50μm
• 3oz及以上：补偿需超过60μm，需多轮验证

但补偿不是简单的“全线加宽”。不同区域的铜厚分布、线路密度不同，需要的补偿量也不同。补偿不足会导致线幼（线宽过窄），补偿过度则可能引发短路。

猎板在蚀刻环节的应对策略体现在设备与工艺的双重保障上。猎板采用DES超厚铜真空精密蚀刻连线，将显影、蚀刻、退膜三段工序整合为水平连线设计。蚀刻段采用喷淋式+真空蚀刻工艺——真空处理可吸附板面残留的已反应药水，让喷淋新液与铜面持续有效接触交换，优先避免了药水反应时的“沙滩效应”，有效保障厚铜线路的精度。

更重要的是，猎板采用的是负片电镀减法工艺：先针对整板面加厚铜，再对无需保留的基材位进行酸性蚀刻。相比传统正片加法工艺，负片工艺的镀铜密度、均匀性、线路工整度和蚀刻精准度均更优。配合竞铭全自动垂直电镀线≥97%的镀铜均匀性，为后续蚀刻提供了厚度高度一致的铜层基础，大幅减少了因铜厚不均导致的局部过蚀或残留问题。

三、难点二：层压——厚铜与PP片的“结合之痛”

问题本质

多层厚铜板的层压是另一个“噩梦级”难题。厚铜线路凸起高、间隙深，半固化片（PP）在高温高压下需要填充更深的线路间隙。如果PP片的树脂量不足或流动性不够，就会产生缺胶、空洞、分层等问题。

更隐蔽的风险在于热膨胀系数（CTE）不匹配。铜的CTE约为17-20ppm/℃，而FR-4基材的CTE在不同方向差异较大。厚铜与基材在冷热循环中积累应力，容易导致板面翘曲，在多层板压合时问题更为突出。

行业应对与猎板方案

层压问题的核心解法在于材料选择与工艺参数的精准匹配。行业经验表明：厚铜板需要选择流动性好的半固化片（如1080或2116型）来保证树脂填充量；同时需要增加铆钉固定，加强芯板之间的固定，减少压合过程中的滑板风险。

猎板在高多层厚铜板的层压方面拥有成熟的工艺体系。猎板的压合线可支持4-26层板的压合生产，针对厚铜板的特点，在压合参数上做了针对性调整——包括延长高温段持续时间以增加半固化片的固化效果，以及通过严格的棕化工艺保障铜面与PP片的结合力。

板材选择同样关键。猎板提供建滔、生益等主流FR-4板材，TG值覆盖130℃至170℃以上。对于汽车、电源等高可靠性场景，高TG板材（TG≥170℃） 是更优选择——其在高温环境下具有更好的热稳定性，不易发生变形和分层。猎板的板材库里同时提供无卤素、黑芯、黄芯等多种选择，可匹配不同应用场景对介电性能、阻燃等级和环保要求的差异化需求。

翘曲度方面，猎板常规控制在对角线长度的0.75%以内，并可定制≤0.5%。

四、难点三：钻孔与电镀——深孔里的“均匀性战争”

问题本质

厚铜板的钻孔面临钻头磨损加速的问题。铜的硬度远高于基材，厚铜层对钻头的切削力要求更高，钻头寿命显著缩短。如果钻孔参数（转速、进给速度）不匹配，容易出现孔壁粗糙、喇叭口、毛刺等缺陷。

电镀环节的挑战同样不容忽视。厚铜板往往伴随着高纵横比（板厚与孔径之比）——板子厚、孔又小，药水很难顺畅地流入孔内完成均匀的孔壁沉铜。电流密度分布不均导致的边缘效应和孔内“狗骨”效应，会使镀层厚度偏差达到20μm以上。

行业应对与猎板方案

猎板在钻孔环节配备东台、大族等品牌的数控钻机。大族设备采用花岗岩底座和横梁，热膨胀系数极低，定位精度±0.05mm，自钻孔精度±0.018mm。针对厚铜板的钻孔，设备具备自动刀径/断刀检测功能，可全面杜绝槽孔歪斜、漏钻孔、孔径不符等问题。

电镀是猎板的核心优势环节。猎板采用台湾竞铭全自动垂直电镀线，其镀铜均匀性≥97% ，深孔能力≥90%，板厚与孔纵横比可达13:1。行业常规的纵横比能力多为6:1至8:1，猎板的能力已显著超出行业平均水平。

猎板电镀线的几大技术创新值得关注：

• 空气能中央热水循环系统替代传统电力加热管——加热时与药水无接触交叉，防止金属杂质污染，同时规避加热管直接接触药水导致的药温不均衡问题
• 定制化阳极、超声波及侧喷设计——有效避免板面和孔铜厚度不均
• 微晶磷铜球替代传统工厂使用的二次回收铜角或铜块——镀铜密度、延展性、有机杂质控制均更优

孔铜厚度方面，猎板通孔孔铜默认平均值≥18μm（符合IPC二级标准），并可定制20μm、25μm、30μm、35μm等多个等级。对于汽车电子、工控等高可靠性应用，猎板推荐孔铜≥20μm——在设备通电中的稳定性和电镀消耗均表现更佳。

五、难点四：阻焊与塞孔——厚铜表面的“覆盖难题”

问题本质

厚铜板的阻焊印刷比普通板困难得多。铜面与基材之间存在明显的高度差——线路凸起高，基材凹陷深。阻焊油墨印刷时，高处的油墨可能偏薄甚至露铜，低处的油墨又可能堆积过厚。如果阻焊覆盖不充分，焊接时容易出现锡珠短路或焊盘间连锡。

过孔处理同样面临挑战。厚铜板的过孔往往需要塞孔来防止焊接时锡膏流入孔内造成虚焊或短路。但厚铜板的孔壁铜层厚，孔径控制难度大，塞孔不饱满或存在气泡都会成为可靠性隐患。

行业应对与猎板方案

猎板在阻焊环节配备了全自动CCD三机连印阻焊印刷机和源卓高功率全色系LDI曝光机。防焊LDI曝光机采用激光光源设计，上下双台面交替式作业，DMD倾斜扫描技术，替代传统卤素灯光源，彻底规避了传统曝光工艺的各类品质问题。

全自动塞孔+整平丝印机可实现CCD塞孔+整平+正反面一体化丝印作业，精准完成导通孔塞孔及表面平整印刷。对于高可靠性需求，猎板还提供真空树脂塞孔工艺——在专用设备中先对整板面完成抽真空，再用机械刮刀将树脂油墨贯穿整个孔内并冒出，最后以陶瓷磨板工艺磨平。相比普通丝印树脂塞孔，真空树脂塞孔饱满无空泡、不透光，成本虽高但品质更有保障。

阻焊油墨厚度方面，猎板常规做到≥10μm。对于厚铜板，猎板会自主加厚阻焊以充分保障介电性能。油墨品牌选用行业一线品牌广信（阻焊）和太阳（文字）。

六、不同应用场景的工艺应对建议

厚铜PCB没有“一刀切”的标准方案。不同的应用场景，对铜厚、孔铜、板材、工艺的要求截然不同。

新能源汽车（BMS/OBC/逆变器）

新能源车的功率电子模块工作电流常在几十安培至上百安培，瞬态冲击电流峰值更高。800V平台的BMS铜厚要求普遍在3-5oz。

猎板建议：外层铜厚3-5oz，孔铜≥20μm（推荐25μm以满足IPC三级标准），板材选择生益或建滔TG170高TG材料，孔铜与线宽匹配需注意——孔铜≥25μm时线宽间距需≥4/4mil。建议验收标准指定IPC三级。

工业控制与电力电源

工业电源、变频器、伺服驱动等设备对长期大电流承载和热循环可靠性要求极高。厚铜层如同高效的散热鳍片，能快速将热量散发出去。

猎板建议：外层铜厚2-4oz，孔铜默认≥18μm（推荐20μm）。如果设计中有内层2oz以上铜厚，务必采用双PP或多PP结构——单PP由于介质层过薄，容易发生内层击穿而造成短路。猎板支持不对称混压和特殊压合结构定制。

储能与新能源

储能变流器、动力模块等对载流与散热有双重需求。铜浆塞孔和树脂塞孔工艺在此类产品中应用广泛。

猎板建议：铜浆塞孔适用于高功率导电需求；树脂塞孔则更侧重可靠性——能有效防止厚铜产品在焊接过程中因热应力而产生空焊或短路。猎板两种工艺均可支持。

具身机器人

机器人关节驱动、电源分配模块对高密度布线+大电流承载提出了复合要求，往往需要在有限空间内兼顾信号完整性与功率传输。

猎板建议：可采用局部厚铜工艺——在电源分配区域加厚铜层，信号区域保持常规铜厚以保证精细线路。猎板最大可实现6oz的局部增厚。最小线宽可做到2mil/2mil（1/3oz基铜），满足高密度信号区的设计要求。

七、工程师与采购的决策清单

给工程师的设计建议：

1. 铜厚不是越厚越好——根据实际电流需求匹配铜厚，过度设计徒增成本和工艺难度
2. 线宽/间距与铜厚强相关——3oz铜厚下线宽/间距建议≥7.5/7.5mil；经验公式：成品最小线宽/线距 ≥ 成品铜厚 × (2.5~3)倍
3. 高纵横比设计提前沟通——猎板纵横比可达10:1（可定制≤20:1），但超出常规需评审
4. 厚铜板的过孔建议树脂塞孔——避免焊接时的藏锡珠和孔口发红问题
5. 阻抗设计注意介质厚度调整——当线宽间距调整无法达到阻抗值时，需改变介质厚度（层压结构）

给采购的选厂建议：

1. 核实电镀均匀性能力——厚铜板的孔铜和面铜均匀性直接决定产品可靠性，猎板≥97%的镀铜均匀性是重要参考指标
2. 确认纵横比能力——厚铜板往往板厚且孔小，供应商的纵横比能力决定了能否顺利生产，猎板常规10:1、可定制20:1
3. 查验检测手段——厚铜板的功能性隐患（孔铜偏薄、线路缺损等）需要四线低阻测试才能有效拦截
4. 明确验收标准——IPC二级是行业默认，但汽车、工控等高可靠性场景建议指定IPC三级
5. 考察设备清单——厚铜板对设备精度要求极高，LDI曝光机、真空蚀刻线、高均匀性电镀线是“标配”而非“选配”

结语

厚铜PCB的制造难度不在于某一个单一环节，而在于蚀刻、层压、钻孔、电镀、阻焊五大环节环环相扣——任何一个环节失控，整块板子就可能报废。铜厚从1oz提升到3oz、5oz甚至10oz，工艺窗口急速收窄，对设备精度、工艺控制、工程经验的要求呈指数级上升。

对于工程师而言，理解厚铜的工艺边界是做好设计的起点——线宽该留多少余量、纵横比该控制在什么范围、孔铜该选什么等级，这些决策直接影响产品的可制造性和最终可靠性。对于采购而言，选择厚铜PCB供应商时，不能只看价格和交期，更要穿透式考察其设备能力、工艺经验和检测手段。

猎板PCB在厚铜领域已稳定实现1-15oz铜厚量产，配备竞铭全自动垂直电镀线（镀铜均匀性≥97%）、DES真空精密蚀刻线、源卓防焊LDI曝光机等先进设备。工厂通过ISO9001、IATF16949质量管理体系认证，产品可满足IPC二级和三级验收标准。无论是新能源汽车的功率模块、工业控制的大电流电源，还是储能系统的高可靠性板卡，猎板均可提供从样品到大批量的全流程厚铜PCB定制服务。

厚铜不难，难的是“稳” 。稳定的设备、稳定的工艺、稳定的团队——这才是厚铜PCB高良率、高一致性的真正保证。
