在PCB制造领域，表面处理工艺的选择直接决定了产品的焊接可靠性、使用寿命和信号完整性。 化金（化学镍金，ENIG，Electroless Nickel Immersion Gold）凭借其优异的可焊性、平整度和抗氧化能力，已成为高端PCB制造中应用最广泛的表面处理工艺之一。 对于汽车电子、工业控制、电力电源、储能新能源以及具身机器人等对可靠性要求极高的领域，理解化金制程的工艺逻辑与管控要点，是工程师设计选型和采购供应链管理的基本功。

本文将从化金制程的工艺流程、核心原理、关键控制参数、常见问题与对策等维度展开，并结合猎板PCB的制程能力与出货标准，为从业者提供一份专业、可落地的技术参考。

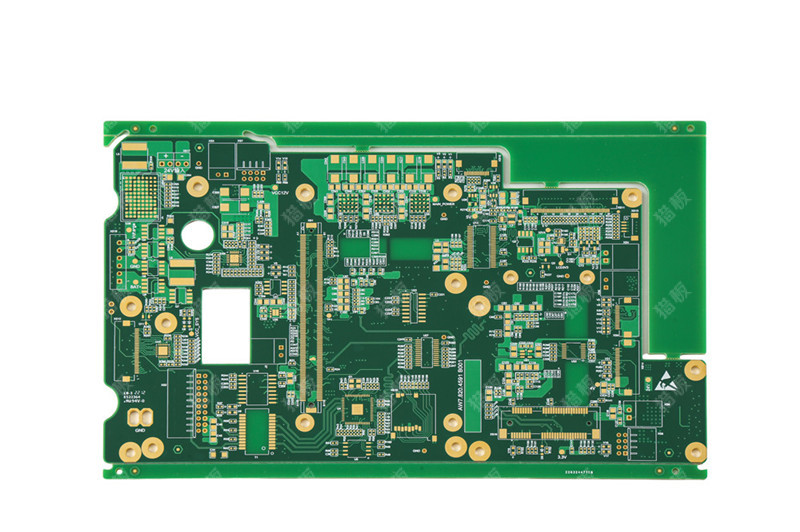

一、化金制程的完整工艺流程

化金（ENIG）的核心在于“化学镀”——通过特定的化学溶液，在裸露的铜层表面先沉积一层镍作为阻隔层，再通过置换反应覆盖一层薄金。 整个过程无需通电，依靠化学反应自动完成，因此能实现极均匀的镀层分布，尤其适合精细线路和高密度互连设计。

完整的化金工艺流程通常包括以下步骤：

进板 → 除油 → 水洗 → 酸洗 → 水洗 → 微蚀 → 水洗 → 预浸 → 活化（钯触媒）→ 水洗 → 化学镀镍 → 水洗 → 浸镀金 → 金回收 → 水洗 → 烘干

1. 前处理

前处理的目的是去除铜表面的氧化物并粗化铜/焊盘表面，以增加后续焊盘与镍和金的附着力。 常见的前处理方式包括化学法和物理法（如喷砂）。

• 除油：去除铜面残留的油脂、指纹等有机污染物。
• 微蚀：使用过硫酸钠或硫酸去除铜表面的氧化层，并降低前处理时刷磨所造成的沟痕深度。 过深的刷痕常会导致浸金攻击镍层的问题。
• 预浸与活化：在铜表面上涂覆一层钯（Pd）作为化学镍沉积的触媒。 铜表面无法直接启动化学镍的沉积反应，需要钯作为催化剂。

2. 化学镀镍

化学镀镍是通过自催化氧化还原反应，在铜表面沉积镍磷合金层的过程。 其化学反应原理如下：

• 还原反应：H₂PO₂⁻ + H₂O → H⁺ + HPO₃²⁻ + 2H(ads)
• 氧化反应：Ni²⁺ + 2H(ads) → Ni + 2H⁺
• 总反应：Ni²⁺ + H₂PO₂⁻ + H₂O → Ni + H₂PO₃⁻ + 2H⁺

这个过程中形成的镍磷合金层（通常含磷量在7–9%）具有非晶态结构，能有效阻止铜原子向表面扩散，同时为后续的金沉积提供理想的基底。

3. 浸镀金

浸金过程是通过置换反应实现的：

2Au⁺ + Ni → 2Au + Ni²⁺

在这个反应中，金离子将镍原子氧化并取代其位置，在镍层表面形成一层致密、均匀的金属金保护层。 这层金膜不仅提供了优异的导电性，更重要的是保护了底层的镍不被氧化，确保了焊接表面的长期稳定性。

4. 后处理

后处理通常包括水洗、干燥和检验工序：

• 水洗：通常采用多级或多段水洗，彻底去除化学药水残留。
• 干燥：使用热风干燥，确保板面完全干燥。
• 检验：进行化金后品质的全面检测。

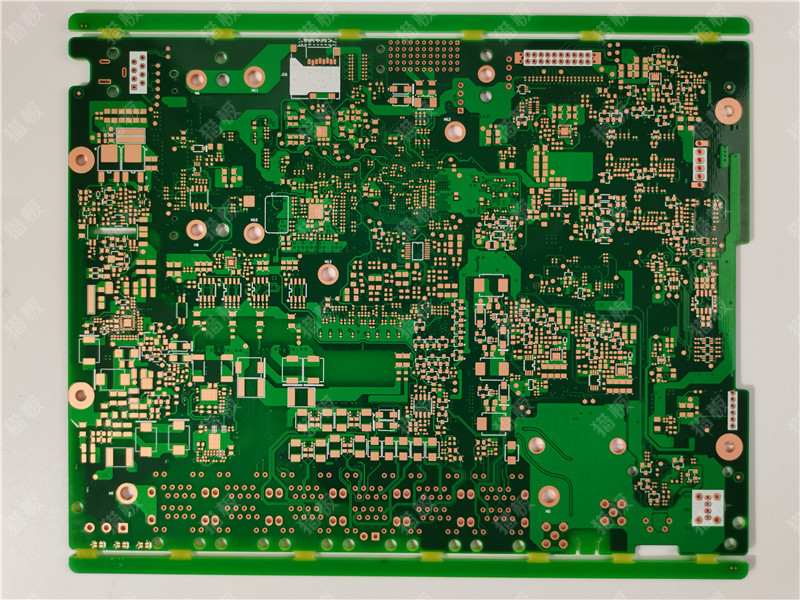

二、化金工艺的核心作用：镍层为什么不可或缺？

很多工程师和采购人员在选型时，往往只关注“有没有镀金”或“金层有多厚”，却忽略了镍层这个决定PCB长期可靠性的关键防线。

1. 防止“金脆”——镍作为扩散阻挡层

铜和金是两种极易相互扩散的金属。 如果在铜表面直接镀金，在后续存储或高温组装（如回流焊）过程中，铜原子会快速向金层扩散，金原子也会向铜层反向迁移，形成一系列脆性的铜-金金属间化合物（IMC），严重削弱焊点或接触点的机械强度。 更严重的是，铜扩散到金层表面后会被氧化，形成不导电或高电阻的氧化铜，导致可焊性急剧下降、接触电阻增大。

镍的作用正是在铜和金之间形成一个致密的扩散阻挡层。 镍与金之间的扩散速率极慢，能有效阻止铜和金相互迁移，保证金层的纯净和性能长期稳定。

2. 提供平整坚硬的基底

经过图形转移和蚀刻后的铜表面在微观上是粗糙的。 先镀一层镍可以填平微小的凹坑，提供更光滑、均匀的表面。 另一方面，金本身是较软的金属，坚硬的镍层为软金提供了一个“地基”，显著提高了镀金表面的耐磨性、抗划伤能力和抗微振摩擦能力。

3. 双重耐腐蚀防护

铜在空气中极易氧化、硫化或卤化。 镍本身具有较好的耐腐蚀性，首先隔绝了铜与空气、湿气的接触。 即便外部的金层存在微小的针孔（这在任何工艺中都难以完全避免），底下的镍层也能提供二次保护。

三、化金制程的关键控制参数

化金工艺的品质稳定性高度依赖于对关键参数的精确控制。 以下是各工序的核心控制要点：

MTO（Metal Turn Over） 指金属置换周期——药水在使用过程中添加的离子数与配槽时药水中含有的离子数相等时，即为一个MTO。

猎板处理建议：猎板沉金工艺镍层厚度控制在120–200μ″（约3–5μm），金层厚度为1–3μ″（约0.025–0.076μm）。 严格遵循IPC-4552标准要求，对于汽车ECU、BMS电池管理系统等高可靠性场景，可依据客户需求对镍层厚度进行指定控制。 猎板的制程能力指数Cpk可稳定在1.33以上，表面处理的均匀性和可重复性达到行业顶级水准。 金层厚度精度可控制在±0.02μm。

四、化金工艺的常见问题与对策

1. 黑焊盘（Black Pad）现象

问题描述：焊盘表面呈现灰色或黑色，焊接时润湿不良、焊点脆性断裂。

可能原因：

• 镀液污染或老化
• 镍层磷含量异常（应保持在7–9%）
• 金槽中金离子浓度过高或有机污染
• 金层沉积速率过快（>0.15μm/15min），导致金层疏松多孔
• 后处理不当

解决方向：

• 严格控制镍层磷含量（7–9%）
• 定期分析并更新镀液
• 严格控制工艺参数（温度、pH值、浸金时间）
• 优化后处理流程

猎板处理建议：猎板通过精细化的化学镍金表面处理流程，有效规避了业内常见的“黑盘”风险。 对于汽车电子、工业控制等高可靠性领域，猎板推荐采用镍钯金（ENEPIG）工艺作为更高可靠性的升级方案——在镍和金之间引入一层钯作为“隔离缓冲带”，从根源上解决黑盘隐患。

2. 金厚异常

可能原因：

• 浸金时间控制不当
• 温度波动过大
• 金浓度不稳定

解决方向：

• 精确控制浸金时间
• 加强温度监控（金浴温度控制±2℃以内）
• 定期分析金浓度

猎板处理建议：猎板采用X射线测厚仪对金层厚度进行实时监控。 纳米级镀层控制技术将金层厚度精度控制在±0.02μm。 实测沉金焊点剪切力达12.5N，比喷锡提升30%。

3. 附着力差

可能原因：

• 前处理不充分
• 活化效果不佳
• 微蚀不足

解决方向：

• 优化前处理工艺
• 定期更换活化液
• 控制微蚀速率

猎板处理建议：猎板建立了完整的可焊性验证体系，焊锡可焊性要求湿润面积大于95%，镀通孔完全湿润； 热冲击可靠性要求288℃±5℃、10秒、3次测试通过。

五、化金 vs 镀金：工程师与采购的选型指南

基本原则：需要反复机械插拔/耐磨 → 选电金； 需要焊接可靠性/共面性 → 选化镍金。

猎板处理建议：猎板已实现选择性电金工艺，可在同一块PCB上实现沉金焊盘区域与镀金金手指区域的组合。 金手指区域电金厚度3–10μm（耐插拔＞10万次），非接触区沉金厚度0.05μm，综合成本可降低30%。

六、化金工艺的未来趋势

随着PCB产品不断向高密度、高可靠性方向发展，化金工艺也日趋：

• 环保化：无氰金盐和低磷镀镍液的开发应用
• 高性能化：优化镍腐蚀控制，提升镀层致密性
• 智能化：制程参数的闭环控制与实时监控

猎板处理建议：对于对可靠性要求极高的汽车电子、工业控制、电力储能、新能源、具身机器人等领域，猎板推荐优先考虑镍钯金（ENEPIG）工艺。 镍钯金凭借致密的三层结构，在极端温度循环测试中相比ENIG方案展现出高达30%的可靠性提升。 行业测试数据显示，ENEPIG相比ENIG可降低焊点失效率高达90%。

总结

化金（ENIG）作为PCB行业最主流的表面处理工艺之一，其核心价值在于通过“镍层阻挡扩散+金层防止氧化”的双重机制，为PCB提供优异的可焊性、平整度和长期可靠性。

从工艺控制的角度，工程师和采购应重点关注：

1. 镍层厚度：遵循IPC-4552标准，控制在3–6μm
2. 金层厚度：控制在0.04–0.1μm，过厚反而增加金脆和黑盘风险
3. 工艺参数：温度、pH值、浓度、MTO的精确控制
4. 品控体系：从在线监控到成品检测的全流程管控

猎板在化金制程方面建立了完整的品控体系——从纳米级镀层控制技术、Cpk≥1.33的制程能力，到焊锡可焊性≥95%湿润面积和288℃热冲击测试的出货标准，为汽车电子、工业控制、电力电源、储能新能源、具身机器人等高可靠性领域提供了坚实的技术保障。

对于追求更高可靠性的应用场景，镍钯金（ENEPIG）工艺提供了进一步的升级路径——通过引入钯层作为隔离缓冲，从根本上解决了传统ENIG工艺的“黑盘”隐患，是面向未来的高可靠性表面处理解决方案。
