从事PCB行业二十年，我经常被工程师和采购问到同一个问题：“阻抗±5%和±10%到底差在哪？为什么一提到紧公差，交期和价格都上去了？”
坦白讲，这个问题背后涉及的不只是数字大小的差异——它关系到材料选型、设备能力、工艺流程、品控体系，甚至企业的经营理念。在服务器、汽车电子、工控等对信号完整性要求严苛的领域，±5%不是“锦上添花”，而是一道必须跨过去的门槛。而消费电子之所以能接受±10%，也并非标准宽松，而是性价比与大批量生产之间的理性权衡。

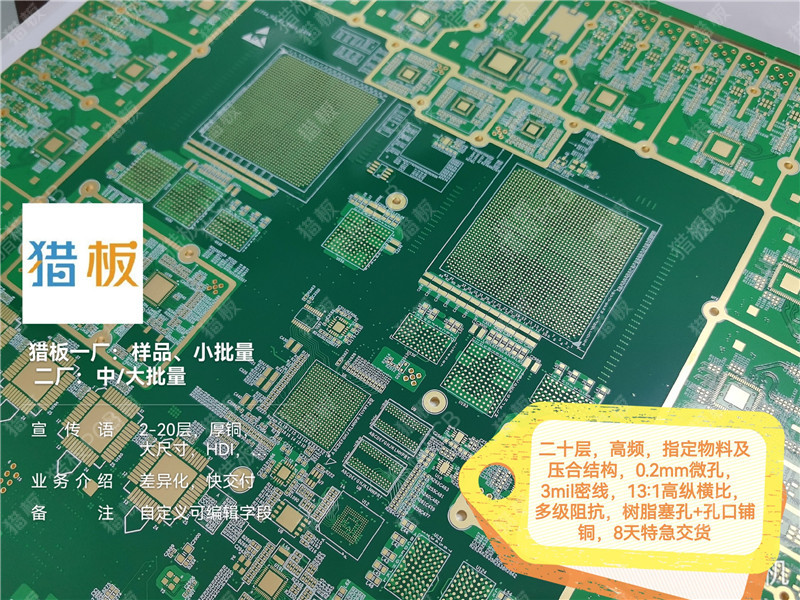

本文将从产线视角，逐一拆解两个精度等级在每一个制造环节上的真实差异，并结合猎板PCB的实际制程能力与出货标准，帮助工程师与采购在选型、成本评估、供应商选择上做出更精准的判断。

一、阻抗公差±5%和±10%，差的不是5个百分点

在PCB行业，阻抗控制精度常被简化为“±5%还是±10%”的数字选择。但对产线来说，这5个百分点的差异，意味着从材料、设备、工艺到检测的全链条升级。

先看一个直观的传导关系：线宽偏差10%，阻抗就会偏移5-7%。这意味着，如果目标是把阻抗控制在±5%以内，留给线宽波动的余量几乎为零。而线宽只是影响阻抗的六个核心变量之一——介质厚度、介电常数、铜厚、阻焊厚度、参考平面完整性，任何一项的微小波动都会体现为阻抗漂移。

行业通行标准中，±10%是大多数数字电路设计可接受的公差，适用于5Gbps以下的应用，包括USB 3.0、HDMI 1.4和基础DDR4接口。而±5%的紧公差则服务于10Gbps以上的高速信号，如PCIe Gen5、56G以上SerDes、射频通信等领域。

从成本角度看，±5%的公差会给产线带来显著压力。与±10%的基准相比，收紧至±5%会使工艺窗口大幅收窄，良率下降，成本增加约10-20%。某4层FR-4板在8GHz应用中因阻抗超差，报废率曾高达18.7%，其中73%的缺陷源于介质厚度与线宽组合的微小波动。

二、产线如何实现±10%阻抗：常规控制路径

±10%是PCB制造的“标准档位”，不依赖特殊工艺即可实现。产线通过以下常规控制即可满足：

1. 标准叠层设计：基于客户设计，使用Polar SI9000等工具进行理论阻抗计算。影响阻抗计算的因素包括线宽、线间距、铜厚、阻焊厚度、介质厚度和介电常数。常规做法是调整线宽和线距来实现目标阻抗值。当线宽和间距无法调整达标时，需要改变介质厚度（即层压结构），若涉及特殊压合结构如增加芯板或定制特殊芯板，价格会相应变化。

2. 常规图形转移：使用传统菲林曝光工艺，线宽公差控制在±20%左右。对于1oz铜厚，外层设计线宽/间距可达3mil/3mil。

3. 普通蚀刻控制：常规喷淋蚀刻，线宽公差允许在±10%-±20%范围内。行业通用的线宽控制要求在±10%以内即可满足阻抗要求。

4. 抽检验证：对阻抗条进行抽检，而非全检。±10%公差下，阻抗超差比例通常在1-2%左右。

这套流程覆盖了大部分消费电子、普通工控和低速通信设备的需求。

三、产线如何实现±5%阻抗：全链路加严管控

要达到±5%的阻抗精度，产线必须在每一个环节“加码”。这不仅是设备升级，更是一套从材料到检测的闭环控制系统。

3.1 材料端：从源头锁定变量

±5%阻抗对材料一致性的要求远超常规。基材介电常数（Dk）的微小波动会直接导致阻抗偏移。猎板在材料端建立严格的选型与管控体系：覆盖建滔、生益等主流FR-4系列（TG130至TG170），以及Rogers、台耀等高频/高速板材。层压前对铜箔厚度实行**±5%的误差控制**，对介质层均匀性进行严格检测。工程处理阶段调用实际材料Dk值进行阻抗仿真计算，而非套用通用经验值——这种“材料实测数据驱动设计”的思路，有效缩小了理论计算与实际成品之间的偏差。

针对服务器、汽车电子等高可靠性场景，猎板在多层板领域推荐孔铜≥20μm，在设备通电稳定性和电镀消耗方面均表现更佳。电镀工序采用微晶磷铜球，其完成的镀铜密度、延展性和有机杂质控制均优于传统工厂使用的回收铜角或铜块。

3.2 图形转移：LDI激光直写替代传统菲林

传统菲林曝光受限于底片涨缩、对位偏差等问题，线宽公差难以收窄。要实现±5%阻抗，产线必须引入LDI（激光直接成像）曝光机。

猎板采用天准与源卓全自动高精密线路LDI曝光机，采用专利数字步进扫描光刻技术，线宽解析度最高可达40μm（1.6mil），对位精准度偏差±10μm。无需菲林且自动识别匹配图形涨缩，彻底规避传统菲林曝光工艺的开短路、图形涨缩、曝光不良等问题。

配合LDI，产线在CAM阶段预设动态线宽补偿值，将蚀刻误差降至±0.02mm。猎板高频实验室的数据表明，在77GHz频段下，线宽每偏差0.02mm，导体损耗会增加28%——这正是±5%阻抗控制必须依赖LDI的根本原因。

此外，猎板的负片电镀减法生产工艺进一步提升了铜厚均匀性和线路工整度。与传统正片加法工艺相比，负片工艺先对整板面加厚铜，再对无需保留的基材位进行酸性蚀刻，镀铜密度、均匀性、线路工整度和蚀刻精准度均更优。这种工艺对钻孔精准度和线路对准度要求高，但能有效保障孔铜和表面铜厚的品质一致性。

3.3 蚀刻工艺：真空蚀刻消除“沙滩效应”

蚀刻是阻抗控制的“最后一公里”。传统喷淋蚀刻存在药水反应时的“沙滩效应”——药水与铜面接触不充分，导致线路侧蚀、毛边、锯齿等问题。

猎板采用DES超厚铜真空精密蚀刻连线，将显影、真空蚀刻、退膜三段工序整合为水平连线式设计。蚀刻段采用喷淋式加真空蚀刻工艺，真空处理可吸附板面残留的已反应药水，让喷淋新液与铜面持续有效接触交换。这一工艺有效解决了传统喷淋蚀刻药水交换不彻底导致的线路毛边、锯齿问题，避免线宽线距异常及阻抗、信号干扰。

对于厚铜板，真空蚀刻的优势更加突出。猎板支持外层成品铜厚最大4oz（可定制≤15oz），内层最大3oz（可定制≤8oz）。对于2oz及以上铜厚，真空蚀刻工艺通过双PP或多PP结构提升介质层厚度，避免单PP介质层过薄导致的内层击穿短路风险。

3.4 层压控制：真空压合保障介质均匀性

介质厚度的均匀性直接影响阻抗一致性。猎板采用高精度层压机，压力波动小于5%，通过预压（消除气泡）与正式压合（粘合固化）的分阶段工艺保障层间结合力。层压过程中使用真空技术确保PP片流动与填充在掌控之中。介质层厚度公差控制在±5%以内，这是历经数万次TDR测试验证的关键控制点。

对于高多层板（8层及以上），猎板采用X-RAY检测机对压合后的内层重合度进行透视成像检查，10倍光学放大，可满足0.15mm小孔、板厚最大10mm、层数最多30层的品质监控，彻底规避高多层精密产品压合后无法有效监控内层及层间品质的管控盲区。

3.5 检测闭环：从抽检升级为全流程监控

±5%阻抗的验证不能仅靠理论计算和抽检。产线必须建立“设计-仿真-制程-实测”的闭环系统。

猎板在制程中采用维创兴阻抗测试仪，同时参照IPC-TM-650标准及Intel技术标准，测试范围覆盖单端10-150Ω、差分20-200Ω，测量精度误差为±1%，最小精确值0.01Ω。生产首检、巡检、末检均用专业阻抗测试仪进行实测。

更重要的是，阻抗测试条与量产板同板、同流程生产。每一份阻抗报告都附带TDR时域反射波形的原始截图，而非仅提供平均值。出货报告涵盖100% AOI检测，配合飞针阻抗抽测，每批次抽取关键信号线并附上完整的TDR曲线和CPK分析数据。

针对高可靠性产品，猎板引入四线低阻测试替代行业惯用的二线导通测试，精度达0.1μΩ~0.1mΩ，通过独立电压回路消除干扰，可有效拦截孔铜偏薄、线路缺损、局部铜厚不均、似断非断等微小缺陷，为汽车电子、医疗设备等高可靠性产品的缺陷分析提供关键数据支撑。猎板对50Ω微带线的实际控制能力已达到平均阻抗49.8Ω，最大偏差仅±3.2%。

四、两个精度等级在产线上的核心差异对比

五、工程师和采购该怎么选？

什么时候选±10%就够了？

低速数字电路（I2C、SPI等）、5Gbps以下接口（USB 3.0、HDMI 1.4、基础DDR4）、消费类电子产品。这些场景下±10%的阻抗公差足以保证信号完整性，无需为过度精度买单。如果采用OSP表面处理工艺，需注意其存储寿命为三个月，焊接时高温迅速汽化防氧化膜，适合快速贴装场景。

什么时候必须上±5%？

• 服务器/数据中心：PCIe Gen5及以上、56G以上SerDes，阻抗偏差超±5%时误码率会急剧上升
• 汽车电子：车载雷达、ADAS系统，信号完整性直接关系功能安全，建议孔铜≥20μm，验收标准指定IPC三级
• 工业控制：高频通信、精密测量设备，厚铜板建议采用双PP或多PP结构提升耐压能力

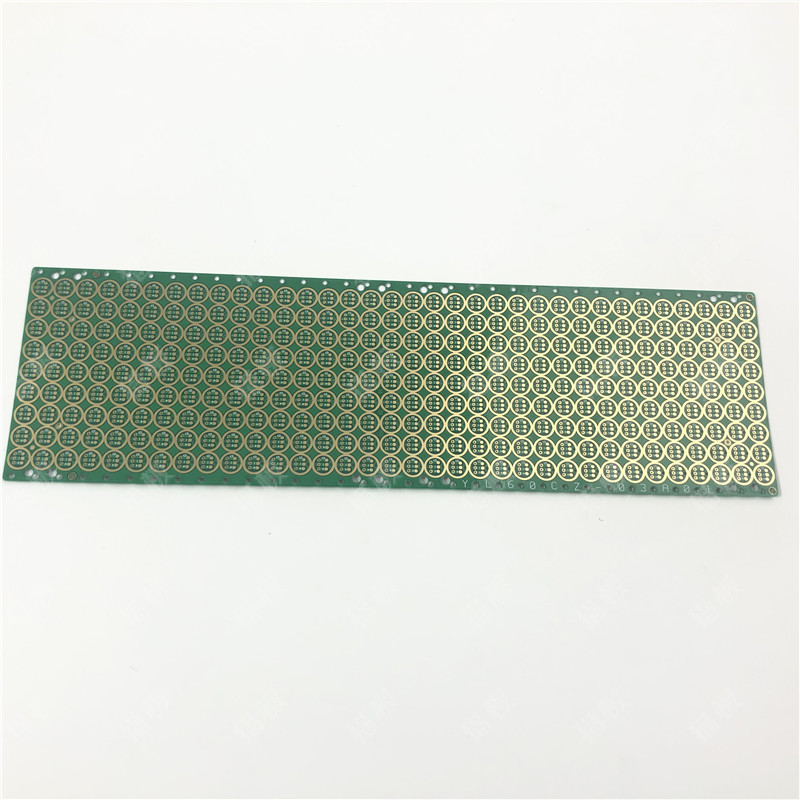

• 电力/储能/新能源：高可靠性要求场景，涉及厚铜、高压、高导电性需求时，孔铜建议25μm以上，并选择沉金或OSP工艺
• 具身机器人：高密度、高可靠性信号互联需求，BGA区域建议沉金工艺保障焊接平整度

写在最后

±5%和±10%的阻抗公差，在图纸上只是数字差异，在产线上却是从材料到检测的全链路升级。±10%依靠标准工艺和抽检即可实现；±5%则必须依赖LDI激光直写、真空蚀刻、真空层压、全流程TDR实测等精密控制手段的协同配合。

对于工程师，建议在设计阶段就明确阻抗公差等级，并与板厂提前沟通叠层结构和材料选型。对于采购，理解±5%背后的成本构成——材料加严、设备升级、检测增加——有助于在性能与成本之间做出合理判断。

猎板在阻抗控制方面的实践表明：窄公差阻抗控制能力通常能达到±5%以内，部分高要求项目可压缩至±3%。通过材料实测数据驱动设计、LDI激光直接成像（线宽公差±0.2mil以内）、严格的来料与过程控制（铜箔厚度±5%误差控制），以及全流程TDR测试验证，使±5%阻抗控制从“理论可能”变为“量产现实”。

你的产品需要哪个等级，取决于信号速率、应用场景和可靠性要求——而非简单的数字偏好。
