随着77GHz毫米波雷达在ADAS系统中的普及，PCB设计面临一个日益突出的矛盾：天线区域为了降低高频信号损耗，要求铜箔尽可能薄（通常目标铜厚28±5μm），而电源分配和散热区域则必须拥有足够的铜厚（往往要求48±8μm以上）来承载大电流和快速导出热量。

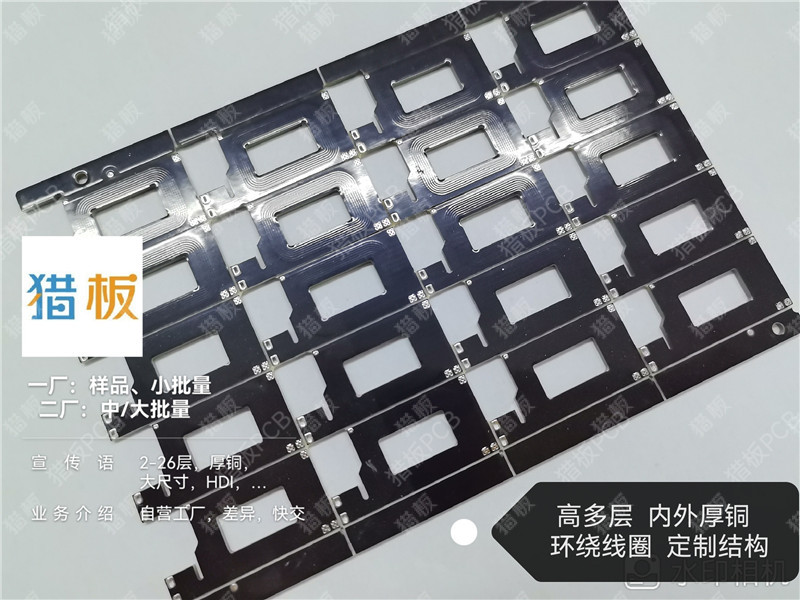

将同一块PCB上不同区域做成不同铜厚，这种设计在行业中被称为“阶梯厚铜”（Step Copper）或“分级铜厚”PCB。 它并非简单地在局部堆叠铜箔，而是通过一套精密的“薄铜基底+选择性局部电镀增厚”的复合工艺来实现的——先全板电镀出一层薄铜，再用干膜保护住需要保持薄铜的区域，然后在其他区域通过多次电镀将铜层加厚到目标值。这就像在PCB表面“雕刻”出不同高度的铜台阶，因此得名“阶梯厚铜”。

猎板科技将这一工艺作为其高难度特殊定制的核心能力之一，在车载毫米波雷达、工业控制电源模块、储能BMS等产品中积累了丰富的量产经验。本文将从一名PCB工艺工程师的视角，完整拆解阶梯厚铜PCB的全流程工艺要点，并融合猎板在实际生产中的处理建议，供设计工程师和采购同仁参考。

一、为什么毫米波雷达需要阶梯厚铜？

在77GHz频段，信号波长仅约3.9mm，铜箔表面粗糙度和铜厚均匀性对插入损耗、相位一致性产生决定性影响。罗杰斯公司的研究数据表明，在紧耦合共面波导（GCPW）结构中，铜厚增加会使导体截面从矩形变为梯形，进而改变电场分布，导致特征阻抗漂移和额外的辐射损耗。微带线上0.1mm的加工偏差就可能引入约9°的相位误差，这对相控阵雷达的波束成形是致命的。

与此同时，雷达模块中的功率放大器、电源管理芯片需要流过数安培的电流，并且产生可观的热量。如果整板都采用薄铜，电源回路阻抗过大，温升超标；如果整板都采用厚铜，天线性能严重劣化。阶梯厚铜是唯一两全其美的工程方案。

猎板在服务多家Tier 1供应商的车载项目时，将阶梯厚铜工艺与高频混压技术相结合，实现了天线区薄铜（28±5μm）与电源区厚铜（48±8μm）的共板制造，并已将探测精度稳定控制在±0.1°以内。

二、材料选择与叠层设计

2.1 基材搭配

典型的毫米波雷达PCB采用高频材料与FR-4混压结构：

• 天线层及高频信号层：选用罗杰斯RO3003、RO4835或台耀高频板材，关键指标要求介电常数Dk=3.48±0.05，损耗因子Df≤0.004。猎板在77GHz产品中优先推荐罗杰斯RO4835，配合LDI曝光技术，将天线线路的线宽精度控制在±0.015mm。

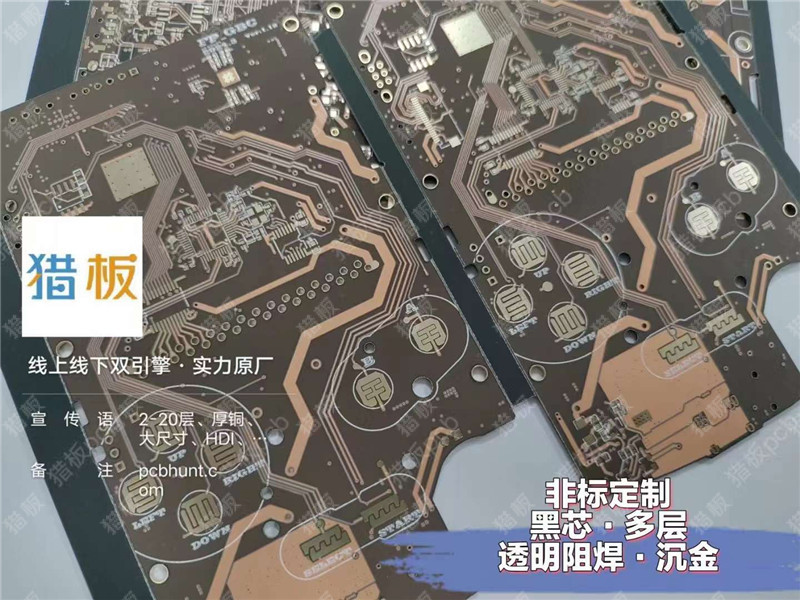

• 底层及非高频内层：使用标准FR-4（建滔KB系列或生益S1000系列），兼顾结构刚性与成本。猎板的板材库同时覆盖无卤素、黑芯、高TG（最高260℃）等特殊基材，可满足不同散热和耐压需求。

对于更高频率（如79GHz或更高）或更严苛的相位一致性要求，猎板还联合供应商开发了陶瓷填充PTFE基材，Dk低至3.0，Df小于0.002，适配10Gbps以上高速信号。

2.2 铜箔选型与初始铜厚

全板建议采用HVLP（超低轮廓）电解铜箔，其表面粗糙度Rz通常小于2μm，能够有效抑制趋肤效应带来的额外损耗。初始铜箔厚度设定为10±1μm，为后续化学减薄和选择性电镀留下充足余地。

2.3 叠层结构注意事项

混压结构对层压提出极高要求：PTFE材料与FR-4的热膨胀系数差异较大，若压合温度曲线和压力参数控制不当，极易出现分层或层间滑移。猎板的压合线采用真空层压工艺，定位精度±0.05mm，并针对每款混压组合定制独立的升温速率和保压时间，确保层间结合力满足IPC-6012 Class 3要求。对于14层以上的高多层混压板，叠层结构需逐层仿真热应力，以避免成品翘曲超标——猎板常规翘曲度控制在≤0.75%，并可定制≤0.5%。

三、阶梯厚铜PCB核心工艺流程分步解析

3.1 开料与内层线路

开料时需特别注意高频材料的应力释放，建议先将卷料在恒温恒湿环境中放置24小时以上再裁切，以减少内应力导致的板弯板翘。内层线路制作采用LDI直接成像，避免菲林涨缩带来的对位误差。猎板的线路LDI曝光机采用数字步进扫描光刻技术，线宽解析度最高40μm（1.6mil），对位精度±10μm。

内层蚀刻使用DES真空蚀刻连线，该线将显影、真空蚀刻、退膜三段工序无缝衔接。蚀刻段采用喷淋+真空双重作用，真空腔体能及时抽走板面残留的反应生成物，使新鲜蚀刻液持续与铜面接触，避免“沙滩效应”导致的线边毛刺和锯齿。这一设计对厚铜内层尤其关键——普通蚀刻线在加工2oz以上铜箔时往往出现严重的侧蚀，而猎板的真空蚀刻可将蚀刻因子控制在3:1以内。

内层完成后100%经过在线AOI检测，检测精度可达50μm，自动识别缺口、短路、针孔等缺陷。

3.2 棕化与层压

棕化层既要保证足够的结合力，又不能过厚影响阻抗。猎板对棕化膜厚实施SPC管控，膜厚波动不超过±0.5μm。层压后使用X-RAY透视检测，对多层板的内层对位精度、压合空洞进行抽检，确保层间重合度满足设计公差。

3.3 钻孔

毫米波雷达板通常同时包含机械通孔和激光盲孔（若为HDI结构）。机械钻孔的最小孔径可达Φ0.15mm，猎板采用东台和大族数控钻机，自钻孔精度±0.018mm，定位精度±0.05mm。钻机配备自动刀径检测和断刀检测，有效杜绝槽孔歪斜和漏钻。

激光盲孔最小孔径可做到Φ0.075mm，用于一阶或二阶HDI的层间互连。钻孔后使用验孔机对所有孔进行100%检查，检测精度±15μm，最小可测孔径0.10mm。

3.4 沉铜与全板电镀（建立薄铜基底）

化学沉铜是整个阶梯厚铜工艺的起点。猎板的沉铜线为台湾竞铭全自动垂直设备，经过特殊药水匹配和槽体改造，深孔能力达到13:1。其加热方式采用空气能中央热水循环系统，相比传统电力加热管，避免了局部过热导致的药水分解和杂质污染，同时配合可调幅震动马达和超声波辅助，保证高纵横比孔内沉积均匀性。

沉铜后立即进行全板电镀，将孔铜和表面铜层加厚至一个基础厚度。对于阶梯厚铜产品，这个基础厚度通常设定为最终薄铜区的目标值（例如25~30μm）。猎板的自动垂直电镀线镀铜均匀性≥97%，深孔能力同样达到13:1，采用空气能加热和定制阳极设计，确保板面与孔内铜层一致。

3.5 选择性局部电镀（实现厚铜区域）——阶梯厚铜的核心

这是整条工艺链中最关键的一步。操作流程如下：

1. 贴干膜：在整板表面贴覆一层感光干膜，通过曝光显影，将需要保持薄铜的区域（如天线、高频传输线）用干膜覆盖保护，而将需要增厚的区域（电源、接地、散热焊盘）的铜面裸露出来。
2. 局部电镀：将裸露的区域进行二次电镀，铜离子在已有薄铜基础上继续沉积，直到达到目标厚铜厚度。猎板采用高酸低铜电镀液配方（硫酸浓度12%~14%，硫酸铜50~80g/L），并配合**双脉冲电镀电源**（频率500Hz，占空比30%），这种脉冲方式相比直流电镀能够获得更细密的晶粒结构和更均匀的厚度分布。
3. 多次电镀与翻转：对于厚铜需求较高（如4oz以上）的区域，猎板采用“两次镀铜后翻转180°再镀铜”的工艺，有效补偿了因电场边缘效应造成的厚度不均。通过这种阶梯式增厚，猎板可实现的局部厚铜最大达15oz（标准产品为6oz以内），且铜厚偏差控制在±10%以内。
4. 去膜：电镀完成后剥离保护干膜，此时板面上薄铜区和厚铜区清晰可见，两者之间存在一次电镀和二次电镀的台阶过渡。这个过渡区的平滑度直接影响后续线路制作的良率，猎板通过优化干膜附着力参数和电镀电流密度，将过渡台阶的坡度控制在45°以内，避免了铜瘤或缺口。

3.6 外层线路制作

外层线路的图形转移依然采用LDI曝光，但对位精度要求更高，因为线路不仅要与钻孔对位，还要与已形成的阶梯铜厚区域对位。猎板的外层线路对位精度可达±2mil（约±50μm）。

蚀刻阶段需特别注意：厚铜区和薄铜区蚀刻速率不同，若采用统一蚀刻时间，薄铜区可能过蚀导致线宽不足，厚铜区则可能欠蚀导致残铜。猎板的真空蚀刻线具备自动变频调压功能，可根据铜厚实时调整喷淋压力和传送速度。同时，蚀刻液中的氯离子浓度和铜离子含量被精确监控，确保厚铜区域（如2oz以上）的蚀刻因子仍能保持≥2.5。

外层线路的线宽/间距极限能力：对于1/3oz铜厚，最小线宽/间距可达2mil/2mil；对于1oz铜厚，可做到2.5mil/2.5mil；对于2oz铜厚，可达5.5mil/5.5mil。这对于毫米波天线的高精度图形至关重要。

3.7 防焊（阻焊）制作

阻焊层既要保护线路，又不能在高频区域引入过多的介电损耗。猎板使用广信或太阳油墨，对于高频区域推荐使用低介电常数油墨。防焊工序配备全自动CCD三机连印丝印机和防焊专用LDI曝光机，后者采用DMD倾斜扫描和多波长曝光头，对位精度可达±2mil，远优于传统曝光机的±3mil。

防焊厚度薄铜区不低于8μm，厚铜区因表面铜台阶较高，油墨覆盖厚度需要相应增加，猎板通常控制在10~15μm以确保覆盖完整。阻焊桥方面，绿色油墨最小桥宽4mil，黑色/白色/粉色为5mil，杂色为4mil。

3.8 表面处理

毫米波雷达常用沉金（ENIG）或化镍钯金（ENEPIG）。沉金的金厚通常1~3μ“，镍厚120~200μ“；化镍钯金则额外增加1~10μ“的钯层，可防止黑盘问题，适合更严苛的车规环境。猎板对表面处理的厚度控制精度达到±0.5μ“，保证焊接可焊性和接触电阻的一致性。

3.9 外形加工与检测

外形精度直接影响雷达模块的装配和屏蔽罩安装。猎板的CNC成型机定位精度±0.01mm/300mm，重复定位精度±0.001mm，常规外形公差±0.13mm，可指定±0.05mm。V-CUT也支持，但阶梯厚铜板因不同区域铜厚差异大，V-CUT余厚控制需特别关注，猎板通常建议采用铣外形方式保证精度。

四、品质管控与验收标准

4.1 阻抗测试

阶梯厚铜PCB的阻抗控制远比常规板复杂，因为阻抗不仅取决于线宽、介电常数和介质厚度，还受到铜厚变化的影响。猎板对所有阻抗条进行TDR测试，测试设备参照IPC-TM-650和Intel标准，单端测试范围10150Ω，差分20200Ω，精度误差±1%。对于毫米波雷达，猎板将阻抗公差收紧至±5%（常规行业为±8%），这是通过严格控制蚀刻补偿系数和介电层厚度实现的。

4.2 孔铜与表面铜厚检测

孔铜厚度采用牛津CMI600涡流测厚仪，表面铜厚采用CMI165，镀层厚度采用X射线荧光测厚仪。对于阶梯厚铜板，表面铜厚需分别测量薄铜区和厚铜区，并记录过渡区的厚度变化。猎板的检测规范要求薄铜区厚度偏差不超过目标值的±5μm，厚铜区不超过±8μm。

4.3 物理可靠性测试

• 热冲击：288±5℃×10秒，3次，要求孔壁无裂纹、无分离。
• 可焊性：湿润面积大于95%，镀通孔完全湿润。
• 剥离强度：对厚铜区的铜箔附着力进行定量测试，确保≥1.0N/mm。
• 湿热老化：85℃/85%RH，1000小时，绝缘电阻和介质耐压满足AEC-Q100要求。

4.4 通断与四线低阻测试

常规二线测试难以发现孔铜偏薄或局部线路缩颈等隐性缺陷。猎板在车规产品中强制采用四线低阻测试（开尔文四线法），能够准确测量微欧级别的导通电阻，有效拦截孔壁铜厚不足、镀层晶粒粗大等潜在失效。同时配合100%飞针测试，最小测试焊盘支持4×8mil。

4.5 外观与出货标准

成品经过AVI自动外观检查机（识别精度25μm）和人工复检，确保无划伤、异物、油墨污染。出货报告包含阻抗测试条数据、切片金相照片、四线低阻测试结果。验收标准支持IPC-A-600J II级和III级，对于毫米波雷达产品猎板默认执行III级标准，并已通过IATF16949汽车质量管理体系认证。

结语

阶梯厚铜PCB绝非简单地在局部增加铜箔，而是一套涉及材料工程、电镀化学、图形转移和精密检测的系统级工艺解决方案。它解决了毫米波雷达“高频性能与大电流散热不可兼得”的固有矛盾，但也给制造商带来了远高于常规板的工艺控制难度——从沉铜均匀性、干膜附着力、局部电镀的厚度一致性，到蚀刻时不同铜厚的同步处理、阻抗的精确补偿，每一个环节都需要长期的经验积累和数据沉淀。

猎板科技在这一领域的实践表明，成功的阶梯厚铜制造依赖于三个支柱：一是具备高精度LDI曝光、真空蚀刻、脉冲电镀等关键设备，猎板珠海双工厂共520余台先进设备为此提供硬件保障；二是拥有针对不同铜厚组合的工艺参数数据库，尤其是电镀配方和脉冲参数的匹配；三是建立覆盖全流程的车规级品质管控体系，从首件切片到四线低阻测试，确保每一片板都满足III级验收要求。

对于设计工程师而言，选择阶梯厚铜方案时应尽早与制造商沟通铜厚分布、最小线宽和过渡区设计要求，以利于工艺优化。对于采购同仁，了解上述工艺难点有助于理性评估报价——阶梯厚铜的良率损失和检测成本远高于常规板，但与其带来的性能提升和系统可靠性相比，这些投入是物有所值的。猎板已为多家车企和工业控制客户批量交付阶梯厚铜PCB，其经验表明，只要前期设计规范、过程控制严谨，这一工艺完全能够实现高良率量产。
