在PCB设计领域，随着BGA封装器件的焊盘间距不断收窄，传统“狗骨头”式扇出布线已无法满足高密度互连的需求。当BGA引脚间距降至0.8mm以下时，焊盘之间已没有足够空间容纳过孔和扇出走线，工程师只能选择将过孔直接打在焊盘上——这就是盘中孔（Via-in-Pad，简称VIP）技术。

盘中孔将导通孔直接放置在元件（通常是BGA、QFN、LGA等表面贴装元件）的焊盘上，省去了焊盘到过孔的走线空间，极大释放了布线通道。对于现代BGA封装，尤其是引脚间距0.5mm、0.4mm甚至更小的芯片，盘中孔几乎是唯一可行的扇出方案。

然而，盘中孔是一把“双刃剑”。它带来了布线密度和信号完整性的提升，却将焊接可靠性压力前移到了PCB制造环节。未经妥善处理的盘中孔，在回流焊时会出现“焊料虹吸”——熔融锡膏沿孔壁流入孔内，导致焊盘少锡、虚焊甚至短路。对于汽车电子、工业控制、电力电源、储能新能源、具身机器人等高可靠性应用领域，盘中孔的工艺处理是否到位，直接决定了产品能否在严苛环境下长期稳定运行。

本文从盘中孔的工艺原理出发，系统分析不同塞孔方案的技术特点与可靠性差异，并结合IPC标准和猎板PCB的实际制程能力，为工程师与采购人员提供从设计到制造的全链路参考。

一、盘中孔的工艺本质：不是“打孔”而是“填孔”

1.1 什么是盘中孔

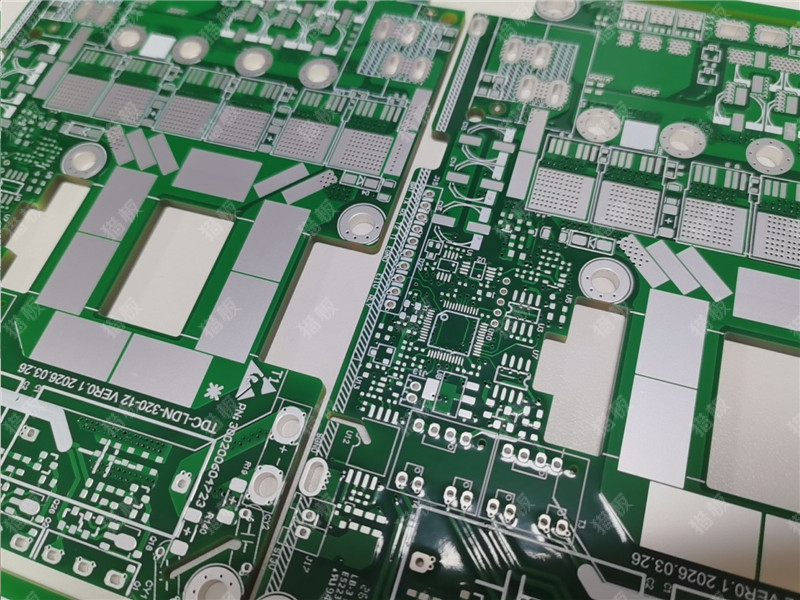

盘中孔是指将金属化导通孔直接布置在SMD元件焊盘（通常是BGA焊盘）正下方。与传统设计中过孔放在焊盘旁边、通过短走线连接的方式相比，盘中孔消除了“狗骨头”走线，实现了从焊盘到内层的最短路径。

1.2 盘中孔的核心价值

节省布线空间：这是盘中孔最核心的优势。在BGA焊盘间距极小的情况下，传统外围打孔根本无法容纳所需数量的过孔。盘中孔使过孔直接在焊盘下方，省去了额外的走线空间。

优化信号完整性：盘中孔提供了从元件焊盘到内层走线或电源/地平面的最短路径，显著减小寄生电感，降低信号反射和串扰。

改善散热：对于高功耗器件（如CPU、GPU、功率IC），盘中孔可将热量更有效地传导到内层铜平面或背面散热层。

1.3 盘中孔的致命隐患——不处理的后果

如果将未经填充的过孔直接放在焊盘上，回流焊时熔融焊料会通过毛细作用沿孔壁流入孔内。这一现象带来的后果是灾难性的：

• 焊盘少锡：焊料流失导致焊盘上锡量不足，元件无法形成可靠焊点；
• 虚焊/冷焊：焊料不足直接导致焊接强度不足，电气连接不可靠；
• 孔内残留空气膨胀：孔内空气在回流焊高温下膨胀，可能顶起元件；
• 焊点空洞：焊料流入孔内后，焊点内部形成空洞，降低机械强度和导电性能。

行业研究数据表明，当盘中孔凹陷深度从5μm增至25μm时，BGA焊点平均空洞率从2.1%升至22.6%，焊点剪切强度合格率从98%降至51%。这就是为什么盘中孔必须经过塞孔处理才能用于SMT贴装。

二、盘中孔塞孔工艺方案对比与选型

IPC-4761标准将过孔保护方式分为七种类型。对于盘中孔，行业公认的标准是Type VII——填充并盖帽电镀（Filled and Capped）。具体实现路径主要有以下三种：

2.1 方案一：油墨塞孔（绝对禁止用于盘中孔）

油墨塞孔是最低成本的塞孔方式，使用阻焊油墨直接填充过孔。但这一方案存在根本性缺陷：油墨在高温下流动性强，回流焊时可能从孔内流出；表面平整度差（凹陷>0.1mm）；密封性不足，无法有效防止焊料渗入。

结论：油墨塞孔绝对禁止用于盘中孔。猎板内部对于盘中孔设计，默认不会采用油墨塞孔方案。

2.2 方案二：树脂塞孔+电镀填平（POFV/VIPPO）

这是目前BGA盘中孔最主流的工艺方案。工艺流程包括：

1. 钻孔：机械钻孔（0.2-0.3mm）或激光钻孔（0.075-0.1mm）；
2. 孔壁处理：除胶渣、粗化孔壁，提高树脂结合力；
3. 树脂填充：使用真空印刷机将高Tg环氧树脂压入过孔；
4. 预固化：初步硬化树脂；
5. 研磨：使用陶瓷研磨刷磨去板面多余树脂，使树脂表面与板面齐平；
6. 电镀盖帽：在树脂表面及全板电镀铜，形成连续铜层覆盖；
7. 外层图形：正常制作外层线路。

树脂塞孔的核心参数控制要点：

• 填孔率：IPC-6016D要求≥95%；
• 孔口凹陷：须控制在≤25μm（针对≤100μm孔径），推荐控制在5-12μm；
• 树脂Tg：需≥170℃以匹配无铅回流曲线；
• 固化收缩率：典型值3.2-4.8%，需通过分段升温固化等方式控制。

核心优势：表面平整度极佳（研磨后凹陷<0.05mm，电镀后<0.02mm）；密封性好，能有效防止焊料渗孔和湿气侵入；支持叠孔设计和高密度布线。

技术局限：流程复杂（8-10道工序）；导热性能不如纯铜填充；单孔成本约0.05-0.10元，整体成本增加约30%。

2.3 方案三：电镀填孔（纯铜填充）

电镀填孔是通过电解铜沉积将孔内逐步“镀满”，形成实心铜填充结构。其核心原理是利用光亮剂与运载剂在板面和孔内的浓度差异，实现孔内优先填充。

核心优势：

• 电气性能最优：实心铜柱导通电阻极低，信号损耗最小，适合高频/高速信号；
• 导热性最佳：铜导热系数（401 W/m·K）远高于树脂；
• 支持叠孔设计：为下一层盲孔提供平整基准面；
• 工艺相对简化：填充与导通合二为一。

技术局限：对孔径和深径比有严格要求，孔内药水交换不畅可能导致填充空洞；单孔成本约0.15-0.30元，整体成本增加约20%-50%。

2.4 选型建议

猎板针对汽车电子、工业控制、电力电源、储能新能源、具身机器人等高可靠性领域，会根据产品使用场景提供塞孔方案的定制化选型建议。

三、盘中孔的关键设计规范

3.1 孔径与焊盘尺寸

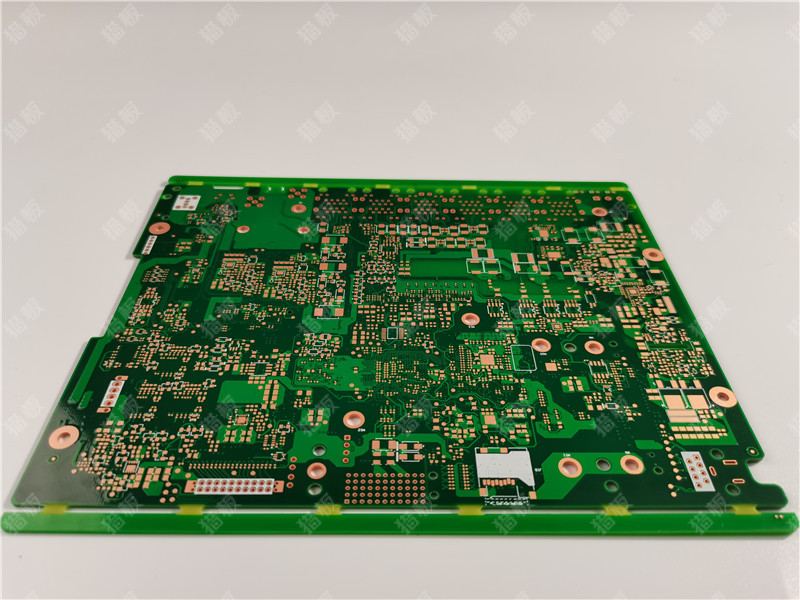

• 盘中孔孔径：常规推荐0.15-0.30mm。BGA焊盘间距0.4mm时，盘中孔孔径≤0.2mm。盘中孔最大孔不应超过0.5mm。
• 焊盘直径：最小焊盘尺寸=孔径+0.15mm。推荐焊盘直径≥1.5倍孔径。具体而言，0.3mm的BGA配0.2mm孔，0.4mm的BGA配0.25mm孔，0.45mm的BGA焊盘配0.3mm孔。
• 厚径比：孔径/板厚≤8:1（1.6mm板厚时孔径≥0.2mm）。猎板常规支持纵横比10:1，可定制≤20:1。

3.2 位置与间距

• 盘中孔应位于焊盘中心（偏移量<0.05mm）；
• 相邻盘中孔间距须≥3×孔径；
• 盘中孔周围0.1mm内不能有其他过孔或走线。

3.3 钻孔方式选择

猎板机械钻孔采用东台/大族高精度数控钻机，定位精度±0.05mm，自钻孔精度±0.018mm。激光盲孔最小直径可达0.075mm。

四、盘中孔的可靠性风险与管控

4.1 主要失效模式

（1）焊点空洞与虚焊

这是盘中孔最常见的失效模式。未填充或填充不良的过孔在回流焊时形成焊料虹吸，导致焊点内部空洞。盘中孔凹陷深度是核心控制指标——行业研究表明，凹陷深度从5μm增至25μm时，空洞率从2.1%升至22.6%。

（2）冷撕裂（缩锡开裂）

当BGA角部焊盘的盘中孔未连接内层大铜皮时，在回流焊快速冷却过程中，可能因焊点单向凝固及BGA翘曲引发冷撕裂。冷却阶段温差可达120℃/秒，焊点开裂率高达15%。

（3）树脂凸起

盘中孔在焊后出现凸起是另一个不可忽视的工艺问题。影响因子包括电流密度、镀层厚度、树脂凸起高度、树脂处理方式、盘中孔孔径、塞孔树脂种类等。

（4）基材裂纹与层间短路

在回流焊或热循环过程中承受热应力时，可能出现基材裂纹，进而导致焊锡吸入和层间短路。

（5）CTE失配应力

塞孔专用树脂的线膨胀系数（CTE）远高于铜层。在SMT回流焊高温阶段（峰值约240-260℃），CTE失配可能导致界面应力集中，长期热循环下产生裂纹。

4.2 猎板的管控体系

针对上述可靠性风险，猎板建立了从设备到工艺、从检测到标准的完整管控体系：

设备保障：

• 台湾竞铭全自动垂直沉铜线与电镀线，镀铜均匀性≥97%，深孔能力13:1；
• 真空树脂塞孔设备，采用专用设备抽真空后以机械刮刀将树脂贯穿孔内并冒出，完全规避塞孔气泡和缝隙问题；
• 陶瓷磨板工艺将冒出树脂磨平，保障表面平整度；
• 源卓防焊激光LDI曝光机与CCD全自动三机连印阻焊印刷机，保障阻焊对位精度。

检测能力：

• X-RAY检测机：对高多层板内层、压合、钻孔重合度进行透视成像检查；
• 显微切片金相显微镜：清晰呈现孔壁、铜层、镀层等微观结构；
• CMI600孔铜测试仪与CMI165表面铜厚测试仪；
• 四线低阻测试：精度达0.1μΩ-0.1mΩ，有效拦截孔铜偏薄、线路缺损等隐患。

工艺标准：

• 树脂塞孔采用住友油墨，支持板厚0.2-6.0mm、塞孔孔径0.2-1.0mm；
• 孔径≤0.4mm时孔口凹陷控制在15μm以内；
• 孔铜厚度可提供18μm、20μm、25μm、30μm、35μm多个等级选择；
• 针对汽车、工控等高可靠性市场推荐孔铜≥20μm。

质量体系：

• 已通过ISO9001、IATF16949质量管理体系认证；
• 验收标准可指定IPC-A-600J II级或III级。

五、不同应用领域的盘中孔工艺建议

5.1 汽车电子

汽车电子面临振动、温度循环（-40℃~125℃）、潮湿等严苛环境。BGA焊盘小，盘中孔若处理不当基本没有焊接面积。建议：

• 优先选择电镀填孔工艺，确保无界面缺陷；
• 孔铜厚度≥20μm，推荐25μm以上；
• 验收标准采用IPC三级；
• 全流程通过热循环测试（-40℃~125℃ 1000次）。

5.2 工业控制

工业控制领域要求板卡在潮湿、粉尘、温差变化大的环境中长期稳定运行。建议：

• 树脂塞孔+电镀填平即可满足多数场景；
• 孔铜厚度≥20μm；
• 阻焊加厚以保障介电性能；
• 关注CTE匹配，选用低CTE塞孔树脂。

5.3 电力电源/储能/新能源

高压、大电流场景下，盘中孔的导热和载流能力至关重要。建议：

• 散热盘中孔优先电镀填孔；
• 厚铜设计时需关注孔铜与线宽匹配；
• 介质厚度与耐压能力需专项评审。

5.4 具身机器人

高密度、高集成度、多传感器融合是其典型特征。建议：

• BGA密集区域全面采用盘中孔设计；
• 关注信号完整性，优先电镀填孔方案；
• 小批量验证后逐步放量。

总结

盘中孔技术是高密度PCB设计的必然趋势，也是高可靠性产品绕不开的工艺挑战。其核心不在于“打孔”，而在于“填孔”——只有通过规范的塞孔工艺（树脂塞孔+电镀填平或电镀填孔），将过孔完全填充并盖帽电镀，才能确保BGA焊盘的平整度和焊接可靠性。

对于工程师而言，盘中孔设计需重点关注孔径与焊盘的比例关系、厚径比限制、塞孔工艺选型以及验收标准。对于采购人员而言，选择具备盘中孔全流程制造能力、拥有完善检测设备和质量管理体系的PCB供应商，是保障产品长期可靠性的关键前提。

猎板科技聚焦高多层、高精密、高难度、高可靠的PCB特殊定制，在盘中孔工艺领域积累了从设备、工艺到检测的完整能力体系。针对汽车电子、工业控制、电力电源、储能新能源、具身机器人等高可靠性应用领域，猎板可根据产品使用场景提供填充类型定制化选型建议与全流程工艺保障。

盘中孔不是“能不能做”的问题，而是“怎么做才可靠”的问题。选对工艺、控好参数、管好过程，盘中孔就能从“可靠性痛点”变成“设计利器”。
