一块PCB能否稳定工作,很多时候取决于你根本看不见的东西——藏在板子内部的芯板(Core)和半固化片(Prepreg,简称PP),以及它们各自的厚度公差。
如果把PCB多层板比作一座精密的建筑,芯板就是承重墙,决定了基础厚度和结构强度; PP就是水泥砂浆,把各层牢牢粘在一起,同时提供绝缘保护。 而厚度公差,就是决定这座“建筑”是否平整、每一层是否牢固的核心密码。
对工程师和采购来说,理解PP与芯板的厚度公差,不仅关乎产品能不能装进外壳,更直接决定信号完整性、散热效率、生产良率,乃至终端产品的寿命与安全。 尤其是汽车电子、工业控制、电力电源、储能新能源、具身机器人等领域,一块板子在-40℃到125℃的严苛温变环境下长期服役,厚度公差失控带来的分层、翘曲、阻抗漂移,任何一个都可能成为致命隐患。
今天这篇文章,我们从材料特性、公差传递路径到猎板PCB的实际控制能力,把PP与芯板厚度公差这件事彻底讲透。

芯板是已经完成内层线路制作的硬质双面覆铜基板,相当于多层板的“骨架”。 常用规格有0.05mm、0.10mm、0.15mm、0.20mm、0.30mm、0.50mm、0.80mm、1.00mm、1.20mm、1.60mm等。
芯板的厚度公差,直接影响多层板的整体精度和层间结合力。 根据IPC-4101《刚性及多层印制板用基材规范》,覆铜板的厚度偏差分为不同等级:
常规标准级(Class A)——消费类产品:公差为标称厚度的±10%。 例如0.5mm厚的芯板,允许偏差±0.05mm; 1.0mm厚的芯板,允许偏差±0.10mm。
高精度级(Class B)——工业与通信设备:公差为±0.05mm或±5%,取更严格值。 以0.3mm厚的芯板为例,±5%为±0.015mm,比±0.05mm更严,按±0.015mm执行。
超薄芯板(<0.2mm)——高端精密设备:公差可达到±0.025mm(约±1mil),对生产精度要求极高。
一张标称0.2mm的1080芯板,典型厚度公差为±0.013mm; 而2116芯板在相同标称下公差可能扩大至±0.018mm。 别小看这零点零几毫米的差异——在多层叠加后,每个0.01mm都会滚雪球般放大。
猎板处理建议:猎板针对汽车电子、工业控制、电力电源、储能新能源、具身机器人等领域的PCB定制,在芯板公差控制上执行更严格的标准。 其出货标准中,针对高可靠性产品可指定IPC-A-600J三级验收标准,在芯板选型阶段即对来料厚度进行批次管控,从源头压缩公差波动范围。 芯板选型时,务必向PCB工厂确认芯板厚度标注方式——是“含铜厚”还是“不含铜厚”,这个细节直接影响压合厚度的计算结果。

PP(Prepreg,半固化片)是芯板之间的“粘结剂+绝缘层”。 它在压合前是柔软的片状,经过高温高压后熔融流动并固化,把各层芯板牢牢粘在一起。
PP的公差有两个关键点需要特别注意:
第一,压合前后的厚度完全不同。
PP在层压前需经历烘烤去湿处理,失重率约0.3%~0.8%,导致干膜厚度进一步收缩。 设计时参考的PP标称厚度(如1080型约0.06mm、2116型约0.11mm、7628型约0.19mm),压合后会有明显变化。 因此,PP厚度公差必须看压合后的实测值,而不是供应商提供的干膜标称值。
以常用1080 PP为例,干膜厚度标称0.06mm,实测批次标准差可达±0.005mm,同一卷料头尾厚度差异常达0.008mm。 经过压合后,这个偏差还会进一步演变。
常用PP型号压合后厚度参考如下:
| PP型号 | 玻璃布厚度 | 压合后单张厚度 | 树脂含量 | 适用场景 |
|---|---|---|---|---|
| 1080 | ~0.053毫米 | 0.07-0.09毫米 | 45-55% | 薄层绝缘、细线路填充、HDI板 |
| 2116 | ~0.094毫米 | 0.11-0.13毫米 | 40-50% | 4-8层板主流选择 |
| 7628 | ~0.173毫米 | 0.19-0.22毫米 | 35-45% | 厚绝缘层、≥10层高多层板 |
第二,单张PP与多张叠加的公差逻辑完全不同。
单张PP常规公差±0.025mm(±1mil); 如果是阻抗控制板,公差会更严,在±0.015mm~±0.02mm之间。 多张PP叠加后,常规公差按设计总厚度的±10%计算。 叠加张数越多,累计偏差风险越大。
在8层板典型叠构中,总介质厚度的变异源90%以上来自PP片——尤其当多张PP叠用时,其厚度公差按方和根(RSS)方式累积,而非简单线性叠加。 例如,若两张1080 PP的单张厚度标准差均为0.005mm,则双PP叠合后厚度标准差为√(0.005²+0.005²)≈0.007mm,较单张增大41%。
此外,PP压合后厚度受内层残铜率影响显著。 内层铜面积越大(残铜率越高),压合时树脂被挤出填充间隙的量越多,PP实际厚度越薄。 这是一个经常被忽略的因素——同样的叠层设计,在不同内层布线密度下,压合后的实际厚度可能完全不同。
猎板处理建议:猎板在PP公差控制上,通过高精度压合设备与在线厚度监测系统,对每一批次PP的树脂含量(RC%)和流动特性进行管控。 针对阻抗控制板,可将PP压合后厚度公差收紧至±0.015mm~±0.02mm。 在介质层组合上,采用含胶量梯度分布的PP搭配(如2116+3313),既保证填胶充分,又避免织纹缺陷。

芯板和PP各自的公差在压合过程中通过多层叠加、树脂流动、压力传递与温度梯度共同作用,形成显著的累积厚度偏差。 这个累积偏差直接传导到三个关键维度:
介质厚度偏差直接转化为特征阻抗漂移。 以50Ω微带线为例,当基材εr=4.2时,介质厚度每增加1mil(0.0254mm),Z0升高约1.8Ω;反之减薄1mil则降低约1.7Ω。 在高速背板设计中,若要求单端阻抗容差≤±5%,则允许的介质厚度偏差必须控制在±2.8mil以内。

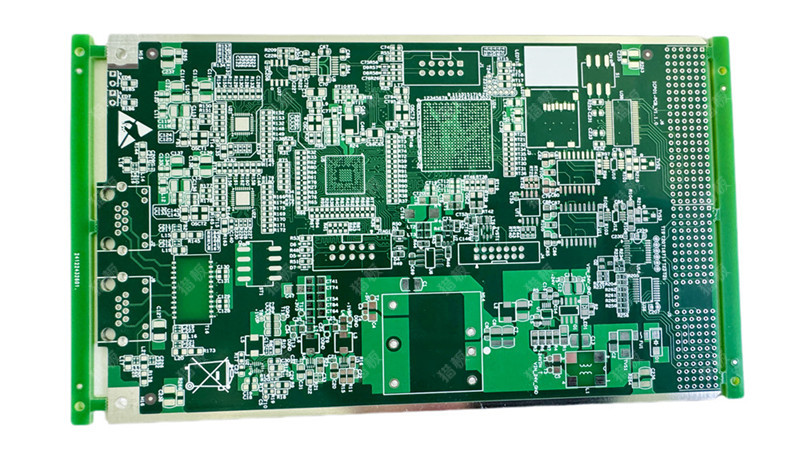

猎板在12层以上高速板设计中采用对称叠层结构,结合Polar SI9000阻抗仿真工具,提前计算线宽、间距与介质厚度的最佳组合,将阻抗波动压缩至更优水平。 针对阻抗控制板,猎板可提供阻抗条并出具阻抗测试报告,用实测数据验证理论计算的准确性。
不对称的叠层结构或不均匀的厚度分布,在压合过程中会因热膨胀系数差异产生不均匀的应力分布,导致成品板翘曲超标。 IPC标准规定翘曲度不超过对角线的0.75%为合格(二级标准),三级标准可要求≤0.5%。 翘曲超标不仅影响后续SMT贴装精度,更可能在长期使用中引发焊点开裂。
猎板在设计环节即强调对称原则——要求介质层厚度超过内层铜箔的两倍,并通过对称叠层设计降低形变概率。 全自动真空压合机通过恒压热控算法将大尺寸板(1000mm×600mm)翘曲度控制在0.75%以内。 对于更高要求的项目,可定制≤0.5%的翘曲度。
板厚偏差过大可能导致元件无法贴合或插装困难。 这在BGA等高密度封装场景中尤为突出。

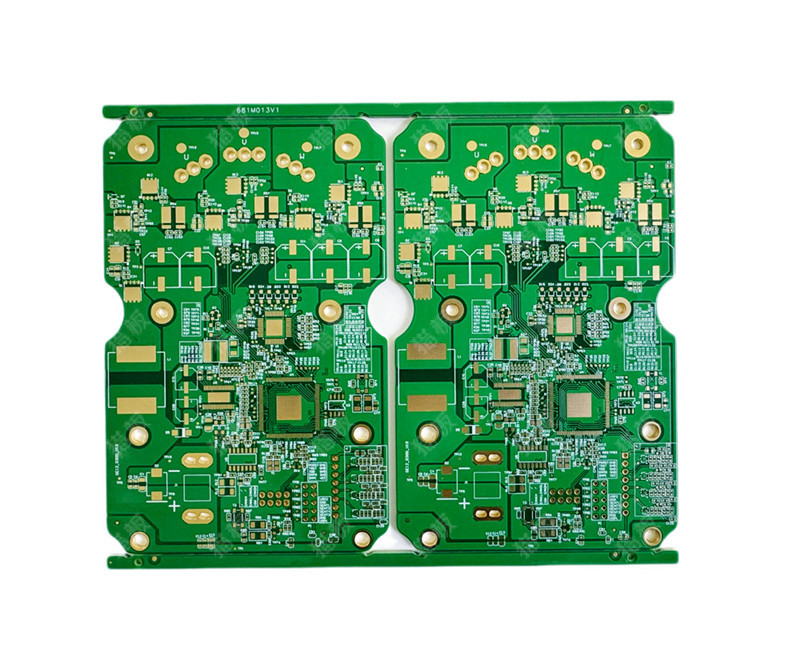

猎板在成品厚度控制上采用分级标准:板厚≥0.8mm时成品板厚公差为±10%(例如1.6mm常用板,公差范围1.44~1.76mm),板厚<0.8mm时成品板厚公差为±0.10mm。 对于0.2mm至0.8mm的超薄板,控制精度可稳定在±0.10mm以内。 HDI等高密度互连板领域,厚度公差可严格控制在±0.075mm以内。
板厚公差的精准控制,需要从设备精度、检测手段到品质管理形成完整闭环。
设备精度是基础。 猎板珠海两大自营生产基地配备520余台先进制造设备,拥有150余名高精密多层电路板技术工程师。 其中,全自动真空压合机通过恒压热控算法将层压周期从8小时缩至2.5小时;压合线专为多层PCB层压设计,保障高多层板层间的结合力和平整度。 温度范围控制在±2°C,压力波动低于5%,确保PP与芯板的充分融合。
检测体系是保障。 猎板配备显微切片金相显微镜,可对PCB切片进行高倍显微观测,清晰呈现各层厚度与均匀性。 CMI600孔铜测试仪与CMI165表面铜厚测试仪可快速精准检测铜层厚度。 X-RAY检测机对高多层板内层、压合、钻孔重合度进行透视成像检查,规避高多层板压合后无法有效监控内层品质的管控盲区。 阻抗测试仪测量精度误差为±1%,最小精确值0.01ohm,充分满足阻抗产品在制及成品段的阻抗品质监控。

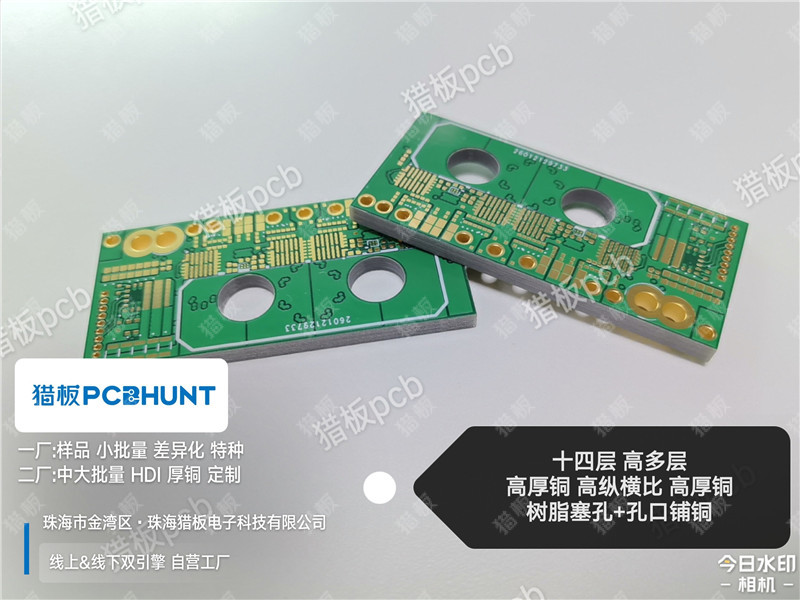

品控标准是底线。 猎板内部外观默认执行IPC-A-600H二级标准,客户可指定三级。 猎板支持1至26层通孔板及盲埋孔板的定制生产,板厚范围覆盖0.2mm至6.0mm。 针对厚铜板、高压、高湿、频繁脉冲等特殊场景,会主动建议提升孔铜厚度——孔铜默认18μm(IPC二级标准),针对汽车电子、工控等高可靠性市场可推荐20μm以上。 三级标准要求孔铜平均20~25μm,镀铜延展性≥20%。
PP与芯板的厚度公差,看似是PCB制造中一个基础的工艺参数,实则是决定产品稳定性的“隐形支柱”。 从单张PP的±0.025mm公差,到多层叠加后按RSS方式放大的累积偏差; 从芯板标称厚度的标注方式,到压合过程中树脂流动带来的实际厚度变化——每一个环节的失控,最终都可能表现为阻抗漂移、翘曲超标或装配失效。
对于汽车电子、工业控制、电力电源、储能新能源、具身机器人等对可靠性要求极高的领域,厚度公差的精准控制直接关系到产品的长期稳定性。 猎板通过高精度压合设备、在线厚度监测系统、分级验收标准以及从IPC二级到三级的完整品控体系,为高可靠性产品提供从设计到交付的全链路保障。
下次设计多层板时,不妨多问一句:PP选型是否匹配应用场景? 芯板公差是否满足设计要求? 压合后的厚度公差控制在什么范围? 这几个问题的答案,往往就藏着产品稳定性的关键。
