思考一个问题：PCB的铜面，是不是越粗糙越好？

这个问题放在传统PCB应用里，答案可能是：粗一点，更稳。 粗糙的铜面能增加铜箔与树脂之间的机械咬合，提高结合力。 但当PCB进入高频高速、大电流、高可靠性场景之后，答案就完全不同了。

铜箔——这块看似普通的导电材料，其实从信号传输效率、散热能力到长期服役可靠性，都在悄悄决定着整块PCB的性能上限。

一、趋肤效应：铜面粗糙度如何“吃掉”你的信号

当高频信号通过导体时，电流并不会均匀分布在整个铜截面，而是趋向于导体表面流动——这就是趋肤效应。 频率越高，电流越集中在表层。 此时，铜表面的微观起伏直接决定了信号的传输质量。

研究表明，铜箔表面越粗糙，高频插入损耗通常越大。 信号并不是沿着理想的平直路径传输，而是受到铜面峰谷结构的影响，等效传输路径变长，插入损耗随之增加。

具体数据更有说服力：在25GHz频率下，标准轮廓铜箔（Rz≈10μm）比超低轮廓HVLP铜箔（Rz≈2μm）多出约0.8-1.2dB/inch的损耗。 这意味着在一段10英寸的传输线上，仅铜箔选型不当就可能造成8-12dB的信号衰减——足以让整个链路失效。

高频信号的趋肤效应要求铜箔具有极低的表面粗糙度。 常规HTE高温高延电解铜箔表面粗糙度Rz普遍在3.0μm以上，应用于高频信号传输时，趋肤效应会对信号完整性造成严重影响。 而HVLP铜箔的粗糙度可低至0.5μm-2.5μm（Rz值），能大幅减少高频信号传输中的损耗。

IPC的研究也证实：低粗糙度铜箔相比常用表面粗糙度铜箔，可减少73%的散射损耗。 对于汽车毫米波雷达（77GHz）、AI服务器（112Gbps PAM4）等超高速场景，这73%的差距往往就是产品能否通过测试的分水岭。

二、光滑与牢固：一个无法“既要又要”的矛盾

这里出现了一个根本性矛盾：

这就是高速PCB设计中典型的矛盾——在信号损耗和结合可靠性之间找到平衡。

为了解决这一矛盾，行业开发了不同轮廓等级的铜箔：

• HTE（高温高延展性铜箔） ：常规粗糙度，适用于普通PCB
• RTF（反转处理铜箔） ：中高端多层板、HDI板
• VLP（超低轮廓铜箔） ：高速数字板、服务器、通信设备
• HVLP（超超低轮廓铜箔） ：高端服务器、AI加速器、毫米波雷达、高速背板

它们的核心方向一致：降低铜面粗糙度，减少高速信号传输中的额外损耗。

但不能一味追求光滑。 光滑铜面与树脂的结合力下降，可能导致分层、起翘等可靠性问题。 因此，高速材料更看重的是铜表面界面处理——通过化学方式在铜面上做更可控的微观结构，在不过度增加粗糙度的情况下让树脂还能抓得住铜。 有些做的是纳米级或微纳级表面调控，有些做的是附着促进层。

三、铜箔选型：不同场景如何“对症下药”

场景一：普通数字电路、电源板

这类应用对信号完整性要求不高，更关注结合力和制程稳定。 常规HTE铜箔即可满足，经济实用。

场景二：高速数字电路、服务器、通信设备

10Gbps以上的信号传输，铜箔粗糙度直接影响误码率和链路裕量。 建议选用VLP或HVLP铜箔。 10Gbps以下推荐HTE铜箔即可，超过10Gbps需评估低轮廓铜箔。

场景三：毫米波雷达、AI加速器、112Gbps以上串行链路

此类场景对插入损耗极为敏感。 需选用HVLP级别铜箔（Rz≤1.5μm），甚至压延铜箔（RA）。 在56GHz毫米波频段，RA压延铜箔比HVLP电解铜箔拥有更低的趋肤效应损耗。

场景四：汽车电子、工业控制、电力电源

此类场景除信号完整性外，对铜厚、耐热、抗疲劳要求极高。 厚铜设计可承载大电流、提升散热能力。 压延铜箔延展率可达15-40%，远优于电解铜箔的5-15%，在高低温交变环境下更不易断裂。

场景五：柔性电路、动态弯折应用

压延铜箔因其优异的耐折性和延展性，是柔性电路的唯一选择。 电解铜箔属于静态铜箔，不可反复弯曲。

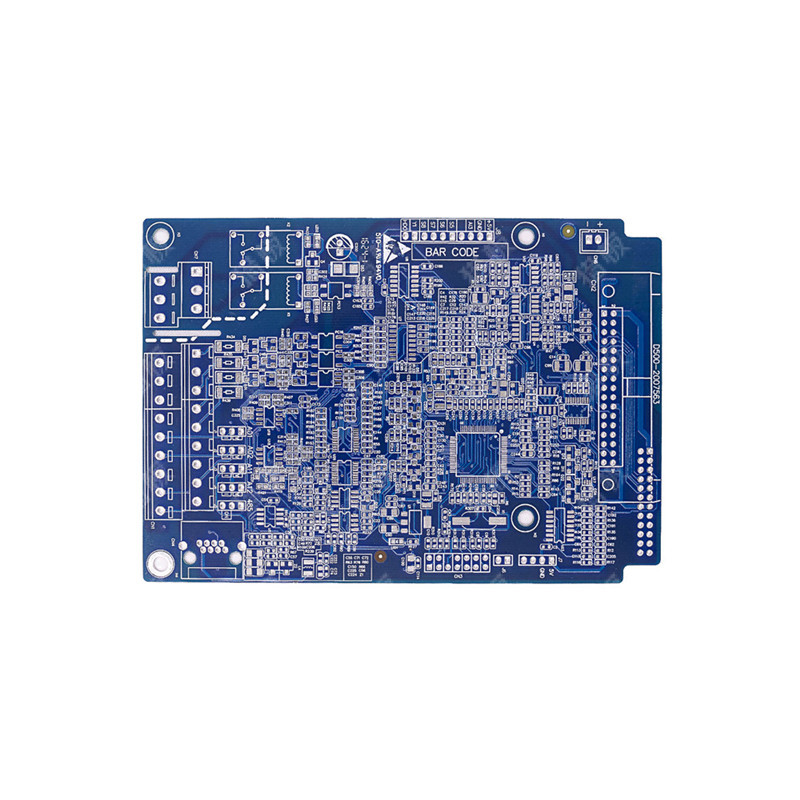

四、猎板处理建议：从铜箔选型到制程落地的完整闭环

基于以上技术逻辑，针对汽车、工业控制、电力电源储能新能源、具身机器人等领域的PCB需求，猎板提供以下专业处理方案：

1. 铜厚定制——从1/3oz到15oz全覆盖

• 外层铜厚：常规1oz，可定制0.5oz至≤15oz
• 内层铜厚：常规Hoz，可定制1/3oz至≤8oz
• 表面成品铜厚：严格执行IPC标准，1oz≥35μm、2oz≥70μm、3oz≥105μm（可指定最高≤10oz）

对于厚铜设计，猎板DES超厚铜真空精密蚀刻连线采用喷淋式+真空蚀刻工艺，优先避免药水反应时的“沙滩效应”，保障厚铜线路品质，解决传统喷淋蚀刻药水交换不彻底导致的线路毛边、锯齿问题。

2. 图形转移精度——满足高密度、高阻抗要求

• 线路LDI曝光机采用专利数字步进扫描光刻技术，线宽解析度最高可达40μm（1.6mil），对位精准度偏差±10μm
• 线路外层图形对孔位精度最小±2mil
• 线路内层最小线宽/间距可达2mil/2mil
• 在线AOI自动光学检测机最高识别精度可达50μm，适用于2mil线路高密度、高多层、高阻抗产品

3. 孔铜质量控制——确保导通可靠性

针对汽车、军工、医疗等高可靠性场景，猎板提供四线低阻飞测（Ⅲ级验收标准可包含此项）。

• 孔铜厚度采用CMI600孔铜测试仪（牛津品牌）精准检测
• 显微切片金相显微镜可清晰呈现孔壁、铜层、镀层等微观结构
• PTH孔径公差±0.075mm（可指定±0.05mm），NPTH孔径公差±0.05mm

4. 验收标准——Ⅱ级与Ⅲ级可选

• 常规产品按IPC-A-600J Ⅱ级验收
• 汽车、医疗、军工等高可靠性产品可按IPC-A-600J Ⅲ级验收

IPC Ⅲ级要求孔铜最小25μm（最薄点），翘曲度≤0.75%。猎板常规翘曲度≤0.75%，可定制≤0.5%。

5. 特殊场景专项能力

6. 全流程品质监控

猎板配备了从原材料到成品的全流程检测设备链：

• X-RAY检测机：对高多层板内层、压合、钻孔重合度进行透视成像检查，可满足板厚最大10mm、层数最多30层的品质检查
• 阻抗测试仪：符合IPC-TM-650及Intel标准，测量精度误差±1%，最小精确值0.01ohm
• 剥离强度测试仪：定量测试铜面剥离强度及附着力
• AVI自动外观检查机：25μm识别精度，自动识别划伤、污渍、外形偏差等

结语

一块看似普通的铜箔，其实决定了很多事情。

它要和树脂牢牢结合，也要让高速信号尽量少损耗。 这两件事，方向并不总是一致。 铜面处理的核心，不是在“粗糙”和“光滑”之间二选一，而是在信号传输性能、结合可靠性、长期稳定性之间找到那个最合适的平衡点。

PCB能跑多快、跑多稳、用多久，很多时候从这层铜面就已经开始决定了。

对于汽车电子、工业控制、电力电源储能新能源、具身机器人等对可靠性和性能要求极高的领域，铜箔选型与制程控制早已不是“差不多就行”的事——它直接决定了产品能否通过严苛的环境测试、能否在十年服役期内稳定运行。 从铜箔选型到图形转移、从孔铜控制到全流程检测，每一个环节的精度都在定义着性能的上限。

你的下一块PCB，铜箔选对了吗？
