在PCB生产和SMT贴片过程中，“焊盘发黑”是工程师和采购人员经常遇到的现象。 当焊盘表面出现暗沉、发黑、变色时，很多人的第一反应就是——“完了，是不是遇到黑盘（Black Pad）了？ ”

实际上，焊盘发黑 ≠ 黑盘。

两者虽然在外观上可能有相似之处，但本质原因、失效机理和应对方式完全不同。 把普通的焊盘氧化误判为黑盘，可能导致批量报废； 而把真正的黑盘当作表面氧化来处理，则可能埋下致命的可靠性隐患——尤其是在汽车电子、工业控制、电力电源、储能新能源、具身机器人等高可靠性应用领域。

本文将从失效机理、成因分析、检测方法三个维度，帮助工程师和采购准确区分“焊盘发黑”与“黑盘”，并提供切实可行的应对建议。

一、什么是“黑盘”（Black Pad）？

黑盘是化学镍金（ENIG，Electroless Nickel Immersion Gold）表面处理工艺特有的一种致命缺陷。

所谓黑盘，主要是指金浸镀过程中由于镍磷层被过度腐蚀，导致镍磷层表面缺乏可焊性而使焊点强度不足，甚至出现开裂的一种缺陷。 由于失效后焊盘表面多呈深灰色或黑色，因此俗称“黑盘”。

1.1 黑盘的形成机理

在ENIG工艺中，先在铜焊盘上化学镀一层镍（Ni），再通过置换反应浸上一层薄金（Au）。 问题出在浸金环节——由于金原子的半径（144pm）比镍原子大，金原子在镍层上沉积时会形成粗糙、疏松、多孔的晶粒排列。 镀液透过这些孔隙继续与底层的镍发生电化学腐蚀，镍原子被氧化成镍离子，被困在金层下面，形成不可焊接的黑色氧化镍（NixOy）。

化学镍层中的磷（P）含量在此过程中起关键作用。 正常镍层含磷量应为7%~9%（中磷）。 当浸金药水过度攻击镍层时，不参与反应的磷会在镍层表面富集，形成富磷层。 EDS分析显示，黑盘区域的磷含量可达正常区域的2倍以上。

1.2 黑盘的典型特征

• 外观特征：焊盘表面呈深灰色或黑色，金层看似完整但底下已腐蚀
• 微观特征：镍层表面存在腐蚀裂缝，纵向可见深度腐蚀
• 焊接表现：焊锡不润湿或半润湿，焊锡呈球状聚集，无法铺展
• 焊点强度：焊点脆弱，外力作用下容易脱落，断裂面平整、基本无焊料残留
• 隐蔽性：外观可能正常（金层覆盖），需切片后用SEM/EDS才能发现

1.3 黑盘的危害

黑盘对可靠性的影响是致命的。 某服务器PCB案例中，黑盘区域的镍层厚度较正常区域减少40%，硫化镍含量高达12wt%，导致焊点剪切强度下降70%。 在汽车电子领域，黑盘导致的焊点失效可能在温度循环（如-40℃~+125℃）中暴露，造成现场故障。

对于汽车、工业控制、电力电源、储能新能源、具身机器人等对可靠性要求极高的领域，黑盘是绝对不能接受的。

二、除了黑盘，焊盘还有哪些“发黑”原因？

焊盘发黑的原因远不止黑盘一种。 以下是几种常见情况：

2.1 OSP焊盘的氧化发黑

OSP（有机可焊性保护膜）是通过在铜表面形成一层有机保护膜来防止氧化的。 但OSP膜有以下局限：

• 储存敏感：OSP对温湿度敏感，存放时间过长或环境潮湿会导致膜层降解失效
• 不耐多次回流：OSP膜无法承受多次回流焊高温，第一次回流后保护膜被破坏，若未及时进行二次焊接，焊盘铜层会迅速氧化发黑
• 膜层质量问题：OSP膜涂覆不均匀或过薄，同样会导致铜氧化

某失效分析案例显示，OSP焊盘发黑的根本原因是底铜腐蚀结晶，主要与氯元素含量较高以及流转存储过程缺乏管控直接相关。

2.2 喷锡（HASL）焊盘的发黑

喷锡板焊盘发黑的根本原因，是锡层表面氧化以及铜锡金属间化合物（IMC）过度生长。 喷锡层在高温焊接或长期储存过程中，锡与铜反应生成IMC，同时锡表面氧化，导致焊盘颜色变暗、可焊性下降。

此外，喷锡板焊盘发黑还有一种容易被忽略的原因——表面残留物污染。

2.3 沉锡焊盘的污染发黑

沉锡工艺中若化学药水未及时清理干净而残留在焊盘表面，焊接时锡膏与残留物发生反应，会导致异物在锡面残留而致使焊点发黑。

2.4 铜焊盘的氧化

对于裸露的铜焊盘（如未做任何表面处理的焊盘或表面处理层破损后暴露的铜面），铜在空气中会氧化生成氧化铜（黑色）或氧化亚铜（暗红色）。

三、焊盘发黑 vs 黑盘：关键区别一览

特别提醒：轻微的焊盘色差（如氧化发暗）不一定是黑盘。 可通过微蚀刻去除表面氧化层后再次验证——若蚀刻后焊盘恢复光亮，则属于可接受范围。 黑盘则不会因微蚀刻而改善。

四、如何预防和应对黑盘？

4.1 源头控制——选择有工艺管控能力的PCB供应商

黑盘的发生具有很强的批次性风险——同一槽液生产的PCB可能集体出现黑盘。 因此，选择PCB供应商时，不能只看价格，更要看其对ENIG工艺的管控能力。

关键管控指标包括：

• 镍层磷含量控制：理想范围为7%~9%（中磷）。 磷含量过低（<6%）易形成粗晶结构，耐腐蚀性差； 磷过高（>10%）则脆性增大。
• 浸金参数控制：浸金液pH值应稳定在4.8~5.2，浸泡时间精确控制。
• 金层致密性：金层应均匀致密，无针孔。
• 镍层平整度：镍层表面越平坦，越有利于减少黑盘发生。

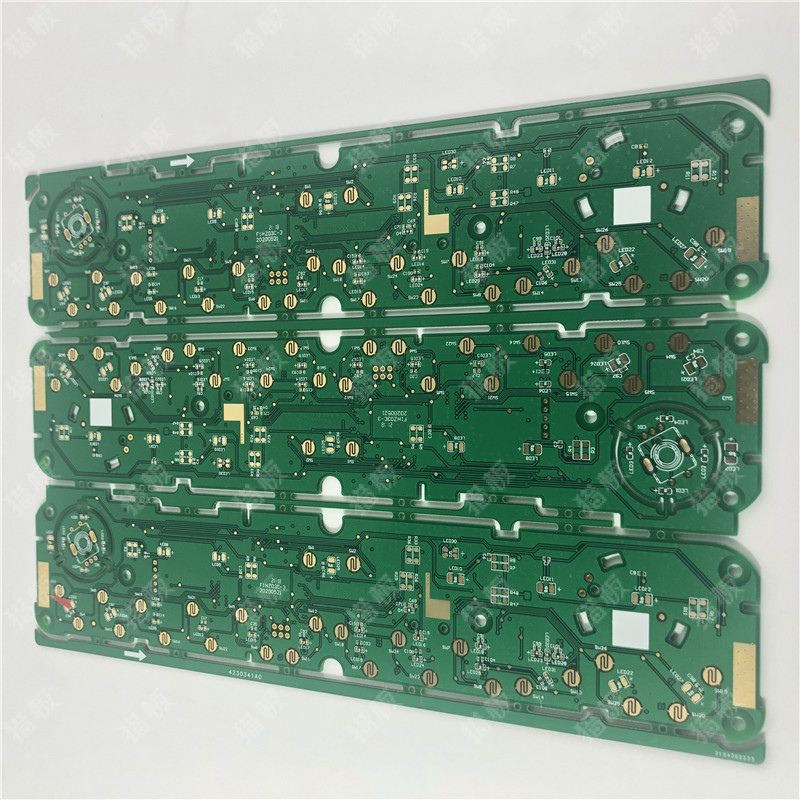

猎板的ENIG工艺管控实践：

猎板在ENIG制程中引入严格的磷含量管控（7%-11%），借助镍层厚度实时监测，将黑盘发生率压低至0.02%以下。 金层厚度精度可控制在±0.02μm，有效避免黑盘缺陷。 猎板采用无氰镀金液配合XRF光谱仪实时监控，黑盘发生率压降至0.08%（行业平均0.5%）。 沉金工艺Ni厚度120-200μ″，Au厚度1-3μ″，特殊需求可指定。

4.2 工艺升级——ENEPIG是更优解

对于汽车电子、医疗设备、航空航天等极高可靠性领域，可考虑采用化学镍钯金（ENEPIG）工艺替代传统ENIG。

ENEPIG在镍层和金层之间增加了一层钯（Pd），钯层可以有效阻挡金对镍的侵蚀，从根本上消除黑盘产生的条件。 某航空电子项目采用ENEPIG后，焊点可靠性提升10倍。

猎板已全面支持ENEPIG工艺，客户可根据可靠性需求选择。

4.3 来料检验与过程管控

对于已到货的PCB，建议：

1. 对怀疑批次做切片分析：焊盘横截面抛光后用SEM观察镍层是否发黑、疏松
2. 可焊性测试：使用润湿平衡仪检测焊盘润湿性能
3. 追溯供应商工艺记录：要求PCB厂提供工艺参数记录及可靠性报告

4.4 不同表面处理工艺的存储与使用建议

根据猎板的产品规范【常见工艺问题FAQ.xlsx†L存储寿命】，不同表面处理工艺的存储寿命不同：

建议采购和仓库管理人员严格按存储条件存放PCB，并在保质期内使用。 超过保质期的PCB，建议先做可焊性验证再投入生产。

总结

1. 焊盘发黑 ≠ 黑盘。 焊盘发黑是表象，黑盘是ENIG工艺中镍层被过度腐蚀的一种特定失效模式。

2. 真正的黑盘只发生在ENIG工艺中，其本质是金层下面的镍层被腐蚀，形成不可焊接的黑色氧化镍和富磷层。 黑盘不可修复，会导致焊点脆断。

3. 其他表面处理（OSP、喷锡、沉锡等）的焊盘发黑，多为氧化、污染、IMC生长等原因导致，部分情况可通过工艺调整改善。

4. 在高可靠性领域（汽车、工控、电力、储能、机器人等） ，建议：

   • 选择ENIG工艺时，优先选择有严格工艺管控能力的PCB供应商
   • 对可靠性要求极高的产品，可考虑升级为ENEPIG工艺
   • 建立来料检验机制，对可疑批次做切片分析
   • 严格按存储规范管理PCB，避免超期使用

5. 遇到焊盘发黑，不要急于下结论。 先通过微蚀刻验证、显微镜观察、可焊性测试等手段判断是表面氧化还是黑盘，再决定是返工改善还是报废处理。
