一、从一块“插坏”的板子说起

从事PCB设计二十年，我见过太多因为金手指设计不当而翻车的案例。印象最深的是一个工业控制项目的电源模块，板卡在带电插拔时频繁出现系统重启、甚至芯片烧毁的问题。团队查了整整两周，最后发现原因竟然出在——金手指全部设计成了等长。

这个教训让我深刻意识到：金手指的长度差异，从来不是美观问题，而是生死攸关的时序问题。

那么，长短金手指到底是什么？为什么要这样设计？采购和工程师又该如何向板厂提出正确的要求？这篇文章，我从一个工程师的视角，结合猎板PCB的实际制程能力，把这件事彻底讲清楚。

二、什么是长短金手指？

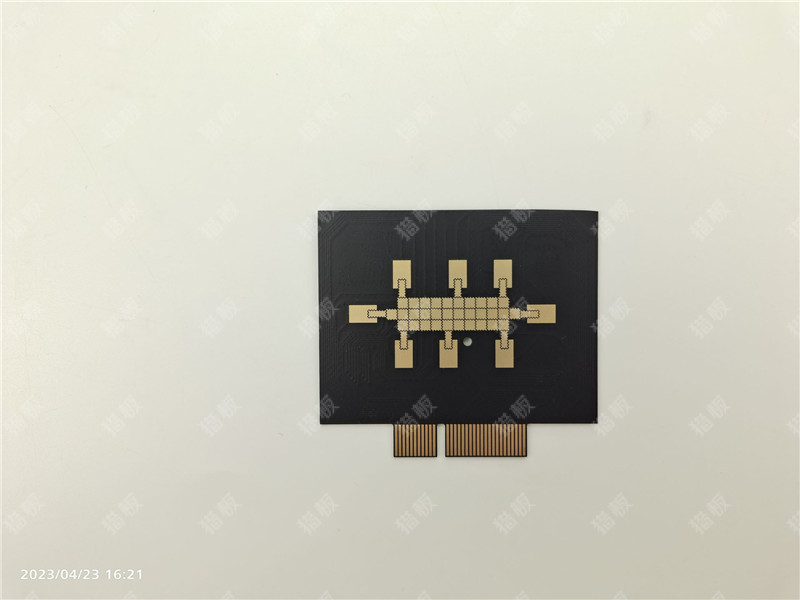

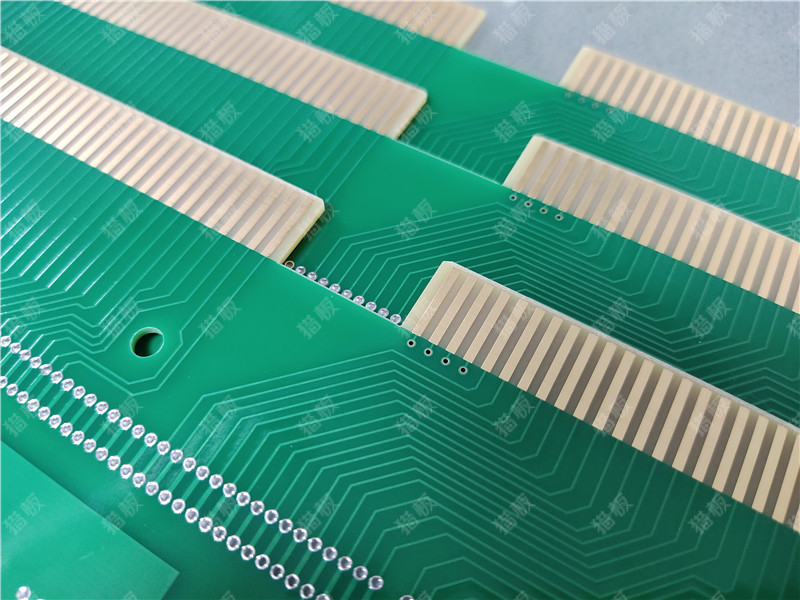

所谓长短金手指（Staggered Edge Connector Contacts），是指PCB板边用于插入连接器的一排金手指接触点，其长度并非整齐划一，而是按照功能分组设计成不同长度。

典型的排列方式通常是：地线（GND）最长、电源（PWR）次之、信号（SIG）最短。

这种设计在PCIe扩展卡、内存模块（DIMM）、工业控制板卡、通讯设备板卡、军工航空电子热插入板卡以及电源模块中极为常见。

与长短金手指相对的是常规金手指（齐平手指），即所有接触点长度相同。后者只适用于无需带电插拔、对时序无特殊要求的场景。

三、为什么要设计长短金手指？核心目的只有一个

长短金手指的本质，是利用接触点长度差，精确控制板卡插入和拔出时的电气接触顺序。

如果所有金手指同时接触，即GND、PWR、DATA、CLK、RESET同时导通，可能出现以下灾难性后果：

• 地尚未建立，电源已上电——造成回路不确定性
• 信号已经跳动，参考地还未到位——导致信号完整性问题
• ESD静电无处泄放——直接冲击芯片I/O口
• 芯片死锁或误触发——系统Crash甚至硬件损坏

而采用长短金手指后，接触顺序被精确控制为：

第一阶段：GND（地线）先接触 → 建立可靠的参考地
第二阶段：PWR（电源）接触 → 系统上电
第三阶段：Signal（信号）最后接触 → 开始正常通信

拔出时则顺序完全相反：信号先断开，电源后断开，地线最后断开。这样避免了“信号还在、地已消失”造成的浮地、Latch-up、过压等风险。

四、长短金手指的三大应用场景

1. 热插拔（Hot Swap）

这是长短金手指最重要的应用。服务器、电信设备、工业控制系统在运行中直接插拔板卡时，若没有长短金手指，插入瞬间信号先到、电源未稳，就会出现总线错误、PCIe链路失效甚至FPGA死机。

典型的热插拔规范要求四段接触时序：GND → PRE-CHARGE → POWER → SIGNAL。

2. 预充电（Pre-Charge）

高阶系统中会设计一种特殊的Pre-charge Pin，长度介于GND和POWER之间。当板卡上存在大容量电容（1000μF、2200μF甚至4700μF）时，直接插入会产生巨大的浪涌电流（Inrush Current），可能导致接点烧蚀、电压跌落甚至系统重启。

Pre-charge Pin先通过一个电阻对板载电容进行预充电，将浪涌电流控制在安全范围内。

3. ESD防护

长短金手指还有一个很多人不知道的隐藏功能——ESD保护。地线先接触，为静电电荷提供了优先泄放路径，避免静电通过敏感信号引脚进入芯片内部。

五、PCIe中的实际应用

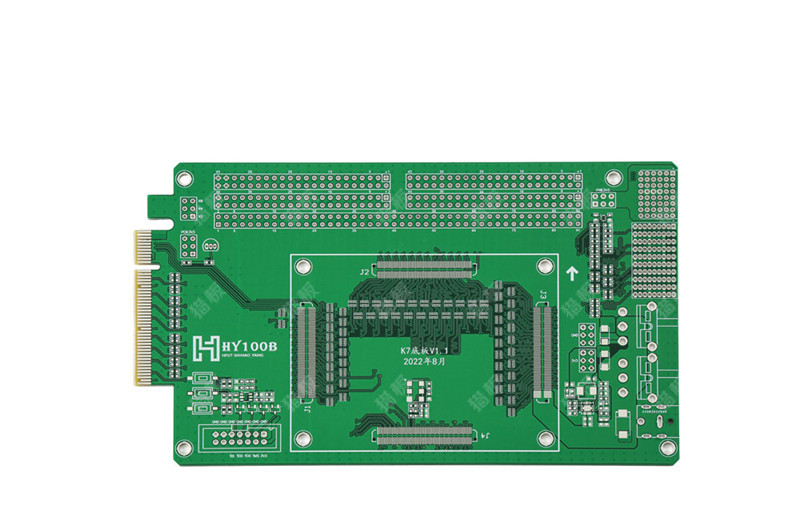

以PCIe卡为例，仔细观察会发现金手指并非完全等长，其中部分GND、PRSNT#、WAKE#以及某些管理信号被故意做长。

这完全是为了符合PCI Express Base Specification对插拔时序的严格要求。PRSNT1#和PRSNT2#这两个检测引脚正是通过长短金手指设计来实现热插拔的物理层检测机制。

六、设计长短金手指，工程师必须注意的5个关键点

1. 长度差如何确定？

不同应用场景对长度差的要求不同：

2. 镀金工艺：硬金是唯一选择

金手指必须使用电镀硬金（Hard Gold），绝对不能用化学沉金（ENIG）或软金。沉金是软金，不耐磨，做金手指几十次插拔就会失效。

根据IPC-6012标准，金手指厚度应为30-50微英寸（0.76-1.27μm），镍底层100-200微英寸（2.54-5.08μm）。

猎板制程能力参考：猎板电（镍）金（硬金）工艺的金厚可指定范围为1-100 μ" ，镍厚120-200 μ" ，完全覆盖IPC要求并可大幅超出。对于高插拔次数场景（如军工、服务器），推荐金厚不低于3 μ" 。

3. 斜边倒角（Beveling）

金手指前端必须进行斜边倒角处理，目的是方便插入、减少磨损。常见倒角角度为20°、30°、45°。猎板默认倒角角度为45° 。

倒角深度需精确控制，行业通常为0.5-1.5mm。注意：金手指选择后默认开通窗，这是行业规范。

4. 差分对必须等长

高速差分对（如PCIe的TX/RX差分对）的两条金手指必须等长，不能一长一短。否则会造成阻抗失配、Skew增加，严重影响信号完整性。

正确做法是：按功能分组整体提前或延后接触，而不破坏高速差分对内部的长度匹配。

5. 长脚不能过长

长脚不能设计得太长，否则接触压力会下降，造成接触电阻变大。这是一个容易被忽视的机械可靠性问题。

七、采购和工程师如何向板厂提要求？

基于以上分析，我建议在向板厂（如猎板）下单金手指板时，明确以下信息：

猎板制程能力速查：

• 层数：1-26层通孔板，可定制盲埋孔板
• 电镀硬金：金厚1-100 μ"可指定，镍厚120-200 μ"
• 倒角：默认45°，可定制
• 表面处理：全面覆盖无铅喷锡、有铅喷锡、沉金、沉锡、OSP、裸铜、镍钯金、无铅喷锡+选择性电金、沉金+选择性电金九大工艺
• 品质认证：ISO9001、IATF16949（汽车行业）、ROHS、REACH、UL等

总结

长短金手指设计的本质只有一句话：利用接触点长度差，精确控制插卡时的电气接触与断开顺序，实现Ground First、Power Second、Signal Last。

它不是可有可无的“花活”，而是高可靠性板卡设计的基本功。对于汽车电子、工业控制、电力电源、储能新能源、具身机器人等对可靠性和安全性要求极高的领域，长短金手指的正确设计更是刚需。

作为工程师，在设计阶段就要把金手指的长度分组、镀金厚度、倒角要求想清楚；作为采购，在向板厂询价时要明确这些工艺要求，避免“等板子做出来才发现插拔几次就失效”的尴尬。

毕竟，一块板子的金手指，往往决定了整个系统的寿命。
