PCB设计中的半孔到底是什么?它有哪些核心作用? 新闻资讯
发布时间:2026-08-12 10:12:00 23

一、半孔——被低估的PCB边缘设计

在PCB设计领域,有一种看似简单却承载着关键功能的结构——半孔(Castellated Hole,也称镀半孔、城堡孔) 。它是指在PCB边缘将金属化通孔(PTH)沿板边切开一半,形成半圆形或“C”形的镀铜孔。这种结构让模块类PCB可以像贴片IC一样直接焊接在母板上,省去了连接器,实现了板与板之间的高密度直连。

半孔工艺在无线通信模块(WiFi、蓝牙、LoRa)、电源管理模块、核心板/计算模块、传感器模块等领域应用极为广泛。随着汽车电子、工业控制、电力电源、储能新能源以及具身机器人等领域的PCB设计日趋小型化、高密度化,半孔设计正从“小众工艺”走向“刚需工艺”。

本文将从半孔的核心作用、设计要点、制造难点以及可靠性保障四个维度,结合猎板PCB的实际制程能力与出货标准,为工程师和采购人员提供一份兼具专业深度与实操价值的参考。

7. 一阶HDI+有铜半孔,树脂塞孔,孔口铺铜.jpg

二、半孔的五大核心作用

作用一:模块化的板对板连接——最主要的设计意图

半孔最核心的设计意图是实现模块化的板对板连接。以WiFi模块、蓝牙模块为例,模块边缘的半孔作为“引脚”,在SMT回流焊过程中与主板焊盘形成可靠的电气连接和机械连接。这种设计替代了传统的排针/连接器方案,让模块可以像普通元器件一样完成贴装。

对于采购和工程师来说,这意味着物料成本的降低(省去连接器)和装配效率的提升(标准化SMT流程)。

作用二:实现高密度集成,节省空间

省去连接器后,PCB占板面积显著缩小。在智能手机、可穿戴设备、物联网传感器等空间极度受限的产品中,半孔设计几乎是唯一可行的板间连接方案。模块类PCB面积小、功能需求多,半孔设计在板边成排排列,在有限面积内实现了最大化的引脚数量。

作用三:增强焊接可靠性与机械强度

半孔焊接的可靠性常被工程师低估。实际上,回流焊过程中,熔融锡膏会沿半孔圆弧金属壁产生毛细爬升现象,锡膏不仅停留在主板焊盘表面,还会沿孔壁向上附着,形成立体包裹式焊点。这种结构大幅增加了焊接接触面积,形成类似“卡扣式”的固定效果,在长期振动、高低温循环测试中也不易脱焊虚焊。

同时,在PCB边缘设置半孔可显著增强板材的机械强度,使其在汽车电子、工业控制等振动和应力复杂的环境中有效抵抗变形与损坏。

作用四:便于测试与编程

某些设计中,半孔还被用作测试点或编程接口。模块可以单独完成测试和程序烧录后再组装到主板上,实现了制造与测试的并行化,提升了生产效率和良率管控能力。

作用五:射频信号的阻抗连续性保障

对于射频模块(GPS、GSM/GPRS、射频前端等),半孔设计避免了连接器带来的阻抗不连续问题,射频线路阻抗连续性更好,信号完整性更有保障。这也是为什么高端通信设备和物联网模组普遍采用半孔方案的重要原因。

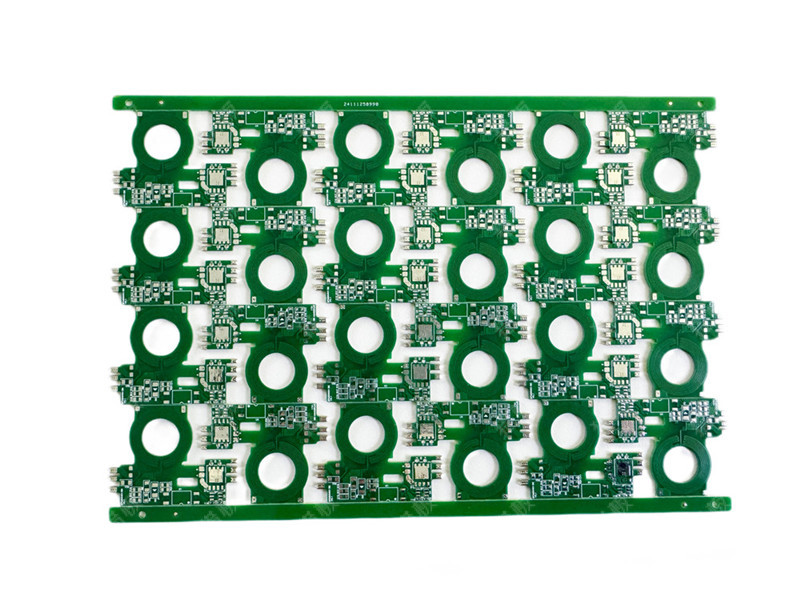

6层板 FR-4 TG150 内层4oz外层1oz  定制压合结构  板厚1.7mm 最小孔0.20mm  HDI+线圈+有铜半孔工艺 -1.jpg

三、半孔设计的关键注意事项

3.1 孔径与间距

半孔设计首先需要关注孔径和间距的合理性。行业经验表明,半孔最小成品孔径建议≥0.6mm,极限工艺能力可达0.5mm。

猎板处理建议:猎板对有铜半孔(邮票孔/城堡形孔)的最小孔径要求为Φ1.0mm。当设计孔径小于此参数时,需要根据实际资料进行专项评估。在孔径公差控制方面,猎板机械钻孔采用东台、大族等品牌设备,PTH孔径公差可控制在±0.075mm(可指定±0.05mm),孔位公差±0.05mm。

3.2 半孔中心与板边的位置

半孔中心到板边的距离需精确控制,通常孔边缘与板边齐平或留极小余量(0.1-0.2mm)。孔位必须精准位于外形线中心,确保铜层均匀分布。

猎板处理建议:猎板的图形对位精度可达±2mil,线路孔位对孔位精度±2mil。CNC数控成型机定位精度达±0.01mm/300mm,重复定位精度±0.001mm,为半孔的精确定位提供了硬件保障。

3.3 焊盘尺寸

半孔焊盘需比常规PTH更大,确保足够的焊接面积,建议焊盘延伸出板边一定距离(0.3-0.5mm)。单边焊环宽度建议≥0.25mm。

3.4 成型方式——绝对不能V-CUT

半孔板绝对不能采用V-CUT成型,因为V-CUT会拉扯铜丝,造成孔内无铜。必须采用CNC数控铣床(锣空)成型。

猎板处理建议:猎板配备的可信六轴CNC数控成型机,搭载双气动主轴(0~60000转/分),特别定制控深及正反向锣铣功能,可满足阶梯孔、半孔、精铣等特殊需求。

3.5 表面处理选择

半孔暴露在板边,易受氧化,建议做表面处理。半孔区域必须开窗,不可盖油。优先推荐沉金(ENIG)工艺,其次为浸锡/浸银,应避免采用喷锡(HASL)工艺,因为喷锡易堆锡。沉金工艺形成的金层厚度均匀,能精准覆盖半孔的孔壁、孔口边缘等关键区域,长期维持连接可靠性。

猎板处理建议:猎板提供沉金、有铅/无铅喷锡、OSP等多种表面处理工艺选项。沉金工艺NI厚度120-200μ“,Au厚度1-3μ“(特殊需求可指定)。对于高可靠性应用场景(汽车电子、工控等),沉金是半孔板的首选表面处理方案。

四、半孔制造的难点与猎板的工艺保障

4.1 核心难点:铜丝毛刺与铜皮剥离

半孔制造的最大难点在于成型工序。铣刀高速切削半孔镀铜层时,铜材料延展性强,刀具转速异常或刀刃磨损都会造成铜层撕裂翻边,在孔边形成细小的铜屑(毛刺)。严重的甚至会出现孔壁铜皮翘起、剥离现象。这些铜毛刺若脱落落在相邻半孔间,可能产生肉眼难察觉的微短路。

金属化半孔容易在铣边时将孔内沉铜拉出,因此报废率非常高。这也是为什么愿意且能够生产半孔板的板厂不多的原因。

4.2 猎板的工艺控制方案

猎板在半孔制造上采取了一套系统性的工艺控制方案:

  1. 双V字型走刀:加工半边孔时采用双V字型走刀方式,优化切削路径。

  2. 二钻导引孔:在破孔边增加导引孔,提前去掉铜皮,减少毛刺,钻改用槽刀生产,优化转速落速。

  3. 先镀后切:沉铜电镀加厚孔壁铜层并覆盖抗蚀锡层后,再进行半孔成型切割。由于孔壁铜层与外层铜完整连接,牵扯结合力大,切割时可有效避免孔壁铜层被拉脱或铜翘起。

  4. 成型后去膜蚀刻:半孔成型完成后再去膜,然后进行蚀刻,避免铜面氧化,有效防止残铜甚至短路。

  5. 成型后处理:使用红胶带将单元板粘在一起,过碱性蚀刻线去除毛刺。

4.3 设备硬件保障

猎板在半孔制造中投入了以下关键设备:

  • CNC数控成型机(可信六轴) :搭载双气动主轴(0~60000转/分),定位精度±0.01mm/300mm,重复定位精度±0.001mm。
  • 全自动数控六刀V-CUT机(莱立斯) :定制超12000转速高功率电机及40齿进口钻石刀片。
  • 自动垂直沉铜线(竞铭) :深孔能力13:1,配以可调幅震动及侧喷、超声波设计,保障孔内沉积效果。
  • 自动垂直电镀线(竞铭) :镀铜均匀性≥97%,深孔能力≥90%。

4.4 半孔板的验收标准

猎板处理建议:猎板对半孔板的工艺要求为:孔最小1.0mm且单元板不超过5个。有半孔设计的板子需接受成品孔内铜毛刺和半孔位板边轻微扯铜现象。出货标准方面,PTH孔径公差±0.075mm,NPTH孔径公差±0.05mm,孔壁粗糙度≤25μm(标准级)或≤20μm(高级)。

对于要求更高的应用(如汽车电子、医疗设备),猎板可指定IPC三级验收标准,并可选配四线低阻飞针测试,检测精度可达0.1μΩ~0.1mΩ级别。

结语

半孔设计绝非简单的“在板边切一半孔”,它承载着模块化连接、高密度集成、焊接可靠性增强、射频信号完整性保障等多重功能。从WiFi模块到汽车电子,从电源管理到具身机器人,半孔正在成为高可靠性PCB设计的标配工艺。

对于工程师而言,理解半孔的设计规则(孔径≥0.6mm、必须CNC成型、推荐沉金表面处理)是确保产品一次成功的前提。对于采购人员而言,选择具备半孔工艺系统管控能力的PCB供应商——从钻孔精度、电镀均匀性到成型设备的精度——直接决定了产品的良率和长期可靠性。

猎板科技在半孔工艺上已形成从设计评审、工程MI制定、钻孔沉铜电镀到CNC精密成型、品质检测的完整闭环能力。依托竞铭全自动垂直沉铜电镀线(镀铜均匀性≥97%)、可信六轴CNC数控成型机(定位精度±0.01mm)以及四线低阻测试等设备与工艺保障,猎板可承接最小孔径Φ1.0mm的半孔板定制需求。

在汽车电子、工业控制、电力电源、储能新能源、具身机器人等对可靠性要求极高的领域,半孔设计的价值正在被越来越多的工程师和采购所认可。希望本文能帮助您更全面地理解半孔的作用与制造要点,在未来的设计中少走弯路。
