做过光模块的朋友都知道，翻开任意一款光模块的PCB物料清单，表面处理一栏几乎清一色写着“ENEPIG”——化学镍钯金。从100G到400G、800G，从TOSA/ROSA到BOSA，从Driver IC到TIA IC，镍钯金几乎成了光模块PCB的“标配”。

但问题来了：同样是PCB表面处理，沉金（ENIG）在消费电子领域用得好好的，价格还便宜，为什么光模块偏偏不选它？

作为一名在PCB行业摸爬滚打二十年的工程师，我用实际数据和工艺逻辑，把这件事彻底讲透。核心答案就一句话：沉金解决的是“好不好焊”，镍钯金多解决了一件事——金线压上去以后，界面能不能长期稳定。

一、先搞清楚镍钯金到底是什么

镍钯金（ENEPIG，全称Electroless Nickel Electroless Palladium Immersion Gold），是在传统沉金工艺的基础上，在镍层和金层之间增加了一层钯，形成三层金属结构。

三层结构各司其职：

底层——镍层（Ni，3-6μm）： 阻挡层。阻止铜向表面扩散，防止铜金之间过度生成脆性金属间化合物，同时提供机械强度和耐腐蚀性。

中间层——钯层（Pd，0.05-0.15μm）： 这是镍钯金最核心的“灵魂层”。钯是镍和金之间的中介屏障，防止镍层氧化。镍裸露时极易形成NiO和Ni₂O₃，氧化后金球不易形成良好接合。同时，钯可隔绝氧气，大幅降低沉金工艺中臭名昭著的“黑盘”（Black Pad）风险。行业测试数据显示，ENEPIG相比ENIG可降低焊点失效率高达90%。

表层——金层（Au，0.03-0.05μm）： 键合层。金线直接与金接触，不会氧化且容易形成金球，接触电阻低，键合窗口大。

猎板的工艺控制参数：

猎板镍钯金工艺严格遵循IPC-4556标准，镍层厚度控制在3-6μm，钯层厚度控制在0.05-0.15μm，金层厚度控制在0.03-0.05μm。这些参数并非随意设定，而是基于大量失效分析得到的最优解。金层并非越厚越好——过厚的金层会引发“金脆”现象，焊接时金与锡形成脆性金属间化合物，导致焊点开裂。

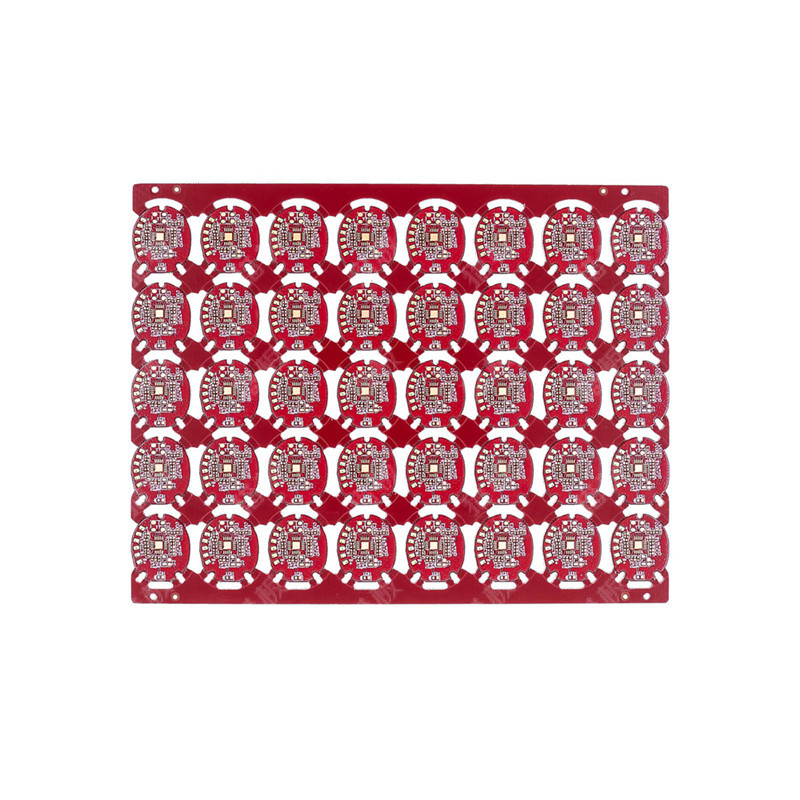

二、沉金用在SMT焊接——没问题

在纯SMT回流焊场景下，沉金的结构没有问题。

锡膏回流时，表面的薄金会溶进焊料，真正参与界面反应的是镍层和焊料，形成一层稳定的金属间化合物（IMC）。金只是焊前的保护层，回流时金进入焊料，镍层承担后续界面反应。

这也是为什么消费电子大量采用沉金——平整度好、可焊性优良、成本相对可控。如果一块PCB只需要SMT贴片，不需要金线邦定，沉金完全够用。

三、但到了金线邦定，沉金就出问题了

光模块的制造涉及COB（Chip On Board）封装，需要将裸芯片直接贴在PCB上，用金线进行引线键合（Wire Bonding）。

金线邦定的机理是金—金（Au-Au）固态金属扩散键合。金线压到焊盘上，靠热、压力和超声能量形成连接——金层不会像回流焊那样熔进锡里，金是要一直留着的。

问题恰恰出在这里。

普通沉金的金层下面直接挨着镍层。在温度和时间的作用下，镍元素会向金层迁移。由于镍极易氧化，迁移至金层后导致金层氧化物含量增多，邦定性能大幅下降。

更让人头痛的是：这类问题并不一定在出厂时暴露。出厂时合格、外观也正常，但经过高温、高湿、热循环或一段时间存放后，再测拉力，强度才开始下降。长期可靠性不行。

这就是为什么行业里普遍有一句话：沉金板不推荐用于金线邦定。

四、钯层到底在防什么

镍钯金在镍和金之间引入了一层钯，本质上是给镍加了一道“防火墙” 。

钯的化学稳定性远高于镍，能够完全抵御金药水的置换侵蚀，同时钯与镍、金均具有良好的冶金相容性。在沉金过程中，金药水会侵蚀镍层晶界导致“黑盘”缺陷——镍层表面形成一层富磷的氧化层，严重降低焊接润湿性和粘结性能。而镍钯金通过在镍和金之间引入钯层，彻底切断了金药水对镍层的攻击路径。

更重要的是——钯层阻挡了镍元素向金层扩散，使得金层能够保持较好的洁净状态，为金线邦定提供了稳定的界面。

这就是镍钯金“在防什么”的答案——防的不是别的，就是镍的迁移和氧化。

五、光模块的环境有多苛刻

光模块工作于数据中心、电信、户外设备等场景，寿命要求通常10-25年，需要承受高温高湿、硫化气体、盐雾、冷热循环等恶劣环境。

常见可靠性测试包括：

• 高温高湿试验： 85℃/85%RH，1000小时，观察拉力、剪切强度、接触电阻
• 盐雾腐蚀： 5% NaCl，35℃，观察金层是否穿孔、镍是否暴露
• 硫化腐蚀： H₂S、SO₂气体腐蚀
• 电化学迁移： 高湿条件下金离子与铜离子迁移导致漏电短路

单纯的金层或普通沉金在这些场景下常常力不从心。行业测试表明，ENEPIG涂层在150℃高温下经过1000小时暴露后仍能保持优异的键合性能；在盐雾测试中可承受1000小时以上的腐蚀考验；在极端温度循环测试中，相比ENIG方案展现出高达30%的可靠性提升。

六、光模块镍钯金的典型厚度配置

光模块镍钯金通用厚度参考：

镍层3-7μm + 钯层0.05-0.15μm + 金层0.03-0.1μm

高速光模块（100G/400G/800G）常见配置：

镍5μm + 钯0.1μm + 金0.05μm左右

电信级（Telcordia GR-468）光模块实务常见组合：

镍3-5μm + 钯0.08-0.15μm + 金0.03-0.08μm + 金线直径0.8-1.0mil

这个配置通常能兼顾键合良率、抗腐蚀性与20年以上的长期可靠度要求。

猎板工程师的实测数据：

猎板实验室做过大量对比测试——常规沉金板经三次无铅回流焊后，焊点剪切力显著下降；而镍钯金板剪切力表现稳定，衰减幅度甚小。这正是镍钯金在光模块以及汽车电子、工业控制等长寿命产品中被广泛采用的底气。

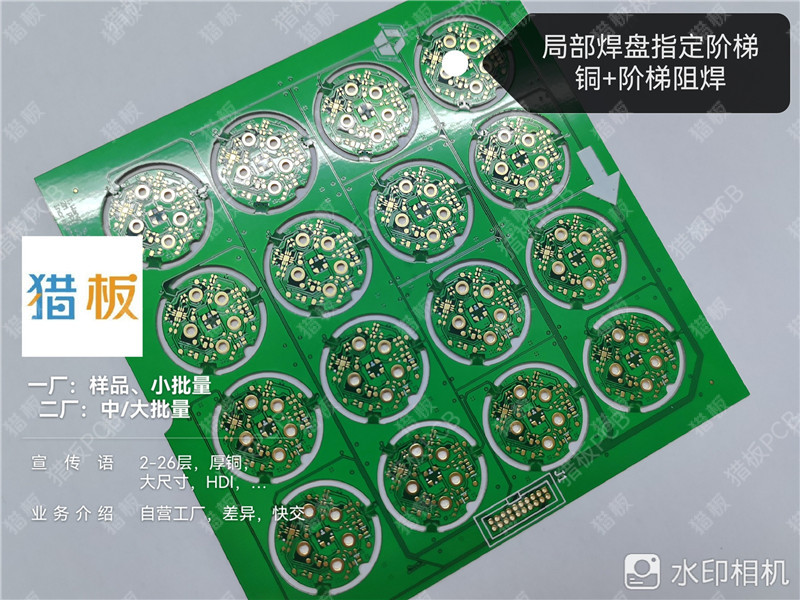

七、猎板处理建议：光模块及高端应用镍钯金选型指南

结合猎板在高多层、高精密PCB领域的技术积累，针对光模块以及汽车电子、工业控制、电力储能、新能源、具身机器人等同样涉及金线邦定或对长期可靠性有严苛要求的领域，给出以下处理建议：

1. 工艺选型：金线邦定优先选镍钯金

对于金线邦定应用，猎板强烈推荐选择化学镍钯金（ENEPIG）工艺。沉金工艺在这一场景下面临的根本问题是镍元素容易向金层迁移并氧化，导致邦定性能大幅下降。镍钯金则凭借钯层阻挡了镍元素向金层扩散，使得金层能够保持较好的洁净状态。

2. 镀层厚度精准控制

猎板镍钯金工艺参数：镍层120-200μ"（约3-5μm）、钯层1-10μ"、金层1-10μ"。特殊需求可指定，钯和金厚指定不得超过30μ"，镍厚指定不得超过300μ"。

金层厚度严格控制在0.03-0.1μm之间——过厚会引发“金脆”，过薄则保护不足。

3. 结合IATF16949车规级质量管理体系

猎板已通过ISO9001、IATF16949质量管理体系认证，以及ROHS、REACH、UL等产品认证。IATF16949认证是汽车行业最高级别的质量管理体系标准，标志着猎板在车规级PCB制造领域具备了系统化的质量管控能力。对于汽车电子、工业控制等对供应链质量管理有严格要求的领域，这一认证是重要的准入门槛。

4. 配合严格的出货标准

猎板镍钯金PCB的出货标准涵盖：孔壁粗糙度≤20-25μm、孔铜平均20-25μm、翘曲度≤0.5%等精密控制指标。验收标准可选用IPC-A-600J III级。每批次产品均附带电测报告与过程控制图（SPC）。

5. 配合高频高速板材选型

光模块对信号完整性有极高要求。猎板支持Rogers系列、台耀系列、Isola等高频/高速板材，以及FR-4与高频材料的混压定制。低介电常数（Dk）材料如罗杰斯RO4350B（Dk=3.48，Df<0.0037）可作为信号层基材，显著降低信号传输损耗。

总结

光模块PCB选择镍钯金，不是因为“贵的就是好的”，而是因为技术逻辑上非它不可。

沉金能满足SMT焊接的需求，但解决不了金线邦定的长期可靠性问题。光模块需要同时承接SMT焊接和金线邦定，还要在数据中心、电信机房等环境中稳定运行10-25年——钯层这道“防火墙”是刚需，不是可选项。

对于汽车电子、工业控制、电力储能、新能源、具身机器人等同样涉及金线邦定或对长期可靠性有严苛要求的领域，这个逻辑同样适用。

一句话总结：如果产品需要金线邦定，或者需要在高温高湿、盐雾、硫化等恶劣环境中长期运行，镍钯金不是“可选项”，而是“必选项”。
