在PCB制造过程中，非金属化孔（NPTH）孔壁沾金是一个让工程师和采购都颇为头疼的品质异常。它不像开路短路那样直接导致电测失败，却往往在SMT贴装后、整机装配时甚至产品上电运行后才暴露出来——螺丝锁不上、定位偏差、层间绝缘失效……这些问题一旦在客户端爆发，处理成本远高于板厂内部拦截。

作为长期服务于汽车电子、工业控制、电力电源、储能新能源、具身机器人等高可靠性领域的PCB制造商，猎板科技在NPTH沾金问题上积累了大量的实战案例和排查经验。我们深知，这类问题的难点不在于“能不能解决”，而在于“能不能快速准确定位根因”——因为它涉及的工序跨度太大，从钻孔到沉金，任何一个环节失控都可能导致同一现象。

本文正是基于这个出发点撰写而成。我们按照PCB生产流程，系统拆解NPTH孔壁沾金的六大工序异常，并结合猎板自身的制程能力和出货标准，给出可落地、可验证的改善方案。无论您是一线工程师还是采购同仁，希望这篇文章都能帮助您在面对NPTH沾金问题时，少走弯路、快速锁定真因。

一、问题现象：NPTH孔壁沾金，不止是外观问题

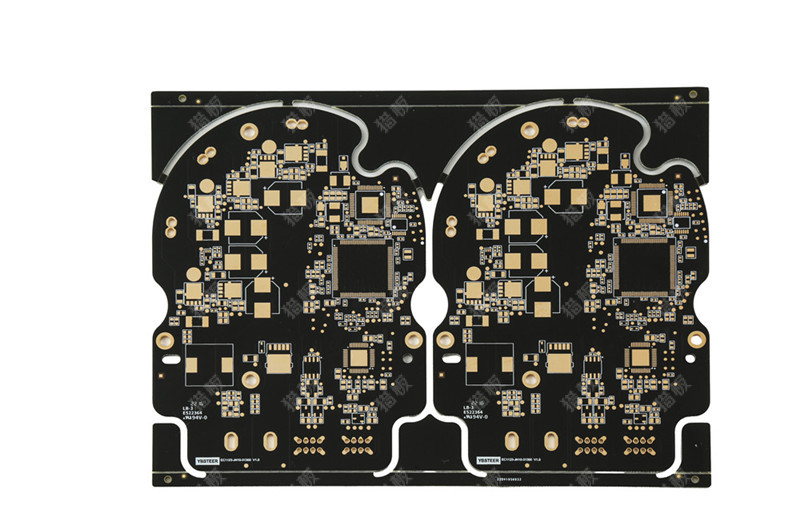

NPTH（Non-Plated Through Hole，非金属化孔）在PCB中承担定位、安装、螺丝固定等机械功能，其设计初衷是孔壁不镀铜、不沉积任何金属层。然而在实际生产中，尤其是沉金（ENIG，化学镀镍/浸金）工艺的板子，经常出现NPTH孔壁意外沉积了镍和金层——这就是行业俗称的“NPTH孔沾金”。

这个问题远不止影响外观。NPTH孔壁沾金会改变孔径的实际尺寸，导致装配时螺钉无法正常安装、定位偏差。更严重的是，如果沾金层导致孔壁导电，可能引发层间短路，直接影响产品电气性能。对于汽车电子、工业控制、电源/储能、新能源等高可靠性领域，这类缺陷轻则导致整板报废，重则埋下现场失效隐患。

要根治NPTH沾金，必须从生产流程的每一个环节进行排查。下面按PCB制造流程，逐一拆解可能导致沾金的具体工序异常。

二、沾金根因：核心是“钯残留”，源头在“孔壁粗糙”

在深入各工序之前，先理解沾金的化学机理。

ENIG工艺中，化学沉镍的前提是铜面必须有钯（Pd）催化剂作为沉积起点。在沉铜工序（即孔金属化阶段），整板——包括NPTH孔壁——都会接触到含钯的活化药水。正常的工艺路径是：后续通过蚀刻将NPTH孔内残留的铜箔去除，再通过除钯工序将吸附在孔壁树脂上的钯催化剂剥离。

然而，当以下任何一个环节失控时，钯就会顽固地残留在NPTH孔壁上。进入沉镍金工序后，残留的钯成为化学镍的催化种晶层，镍在孔壁上沉积，随后金通过置换反应附着在镍层上——NPTH孔壁沾金就此发生。

沾金的本质是：钯残留 + 催化沉积。而钯之所以残留，根本原因在于孔壁粗糙度过大，形成了药水的“机械锁扣” 。

三、沾金根因排查：从钻孔到ENIG，哪里失控了？

工序1：钻孔——物理损伤埋下“机械锁扣”

钻孔是沾金问题的起点。当钻头寿命超出额定落次（即钻咀过度磨损）或退刀速度过快时，钻头与板材之间的剧烈摩擦会导致孔壁产生螺旋状沟槽、玻纤拉丝等严重物理损伤。

这种损伤带来的孔壁粗糙度超标，是后续所有药水残留的“温床”。粗糙的孔壁表面像海绵一样吸附钯催化剂，常规水洗根本无法彻底清除。

猎板的管控标准：在IPC二级标准下，猎板要求NPTH孔壁粗糙度控制在**≤25μm**；三级标准进一步提升至**≤20μm**。对于汽车电子、工业控制等高可靠性场景，猎板推荐采用三级验收标准（IPC-A-600J III级），将孔壁粗糙度压至**≤20μm**，从物理层面减少钯的“藏身之所”。

工序2：除胶渣——化学粗化过度，造出“蜂窝陷阱”

除胶渣工序使用高锰酸钾对孔壁进行化学粗化，目的是去除钻孔产生的树脂钻污。但如果高锰酸钾槽温度过高或浓度偏大，会过度咬蚀树脂，在孔壁形成**“蜂窝状”微孔**。

这些微孔比物理粗糙度更难清除——钯催化剂会像水渗入海绵一样深入微孔内部，后续水洗无法有效交换流出。即使经过除钯工序，深藏在微孔深处的钯依然无法被触及。

工序3：图形转移（干膜封孔）——封孔失效，药水直灌

图形转移工序是用干膜将NPTH孔完全封住，物理隔绝后续所有药水进入孔内的最根本预防手段。

但当以下情况发生时，封孔就会失效：

• 曝光能量不足，干膜未充分固化，显影时强度不够；
• 贴膜压力不足，干膜与板面结合不牢，存在间隙；
• 贴膜压力过高，干膜变脆，显影时容易破裂。

一旦NPTH孔口的干膜在显影时翻起或破裂，后续的蚀刻液、ENIG药水就会直接灌入孔内，沾金几乎不可避免。

猎板的工艺优势：猎板采用全自动线路贴膜机（金信凯品牌），配以双组双轮热温滚轮，实现平整、精准贴覆并进行二次压膜，确保干膜与板面的结合力和封孔完整性。配合线路激光LDI曝光机的高精度对位（偏差±10μm），从图形转移环节最大限度杜绝封孔失效。

工序4：蚀刻——残铜遗留，成为“天然催化种晶”

蚀刻工序的任务是将NPTH孔内不需要的铜箔彻底咬蚀干净。但如果蚀刻液温度偏低、喷淋压力下降或传送速度过快，孔内铜箔未被完全蚀刻去除，残留的铜屑或铜箔碎片就留在了孔壁上。

这些残留的铜在ENIG工序中，会成为化学镍金的**“天然催化种晶层”** ——不需要钯，铜本身就能催化镍的沉积，沾金同样会发生。

猎板的工艺保障：猎板采用DES超厚铜真空精密蚀刻连线（众和兴品牌），将显影、真空蚀刻、退膜三段工序整合为连线设计，采用喷淋式+真空蚀刻工艺。真空处理可吸附板面残留的已反应药水，让喷淋新液与铜面持续有效接触，优先避免药水反应时的“沙滩效应” ，确保孔内铜箔被彻底蚀刻干净。

工序5：ENIG前处理——微蚀与除钯双双失控

ENIG前处理是沾金问题的最后一道防线，也是最容易出问题的环节：

微蚀失控：微蚀槽的硫酸/双氧水浓度过低，或铜离子负载过高（槽液老化），导致微蚀量不足，无法有效“咬掉”吸附在孔壁树脂上的钯胶体颗粒。

活化异常：钯浓度异常偏高、活化槽温度过高导致钯胶体活性过强、后水洗喷嘴堵塞导致物理冲洗力度不够——任何一种情况都会导致钯过度吸附在非金属基材上。

除钯失效：除钯剂浓度偏低、槽液温度未达设定值或停留时间过短，导致无法有效剥离吸附在孔壁树脂上的钯层，钯被直接带入镍槽。

猎板的工艺规范：猎板沉金工艺采用全自动化学沉金产线，镍层厚度控制在120-200μ″（约3-5μm），金层厚度为1-3μ″。对于汽车、工控等高可靠性产品，猎板推荐四线低阻测试配合严格的前处理参数监控，确保微蚀量和除钯效率处于最佳窗口。

工序6：沉镍——沉积速度过快，瑕疵瞬间放大

即使仅有微量钯残留，如果沉镍工序的参数失控，沾金依然会发生。当镍槽pH值偏高或温度偏高（＞85℃） 时，化学镍的沉积速度过快。过快的沉积速度会在瞬间将微量的钯残留放大为肉眼可见的镍金层。

四、如何解决NPTH沾金？从“洗”到“防”，全链条管控

解决NPTH孔壁沾金，必须从前工序管控和ENIG线参数两头抓。核心思路不是“如何把钯洗掉”，而是 “如何让钯根本留不下来” ——减少钯的附着力，在沉金前彻底剥离钯。

1. 钻孔源头控制——消除“钯残留的温床”

• 优化钻孔参数：根据孔径大小优化进刀速度和转速，降低孔壁粗糙度。使用新钻头，避免钻咀过度磨损导致孔壁玻纤拉丝。
• 粗糙度标准管控：孔壁粗糙度需控制在**≤25μm**（二级）或**≤20μm**（三级）。
• 高压水洗去毛刺：钻孔后增加高压水洗工序，彻底清除孔口和内壁的铜毛刺及粉尘，减少物理性藏污点。

2. 干膜封孔——物理隔绝，最根本的预防

在图形转移工序，用干膜将NPTH孔完全封住，物理隔绝后续蚀刻液和ENIG药水进入孔内。这是成本最低、效果最稳定的预防手段。关键控制点：

• 曝光能量要充足，防止显影后孔口破膜；
• 贴膜压力适中，确保干膜与板面结合紧密但不脆裂。

3. 蚀刻彻底——消除“催化生长点”

• 确保蚀刻液能顺畅交换，可增加喷淋压力或采用水平摇摆蚀刻；
• 蚀刻后必须用放大镜抽检孔内，确认无残留铜箔。

4. ENIG前处理“强效除钯”——解决“残留催化剂”

• 强化微蚀：将微蚀量适当提高，利用铜面被咬蚀时产生的凹蚀效应，带走吸附在孔壁树脂上的钯颗粒；
• 严控除钯剂：定期分析除钯槽药水浓度，确保温度正常。若槽液老化，立即更换，避免除钯剂本身失效；
• 增加隔离水洗：在除钯槽之后，增加热水洗和超声波水洗，利用物理震荡辅助剥离残留药液。

5. 二次钻孔方案——彻底规避

对于对NPTH精度要求极高的产品，可考虑在ENIG工序之后进行二次钻孔（即先走完所有电镀和表面处理流程，最后再钻NPTH孔）。这种方法彻底规避了NPTH孔接触任何药水的机会，但会增加工序和成本，适用于高端汽车电子、医疗设备等高价值产品。

五、猎板的品控实践：从制程能力到出货标准

猎板深耕汽车电子、工业控制、电力、电源/储能/新能源、具身机器人等高可靠性领域，在NPTH沾金管控上形成了全链条的制程能力保障：

钻孔环节：采用东台、大族等高端数控钻机，定位精度±0.05mm，自钻孔精度±0.018mm，配备自动刀径/断刀检测，全面杜绝槽孔歪斜、孔径不符等问题。孔壁粗糙度按IPC二级（≤25μm） 执行，三级标准可进一步提升至**≤20μm**。

图形转移环节：全自动线路贴膜机（金信凯品牌）配双组双轮热温滚轮，确保干膜平整贴覆并进行二次压膜；线路激光LDI曝光机采用激光镭射图像直接成型，对位精准度偏差**±10μm**，彻底规避传统菲林曝光工艺的开短路、图形涨缩等问题。

蚀刻环节：DES超厚铜真空精密蚀刻连线（众和兴品牌），采用喷淋式+真空蚀刻工艺，真空处理有效避免药水反应时的“沙滩效应”，确保孔内铜箔被彻底蚀刻干净，不留任何催化种晶层。

ENIG环节：全自动沉金产线，镍层厚度120-200μ″，金层厚度1-3μ″。金层厚度精度可控制在**±0.02μm**，有效避免“黑垫”缺陷。

检测环节：X-RAY检测机对高多层板内层、压合、钻孔重合度进行透视成像检查；显微切片金相显微镜对孔壁质量进行高倍显微观测；CMI600孔铜测试仪（牛津品牌）精准检测孔铜厚度。对于高可靠性产品，猎板推荐IPC三级验收标准搭配四线低阻测试，确保每一块板子的NPTH孔都经得起最严苛的检验。

出货标准：猎板提供IPC-A-600J II级和III级两种验收标准可选。对于汽车、工控、电源/储能等高可靠性应用场景，猎板强烈建议选择III级标准——孔壁粗糙度从≤25μm提升至≤20μm，配合孔铜≥20-25μm、四线低阻测试等品控组合，将NPTH沾金风险降至最低。

六、沾金已经发生怎么办？切片+EDS定位真因

若NPTH孔壁沾金已经发生，不要盲目调整单一参数。正确的做法是：

1. 金相切片分析：将沾金孔制成切片，在高倍显微镜下观察沾金的位置、形态、厚度；
2. EDS能谱分析：对沾金区域进行元素成分分析，确认到底是镍层还是金层、是否有钯元素残留、是否有铜元素（判断是否为残铜导致）；
3. 追溯工序：结合沾金面积、位置、形态，反向追溯是钻孔粗糙度过大、干膜封孔失效、蚀刻残铜还是ENIG前处理失控。

只有通过切片+EDS确认真因，才能对症下药、避免再发。

结语

NPTH孔壁沾金，根在钯残留，源在孔壁粗糙，引爆点在ENIG沉镍。从钻孔的物理损伤到ENIG前处理的化学失控，任何一个环节的偏差都可能让NPTH孔壁“穿上金衣”。

对于汽车电子、工业控制、电力、电源/储能/新能源、具身机器人等高可靠性领域，NPTH沾金不是“外观瑕疵”，而是功能隐患。选择具备全链条制程能力的PCB供应商——从钻孔精度、干膜封孔、真空蚀刻到ENIG前处理全流程可控——是从源头杜绝NPTH沾金的最可靠路径。

猎板建议：高可靠性产品在设计阶段即明确NPTH孔的验收标准，推荐采用IPC三级标准（孔壁粗糙度≤20μm）配合孔铜≥20-25μm及四线低阻测试，将沾金风险控制在萌芽之前。
