在PCB设计中，耐电压性能是衡量电气可靠性与安全性的核心指标之一。无论是汽车电子、工业控制、电力电源，还是储能与新能源领域，高压应用场景日益增多——新能源汽车800V高压平台已广泛应用，PCB层间耐压要求从常规50V提升至500V-2000V。一旦绝缘失效，轻则设备故障，重则引发安全事故。

那么，PCB的耐电压性能究竟由什么决定？耐电压测试（Hi-pot Test）又是如何验证的？本文将从层间耐压、导体间耐压和测试方法三个维度展开，并结合猎板PCB的实际制程能力，为工程师和采购人员提供一份实用的参考指南。

一、层间耐电压：绝缘介质的“厚度之战”

层间耐电压指PCB不同导电层之间绝缘介质的耐压能力，主要由介质层厚度和材料特性决定。

1. 材料特性

FR-4是目前应用最广泛的PCB基材，其体积介电强度通常在800 V/mil至1500 V/mil（约31.5 kV/mm至59 kV/mm）之间。不过这是理想条件下的理论值，实际设计必须大幅降额。标准FR-4的击穿场强约为20-40 kV/mm。

2. 厚度与耐压关系

根据IPC-2221设计标准，相邻导体层间绝缘耐压可用经验公式估算：V = K × D，其中D为介质层厚度（mm），K为材料系数。常规FR-4取1500 V/mm，高可靠性场景需下调至1000-1200 V/mm。

实际值需叠加安全裕量（通常×0.50.8系数），并考虑制造公差。常规FR-4每增加0.1mm介质厚度，耐压提升约1.01.5kV。

3. 关键风险与应对

层压空洞、杂质等制造缺陷会严重削弱绝缘性能；高温高湿环境需额外降额20-30%。对于汽车、工控等高可靠性应用，建议：

• 安全临界电路（如AC/DC一次侧）优先选用≥0.4mm芯板厚度
• 避免在高压区跨分割平面走线
• 高压差分对相邻层走线错开≥3倍介质厚度

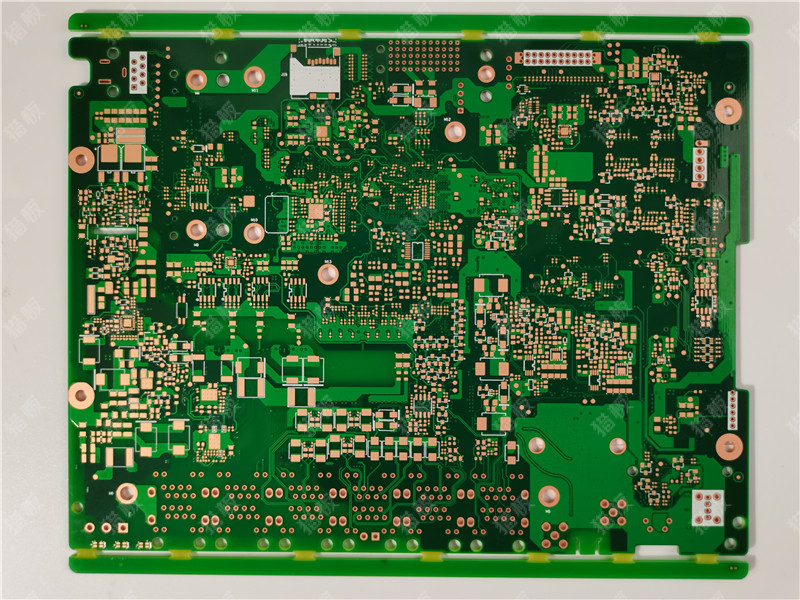

猎板处理建议：猎板支持4-26层高多层定制，拥有高多层压合设备及精密沉铜电镀自动线，层压结构可根据客户工艺要求定制。针对高压应用，猎板建议内层绝缘厚度至少保持0.1mm~0.2mm（约4-8mil）以保证长期电气可靠性。猎板通过X-RAY检测机对高多层线路板内层、压合、钻孔重合度进行透视成像检查，可满足板厚最大10mm、层数最多30层的品质检查。

二、导体间耐电压：电气间隙与爬电距离

导体间耐压指导体之间（同层或相邻层）的耐压能力，核心依据是电气间隙（空间直线距离）和爬电距离（沿绝缘表面路径）。

1. 两者的本质区别

• 电气间隙：空气中两点之间的最短直线距离，防止空气击穿（电弧）。空气的介电强度约为3 kV/mm。
• 爬电距离：沿绝缘材料表面的最短路径，防止表面漏电起痕。

在潮湿或污染环境中，爬电距离要求通常远大于电气间隙。

2. 设计标准

IPC-2221表6-1规定了不同工作电压下的最小导体间距：

500V以上每增加1V增加0.005mm。

内部导体（被介质密封）可使用更紧凑的间距：0-30V时最小仅0.05mm（2mil）。

3. 产品安全标准的额外要求

• 绝缘类型：功能、基本、补充、双重和加强绝缘，要求逐级递增
• 污染等级：环境越脏，所需爬电距离越大
• 材料组别（CTI） ：CTI值越低，所需爬电距离越大。常规FR-4的CTI约175-249V
• UL 796：规定耐压测试标准为40V/mil或1.6kV/mm

4. 阻焊层的辅助作用

阻焊层可辅助提升耐压，但不能作为唯一绝缘屏障计算安全间距。三防漆（Conformal Coating）或灌胶可有效缩小所需间距，但需经过充分验证。

猎板处理建议：猎板阻焊对位精度公差为±3mil，双色阻焊无缝对接公差±1mm，阻焊厚度最小≥8μm。针对高压应用，猎板建议加强涂层保护，在PCB表面涂布三防漆或灌胶，可有效提升耐压性能。猎板可定制多种特殊油墨，包括工业灰、樱花粉、透明色等。

三、耐电压测试（Hi-pot Test）

耐电压测试（又称介质耐压测试或绝缘强度测试）是一种验证PCB绝缘完整性的电气安全测试。其核心标准为IPC-TM-650 2.5.7（Dielectric Withstanding Voltage）。

1. 测试目的

• 验证绝缘完整性：确保PCB基材、阻焊层等的绝缘性能满足要求
• 检测潜在缺陷：发现微小针孔、划痕、杂质、层压空洞、阻焊层覆盖不良等隐患
• 评估长期可靠性：模拟瞬态过电压情况
• 满足安规要求：确保产品符合IEC、UL、GB等标准

2. 测试方法

• 测试类型：直流（DC）耐压测试最常用于PCB内部层间绝缘测试；交流（AC）耐压测试常用于整机或部件测试
• 测试点选择：层间耐压（电源层与地层之间）、导电图件间耐压（同层相邻导体）、导体与参考点之间
• 环境条件：通常在23±5°C、湿度50±10% RH的标准环境下进行
• 测试步骤：样品清洗烘干后，将耐压测试仪正负端分别连接被测导体，电压从0V升至目标值（升压速率不超过100V/s），在目标电压下持续规定时间（通常30秒或60秒）

3. 判定标准

测试过程中，绝缘介质或导体间距之间不应出现击穿、电弧、闪络等现象。漏电流阈值一般设定在1-10mA。

4. 安规认证测试电压

安规认证常要求施加2×工作电压 + 1000V的测试电压。例如工控/医疗设备常要求≥1500VAC/60s。UL认证中耐压测试是核心项目之一，验证层间/孔壁绝缘强度（如AC 3000V/1分钟）。

猎板处理建议：猎板通断测试采用定制测试架测试及100%飞针全测，并可提供四线低阻飞测（Ⅲ级验收标准）。针对汽车、医疗、军工等高可靠性领域，猎板推荐选用四线低阻测试。猎板配备自动四线低阻测试机（大族品牌），有效拦截孔铜偏薄、线路缺损、局部铜厚不均等隐患。

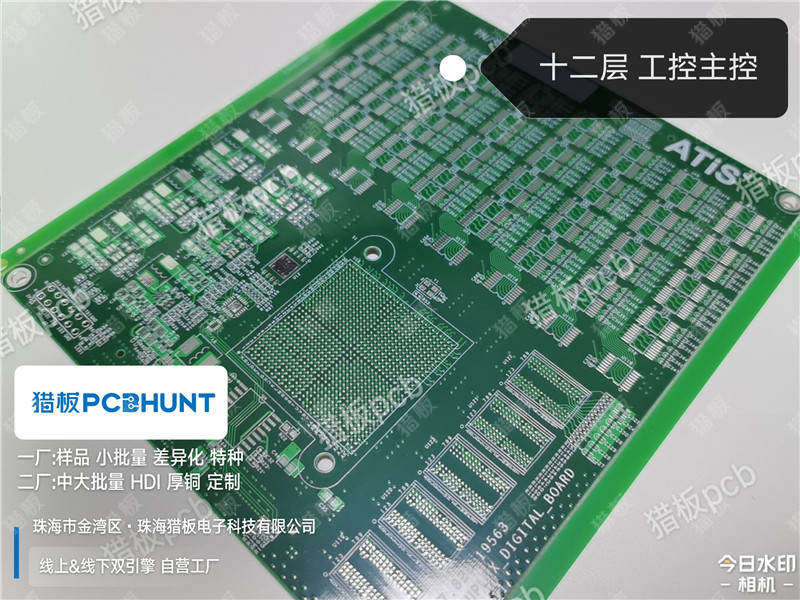

四、不同应用场景的耐压设计要求

不同行业对PCB耐压性能的要求差异显著：

猎板整体建议：

1. 材料选型：高压应用建议使用高CTI值板材。猎板提供建滔/生益/罗杰斯等品牌FR-4、高频板材、无卤素、黑芯等多种选择。生益S1000-2M（TG170）、建滔KB6167F（TG170）等均可满足高TG需求。

2. 层间绝缘厚度：猎板芯板厚度最小可达0.15mm（可定制0.10mm），绝缘层厚度最小0.07mm。对于300V耐压需求，建议内层绝缘厚度至少保持0.1mm~0.2mm。

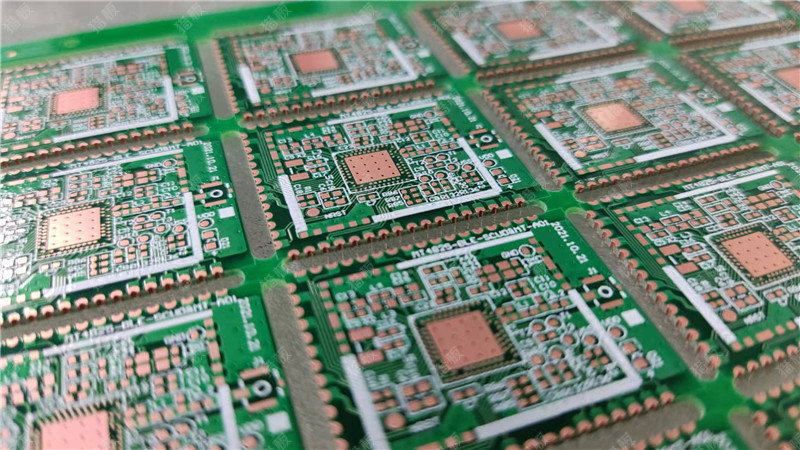

3. 孔径与孔铜：猎板PTH孔径公差±0.075mm（可指定±0.05mm），孔壁粗糙度≤20-25μm。孔铜平均18-25μm，镀铜延展性≥15-20%。猎板沉铜板电孔电镀纵横比可达10:1（可定制≤20:1）。

4. 外形与公差：猎板外形精度公差±0.13mm（可指定±0.05mm）。生产板尺寸最大可达1000×600mm。

5. 验收标准：猎板可提供IPC-A-600J Ⅱ级或Ⅲ级验收标准。Ⅲ级标准适用于高可靠性电子产品，建议汽车、医疗、军工等领域的客户选择Ⅲ级验收。

五、总结

PCB耐压设计需综合考量材料特性、介质厚度/导体间距、工作环境、绝缘等级等多重因素。IPC-2221是设计起点，而IEC/UL等安全标准是产品认证的强制依据。

对于工程师而言，在设计阶段就应充分评估耐压需求，合理选择板材和层压结构，预留充足的安全裕量。对于采购人员而言，选择具备完善制程能力和品控体系的PCB供应商至关重要——从材料认证、生产设备到出货测试，每一个环节都直接影响产品的耐压可靠性。

猎板科技聚焦汽车电子、工业控制、电力电源、储能新能源及具身机器人等领域，已通过ISO9001、IATF16949质量管理体系认证及ROHS、REACH、UL等产品认证。从样品到中小批量再到大批量，猎板具备全链条智造能力，可为高压应用提供从设计支持到量产交付的一站式服务。
